WAGNER W 180 P Handleiding

Het spuitmateriaal voorbereiden

De verven moeten meestal worden verdund voor gebruik met het spuitpistool. Richtlijnen voor spuitbare verdunningen vindt u in de volgende viscositeitstabel (viscositeit = consistentie van de verf). U kunt de juiste verdunning bereiken met behulp van de viscositeitstestbeker.

Hanteringstabel voor viscositeit
Spuitmateriaal	Viscositeit: (Uitlooptijd in seconden)
Verdunner-oplosbare vernissen/primers	20-35	20-45
Wateroplosbare vernissen/primers	20-50	20-60
Autospuitverf	18-22	18-22
Houtbeschermingsmiddelen, desinfectiemiddelen, plantenbeschermingsmiddelen, polijstmiddelen, afbijtmiddelen, oliën	onverdund
Hamerslage-emaille	25-35	30-45
Aluminiumverf	20-30	20-30

De viscositeit meten

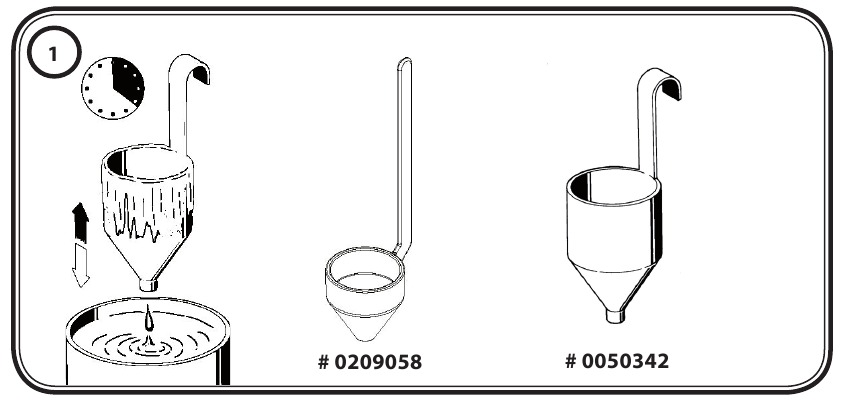

Dompel de viscositeitstestbeker (afb. 1) volledig in het spuitmateriaal. Houd de testbeker omhoog en meet de tijd (in seconden) totdat de vloeistof eruit loopt. Vergelijk de gemeten "uitlooptijd" met de Viscositeitstabel.

Opstarten

Voordat u de stekker in het stopcontact steekt, moet u ervoor zorgen dat de voedingsspanning overeenkomt met de waarde die op het typeplaatje staat (aan de zijkant van het spuitpistool).

1. Verdun het spuitmateriaal volgens de bovenstaande tabel.
2. Plaats de container op een vel papier en vul deze met het voorbereide spuitmateriaal.
   Let op! Gebruik het spuitpistool niet zonder spuitmateriaal in de container; dit kan leiden tot verhoogde slijtage van de pomp!

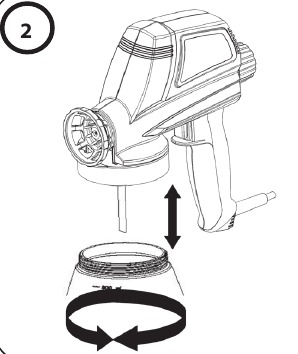

3. Plaats het spuitpistool op de container en draai de container naar rechts totdat de container goed vastzit (afb. 2, pijl).

4. Activeer de schakelaar om het spuitpistool te starten.
   Eerst zuigt het spuitpistool spuitmateriaal aan, waarna het materiaal na een paar seconden uit het mondstuk komt. Om de inname te versnellen, draait u de fijnregeling naar maximaal. 5) Door aan de fijnregeling te draaien, kunt u de spuithoeveelheid variëren (afb. 3, pijl).

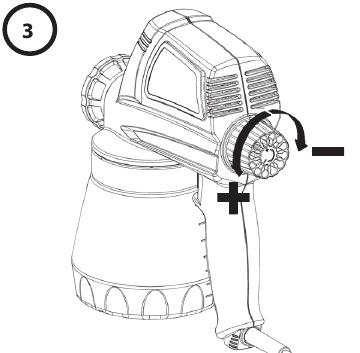

Het regelen met de fijnregeling beïnvloedt het spuitpatroon, afhankelijk van het spuitmateriaal en de mate van verdunning.

Spuittechniek

• Het spuitresultaat is sterk afhankelijk van de gladheid en reinheid van het te spuiten oppervlak. Daarom moet het oppervlak zorgvuldig worden voorbereid en vrij worden gehouden van stof.
• Dek gebieden af dieniet moeten worden gespoten. Houd er bij het werken rekening mee dat wind bijvoorbeeld verfnevel over grote afstanden kan transporteren en schade kan veroorzaken.
• Test het spuitpistool op karton of een soortgelijk oppervlak om de juiste instelling te vinden.

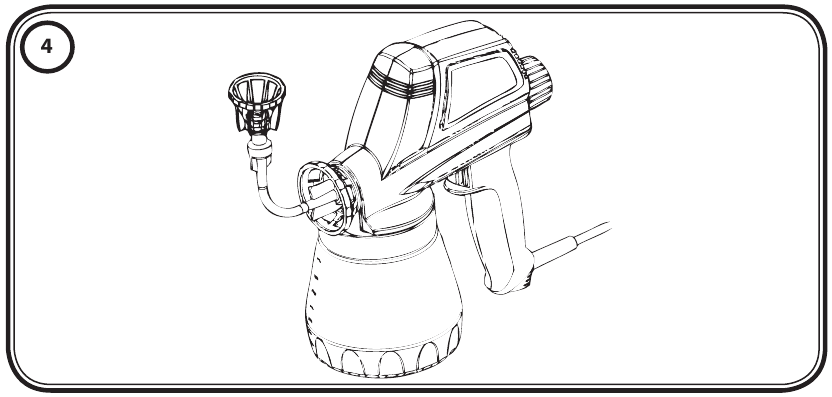

• Houd het spuitpistool tijdens het spuiten in een horizontale positie. Gebruik deflexibele mondstukverlenging (afb. 4 en 8, speciale accessoires) voor spuiten naar boven (bijv. een plafond) of naar beneden (bijv. een losgekoppelde deur die op de vloer ligt).


• Begin met spuiten buiten het spuitgebied en vermijd onderbrekingen binnen het spuitgebied.
• Breng niet te veel verf aan tijdens één spuitbewerking. Breng eerst een dunne laag aan en laat deze kort drogen voordat u een dekkende laag aanbrengt. Dit is vooral belangrijk bij verticale oppervlakken om verfzakken te voorkomen.

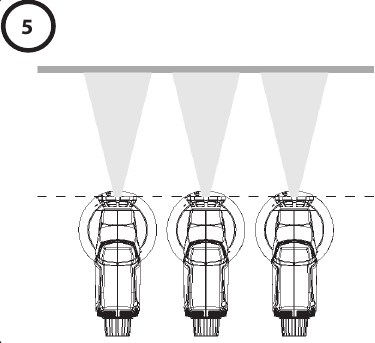

• De afstand van het mondstuk tot het te spuiten object is afhankelijk van de afgiftehoeveelheid. Bij een lage afgiftehoeveelheid is het mogelijk om zeer dicht bij het object te komen. Dit vermindert de hoeveelheid spuitnevel.
• Het spuitpistool moet zo gelijkmatig mogelijk worden bediend tijdens het spuiten. Het versnellen of vertragen tijdens het spuiten veroorzaakt een ongelijkmatig spuitpatroon, spatten, druppelen en sinaasappelhuid.
• De spuitbeweging moet vanuit de arm komen, niet alleen vanuit de pols. Dit zorgt ervoor dat een uniforme afstand wordt aangehouden tussen het spuitpistool en het spuitoppervlak tijdens het spuiten (afb. 5).

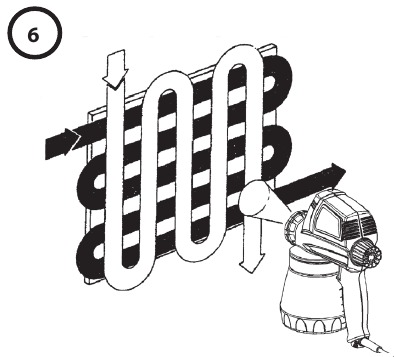

• Om optimale spuitresultaten te bereiken, spuit u heen en weer over het oppervlak (afb. 6).


Reiniging en onderhoud

Een goede reiniging is de voorwaarde voor een probleemloze werking van het verfspuitapparaat. Er worden geen garantieclaims geaccepteerd in geval van onjuiste of geen reiniging.
Let op! Dompel het spuitpistool nooit onder in vloeistof tijdens het reinigen.

1. Giet de resterende verf uit de container.
2. Doe de juiste verdunner in de container en activeer de sproeier gedurende ca. 2 seconden.Gebruik geen ontvlambare materialen voor reinigingsdoeleinden.
3. Trek de stekker uit het stopcontact.

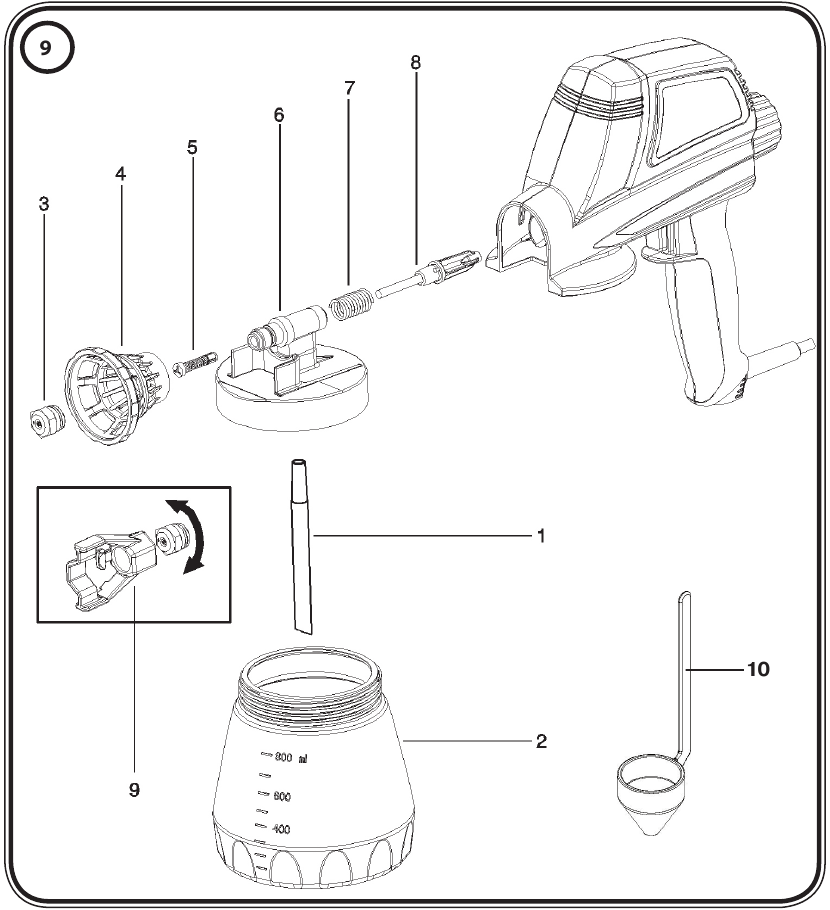

4. Demonteer het spuitpistool zoals weergegeven in afb. 9 (reserveonderdelen).

5. Reinig alle vervuilde onderdelen grondig.
6. Zet de onderdelen in omgekeerde volgorde weer in elkaar.

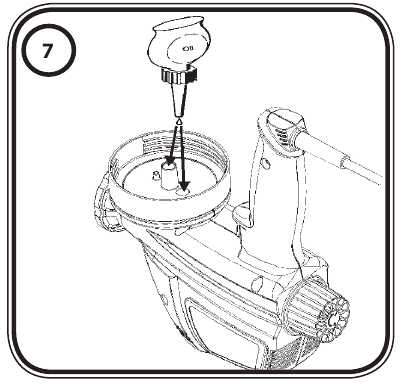

7. Doe een paar druppels olie (bijv. naaimachineolie) in de inlaat- en terugloopgaten (afb. 7, pijl). Schakel het spuitpistool kort in.


Het spuitpistool kan alleen naar tevredenheid werken als het na elk gebruik wordt gereinigd en geconserveerd.

Correctie van storingen

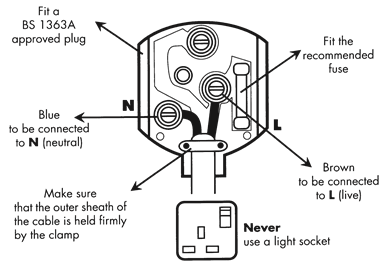

Als het netsnoer van dit apparaat beschadigd is, mag het alleen worden vervangen door een reparatiewerkplaats die is aangewezen door de fabrikant, omdat er speciaal gereedschap nodig is.

Sluit de blauwe of bruine draad niet aan op de aardklem van de stekker! De draden in dit netsnoer zijn gekleurd volgens de volgende code:
blauw = neutraal
bruin = stroomvoerend

Omdat de kleuren van de draden in het netsnoer van dit apparaat mogelijk niet overeenkomen met de gekleurde markeringen die de klemmen in uw stekker aanduiden, gaat u als volgt te werk:

• Mocht de gegoten stekker moeten worden vervangen, gebruik dan nooit de defecte stekker opnieuw en probeer deze niet in een ander 13 A stopcontact te steken. Dit kan leiden tot een elektrische schok.
• Mocht het nodig zijn om de zekering in de stekker te vervangen, gebruik dan alleen een 5A zekering die is goedgekeurd door ASTA in overeenstemming met BS 1362.
• Om ervoor te zorgen dat de zekering en de zekeringhouder correct zijn gemonteerd, dient u de meegeleverde markeringen of kleurcoderingen in de stekker in acht te nemen.
• Zorg er na het vervangen van de zekering altijd voor dat de zekeringhouder correct is geplaatst. Zonder de zekeringhouder is het niet toegestaan de stekker te gebruiken.
• De juiste zekeringen en zekeringhouders zijn verkrijgbaar bij uw lokale elektrotechnische leverancier.

Algemene veiligheidsinstructies

U hebt een gepatenteerd apparaat gekocht dat zorgvuldige reiniging en onderhoud vereist om een probleemloze werking te garanderen. Lees de bedieningsinstructies zorgvuldig door voordat u het gereedschap gebruikt en neem de veiligheidsinstructies in acht. Bewaar de bedieningsinstructies op een veilige plaats.

Lees alle instructies. Het niet naleven van de onderstaande instructies kan een elektrische schok, brand en/of ernstig persoonlijk letsel veroorzaken. De term "elektrisch gereedschap" die hieronder wordt gebruikt, omvat zowel netstroomgereedschap (met netsnoer) als accugereedschap (zonder netsnoer).

1. Veiligheid van het werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.
2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of de batterij van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
   2. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om een veiligheidsrisico te vermijden.

Veiligheidsinstructies voor spuitpistolen

Let op! Injectiegevaar
Spuitmaterialen komen onder hoge druk uit de spuitmond.
Richt de spuitstraal nooit op mensen of dieren.

• Gebruik de spuitpistolen niet om ontvlambare stoffen te spuiten.
• De spuitpistolen mogen niet worden gereinigd met ontvlambare oplosmiddelen.
• Het spuitpistool mag niet worden gebruikt op werkplekken die onder de Ex-beschermingsvoorschriften vallen.
• Zorg voor effectieve natuurlijke of kunstmatige ventilatie om explosiegevaar tijdens het spuiten te voorkomen.
• Er mogen zich geen ontstekingsbronnen in de directe omgeving bevinden tijdens het spuiten, zoals open vuur, sigaretten, vonken, gloeiende draden en hete oppervlakken.
• Haal de stekker uit het stopcontact voordat u werkzaamheden aan het spuitpistool uitvoert.
• Neem voorzorgsmaatregelen tegen mogelijke gevaren van de spuitvloeistof en volg alle instructies op de verpakking of van de fabrikant van de vloeistof.
• Spuit geen vloeistoffen waarvan het risicopotentieel onbekend is.
• Draag een ademmasker en gehoorbescherming.

Met originele WAGNER accessoires en reserveonderdelen heeft u de garantie dat aan alle veiligheidsvoorschriften wordt voldaan.

Technische gegevens
Max. debiet:	270 g/min	Inhoud reservoir:	800 ml
Max. viscositeit:	(uitlooptijd) 80 sec.	Dubbele isolatie:
Max. drukpieken:	150 bar	Pomp:	Vervangbaar
Voeding:	230 V, 50 Hz	Pomp cilinder:	Speciaal staal
Energieverbruik:	110 W	Zuiger:	Hard verchroomd speciaal staal Ø 5 mm
Ronde sproeikop:	0.8 mm	Gewicht:	1.5 kg
Geluidsdrukniveau:* Onzekerheid K:	86 dB(A) 4 dB	Geluidsdrukoutput:* Onzekerheid K:	99 dB(A) 4 dB
Trillingsniveau:* Onzekerheid K:	10.5 m/s² 1.5 m/s²

* Gemeten in overeenstemming met EN 60745-1

Te gebruiken materialen:
Verven en vernissen die oplosmiddelen bevatten, acryl lakverven, wateroplosbare vernissen, glazuren, poetsmiddelen, houtbeschermingsmiddelen, desinfectiemiddelen, gewasbeschermingsmiddelen, verzadigingsmiddelen, evenals oliën en andere waterige vloeistoffen.

De volgende spuitstoffen zijn niet geschikt voor gebruik:
Dispersie- en latexverven, materialen die sterke schuurmiddelen bevatten, glazuren met grove deeltjes, afbijtmiddelen en bijtende oplossingen, silicaatverven. Het gebruik van deze spuitmaterialen kan leiden tot verhoogde slijtage of corrosieschade in het pompgebied, die niet onder de WAGNER-garantie vallen.

Functionele beschrijving van het spuitpistool
Het spuitpistool zuigt spuitmaterialen aan. De airless verneveling ontstaat wanneer het spuitmateriaal onder hoge druk door het wervelsysteem en de spuitmond wordt gepompt.
