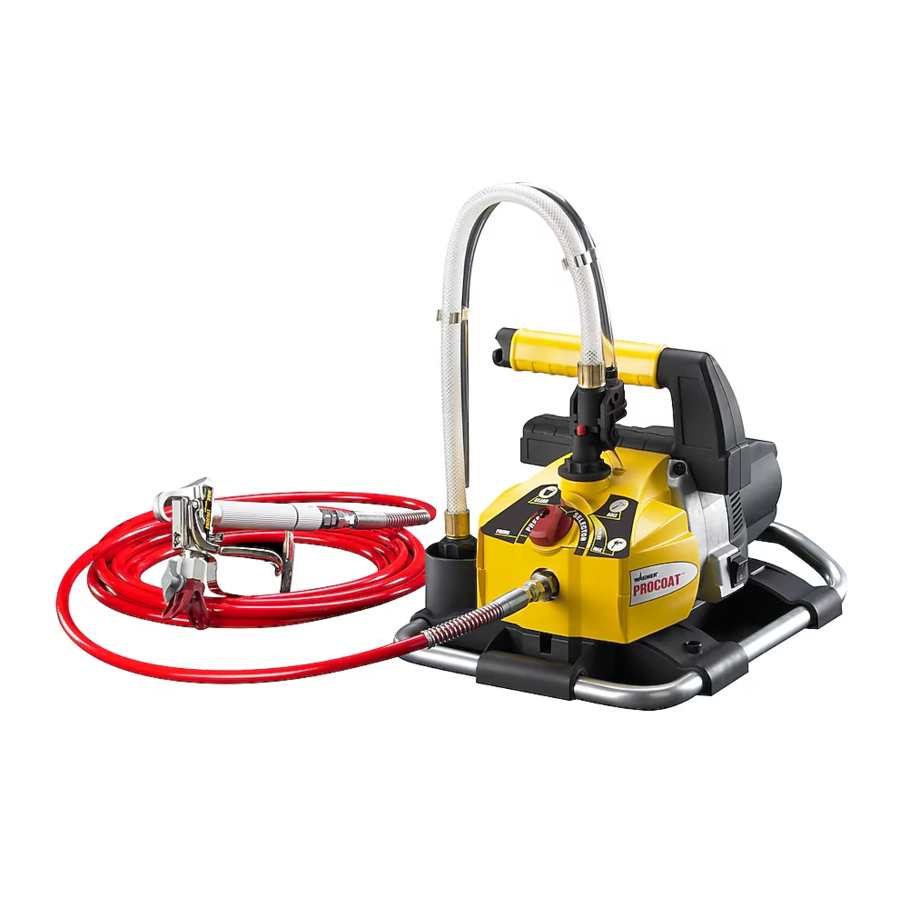

WAGNER PROCOAT Handleiding

Wat zit er in de doos

Zuigset

Montage

U hebt nodig:

• Verstelbare moersleutel


Sluit het netsnoer pas aan als de montage voltooid is.

Draag de verfspuit niet aan de zuigset. Gebruik de handgreep van de verfspuit bij het verplaatsen van de verfspuit.

Als u spuitmateriaal wilt gebruiken dat is opgeslagen in iets anders dan een ronde container van 3,8 liter, kunt u deze niet aan de containerhouder haken.

1. Bevestig de zuigset aan de pomp zoals afgebeeld. Zorg ervoor dat de inkepingen van de connector (a) over de pinnen (b) op de pompinlaat klikken.

   OPMERKING: Als de zuigset moeilijk op de pomp te drukken is, smeer dan de o-ringen (c) en (d) zoals afgebeeld in met vaseline.

2. Verwijder de plug uit de slangaansluiting en verwijder de dop op de uitlaatklep. Gooi beide weg.

3. Schroef het ene uiteinde van de spuitslang op de uitlaatklep van de verfspuit.

4. Draai de slang vast met een verstelbare moersleutel.

5. Haak de materiaalcontainer aan het uiteinde van de handgreep van de verfspuit zoals afgebeeld (alleen ronde containers van 3,8 liter)


Correct gebruik en functies

Specificaties

Capaciteit
Spuit een verscheidenheid aan verf (olie- en latexbasis), primers, beitsen, conserveringsmiddelen en andere niet-schurende materialen. Gebruik geen materialen met een vlampunt lager dan 21 °C.

Niet gebruiken!
Deze pomp mag niet worden gebruikt met materialen met textuur, blokvulling, lakken, industriële email of asfaltsealer of materialen die HHC bevatten. Raadpleeg de coatingleverancier als het vlampunt niet op de container staat vermeld

Veiligheidsfuncties
Vergrendeling spuitpistooltrekker en drukdiffusor; ingebouwde veiligheidsbescherming spuittip; PRIME/SPRAY-knop voor veilige drukontlasting. Voldoet aan ULSTD 1450. Gecertificeerd volgens CAN/CSAC 22.2 NO 68-92

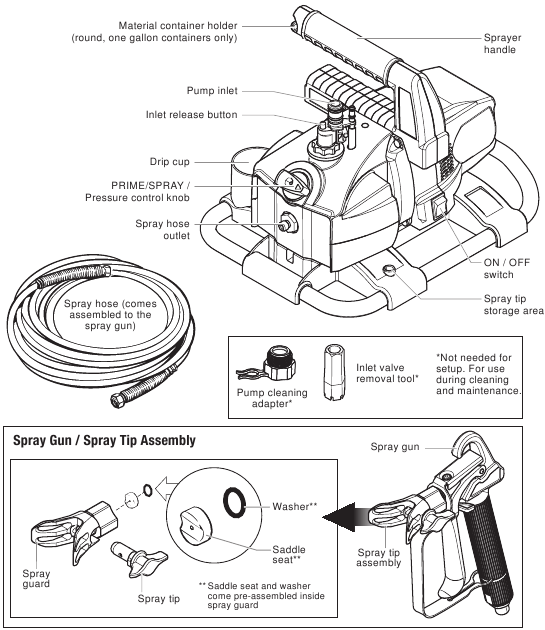

Bedieningselementen en functies

AAN/UIT-schakelaar:

De AAN/UIT-schakelaar schakelt de stroom naar de verfspuit in en uit.
(O=UIT, |=AAN)

PRIME/SPRAY-knop:

De PRIME/SPRAY-knop leidt het materiaal naar de retourleiding van het materiaal wanneer deze is ingesteld op PRIME of naar de spuitslang wanneer deze is ingesteld op SPRAY.

Drukregeling:

De drukregelfunctie wordt ook bediend door de PRIME/SPRAY-knop. De drukregeling regelt de hoeveelheid kracht die de pomp gebruikt om de vloeistof te duwen en kan worden aangepast voor het gewenste spuitpatroon.

SPRAY - MINIMALE DRUK

Ideaal voor dunnere spuitmaterialen. Ook te gebruiken tijdens het schoonmaken, bij het ontstoppen van de spuittip of bij gebruik van het optionele rolopzetstuk.
SPRAY - MAXIMALE DRUK

Ideaal bij het spuiten van dikkere materialen. Te gebruiken tijdens het spuiten.

Spuitslang:

De spuitslang verbindt het spuitpistool met de pomp.

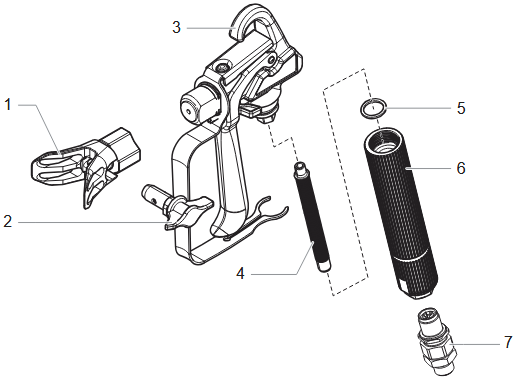

Spuitpistool:

Het spuitpistool regelt de toevoer van het verpompte materiaal.

Retourleiding materiaal:

Vloeistof wordt via de retourleiding naar buiten gestuurd en terug in de originele container wanneer de PRIME/SPRAY-knop in de PRIME-stand staat.

Aanzuigbuis:

De aanzuigbuis zuigt de vloeistof uit de originele container in de pomp.

Procedure voor drukontlasting*

*Uitvoeren wanneer geïnstrueerd
Zorg ervoor dat u de procedure voor drukontlasting volgt wanneer u de unit uitschakelt voor welk doel dan ook. Deze procedure wordt gebruikt om de druk van de spuitslang te ontlasten. Als u dit niet doet, kan dit leiden tot ernstig letsel.

U hebt nodig:

• Een afvalemmer


Belangrijke veiligheidswaarschuwing
Wees voorzichtig bij het hanteren van het spuitpistool, zodat u uzelf niet per ongeluk spuit. De hogedrukverfstroom kan uw huid doorboren, waardoor ernstig letsel kan ontstaan. Als er een ongeluk gebeurt, raadpleeg dan de gedetailleerde procedures in het hoofdstuk Veiligheidsinformatie. Raadpleeg onmiddellijk een arts en neem deze handleiding mee.

1. Vergrendel de trekker van het spuitpistool.

2. Zet de stroom uit.

3. Draai de PRIME/SPRAY-knop naar PRIME.

4. Ontgrendel het spuitpistool. Haal kort aan de trekker om de druk volledig van het systeem te halen. Vergrendel het spuitpistool.


Materiaal laden

U hebt nodig:

• Het materiaal dat u wilt spuiten
• Verlengsnoer
• Afvalemmer

1. Druk op de rode inlaatontgrendelingsknop om een juiste werking van de inlaatklep te garanderen.

2. Maak de aanzuigslang en de retourleiding los. Plaats de aanzuigslang in de materiaalcontainer (a). Plaats de retourleiding in een afvalemmer (b).

3. Steek de stekker van de verfspuit in het stopcontact. Draai de PRIME/SPRAY-knop naar PRIME. Zet de stroom AAN.

4. Houd de retourleiding boven de afvalemmer totdat het materiaal vloeit (ongeveer vijf seconden).

5. Zet de stroom UIT.

6. Plaats de retourleiding in de materiaalcontainer en klik de leiding en de aanzuigslang aan elkaar.


Materiaal laten vloeien

U hebt nodig:

• Restmateriaal/karton
• Afdekzeilen om vloeren en meubels te beschermen tegen nevel

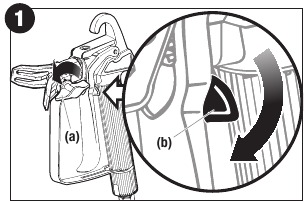

1. Draai de spuittip naar voren in de SPRAY-stand (a). Ontgrendel de trekker van het spuitpistool door de trekkervergrendeling omlaag te draaien (b).

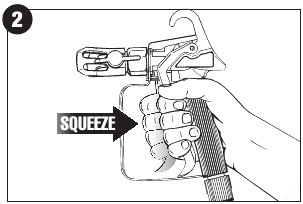

2. Richt het spuitpistool op een stuk restmateriaal/ karton. Knijp en houd de trekker ingedrukt voor de stappen 3-5.

3. Zet de stroom AAN.

4. Draai de PRIME/SPRAY-knop naar SPRAY - MAXIMALE DRUK.

5. Blijf de trekker inknijpen totdat het materiaal vrij door het spuitpistool vloeit.

   OPMERKING: De motor wordt tijdens het spuiten AAN en UIT geschakeld om de druk te regelen. Dit is normaal.
6. Laat de trekker los en vergrendel het spuitpistool.

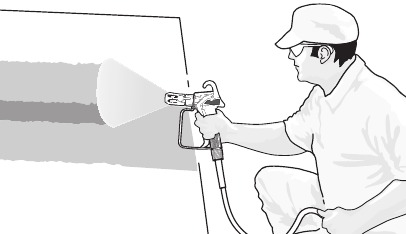

Oefenspuiten

U hebt nodig:

• Restmateriaal/karton

Als het spuitpatroon vervormd raakt of volledig stopt terwijl het pistool wordt geactiveerd, volgt u een of alle procedures die worden beschreven in het hoofdstuk "Problemen met spuiten oplossen".
Als u langer dan een uur niet aan uw spuitproject werkt, volgt u de instructies voor korte termijn opslag.
Als u moeite hebt om een goed spuitpatroon te krijgen, zijn uw spuittip en pistoolfilter mogelijk niet ideaal voor het type materiaal dat u spuit. Raadpleeg de onderstaande tabel.

Tip:
Activeer het pistool na het starten van de beweging. Laat de trekker los voordat u de beweging beëindigt. Het spuitpistool moet bewegen wanneer de trekker wordt ingedrukt en losgelaten. Laat elke beweging ongeveer 30% overlappen. Dit zorgt voor een gelijkmatige coating.
Oefen op een stuk restmateriaal/karton

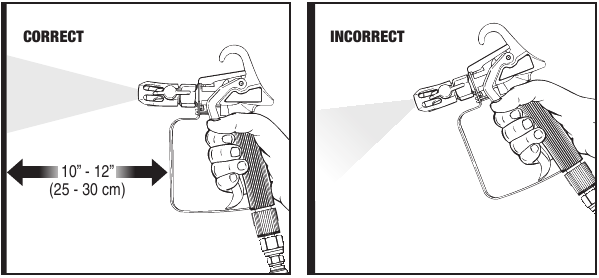

Houd het spuitpistool waterpas

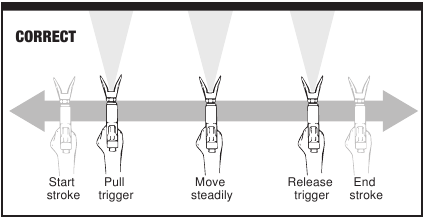

Spuittechniek

Spuitpatroon

Zie hoofdstuk "Problemen met spuiten oplossen"

Laat uw bewegingen overlappen

Problemen oplossen bij het spuiten

De spuittip vrijmaken

Je hebt nodig:

• Restmateriaal/karton

Probeer de tip niet te ontstoppen of schoon te maken met je vinger. Vloeistof onder hoge druk kan injectieletsel veroorzaken.

1. Vergrendel het spuitpistool. Schakel de stroom UIT.

2. Draai de omkeerbare spuittip 180 graden naar de CLEAN positie (pijl wijst naar de achterkant van het spuitpistool).

   OPMERKING: Als de spuittip moeilijk te draaien is, verlaag dan de druk door de PRIME/SPRAY-knop naar PRIME te draaien en de trekker in te knijpen terwijl je naar restmateriaal/karton wijst. Laat de trekker los en probeer de spuittip opnieuw te draaien.
3. Draai de PRIME/SPRAY-knop naar SPRAY - MINIMALE DRUK. Schakel de stroom AAN.

4. Ontgrendel het spuitpistool.

5. Richt op een stuk restmateriaal/karton en knijp de trekker in totdat er materiaal uitkomt in een stroom onder hoge druk. Laat de trekker los en vergrendel het spuitpistool.

6. Draai de spuittip om zodat de pijl naar voren wijst. Hervat het spuiten.


Het filter van het spuitpistool reinigen

Je hebt nodig:

• Moersleutel
• Warm zeepwater voor latexmateriaal
• Terpentine voor materialen op oliebasis
• Vervangend filter voor spuitpistool (indien nodig)

Reinig het filter nooit door er met een scherp voorwerp in te prikken.

1. Voer de drukontlastingsprocedure uit.

2. Trek de trekkerbeugel uit de filterbehuizing.

3. Schroef de filterbehuizing los met een moersleutel.

4. Verwijder het filter uit de behuizing. Reinig met de juiste reinigingsoplossing (warm zeepwater voor latexmaterialen; terpentine voor materialen op oliebasis).

5. Inspecteer het filter op schade. Vervang het als er gaten of scheuren worden gevonden.

6. Plaats het gereinigde filter, met het taps toelopende uiteinde eerst, terug in de pistoolbehuizing.
   Opmerking: Het is belangrijk om eerst het taps toelopende uiteinde te plaatsen om een goede werking van de spuit te garanderen.

7. Zet het spuitpistool weer in elkaar.


Het inlaatfilter reinigen

Je hebt nodig:

• Warm zeepwater voor latexmateriaal
• Terpentine voor materialen op oliebasis

Zorg ervoor dat je vloeren en meubels zijn afgedekt met afdekzeilen om per ongeluk druppelen te voorkomen.

1. Schroef het inlaatfilter los van de fitting aan het uiteinde van de aanzuigbuis.

2. Reinig het filter met de juiste reinigingsoplossing (warm zeepwater voor latexmaterialen, terpentine voor materialen op oliebasis).

3. Plaats het gereinigde filter terug door het terug te schroeven in de fitting aan het uiteinde van de aanzuigbuis.


Korte termijn opslag

Deze procedure moet worden gebruikt bij het nemen van een korte pauze of bij het beëindigen van je project voor de dag. Als je pauze langer duurt dan 16 uur, volg dan de instructies voor Schoonmaken.

Je hebt nodig:

• Water
• Plastic zak of emmer
• Doeken
• Roerstok

Instructies zijn alleen voor latexmaterialen
Noot: Als je materiaal op oliebasis gebruikt, volg dan de instructies voor Schoonmaken.

Afsluiten

1. Voer de drukontlastingsprocedure uit.

2. Plaats het spuitpistool in een plastic zak of dompel het onder in een emmer water.

3. Giet langzaam 1/2 kopje water op de bovenkant van de verf om te voorkomen dat de verf uitdroogt. Plaats het hele spuitsysteem uit de zon.


Opstarten

1. Verwijder het spuitpistool uit de plastic zak of het water.

2. Als er water is toegevoegd tijdens het afsluiten, roer het water dan met de roerstok door het materiaal.

3. Volg de instructies voor Materiaal laten stromen.


Schoonmaken

Je hebt nodig:

• Een waterbron die kan worden geleverd met een tuinslang (alleen latexmaterialen)
• Terpentine bij gebruik van materiaal op oliebasis
• Lege afvalcontainer
• Een bak met warm zeepwater

Reinigingsopmerkingen - lees voor het reinigen

• Bij gebruik van latexmateriaal, reinig de spuit en de onderdelen met warm zeepwater. Gebruik voor materiaal op oliebasis terpentine. Gebruik nooit terpentine bij latexmaterialen
• Gebruik NOOIT benzine om de spuit te reinigen
• Gooi de gebruikte reinigingsoplossing op de juiste manier weg
• Grondige reiniging en smering van de spuit is belangrijk om een goede werking na opslag te garanderen
• Als je je spuit doorspoelt met terpentine, herhaal dan de Schoonmaak instructies met warm zeepwater.

Volg deze stappen bij het reinigen met terpentine:

• Als je spuit of reinigt met materialen op oliebasis, moet het spuitpistool geaard zijn tijdens het voorbereiden van de spuitslang of het reinigen.
• Aard het pistool door het tegen de rand van een metalen container te houden tijdens het ontluchten. Als je dit niet doet, kan dit leiden tot een statische elektrische ontlading die brand kan veroorzaken.
• Spoel het spuitpistool altijd op minstens één slanglengte van de spuitpomp.
• Als je opgelost oplosmiddel opvangt in een metalen container van één gallon, plaats deze dan in een lege container van vijf gallon en spoel vervolgens.
• Het gebied moet vrij zijn van dampen.
• Volg alle schoonmaakinstructies.

Latexmaterialen

Volg deze stappen als je latexmaterialen hebt gebruikt en als je een tuinslang beschikbaar hebt. Als je geen tuinslang beschikbaar hebt, volg dan de schoonmaakinstructies voor materialen op oliebasis.

1. Voer de drukontlastingsprocedure uit.

2. Verwijder de spuittip en plaats deze in een bak gevuld met warm zeepwater.

3. Plaats de aanzuigbuis en de retourbuis in een lege afvalcontainer.

4. Spoel met een tuinslang de aanzuigbuis, de retourbuis en het inlaatfilter af. Leeg de afvalcontainer van alle vloeistoffen.

5. Verwijder het inlaatfilter uit de aanzuigbuis en plaats het in de afvalcontainer.

6. Draai de pompreinigingsadapter op de tuinslang. Draai de fitting van de aanzuigbuis over de adapter.

7. Maak de retourbuis los van de aanzuigbuis en plaats deze in de afvalcontainer. Draai de PRIME/SPRAY-knop naar PRIME.

8. Zet de watertoevoer naar de tuinslang aan. Schakel de pomp IN. Water gaat in de aanzuigbuis en uit via de retourbuis. Laat de pomp een paar minuten draaien en laat de pomp draaien voor de volgende stappen.

9. Richt het spuitpistool op de zijkant van een afvalcontainer.

10. Terwijl je de trekker inknijpt, draai je de PRIME/SPRAY-knop naar SPRAY - MINIMALE DRUK.

11. Blijf de trekker inknijpen totdat er heldere vloeistof uitkomt.

12. Voer de drukontlastingsprocedure uit.


Materialen op oliebasis

Volg deze stappen als je materialen op oliebasis hebt gespoten, of als je latexmaterialen hebt gespoten en geen tuinslang beschikbaar hebt. Zorg ervoor dat je de juiste reinigingsoplossing gebruikt voor het type materiaal dat je hebt gespoten.

Je hebt nodig:

• Terpentine bij gebruik van materiaal op oliebasis
• Warm zeepwater bij gebruik van latexmateriaal
• Afvalcontainer

1. Voer de drukontlastingsprocedure uit.

2. Verwijder de spuittip en plaats deze in een lege afvalcontainer.

3. Dompel de aanzuigset onder in een emmer met de juiste reinigingsoplossing.

4. Richt het spuitpistool op de zijkant van een afvalcontainer. Aard het pistool tegen de zijkant van een metalen afvalcontainer als je spoelt met terpentine.

5. Terwijl je de trekker inknijpt, zet je de stroom AAN en draai je de PRIME/SPRAY-knop naar SPRAY - MINIMALE DRUK.

6. Blijf de trekker inknijpen totdat er heldere vloeistof uitkomt. Mogelijk moet je nieuwe reinigingsoplossing halen.

7. Voer de drukontlastingsprocedure uit.

   Als je de spuit hebt doorgespoeld met terpentine, herhaal dan de stappen op deze pagina met warm zeepwater.

De onderdelen van het spuitpistool reinigen

Je hebt nodig:

• Zachte borstel
• Lichte huishoudolie
• Warm zeepwater bij gebruik van latexmateriaal
• Terpentine voor materiaal op oliebasis
• Moersleutel

1. Voer de drukontlastingsprocedure uit.

2. Trek de trekkerbeugel los van de filterbehuizing en schroef de behuizing los met een moersleutel

3. Verwijder het filter uit het spuitpistool. Reinig de spuittip en het filter met een zachte borstel en de juiste reinigingsoplossing

4. Giet een paar druppels lichte huishoudolie in de pistoolbehuizing.

5. Installeer het pistoolfilter met het taps toelopende uiteinde eerst. Zet het spuitpistool weer in elkaar.

6. Installeer de spuittip met de pijl naar de voorkant van de spuitbeugeltip gericht.

7. Installeer de spuittip en de beugelassemblage.


Langdurige opslag

U hebt nodig:

• Lichte huishoudolie
• Doeken

1. Verwijder de aanzuigset.

2. Giet ongeveer 60 ml lichte huishoudolie in de pompinlaat.

3. Bedek de uitlaatklep met een doek. Zet de stroom AAN en laat de pomp vijf seconden draaien.

4. Zet de stroom UIT.

5. Plaats de aanzuigset terug. Zorg ervoor dat de connectorkeepjes (a) over de pinnen (b) op de pompinlaat klikken.

6. Veeg de hele eenheid, slang en spuitpistool schoon om opgehoopt spuitmateriaal te verwijderen.


De uitlaatklep vervangen

Vervanging van de uitlaatklep kan nodig zijn als de spuitprestaties slecht blijven nadat de stappen in het gedeelte Problemen met spuiten oplossen zijn gevolgd. Vervangende kleppen kunnen worden besteld door het klantenservicenummer te bellen

U hebt nodig:

• Moersleutel
• Doek
• Warm zeepwater als u latexmateriaal gebruikt
• Terpentine voor materiaal op oliebasis

1. Schroef de uitlaatklep los van het uitlaatklephuis met een moersleutel.

2. Verwijder opgehoopt materiaal in het uitlaatklephuis met de juiste oplossing voor het gebruikte materiaal.
3. Vervang door een nieuwe uitlaatklep en draai vast met een moersleutel.

De inlaatklep reinigen of vervangen

Het reinigen of vervangen van de inlaatklep kan nodig zijn als de spuitprestaties slecht blijven nadat de stappen in het gedeelte Problemen met spuiten oplossen zijn gevolgd. Problemen met de inlaatklep worden meestal veroorzaakt door onjuiste reiniging of opslag. Vervangingssets kunnen worden besteld door het klantenservicenummer te bellen

U hebt nodig:

• Gereedschap voor de inlaatklep
• Ratelsleutel, verlengstuk
• Huishoudolie
• Warm zeepwater als u latexmateriaal gebruikt
• Terpentine voor materialen op oliebasis

1. Verwijder de pompinlaat van de spuit door deze tegen de klok in te draaien.

2. Plaats het gereedschap voor de inlaatklep in de inlaatklepfitting. Draai met de ratel en de dop tegen de klok in en verwijder deze uit de behuizing.

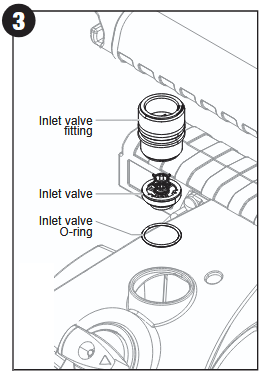

3. Haal de inlaatklep en de O-ring van de inlaatklep uit de inlaatklepbehuizing. Reinig of vervang de O-ring en smeer deze met een lichte huishoudolie.

4. Plaats de O-ring van de inlaatklep terug in de behuizing en plaats de inlaatklep erop.
5. Plaats de inlaatfitting terug in de behuizing. Draai vast met het gereedschap voor de inlaatklep en de ratel.
6. Plaats de pompinlaat terug.

Probleemoplossing

Laat vóór het onderhoud altijd de systeemdruk ontsnappen door de procedure voor drukontlasting te volgen.

1. De spuit start niet

2. De spuit start wel, maar zuigt geen materiaal aan wanneer de PRIME/SPRAY-knop op PRIME staat

3. De spuit zuigt materiaal aan, maar de druk daalt wanneer het pistool wordt bediend (slecht spuitpatroon)

4. De PRIME/SPRAY-knop staat op SPRAY en er is een stroom door de materiaalretourleiding

5. Het spuitpistool lekt

6. De spuittip lekt

7. Het spuitpistool spuit niet

8. Het spuitpatroon is slecht (kwalsteren)

Dagelijks onderhoud
Het enige dagelijkse onderhoud dat nodig is, is een grondige reiniging. Volg de reinigingsprocedures in deze handleiding

Uitgebreid onderhoud
Sommige pomponderdelen slijten na verloop van tijd en moeten worden vervangen. Hieronder vindt u een lijst met beschikbare reparatiesets. De pompcapaciteit is de enige betrouwbare indicator om te bepalen wanneer slijtageonderdelen moeten worden vervangen. Raadpleeg het gedeelte Probleemoplossing voor meer informatie over wanneer deze sets moeten worden gebruikt

Onderdelenlijst

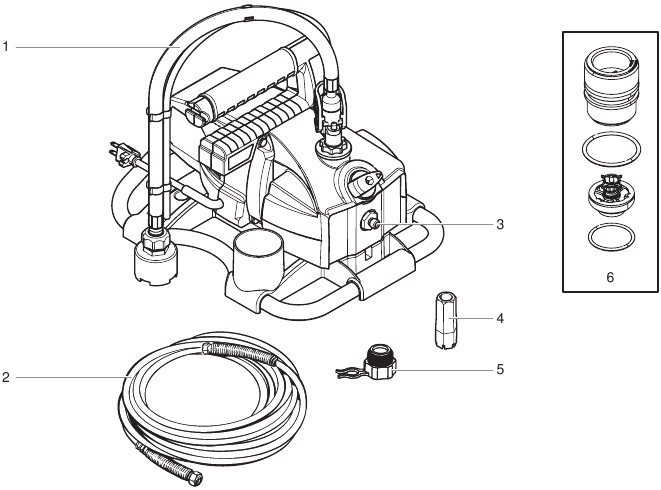

Spuitapparaat

Spuitpistool

Tip-/filteraccessoires

Alle hieronder vermelde spuittips en filters worden apart verkocht.

Belangrijke veiligheidsinformatie

Lees alle veiligheidsinformatie voordat u de apparatuur gebruikt. Bewaar deze instructies
Lees en begrijp alle instructies in deze handleiding om het risico op brand of explosie, elektrische schokken en letsel aan personen te verminderen. Wees vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

GEVAAR: INJECTIELETSEL
Een verfstroom onder hoge druk die door deze apparatuur wordt geproduceerd, kan de huid en het onderliggende weefsel doorboren, wat kan leiden tot ernstig letsel en mogelijke amputatie. Raadpleeg onmiddellijk een arts.
BEHANDEL EEN INJECTIELETSEL NIET ALS EEN SIMPELE SNEDE! Injectie kan leiden tot amputatie. Raadpleeg onmiddellijk een arts.
Het maximale werkbereik van het pistool is 2800 PSI/193 BAR vloeistofdruk.
PREVENTIE:

• Richt het pistool NOOIT op een deel van het lichaam.
• Richt het pistool niet op een persoon of dier, en spuit er niet op.
• Laat NOOIT een deel van het lichaam de vloeistof-stroom aanraken. Laat het lichaam GEEN lek in de vloeistofslang aanraken.
• Steek NOOIT uw hand voor het pistool. Handschoenen bieden geen bescherming tegen een injectieletsel.
• Vergrendel ALTIJD de trekker van het pistool, schakel de pomp uit en laat alle druk los voordat u onderhoud uitvoert, de punt of bescherming reinigt, de punt vervangt of de pomp onbeheerd achterlaat. De druk wordt niet losgelaten door de motor uit te schakelen. De PRIME/SPRAY-knop (Priming/Spuiten) moet naar PRIME (Priming) worden gedraaid om de druk te ontlasten. Raadpleeg de procedure voor drukontlasting die wordt beschreven in de pomphandleiding.
• Houd ALTIJD de puntbescherming op zijn plaats tijdens het spuiten. De puntbescherming biedt enige bescherming, maar is vooral een waarschuwingsapparaat.
• Verwijder ALTIJD de spuittip voordat u het systeem doorspoelt of reinigt.
• Verfslangen kunnen lekken als gevolg van slijtage, knikken en misbruik. Een lek kan materiaal in de huid injecteren. Inspecteer de slang voor elk gebruik. Gebruik de slang niet om apparatuur op te tillen of te trekken.
• Gebruik NOOIT een spuitpistool zonder een werkend trekker-slot en trekkerbescherming op hun plaats.
• Alle accessoires moeten een nominale waarde hebben van 2800 PSI/193 BAR of hoger. Dit omvat spuittips, pistolen, verlengstukken en slangen.

OPMERKING VOOR ARTSEN:
Injectie in de huid is een traumatisch letsel. Het is belangrijk om het letsel zo snel mogelijk te behandelen. Stel de behandeling NIET uit om de toxiciteit te onderzoeken. Toxiciteit is een probleem bij sommige coatings die rechtstreeks in de bloedbaan worden geïnjecteerd. Overleg met een plastisch chirurg of reconstructief handchirurg kan raadzaam zijn.

GEVAAR: GEVAARLIJKE DAMPEN
Verven, oplosmiddelen, insecticiden en andere materialen kunnen schadelijk zijn als ze worden ingeademd of in contact komen met het lichaam. Dampen kunnen ernstige misselijkheid, flauwvallen of vergiftiging veroorzaken.
PREVENTIE:

• Gebruik een ademhalingsapparaat of masker als dampen kunnen worden ingeademd. Lees alle instructies die bij het masker worden geleverd om er zeker van te zijn dat het de nodige bescherming biedt.

• Draag een beschermende bril.
• Draag beschermende kleding zoals vereist door de coating-fabrikant.

GEVAAR: EXPLOSIE OF BRAND
Oplosmiddelen en verfdampen kunnen exploderen of ontbranden. Er kan schade aan eigendommen en/of ernstig letsel optreden.
PREVENTIE:

• Zorg voor uitgebreide afvoer en toevoer van verse lucht om de lucht in de spuitruimte vrij te houden van ophoping van ontvlambare dampen. Oplosmiddelen en verfdampen kunnen exploderen of ontbranden.

• Niet spuiten in een afgesloten ruimte.
• Vermijd alle ontstekingsbronnen, zoals statische elektriciteit, open vuur, waakvlammen, elektrische apparaten en hete voorwerpen. Het aansluiten of loskoppelen van stroomkabels of het bedienen van lichtschakelaars kan vonken veroorzaken. Verf of oplosmiddel dat door de apparatuur stroomt, kan leiden tot statische elektriciteit.
• Niet roken in de spuitruimte.
• De brandblusser moet aanwezig en in goede staat zijn.
• Plaats de verfpomp in een goed geventileerde ruimte, uit de buurt van het spuitobject. Ontvlambare dampen zijn vaak zwaarder dan lucht. Het vloeroppervlak moet zeer goed geventileerd zijn.
• De apparatuur en objecten in en rond de spuit-ruimte moeten goed geaard zijn om statische vonken te voorkomen.
• Houd het gebied schoon en vrij van verf- of oplosmiddel-containers, vodden en andere ontvlambare materialen.
• Gebruik alleen geleidende of geaarde hogedruk-vloeistofslangen. Het pistool moet worden geaard via de slangverbindingen.
• Het netsnoer moet zijn aangesloten op een geaard circuit.
• Spoel de unit altijd in een aparte metalen container, bij lage pompdruk en met de spuittip verwijderd. Houd het pistool stevig tegen de zijkant van de container om de container te aarden en statische vonken te voorkomen.
• Volg de waarschuwingen en instructies van de materiaal- en oplosmiddelen-fabrikant. Weet wat de inhoud is van de verven en oplosmiddelen die worden gespoten. Lees alle veiligheidsinformatiebladen (VIB's) en containeretiketten die bij de verven en oplosmiddelen worden geleverd. Volg de veiligheidsinstructies van de verf- en oplosmiddelenfabrikant.
• Dit product mag alleen worden gebruikt met materialen op waterbasis of materialen met een minimum vlampunt van 70ºF (21ºC) voor spuiten of reinigen. Niet spuiten of reinigen met materialen met een vlampunt lager dan 70ºF (21ºC), zoals lakken, email en/of vlekkenblokkers op basis van oplosmiddelen. Het vlampunt is de temperatuur waarbij een vloeistof voldoende dampen kan produceren om te ontsteken.
• Plastic kan statische vonken veroorzaken. Hang nooit plastic op om een spuitruimte af te sluiten. Gebruik geen plastic afdekzeilen bij het spuiten van ontvlambare materialen.
• Gebruik de laagst mogelijke druk om apparatuur door te spoelen.
• Niet op het pompsamenstel spuiten.

GEVAAR: EXPLOSIEGEVAAR DOOR INCOMPATIBELE MATERIALEN
Veroorzaakt schade aan eigendommen of ernstig letsel.
PREVENTIE:

• Gebruik geen materialen die bleekmiddel of chloor bevatten.
• Gebruik geen gehalogeneerde koolwaterstofoplosmiddelen, zoals bleekmiddel, schimmelwerend middel, methyleenchloride en 1,1,1-trichloorethaan. Ze zijn niet compatibel met aluminium.
• Neem contact op met uw coatingleverancier over de compatibiliteit van materiaal met aluminium.

GEVAAR: ALGEMEEN
Kan ernstig letsel of schade aan eigendommen veroorzaken.
PREVENTIE:

• Lees alle instructies en veiligheidsmaatregelen voordat u de apparatuur bedient.
• Volg alle toepasselijke lokale, provinciale en nationale voorschriften met betrekking tot ventilatie, brandpreventie en bediening.
• De veiligheidsnormen van de Amerikaanse overheid zijn aangenomen onder de Occupational Safety and Health Act (OSHA). Deze normen, met name deel 1910 van de algemene normen en deel 1926 van de bouwnormen, moeten worden geraadpleegd.
• Gebruik alleen door de fabrikant goedgekeurde onderdelen. De gebruiker aanvaardt alle risico's en aansprakelijkheid bij het gebruik van onderdelen die niet voldoen aan de minimumspecificaties en veiligheidseisen van de pompfabrikant.
• Controleer voor elk gebruik alle slangen op sneden, lekken, slijtage of uitstulping van de afdekking. Controleer op beschadiging of beweging van koppelingen. Vervang de slang onmiddellijk als een van deze omstandigheden zich voordoet. Repareer nooit een verfslang. Vervang deze door een andere geaarde hogedrukslang.
• Alle slangen en fittingen moeten zijn vastgezet voordat de spuitpomp wordt gebruikt. Niet-vastgezette onderdelen kunnen met grote kracht worden uitgeworpen of een vloeistofstroom onder hoge druk lekken, wat ernstig letsel kan veroorzaken.
• Alle slangen, wartels, pistolen en accessoires moeten een druk hebben van 2800 PSI/193 BAR of hoger.
• Spuit niet buiten op winderige dagen.
• Draag kleding om te voorkomen dat verf op de huid en het haar komt.
• Niet bedienen of spuiten in de buurt van kinderen. Houd kinderen te allen tijde uit de buurt van de apparatuur.
• Reik niet te ver en sta niet op een onstabiele ondergrond. Houd te allen tijde een effectieve basis en evenwicht.
• Blijf alert en let op wat u doet.
• Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs of alcohol.

Belangrijke elektrische informatie

Gebruik alleen een 3-draads verlengsnoer met een 3-polige aardingsstekker en een 3-sleufs stopcontact dat de stekker op het product accepteert. Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, moet u er zeker van zijn dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw product verbruikt. Een te klein snoer veroorzaakt een spanningsval in de leiding, wat resulteert in verlies van vermogen en oververhitting. Een snoer van 14 of 12 gauge wordt aanbevolen (zie tabel). Als een verlengsnoer buitenshuis moet worden gebruikt, moet het zijn gemarkeerd met het achtervoegsel W-A na de aanduiding van het snoertype. Een aanduiding van bijvoorbeeld SJTW-A geeft aan dat het snoer geschikt is voor buitengebruik.
Wagner Spray Tech-accessoireverlengsnoeren aanbevolen:
P/N 0090241 - 20 voet verlengsnoer.
P/N 0090242 - 35 voet verlengsnoer.

Gebruik niet meer dan 50 voet spuitslang. Als u verder dan 50 voet van uw stroombron moet spuiten, gebruik dan meer verlengsnoer, niet meer spuitslang.

Aardingsinstructies

Dit product moet worden geaard. In het geval van een elektrische kortsluiting vermindert aarding het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom te bieden. Dit product is uitgerust met een snoer met een aardingsdraad met een geschikte aardingsstekker. De stekker moet worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Een onjuiste installatie van de aardingsstekker kan leiden tot een risico op elektrische schokken.
Als reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit dan de groene aardingsdraad niet aan op een van de platte klemmen. De draad met isolatie met een groen buitenoppervlak met of zonder gele strepen is de aardingsdraad en moet worden aangesloten op de aardingspen.
Neem contact op met een gekwalificeerde elektricien of monteur als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het product correct is geaard. Wijzig de meegeleverde stekker niet. Als de stekker niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien.
Dit product is bedoeld voor gebruik op een nominaal 120 volt circuit en heeft een aardingsstekker die eruitziet als de stekker die hieronder wordt afgebeeld. Zorg ervoor dat het product is aangesloten op een stopcontact met dezelfde configuratie als de stekker. Er mag geen adapter worden gebruikt met dit product.

Als u op enig moment tijdens de montage, bediening of reiniging problemen ondervindt met uw spuitapparaat, raadpleeg dan het hoofdstuk Probleemoplossing van deze handleiding of bel de klantenservice op: 1-800-328-8251

Vragen?
Bel de technische dienst van Wagner op: 1-800-328-8251
Registreer uw product online op: www.wagnerspraytech.com

Referenties

• Wagner SprayTech | Verf- en beitsspuiten, stoomreinigers en doe-het-zelfgereedschap voor thuis

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WAGNER PROCOAT Handleiding

Beschikbare talen
