Viotek NBV24CB2 Handleiding

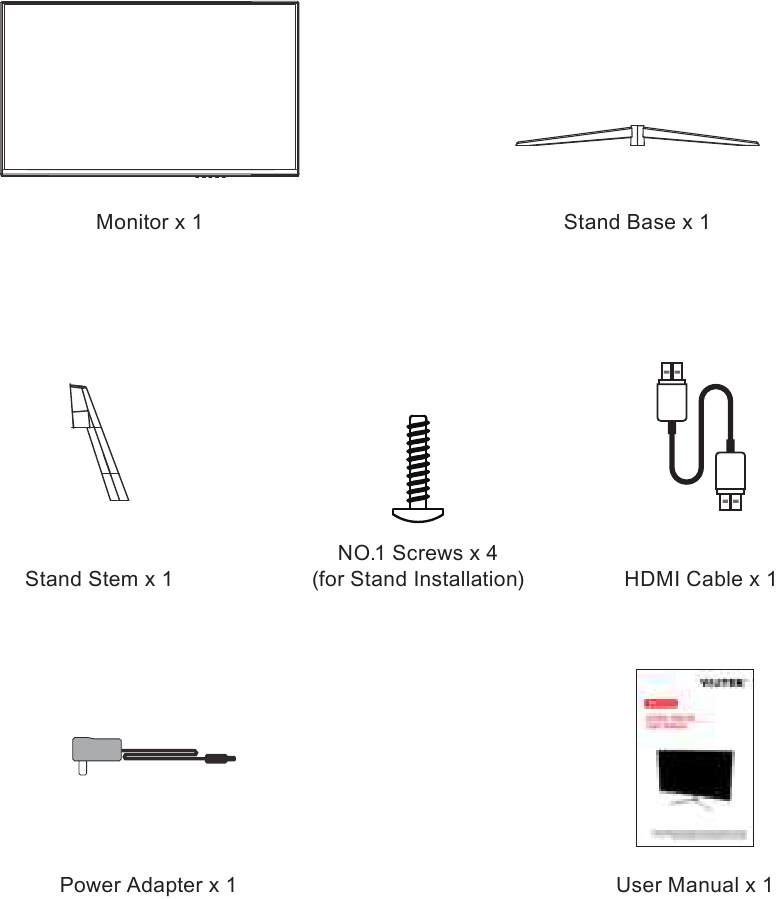

Inhoud van de doos

Productoverzicht

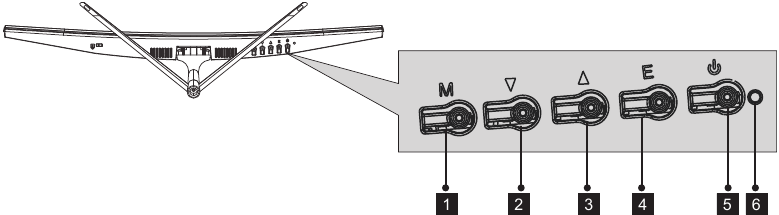

Monitor Knoppen

1. Menu Button: Druk hierop om het OSD-menu weer te geven of sub-menu's te openen.
2. Down Button: Druk hierop om omlaag te gaan in de menu's.
3. Up Button: Druk hierop om omhoog te gaan in de menu's.
4. Exit Button: Druk hierop om af te sluiten.
5. Power Button: Druk hierop om de monitor aan/uit te zetten.
6. LED Indicator: Verandert van kleur om de status aan te geven. Zie paragraaf "OSD".

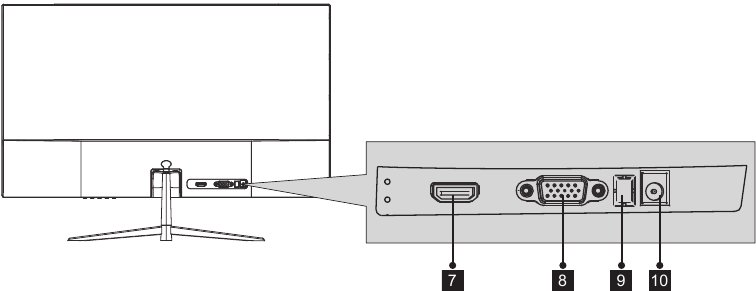

Monitor Poorten

7. HDMI Connector: Steek het ene uiteinde van de HDMI-kabel in de HDMI-uitgang van de computer en steek het andere uiteinde in de HDMI-poort van de monitor.
8. VGA Connector: Steek het ene uiteinde van de VGA-kabel in de VGA-uitgang van de computer en steek het andere uiteinde in de VGA-poort van de monitor.
9. Audio Output: Steek het ene uiteinde van de audiokabel in een externe audiobron, bijvoorbeeld luidsprekers of een hoofdtelefoon, om audiosignalen via de monitor te laten lopen.
10. DC 12V Power Connector: Steek de voedingskabel in de monitor om deze van stroom te voorzien.

Installatie van de voet

Houd het schuim onder de monitor voordat u de voet bevestigt.

1. Open de verpakking en haal de monitor eruit met het schuim er nog aan. Plaats hem voorzichtig met de bovenkant naar beneden op een bureau of tafel.
2. Haal de stang en de voet eruit. Gebruik een schroevendraaier (niet meegeleverd) en de meegeleverde schroef om de voet aan de stang te bevestigen.

3. Bevestig de volledig gemonteerde voet aan de achterkant van de monitor.

4. Verwijder het resterende schuim op de monitor en zet hem op een vlak, waterpas bureau of tafel. Druk op de knop om de monitor van de beugel te verwijderen als u hem monteert.


Zorg ervoor dat de monitor op een vlakke ondergrond ligt voordat u de voet verwijdert.

Basisbediening

1. Steek het ene uiteinde van de HDMI-kabel (meegeleverd) in de grafische kaart van uw pc. Een VGA-kabel (niet meegeleverd) kan ook worden gebruikt.
2. Sluit het andere uiteinde van de kabel aan op de bijbehorende poort op uw monitor.

3. Sluit de voedingskabel aan op uw monitor en sluit vervolgens het andere uiteinde aan op uw stroombron. Het wordt aanbevolen om een overspanningsbeveiliging met voldoende spanning te gebruiken als een stopcontact niet direct kan worden bereikt.
4. Zoek de aan/uit-knop op de monitor en druk erop om de monitor in te schakelen.

Als u de aan/uit-knop niet kunt vinden, raadpleeg dan het hoofdstuk "Monitor Knoppen".

AMD FreeSync
De functie zelf is standaard uitgeschakeld. Om deze functie te kunnen gebruiken, moet u beschikken over hardware met FreeSync-functionaliteit, een HDMI-kabel en de nieuwste grafische drivers. Om deze functie te gebruiken, sluit u uw computer en monitor aan met een HDMI-kabel. Na het aansluiten kunt u een melding ontvangen om de functie op uw computer in te schakelen. Als u de melding niet ontvangt, moet u de functie mogelijk inschakelen in het menu van uw grafische kaart. Raadpleeg de documentatie van de fabrikant van uw grafische kaart voor instructies over het in- en/of inschakelen van FreeSync.

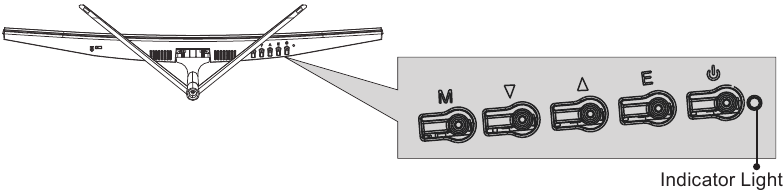

Indicatorlampje

Een continu blauw licht geeft aan dat de stroom is ingeschakeld en dat de monitor normaal werkt. Een rood licht geeft aan dat er geen videobron is, dat er geen horizontaal of verticaal signaal is gedetecteerd of dat de spanning laag is. Zorg ervoor dat uw computer is ingeschakeld en dat alle videokabels volledig zijn geplaatst en/of aangesloten.

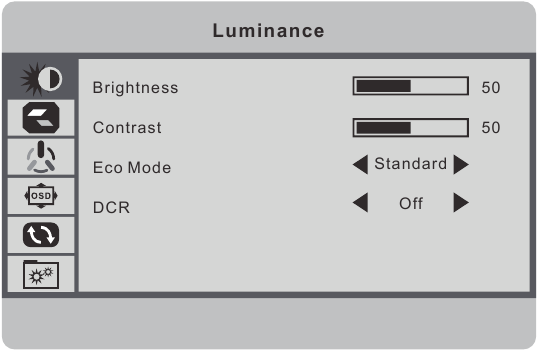

OSD

Het On-Screen Display (OSD) menu kan worden gebruikt om de instellingen van uw monitor aan te passen en verschijnt op het scherm na het inschakelen van de monitor en het indrukken van de knop.
Bij het eerste gebruik van de monitor worden de instellingen automatisch aangepast aan de optimale instellingen volgens de standaardconfiguratie van uw computer.

1. Druk op knop om het OSD-menu te openen.

2. Druk op of om door functies te bladeren.
   • Markeer de gewenste functie en druk vervolgens op om het submenu te openen.
   • Druk op of om door submenu's te bladeren en druk vervolgens op om de gewenste functie te markeren.
   • Druk op of om een optie te markeren en druk vervolgens op om de instellingen te bevestigen en het huidige scherm te verlaten.
3. Druk op om het huidige scherm te verlaten.

OSD-menufuncties

ECO-modi en Gameplus

1. Druk op knop om tussen ECO-modi te schakelen. Deze modi (Standaard, EYES, Game, RTS, FPS, Movie) kunnen worden gebruikt om de instellingen te optimaliseren op basis van uw activiteit. De standaardmodus is geschikt voor de meeste activiteiten.

2. Druk op om het volumescherm te openen om het volume direct aan te passen.

3. Druk op om tussen Gameplus-modi te schakelen. Kies het dradenkruisicoon dat het meest geschikt is voor uw spel. Deze speliconen zijn primair ontworpen om uw doel te optimaliseren tijdens schietspellen, hoewel ze ook andere doelen kunnen dienen.


Probleemoplossing

Het scherm is leeg

• Druk op de aan/uit-knop om de monitor in te schakelen.
• Controleer of de helderheid- en contrastinstellingen normaal zijn ingesteld.
• Controleer of het indicatielampje rood is. Rood geeft aan dat er geen signaal van uw video is bron.
• Als uw bron een notebook of laptop is, zorg er dan voor dat de instellingen in spiegel- of uitbreidingsmodus staan en dat het apparaat zelf is ingeschakeld.

Het beeld is onscherp

• Zorg ervoor dat de videokabel correct is geplaatst aan beide uiteinden.

Het scherm knippert

• Probeer een andere stroombron. Onvoldoende stroom kan dit probleem veroorzaken.
• Zorg ervoor dat apparaten zoals niet-afgeschermde luidsprekers, TL-verlichting, AC-transformatoren, tafelventilatoren enz. zich op een veilige afstand van uw scherm bevinden om magnetische storingen te voorkomen.

De kleur loopt over of visuele effecten lijken ongebruikelijk.

• Als uw scherm helemaal rood of blauw is, of als er kleuren verdwijnen, controleer dan of de kabel correct is geplaatst. Een losse verbinding kan een slecht signaal veroorzaken.
• Probeer verbinding te maken met een andere videobron ter vergelijking.

Het scherm lijkt ongebruikelijk te scrollen, rollen of bewegen.

• Controleer of uw bronfrequentie binnen 60 Hz ligt.
• Sluit de videokabel opnieuw aan en zorg ervoor dat deze goed vastzit.

De monitor moet worden schoongemaakt

• Zorg ervoor dat de monitor is uitgeschakeld voordat u deze schoonmaakt.
• Gebruik altijd een zachte, niet-schurende doek bij het schoonmaken.
• Gebruik een droge, niet-schurende doek om voorzichtig vuil of stof te verwijderen.
• Indien nodig kunt u een niet-schurende doek licht bevochtigen met water en het oppervlak voorzichtig reinigen.
• Gebruik nooit reinigingsoplossingen op basis van alcohol of ammoniak.
• Spuit nooit vloeistof rechtstreeks op een deel van de monitor.

Het indicatielampje werkt niet

• Controleer of de stroom is ingeschakeld.
• Controleer of de stroomkabel is aangesloten op de stroomvoorziening.

Kan niet plug and play.

• Zorg ervoor dat de monitor compatibel is met de pc.
• Zorg ervoor dat de grafische kaart compatibel is met de monitor.
• Controleer of de pinnen in de interface niet gebogen of anderszins beschadigd zijn.

Vaag beeld

• Pas de helderheid en contrastverhouding aan.

Beeldjitter/moire-patroon

• Elektrische apparatuur in de buurt kan de monitor storen.

Het indicatielampje brandt of knippert, maar er wordt geen beeld weergegeven op het scherm

• Controleer of de monitor is ingeschakeld.
• Controleer of de grafische kaart correct is geïnstalleerd.
• Controleer of de signaalkabel veilig is verbonden met de monitor.
• Controleer of de pinnen in de interface niet gebogen of anderszins beschadigd zijn.

Kleurtekort (rood, groen of blauw)

• Controleer kabelconnectoren op gebogen of beschadigde pinnen. Vervang kabels indien nodig.

De beeldpositie is niet gecentreerd/de grootte is niet correct

• Pas de klok- of auto-instelling aan.

Kleurverschil (kleuren zijn niet geoptimaliseerd)

• Pas de RGB-kleur aan of reset de kleurtemperatuur.

Specificaties

Veiligheidsmaatregelen

Lees en neem de volgende waarschuwingen en informatie hieronder in acht.

1. Haal altijd de stekker van uw monitor uit het stopcontact voordat u deze schoonmaakt. Het wordt aanbevolen dat u een droge doek of een licht vochtige doek gebruikt om uw monitor schoon te maken. Een droge doek is echter het veiligst. Als u een vochtige doek gebruikt, wacht dan tot uw monitor volledig droog is voordat u deze weer aansluit.
2. Gebruik geen reiniger en/of vloeistoffen op basis van alcohol of ammoniak om uw monitor schoon te maken.
3. Deze monitor is voorzien van ventilatieopeningen aan de achterkant van het apparaat. Vermijd het blokkeren van deze openingen om te voorkomen dat de monitor oververhit raakt.
4. Plaats deze monitor niet in de buurt van warmtebronnen, bijv. draagbare verwarmers of verwarmingsopeningen, omdat dit schade aan uw monitor kan veroorzaken.
5. Spuit geen reiniger en/of vloeistoffen direct op het scherm van de monitor of enig ander onderdeel van de monitor.
6. Steek niets in enig onderdeel van de monitor, vooral niet in de ventilatie openingen.
7. Zorg er altijd voor dat uw monitor op een veilige, vlakke ondergrond staat om te voorkomen dat deze valt en schade oploopt.
8. Haal de stekker van uw monitor uit het stopcontact tijdens langere perioden van niet-gebruik.
9. Plaats geen zware voorwerpen op de monitor of monitorkabels.
10. Probeer de monitor niet te demonteren of onderdelen te verwijderen. Elke demontage of wijziging enz. die niet wordt uitgevoerd door een bevoegde technicus kan leiden tot schade aan de monitor en/of mogelijke blootstelling aan hoogspanningselektriciteit, wat kan leiden tot ernstig letsel of de dood.

VIOTEK^® is niet verantwoordelijk voor letsel of schade aan producten of personen als gevolg van het niet naleven van de bovengenoemde voorzorgsmaatregelen of andere hierna vermelde maatregelen.
