Viotek GNV34DB2 Handleiding

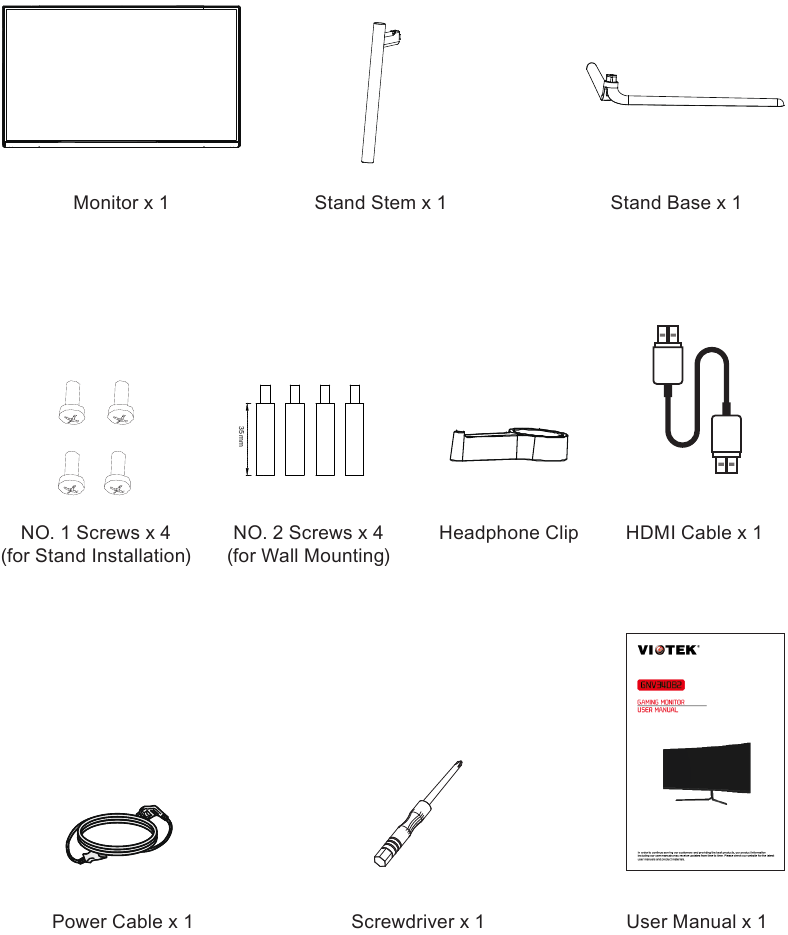

Inhoud van de doos

Extra schroeven kunnen als reserve worden meegeleverd.

Productoverzicht

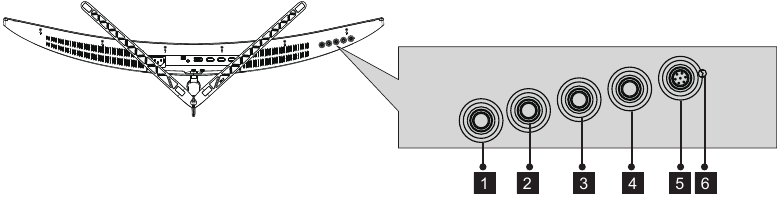

Monitor Knoppen

1. M Menu Button: Druk hierop om het OSD-menu weer te geven of sub-menu's te openen.
2. Down Button: Druk hierop om omlaag te gaan in de menu's
3. Up Button: Druk hierop om omhoog te gaan in de menu's.
4. E Exit Button: Druk hierop om af te sluiten.
5. Power Button: Druk hierop om de monitor aan/uit te zetten.
6. LED Indicator: Verandert van kleur om de status aan te geven. Zie Indicator Light Section.

De E-knop kan ook worden gebruikt om te schakelen tussen de kleurengamma's "Limit" (Beperkt) en "Full" (Volledig) wanneer een compatibele grafische kaart en HDMI- of DP-aansluitingen worden gebruikt.

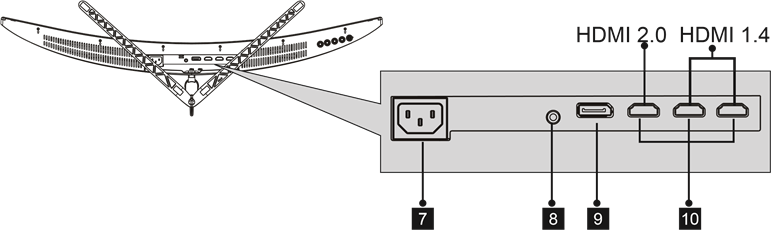

Monitor Poorten

7. Power Connector: Steek de stroomkabel in de monitor om deze van stroom te voorzien.
8. Audio Output: Steek de audiokabel in de monitor voor uitvoer van audiosignalen.
9. DP Connector: Steek het ene uiteinde van de DP-kabel in de DP-uitgang van de computer en verbind het andere uiteinde met de DP-poort van de monitor.
10. HDMI Connectors: Steek het ene uiteinde van de HDMI-kabel in de HDMI-uitgang van de computer en verbind het andere uiteinde met de HDMI-poort van de monitor.

Installatie van de standaard

Houd het schuim onder de monitor voordat u de standaard bevestigt.

1. Open de verpakking en haal de monitor eruit terwijl het schuim nog is bevestigd. Plaats hem voorzichtig met de bovenkant naar beneden op een bureau of tafel.

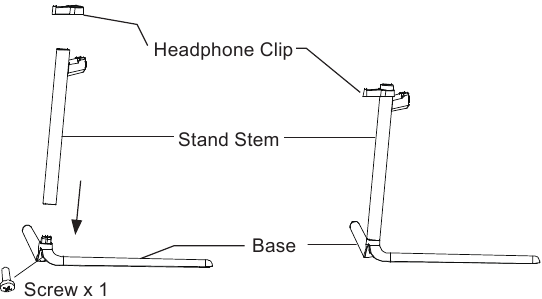

2. Haal de stang, de hoofdtelefoonclip en de voet eruit. Gebruik de meegeleverde schroevendraaier en één schroef om de voet aan de stang te bevestigen.

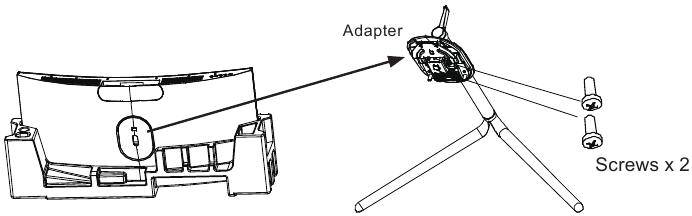

3. Verwijder het schuim dat de onderkant van de monitor bedekt en verwijder vervolgens de adapter van de achterkant van de monitor. Gebruik twee NO. 1 schroeven om de adapter op de stang te bevestigen.

4. Bevestig de standaard, wanneer deze volledig gemonteerd is, weer aan de achterkant van de monitor. Verwijder vervolgens het resterende schuim van de monitor en zet hem rechtop op een vlak, horizontaal bureau of tafel. Druk op de knop om de monitor van de beugel te verwijderen als u hem wilt monteren.


Zorg ervoor dat de monitor op een vlakke ondergrond ligt voordat u de standaard verwijdert.

Montage Installatie

1. Open de verpakking en haal het product eruit terwijl het schuim nog is bevestigd. Plaats hem voorzichtig op een bureau of tafel. Verwijder de extra onderdelen en het schuim dat de monitor bedekt. Als de monitor al aan de standaard is bevestigd, verwijder dan de standaard.

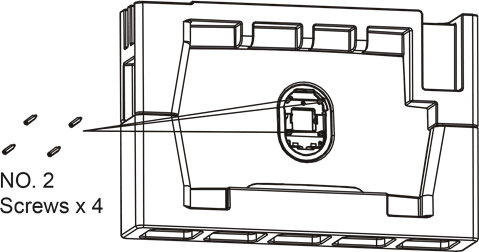

2. Druk op de knop om de adapter aan de achterkant van de monitor te verwijderen en draai vervolgens de meegeleverde vier NO. 2 schroeven vast in de montagegaten aan de achterkant van de monitor.

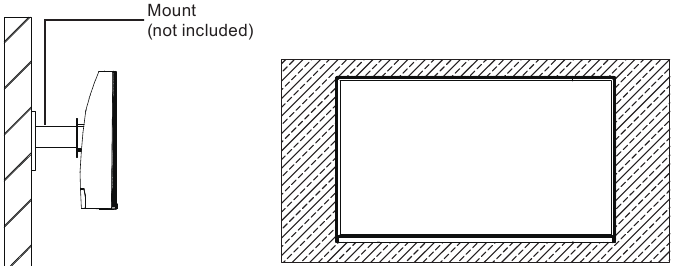

3. Installeer de monitor naar wens aan de muur, op een steun of op een armatuur.


Basisbediening

1. Steek het ene uiteinde van de HDMI-kabel in de grafische kaart van uw pc. Een DisplayPort (DP)-kabel kan ook worden gebruikt. DisplayPort (DP)-kabel is niet inbegrepen.
2. Sluit het andere uiteinde van de kabel aan op de bijbehorende connector op uw monitor.

3. Sluit de stroomkabel aan op uw monitor en sluit vervolgens het andere uiteinde aan op uw stroombron. Het wordt aanbevolen om een overspanningsbeveiliging te gebruiken met voldoende spanning als er geen rechtstreeks stopcontact bereikbaar is.
4. Zoek de aan/uit-knop op de monitor en druk erop om de monitor in te schakelen.

VIOTEK Adaptive Sync

Adaptive sync elimineert het scheuren, stotteren en ghosting van beelden door de verticale vernieuwingsfrequentie van de monitor aan te passen aan de frame rate van de grafische kaart. Het is compatibel met GPU's die AMD® FreeSync™ of NVIDIA® G-Sync™ gebruiken. De functie is standaard uitgeschakeld op VIOTEK-monitoren en moet handmatig worden ingeschakeld in de OSD van de monitor (zie OSD Section). Om deze functie te gebruiken, moet het aangesloten apparaat compatibel zijn met adaptive sync (FreeSync en/of G-Sync); de nieuwste grafische drivers hebben; en via een DisplayPort (DP)-kabel op de monitor worden aangesloten.

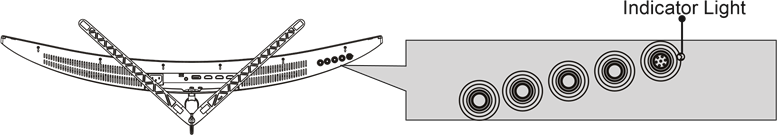

Indicatorlampje

Een continu blauw lampje geeft aan dat de stroom is ingeschakeld en dat de monitor normaal werkt. Een knipperend blauw lampje geeft aan dat er geen videobron is, dat er geen horizontaal of verticaal signaal is gedetecteerd of dat de spanning laag is. Zorg ervoor dat uw computer is ingeschakeld en dat alle videokabels volledig zijn geplaatst en/of aangesloten.

OSD

Het On-Screen Display (OSD) menu kan worden gebruikt om de instellingen van uw monitor aan te passen en verschijnt op het scherm na het inschakelen van de monitor en het indrukken van de M knop.

Wanneer u de monitor voor de eerste keer gebruikt, worden de instellingen automatisch aangepast aan de optimale instellingen volgens de configuratie van uw computer.

1. Druk op een van de knoppen () om het navigatievenster te activeren.

2. Druk op M () om het OSD-menu te openen.

3. Druk op of om door functies te bladeren.
   • Markeer de gewenste functie en druk op M om het submenu te openen.
   • Druk op of om door submenu's te bladeren en druk vervolgens op M om de gewenste functie te markeren.
   • Druk op of om een optie te markeren en druk vervolgens op M om de instellingen te bevestigen en het huidige scherm te verlaten.
4. Druk op E () om het huidige scherm te verlaten.

OSD-menufuncties

ECO-modi en Gameplus-schakeling

1. Druk op een van de knoppen () om het navigatievenster te activeren.

2. Druk op de knop om tussen ECO-modi te schakelen. Deze modi omvatten Standaard, Foto, Film, Game, FPS en RTS en kunnen worden gebruikt om instellingen te optimaliseren op basis van uw activiteit.
   De standaardmodus is geschikt voor de meeste activiteiten.

3. Druk op de knop om tussen Gameplus-modi te schakelen. Kies het dradenkruisicoon dat het meest geschikt is voor uw game. Deze game-iconen zijn primair ontworpen om uw richten tijdens schietspellen te optimaliseren, hoewel ze voor andere scenario's kunnen worden gebruikt.

4. Druk op de E-knop om tussen de kleurbereikmodus te schakelen tussen "Limit" (limiet) en "Full" (volledig)


Probleemoplossing

Het scherm is leeg

• Druk op de aan/uit-knop om de monitor in te schakelen.
• Controleer of de helderheid- en contrastinstellingen normaal zijn ingesteld.
• Controleer of het indicatielampje knippert. Zo ja, dan is er geen signaal van uw videobron.
• Als uw bron een notebook of laptop is, zorg er dan voor dat de instellingen ervan in spiegel- of uitbreidingsmodus staan en dat het apparaat zelf is ingeschakeld.

De afbeelding is onscherp

• Zorg ervoor dat de videokabel aan beide uiteinden goed is aangesloten.

Het scherm knippert

• Probeer een andere stroombron. Als de huidige onvoldoende is, kan dit het probleem veroorzaken.
• Zorg ervoor dat apparaten zoals niet-afgeschermde luidsprekers, fluorescentielampen, AC-transformatoren, tafelventilatoren enz. zich op veilige afstand van uw scherm bevinden om magnetische storingen te voorkomen.

De kleur loopt over of visuele effecten lijken ongebruikelijk.

• Als uw scherm helemaal rood of blauw is, of als er kleuren verdwijnen, controleer dan of de kabel goed is aangesloten. Een losse verbinding kan een slecht signaal veroorzaken.
• Probeer ter vergelijking verbinding te maken met een andere videobron.

Het scherm lijkt ongebruikelijk te scrollen, rollen of bewegen.

• Controleer of uw bronfrequentie binnen 48-100 Hz ligt.
• Sluit uw videokabel opnieuw aan en zorg ervoor dat deze goed vastzit.

De monitor moet worden schoongemaakt

• Zorg ervoor dat de monitor is uitgeschakeld voordat u hem schoonmaakt.
• Gebruik altijd een zachte, niet-schurende doek bij het schoonmaken.
• Gebruik een droge, niet-schurende doek om voorzichtig vuil of stof te verwijderen.
• Maak indien nodig een niet-schurende doek licht vochtig met water en reinig het oppervlak voorzichtig.
• Gebruik nooit reinigingsmiddelen op basis van alcohol of ammoniak.
• Spuit nooit vloeistof rechtstreeks op een onderdeel van de monitor.

Het indicatielampje werkt niet

• Controleer of de stroom is ingeschakeld.
• Controleer of de stroomkabel met stroom is verbonden.

Kan niet plug and play.

• Zorg ervoor dat de monitor compatibel is met de pc.
• Zorg ervoor dat de grafische kaart compatibel is met de monitor.
• Controleer kabelconnectoren op gebogen of beschadigde pinnen. Vervang de kabels indien nodig.

Dim beeld

• Pas de helderheid en/of contrastverhouding aan.

Beeldjitter/moire-patroon

• Elektrische apparatuur in de buurt kan de monitor storen.

Het indicatielampje brandt of knippert, maar er wordt geen beeld op het scherm weergegeven

• Controleer of de monitor stroom ontvangt.
• Controleer of de grafische kaart correct is geïnstalleerd.
• Zorg ervoor dat de stroomkabel goed is aangesloten op de monitor.
• Controleer kabelconnectoren op gebogen of beschadigde pinnen. Vervang de kabels indien nodig.

Kleurtekort (rood, groen of blauw)

• Controleer kabelconnectoren op gebogen of beschadigde pinnen. Vervang de kabels indien nodig.

Kleurverschil (kleuren zijn niet geoptimaliseerd)

• Pas de RGB-kleur aan of reset de kleurtemperatuurinstellingen.

Specificaties

Veiligheidsmaatregelen

Lees en neem de volgende waarschuwingen en informatie hieronder in acht.

1. Koppel uw monitor altijd los voordat u hem schoonmaakt. Het wordt aanbevolen om een droge doek of een licht vochtige doek te gebruiken om uw monitor schoon te maken. Een droge doek is echter het veiligst. Als u een vochtige doek gebruikt, wacht dan tot uw monitor volledig droog is voordat u hem weer aansluit.
2. Gebruik geen reinigingsmiddelen en/of vloeistoffen op basis van alcohol of ammoniak om uw monitor schoon te maken.
3. Deze monitor heeft ventilatieopeningen aan de achterkant van het apparaat. Vermijd het blokkeren van deze openingen om te voorkomen dat de monitor oververhit raakt.
4. Plaats deze monitor niet in de buurt van warmtebronnen, zoals draagbare kachels of verwarmingsopeningen, omdat dit schade aan uw monitor kan veroorzaken.
5. Spuit geen reinigingsmiddel en/of vloeistof rechtstreeks op het scherm van de monitor of een ander onderdeel van de monitor.
6. Steek niets in een onderdeel van de monitor, vooral niet in de ventilatieopeningen.
7. Zorg er altijd voor dat uw monitor op een veilige, vlakke ondergrond staat om te voorkomen dat hij valt en schade oploopt.
8. Koppel uw monitor los tijdens langere perioden van niet-gebruik.
9. Plaats geen zware voorwerpen op de monitor of de monitorkabels.
10. Probeer de monitor niet uit elkaar te halen of onderdelen ervan te verwijderen. Elke demontage of aanpassing die niet door een geautoriseerde technicus wordt uitgevoerd, kan leiden tot schade aan de monitor en/of mogelijke blootstelling aan hoogspanningselektriciteit, wat kan leiden tot ernstig letsel of de dood.

VIOTEK^® kan niet verantwoordelijk worden gehouden voor letsel of schade aan producten of personen als gevolg van het niet naleven van de bovengenoemde voorzorgsmaatregelen of andere hierna genoemde voorzorgsmaatregelen.
