Viotek NBV27CB Handleiding

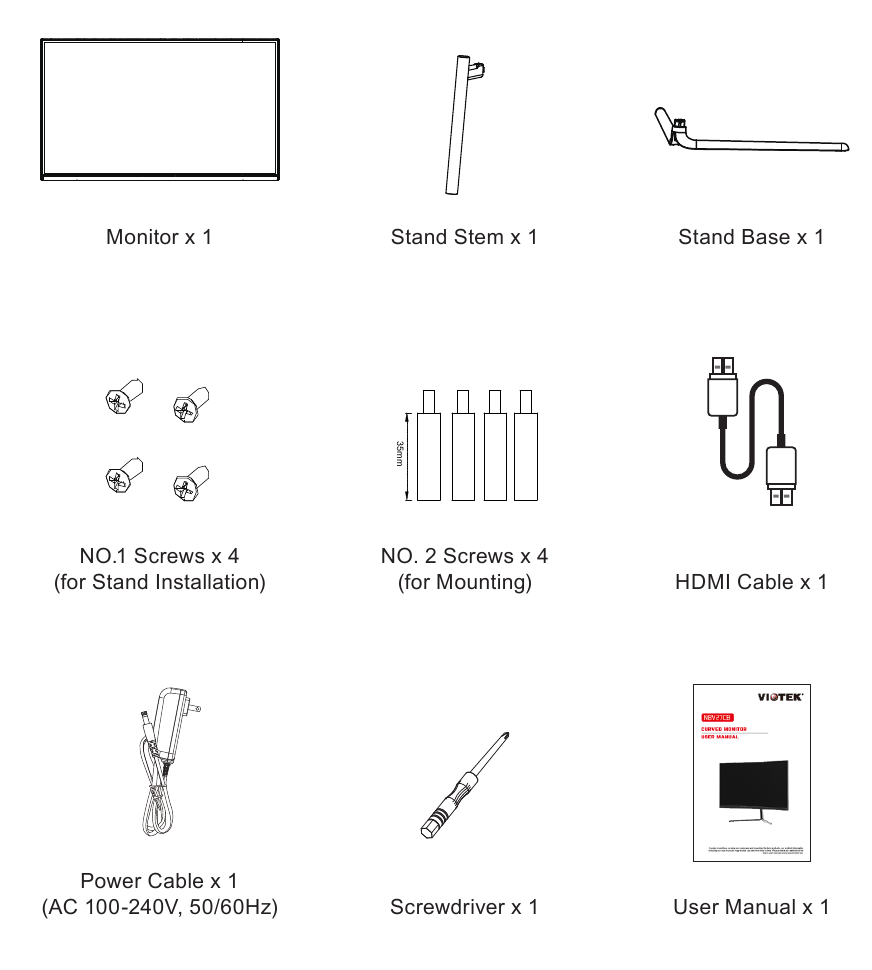

Inhoud van de doos

De schroeven zijn er in verschillende maten: NO.1 (11mm x 4 stuks), NO.2 (35mm x 4 stuks). Er kunnen extra schroeven worden meegeleverd.

Productoverzicht

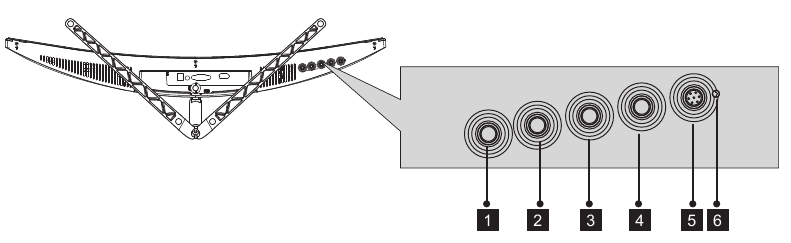

Monitor Knoppen

1. M Menu Button: Druk hierop om het OSD-menu weer te geven of om sub-menu's te openen.
2. Down Button: Druk hierop om omlaag te gaan in de menu's.
3. Up Button: Druk hierop om omhoog te gaan in de menu's.
4. E Exit Button: Druk hierop om af te sluiten.
5. Power Button: Druk hierop om de monitor aan/uit te zetten.
6. LED Indicator: Verandert van kleur om de status aan te geven.

Monitorpoorten

7. Power Connector: Plaats de stroomkabel om de monitor van stroom te voorzien.
8. Audio Output: Steek een uiteinde van de audiokabel in een externe audiobron, bijvoorbeeld luidsprekers of een hoofdtelefoon, om audiosignalen door de monitor te laten lopen.
9. VGA Connector: Steek een uiteinde van de VGA-kabel in de VGA-uitgang van de computer en sluit het andere uiteinde aan op de VGA-poort van de monitor.
10. HDMI Connector: Steek een uiteinde van de HDMI-kabel in de HDMI-uitgang van de computer en sluit het andere uiteinde aan op de HDMI-poort van de monitor.

Standaard Installatie

Houd het schuim onder de monitor voordat u de standaard bevestigt.

1. Open de verpakking en haal de monitor eruit terwijl het schuim nog is bevestigd. Plaats hem voorzichtig met de bovenkant naar beneden op een bureau of tafel.
2. Haal de steel en de voet eruit. Gebruik de meegeleverde schroevendraaier en één schroef om de voet aan de steel te bevestigen.

3. Verwijder het schuim dat de onderkant van de monitor bedekt en verwijder vervolgens de adapter van de achterkant van de monitor. Gebruik twee NO. 1-schroeven om de adapter aan de steel te bevestigen.

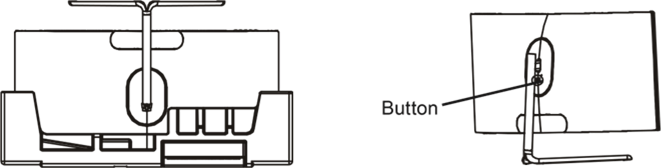

4. Bevestig de standaard, nadat deze volledig is gemonteerd, opnieuw aan de achterkant van de monitor. Verwijder vervolgens de rest van het schuim van de monitor en zet deze rechtop op een vlak, horizontaal bureau of tafel. Druk op de knop om de monitor van de beugel te verwijderen als u hem monteert.


Zorg ervoor dat de monitor op een vlakke ondergrond ligt voordat u de standaard verwijdert.

Montage Installatie

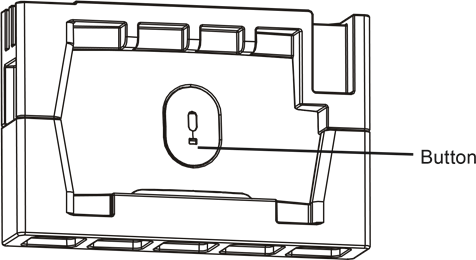

1. Open de verpakking en haal het product eruit terwijl het schuim nog is bevestigd. Plaats hem voorzichtig op een bureau of tafel. Verwijder de extra onderdelen en het schuim dat de monitor bedekt. Als de monitor al aan de standaard is bevestigd, verwijder dan de standaard.

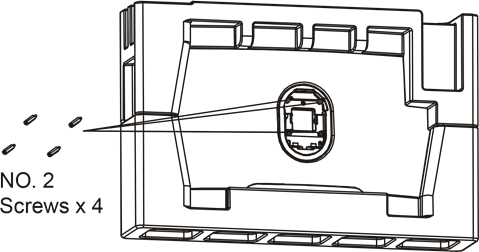

2. Druk op de knop om de adapter aan de achterkant van de monitor te verwijderen en draai vervolgens de meegeleverde vier NO. 2-schroeven vast in de montagegaten aan de achterkant van de monitor.

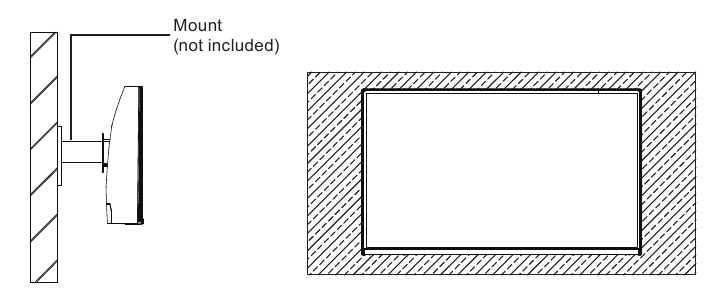

3. Installeer de monitor naar wens aan de muur, op een steun of op een armatuur.


Basisbediening

1. Steek het ene uiteinde van de HDMI-kabel (meegeleverd) in de grafische kaart van uw pc. Er kan ook een VGA-kabel (niet meegeleverd) worden gebruikt.
2. Sluit het andere uiteinde van de kabel aan op de bijbehorende poort op uw monitor.

3. Sluit de stroomkabel aan op uw monitor en sluit vervolgens het andere uiteinde aan op uw stroombron. Het wordt aanbevolen om een overspanningsbeveiliging met voldoende spanning te gebruiken als een stopcontact niet rechtstreeks kan worden bereikt.
4. Zoek de aan/uit-knop op de monitor en druk erop om de monitor in te schakelen.

Als u de aan/uit-knop niet kunt vinden.

AMD FreeSync
De functie zelf is standaard uitgeschakeld. Om deze functie te gebruiken, moet u beschikken over hardware met FreeSync-functionaliteit, een HDMI-kabel en de nieuwste grafische drivers. Om deze functie te gebruiken, sluit u uw computer en monitor aan met een HDMI-kabel. Na het aansluiten ontvangt u mogelijk een melding om de functie op uw computer in te schakelen. Als u de melding niet ontvangt, moet u de functie mogelijk inschakelen in het menu van uw grafische kaart. Raadpleeg de documentatie van de fabrikant van uw grafische kaart voor instructies over het in- en/of inschakelen van FreeSync.

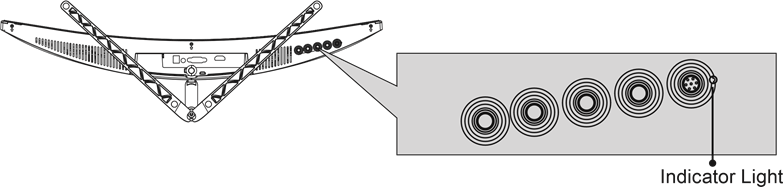

Indicatielampje

Een continu blauw lampje geeft aan dat de stroom is ingeschakeld en dat de monitor normaal werkt. Een knipperend blauw lampje geeft aan dat er geen videobron is, dat er geen horizontaal of verticaal signaal is gedetecteerd of dat de spanning laag is. Zorg ervoor dat uw computer is ingeschakeld en dat alle videokabels volledig zijn geplaatst en/of aangesloten.

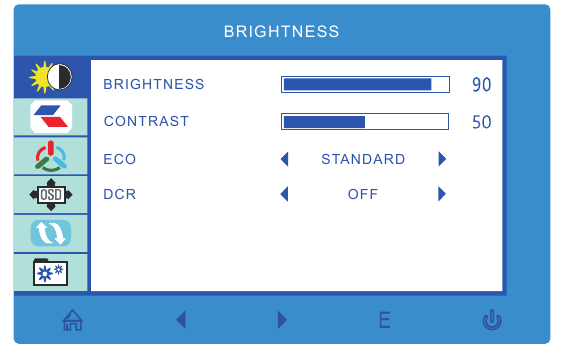

OSD

Het On-Screen Display (OSD)-menu kan worden gebruikt om de instellingen van uw monitor aan te passen en verschijnt op het scherm nadat u de monitor hebt ingeschakeld en op de M-knop hebt gedrukt.
Wanneer u de monitor voor de eerste keer gebruikt, worden de instellingen automatisch aangepast aan de optimale instellingen volgens de standaardconfiguratie-instellingen van uw computer.

1. Druk op een van de knoppen (M, , , E, ) om het navigatievenster te activeren.

2. Druk op de knop om het OSD-menu te openen.


3. Druk op of om door functies te bladeren.
   • Markeer de gewenste functie en druk opM om het submenu te openen.
   • Druk op of om door submenu's te bladeren en druk vervolgens op M om de gewenste functie te markeren.
   • Druk op of om een optie te markeren en druk vervolgens op M om de instellingen te bevestigen en het huidige scherm te verlaten.
4. Druk op om het huidige scherm te verlaten.

OSD-menufuncties

ECO-modi en Gameplus

1. Druk op een van de knoppen (M, , , E, ) om het navigatievenster te activeren.

2. Druk op ( ) om tussen Gameplus-modi te schakelen. Kies het dradenkruispictogram dat het meest geschikt is voor uw game. Deze gamepictogrammen zijn primair ontworpen om uw richten tijdens schietspellen te optimaliseren, hoewel ze voor andere scenario's kunnen worden gebruikt.

3. Druk op () om tussen ECO-modi te schakelen. Deze modi (Standaard, Tekst, Film, Game, FPS en RTS) kunnen worden gebruikt om instellingen te optimaliseren op basis van uw activiteit. De standaardmodus is geschikt voor de meeste activiteiten.


Probleemoplossing

Het scherm is leeg

• Druk op de aan/uit-knop om de monitor in te schakelen.
• Controleer of de helderheids- en contrastinstellingen normaal zijn ingesteld.
• Controleer of het indicatielampje knippert. Zo ja, dan geeft dit aan dat er geen signaal is van uw videobron.
• Als uw bron een notebook of laptop is, zorg er dan voor dat de instellingen in de spiegel- of uitbreidingsmodus staan en dat het apparaat zelf is ingeschakeld.

Het beeld is onscherp

• Zorg ervoor dat de videokabel aan beide uiteinden goed is ingestoken.

Het scherm knippert

• Probeer een andere stroombron. Als de huidige onvoldoende is, kan dit dit probleem veroorzaken.
• Zorg ervoor dat apparaten zoals niet-afgeschermde luidsprekers, fluorescentielampen, AC-transformatoren, tafelventilatoren, enz. zich op een veilige afstand van uw scherm bevinden om magnetische storingen te voorkomen.

De kleur loopt over of visuele effecten zien er ongebruikelijk uit.

• Als uw scherm helemaal rood of blauw is, of als er kleuren verdwijnen, controleer dan of de kabel goed is ingestoken. Een losse verbinding kan een slecht signaal veroorzaken.
• Probeer verbinding te maken met een andere videobron ter vergelijking.

Het scherm lijkt te scrollen, rollen of ongebruikelijk te bewegen.

• Controleer of uw bronfrequentie binnen 55-75 Hz ligt.
• Sluit de videokabel opnieuw aan en zorg ervoor dat deze goed vastzit.

De monitor moet worden schoongemaakt

• Zorg ervoor dat de monitor is uitgeschakeld voordat u deze schoonmaakt.
• Gebruik altijd een zachte, niet-schurende doek bij het schoonmaken.
• Gebruik een droge, niet-schurende doek om voorzichtig vuil of stof te verwijderen.
• Bevochtig indien nodig een niet-schurende doek licht met water en maak het oppervlak voorzichtig schoon.
• Gebruik nooit schoonmaakmiddelen op basis van alcohol of ammoniak.
• Spuit nooit vloeistof rechtstreeks op een onderdeel van de monitor.

Het indicatielampje werkt niet

• Controleer of de stroom is ingeschakeld.
• Controleer of de stroomkabel is aangesloten op de stroom.

Kan niet plug and play

• Zorg ervoor dat de monitor compatibel is met de pc.
• Zorg ervoor dat de grafische kaart compatibel is met de monitor.
• Controleer of de pinnen in de interface niet gebogen zijn.

Vag beeld

• Pas de helderheid en contrastverhouding aan.

Beeldtrilling/moire-patroon

• Elektrische apparatuur in de buurt kan de monitor storen.

Het indicatielampje brandt of knippert, maar er wordt geen beeld op het scherm weergegeven

• Controleer of de monitor is ingeschakeld.
• Controleer of de grafische kaart correct is geïnstalleerd.
• Controleer of de signaalkabel stevig is verbonden met de monitor.
• Controleer of de pinnen in de interface niet gebogen zijn.

Kleurtekort (rood, groen of blauw)

• Controleer de kabelconnectoren op gebogen of beschadigde pinnen. Vervang indien nodig de kabels.

Beeldpositie is niet gecentreerd/de grootte is niet correct

• Pas de klok- of automatische instelling aan.

Kleurverschil (kleuren zijn niet geoptimaliseerd)

• Pas de RGB-kleur aan of reset de kleurtemperatuur.

Specificaties

Veiligheidsmaatregelen

Lees en neem de volgende waarschuwingen en informatie hieronder in acht.

1. Haal altijd de stekker van uw monitor uit het stopcontact voordat u deze schoonmaakt. Het wordt aanbevolen om een droge doek of een licht vochtige doek te gebruiken om uw monitor schoon te maken. Een droge doek is echter het veiligst. Als u een vochtige doek gebruikt, wacht dan tot uw monitor volledig droog is voordat u hem weer aansluit.
2. Gebruik geen reinigers en/of vloeistoffen op alcohol- of ammoniakbasis om uw monitor schoon te maken.
3. Deze monitor heeft ventilatieopeningen aan de achterkant van het apparaat. Voorkom dat deze openingen worden geblokkeerd om te voorkomen dat de monitor oververhit raakt.
4. Plaats deze monitor niet in de buurt van warmtebronnen, bijvoorbeeld draagbare kachels of verwarmingsopeningen, omdat dit schade aan uw monitor kan veroorzaken.
5. Spuit geen reiniger en/of vloeistof rechtstreeks op het scherm van de monitor of een ander deel van de monitor.
6. Steek niets in een onderdeel van de monitor, vooral niet in de ventilatieopeningen.
7. Zorg er altijd voor dat uw monitor op een veilige, vlakke ondergrond staat om te voorkomen dat deze valt en schade oploopt.
8. Haal de stekker van uw monitor uit het stopcontact tijdens langere perioden van niet-gebruik.
9. Plaats geen zware voorwerpen op de monitor of monitorkabels.
10. Probeer de monitor niet te demonteren of onderdelen ervan te verwijderen. Elke demontage of aanpassing enz. die niet wordt uitgevoerd door een geautoriseerde technicus kan leiden tot schade aan de monitor en/of mogelijke blootstelling aan hoogspanningselektriciteit, wat kan leiden tot ernstig letsel of de dood.

VIOTEK^® is niet verantwoordelijk voor letsel of schade aan producten of personen als gevolg van het niet naleven van de bovengenoemde voorzorgsmaatregelen of andere hierna genoemde.

De termen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.
