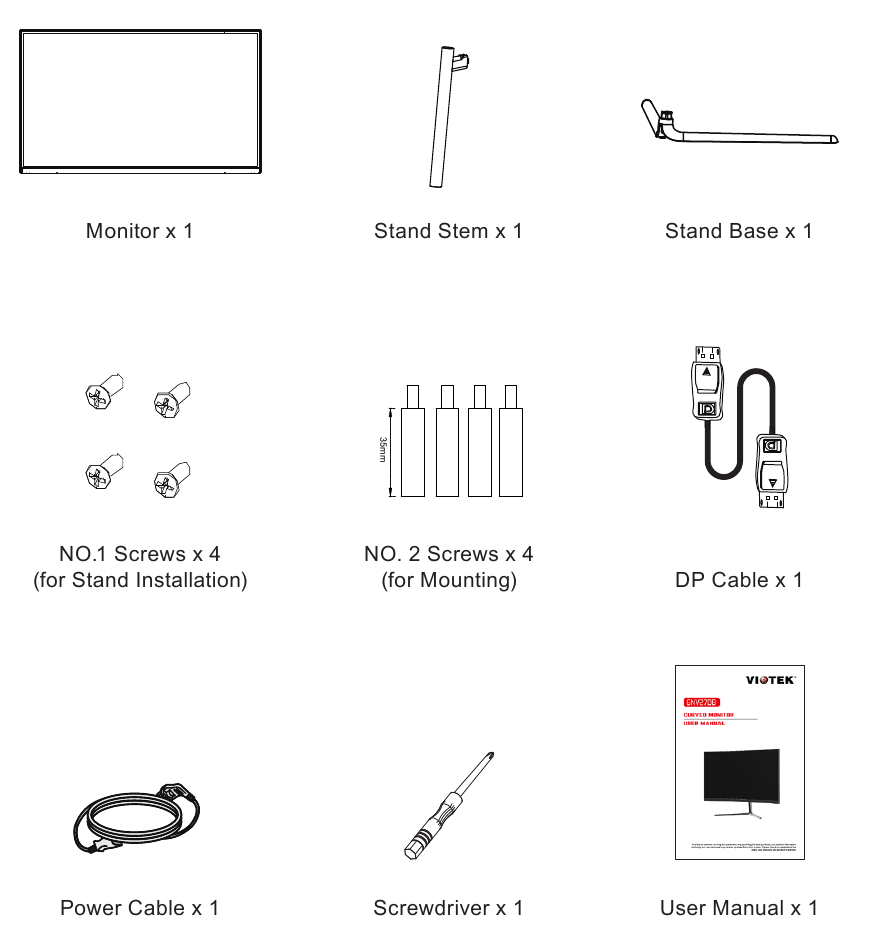

Inhoud van de doos

De schroeven zijn er in verschillende maten: NO.1 (11mm x 4 stuks), NO.2 (35mm x 4 stuks). Er kunnen extra schroeven worden meegeleverd.

Productoverzicht

Monitor Knoppen

1. M Menu Button: Druk hierop om het OSD-menu weer te geven of sub-menu's te openen.
2. Down Button: Druk hierop om in de menu's omlaag te gaan.
3. Up Button: Druk hierop om in de menu's omhoog te gaan.
4. E Exit Button: Druk hierop om af te sluiten.
5. Power Button: Druk hierop om de monitor aan/uit te zetten.
6. LED Indicator: Verandert van kleur om de status aan te geven. Zie het gedeelte Indicatorlampje.

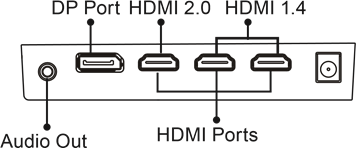

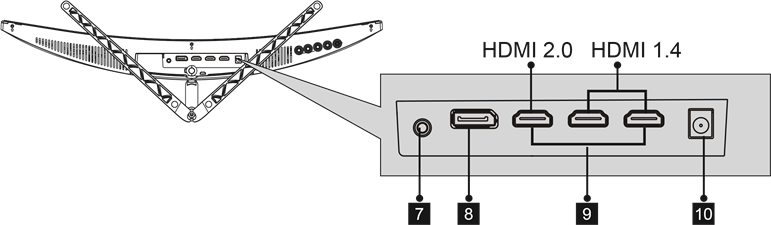

Monitor Poorten

7. Audio Output: Steek een uiteinde van de audiokabel in een externe audiobron, bijvoorbeeld luidsprekers of een hoofdtelefoon, om audiosignalen via de monitor door te laten.
8. DP Connector: Steek een uiteinde van de DP-kabel in de DP-uitgang van de computer en steek het andere uiteinde in de DP-poort van de monitor.
9. HDMI Connectors: Steek een uiteinde van de HDMI-kabel in de HDMI-uitgang van de computer en steek het andere uiteinde in de HDMI-poort van de monitor.
10. Power Connector: Steek de stroomkabel erin om de monitor van stroom te voorzien.

Installatie van de voet

Houd het schuim onder de monitor voordat u de voet bevestigt.

1. Open de verpakking en haal de monitor eruit met het schuim er nog aan. Plaats hem voorzichtig met de bovenkant naar beneden op een bureau of tafel.

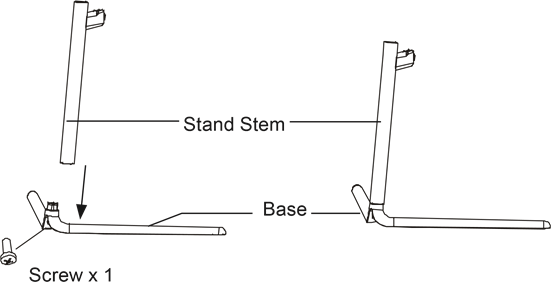

2. Haal de steel en de voet eruit. Gebruik de meegeleverde schroevendraaier en een schroef om de voet aan de steel te bevestigen.

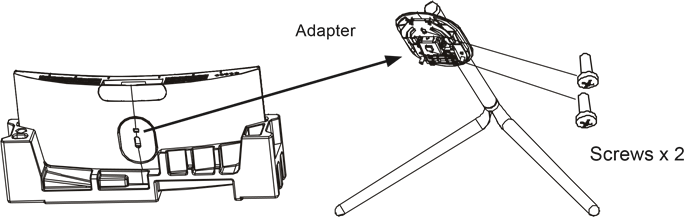

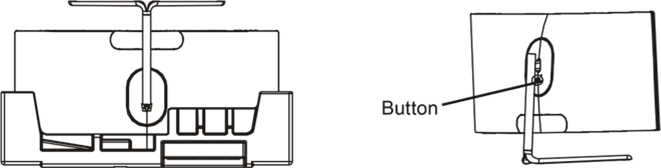

3. Verwijder het schuim dat de onderkant van de monitor bedekt en verwijder vervolgens de adapter van de achterkant van de monitor. Gebruik twee NO. 1 schroeven om de adapter op de steel te bevestigen.

4. Nadat de voet volledig is gemonteerd, bevestigt u deze opnieuw aan de achterkant van de monitor. Verwijder vervolgens het resterende schuim op de monitor en zet hem op een vlak, waterpas bureau of tafel. Druk op de knop om de monitor van de beugel te verwijderen als u hem monteert.

   Zorg ervoor dat de monitor op een vlakke ondergrond ligt voordat u de voet verwijdert.

Montage-installatie

1. Open de verpakking en haal het product eruit met het schuim er nog aan. Plaats hem voorzichtig op een bureau of tafel. Verwijder de extra onderdelen en het schuim dat de monitor bedekt. Als de monitor al aan de voet is bevestigd, verwijder dan de voet.

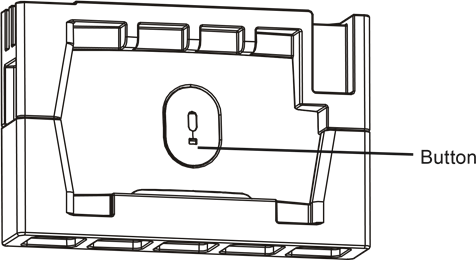

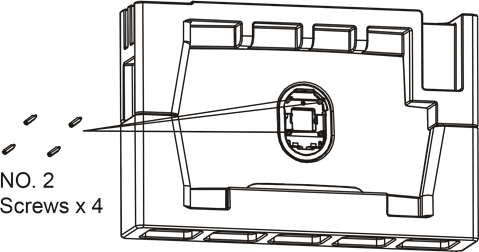

2. Druk op de knop om de adapter aan de achterkant van de monitor te verwijderen en draai vervolgens de meegeleverde vier NO. 2 schroeven in de montagegaten aan de achterkant van de monitor.

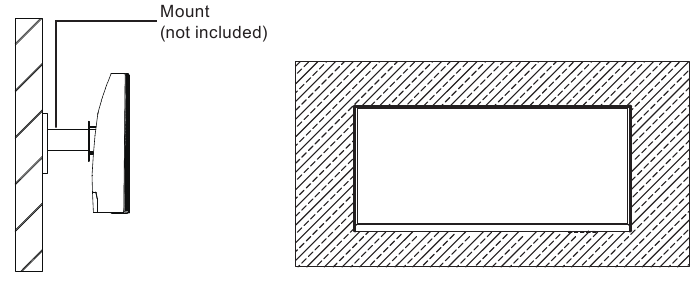

3. Installeer de monitor naar wens aan de muur, op de steun of aan de armatuur.


Basisbediening

1. Steek een uiteinde van de DisplayPort (DP)-kabel in de grafische kaart van uw pc. Er kan ook een HDMI-kabel (niet meegeleverd) worden gebruikt. Er wordt voor uw gemak een DP-kabel meegeleverd.
2. Sluit het andere uiteinde van de kabel aan op de bijbehorende connector op uw monitor.

3. Sluit de stroomkabel aan op uw monitor en sluit vervolgens het andere uiteinde aan op uw stroombron. Het wordt aanbevolen om een overspanningsbeveiliging met voldoende spanning te gebruiken als een stopcontact niet direct bereikbaar is.
4. Zoek de aan/uit-knop op de monitor en druk erop om de monitor aan te zetten.

AMD FreeSync
Deze functie staat standaard uit. Om te activeren, moet u een DP- of HDMI-kabel en FreeSync-compatibele hardware met de nieuwste grafische stuurprogramma's hebben geïnstalleerd. Nadat u uw computer en monitor met een DP- of HDMI-kabel hebt verbonden, kunt u een melding ontvangen om de functie op uw computer in te schakelen. Als dit niet het geval is, moet u mogelijk de functie inschakelen in het menu van uw grafische kaart. Raadpleeg de documentatie van de fabrikant van uw grafische kaart voor instructies.

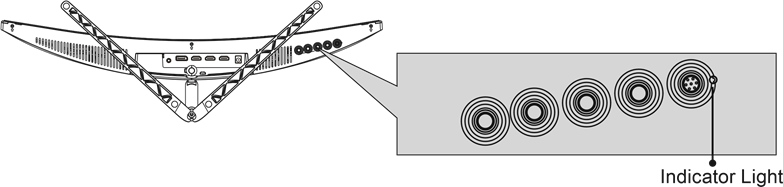

Indicatorlampje

Een continu blauw licht geeft aan dat de stroom is ingeschakeld en dat de monitor normaal werkt. Een knipperend blauw licht geeft aan dat er geen videobron is, er geen horizontaal of verticaal signaal is gedetecteerd of dat de spanning laag is. Zorg ervoor dat uw computer is ingeschakeld en dat alle videokabels volledig zijn ingestoken en/of aangesloten.

OSD

Het On-Screen Display (OSD) menu kan worden gebruikt om de instellingen van uw monitor aan te passen en verschijnt op het scherm nadat u de monitor hebt ingeschakeld en op de knop M () hebt gedrukt.
Wanneer u de monitor voor het eerst gebruikt, worden de instellingen automatisch aangepast aan de optimale instellingen volgens de standaardconfiguratie-instellingen van uw computer.

1. Druk op een van de knoppen (M, , , E, ) om het navigatievenster te activeren.


2. Druk op M () om het OSD-menu te openen.

3. Druk op ( ) of () om door functies te bladeren.
   • Markeer de gewenste functie en druk vervolgens op M () om het submenu te openen.
   • Druk op ( ) of () om door submenu's te bladeren en druk vervolgens op M ( ) om de gewenste functie te markeren.
   • Druk op ( ) of () om een optie te markeren en druk vervolgens op M ( ) om de instellingen te bevestigen en het huidige scherm te verlaten.
4. Druk op E ( ) om het huidige scherm te verlaten.

OSD-menufuncties

ECO-modi en Gameplus

1. Druk op een van de knoppen (M, , , E, ) om het navigatievenster te activeren.

2. Druk op ( ) om tussen Gameplus-modi te schakelen. Kies het dradenkruispictogram dat het beste bij uw spel past. Deze spelpictogrammen zijn primair ontworpen om uw doel te optimaliseren tijdens schietspellen, hoewel ze ook voor andere scenario's kunnen worden gebruikt.

3. Druk op ( ) om tussen ECO-modi te schakelen. Deze modi omvatten Standard, Photo, Movie, Game, FPS en RTS en kunnen worden gebruikt om instellingen te optimaliseren op basis van uw activiteit. De standaardmodus is geschikt voor de meeste activiteiten.

4. Druk op E ( ) om de kleur gamut-modus te schakelen tussen "Limited" (Beperkt) en "Full" (Volledig) wanneer de optimale configuratie wordt gebruikt (d.w.z. compatibele grafische kaart en DP- of HDMI-kabels).


Probleemoplossing

Het scherm is leeg

• Druk op de aan/uit-knop om de monitor in te schakelen.
• Controleer of de instellingen voor helderheid en contrast normaal zijn ingesteld.
• Controleer of het indicatielampje knippert. Zo ja, dan is er geen signaal van uw videobron.
• Als uw bron een notebook of laptop is, zorg er dan voor dat de instellingen ervan in spiegel- of uitbreidingsmodus staan en dat het apparaat zelf is ingeschakeld.

De afbeelding is onscherp

• Zorg ervoor dat de videokabel aan beide uiteinden correct is aangesloten.

Het scherm knippert

• Probeer een andere stroombron. Onvoldoende stroom kan dit probleem veroorzaken.
• Zorg ervoor dat apparaten zoals niet-afgeschermde luidsprekers, fluorescentielampen, AC-transformatoren, tafelventilatoren enz. zich op een veilige afstand van uw scherm bevinden om magnetische storingen te voorkomen.

De kleuren lopen door of visuele effecten lijken ongebruikelijk

• Als uw scherm helemaal rood of blauw is, of als er kleuren verdwijnen, controleer dan of de kabel correct is aangesloten. Een losse verbinding kan een slecht signaal veroorzaken.
• Probeer verbinding te maken met een andere videobron ter vergelijking.

Het scherm lijkt ongebruikelijk te scrollen, rollen of bewegen

• Controleer of uw bronfrequentie binnen 144Hz ligt.
• Sluit de videokabel opnieuw aan en zorg ervoor dat deze goed vastzit.

De monitor moet worden schoongemaakt

• Zorg ervoor dat de monitor is uitgeschakeld voordat u hem schoonmaakt.
• Gebruik altijd een zachte, niet-schurende doek bij het schoonmaken.
• Gebruik een droge, niet-schurende doek om vuil of stof voorzichtig te verwijderen.
• Maak indien nodig een niet-schurende doek licht vochtig met water en maak het oppervlak voorzichtig schoon.
• Gebruik nooit schoonmaakmiddelen op basis van alcohol of ammoniak.
• Spuit nooit vloeistof rechtstreeks op een deel van de monitor.

Het indicatielampje werkt niet

• Controleer of de stroom is ingeschakeld.
• Controleer of de stroomkabel is aangesloten op een stopcontact.

Kan niet plug and play

• Zorg ervoor dat de monitor compatibel is met de pc.
• Zorg ervoor dat de grafische kaart compatibel is met de monitor.
• Controleer de kabelconnectoren op gebogen of beschadigde pinnen. Vervang de kabels indien nodig.

Dim beeld

• Pas de helderheid en contrastverhouding aan.

Beeldtrilling/moirepatroon

• Elektrische apparatuur in de buurt kan de monitor storen.

Het indicatielampje brandt of knippert, maar er wordt geen beeld weergegeven op het scherm

• Controleer of de monitor is ingeschakeld.
• Controleer of de grafische kaart correct is geïnstalleerd.
• Controleer of de signaalleiding stevig is verbonden met de monitor.
• Controleer de kabelconnectoren op gebogen of beschadigde pinnen. Vervang de kabels indien nodig.

Kleurtekort (rood, groen of blauw)

• Controleer of de pinnen in de interface gebogen zijn.

De beeldpositie is niet gecentreerd/de grootte is niet correct

• Pas de klok- of auto-instelling aan.

Kleurverschil (kleuren zijn niet geoptimaliseerd)

• Pas de RGB-kleur aan of reset de kleurtemperatuur.

Specificaties

Veiligheidsmaatregelen

Lees en neem de volgende waarschuwingen en informatie hieronder in acht.

1. Haal altijd de stekker van uw monitor uit het stopcontact voordat u deze schoonmaakt. Het wordt aanbevolen om een droge doek of een licht vochtige doek te gebruiken om uw monitor schoon te maken. Een droge doek is echter het veiligst. Als u een vochtige doek gebruikt, wacht dan tot uw monitor volledig droog is voordat u hem weer aansluit.
2. Gebruik geen reinigers en/of vloeistoffen op basis van alcohol of ammoniak om uw monitor schoon te maken.
3. Deze monitor heeft ventilatieopeningen aan de achterkant van het apparaat. Vermijd het blokkeren van deze openingen om te voorkomen dat de monitor oververhit raakt.
4. Plaats deze monitor niet in de buurt van warmtebronnen, bijvoorbeeld draagbare kachels of verwarmingsopeningen, omdat dit schade aan uw monitor kan veroorzaken.
5. Spuit geen reiniger en/of vloeistof rechtstreeks op het scherm van de monitor of een ander deel van de monitor.
6. Steek niets in een deel van de monitor, vooral niet in de ventilatieopeningen.
7. Zorg er altijd voor dat uw monitor op een veilige, vlakke ondergrond staat om te voorkomen dat deze valt en schade oploopt.
8. Haal de stekker van uw monitor uit het stopcontact tijdens langere perioden van niet-gebruik.
9. Plaats geen zware voorwerpen op de monitor of monitorkabels.
10. Probeer de monitor niet te demonteren of onderdelen ervan te verwijderen. Elke demontage of wijziging enz. die niet wordt uitgevoerd door een geautoriseerde technicus kan leiden tot schade aan de monitor en/of mogelijke blootstelling aan hoogspanningselektriciteit, wat kan leiden tot ernstig letsel of de dood.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
