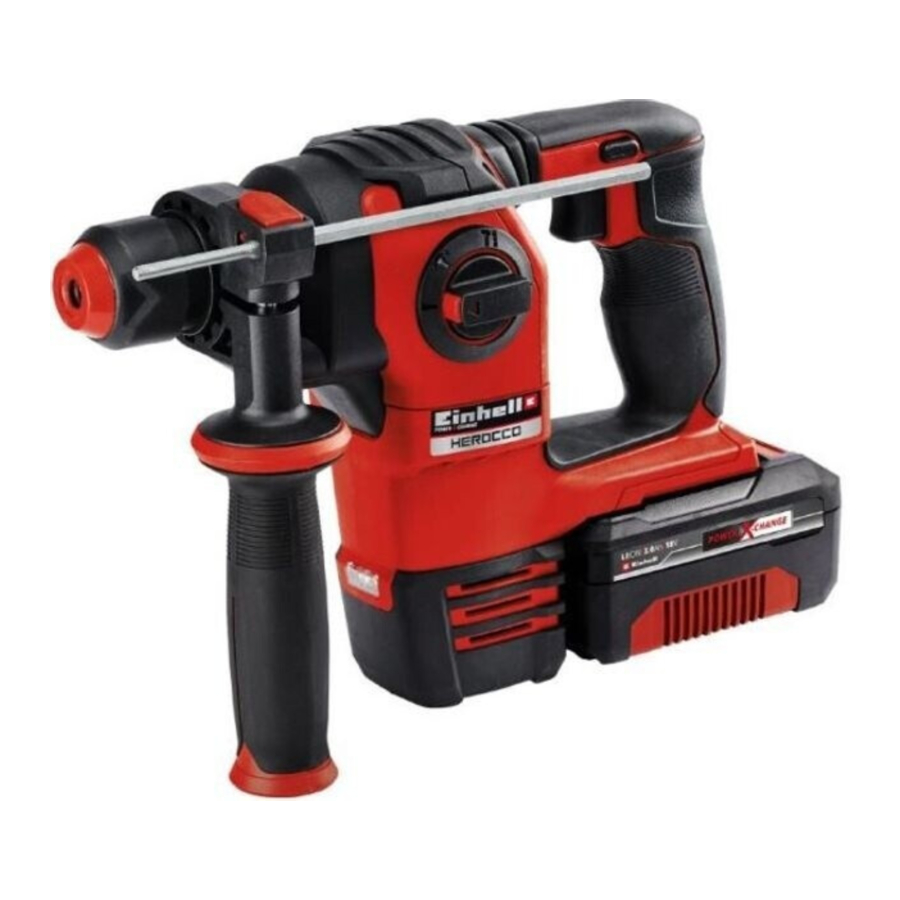

EINHELL HEROCCO Handleiding

Veiligheidsvoorschriften

Gevaar! - Lees de bedieningsinstructies om het risico op letsel te verminderen

Let op! Draag oorkappen. De impact van lawaai kan gehoorbeschadiging veroorzaken.

Let op! Draag een ademmasker. Er kan stof ontstaan dat schadelijk is voor de gezondheid bij het bewerken van hout en andere materialen. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Let op! Draag een veiligheidsbril. Vonken die tijdens het werken worden gegenereerd of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Selecteer alleen tussen de afzonderlijke functies als de apparatuur stilstaat. Als u dit punt niet in acht neemt, kan de apparatuur beschadigd raken.

Draai en duw de SDS-Plus boor zo ver mogelijk in de gereedschapshouder. Het gereedschap wordt automatisch vergrendeld.

1. Trek de vergrendelingshuls terug en houd deze vast!
2. Verwijder het gereedschap!

Bewaar de batterijen alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C.
Plaats alleen volledig opgeladen batterijen in de opslag (minstens 40% opgeladen).

Veiligheidsklasse II

Alleen voor gebruik in droge ruimtes.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie altijd beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Layout en meegeleverde artikelen

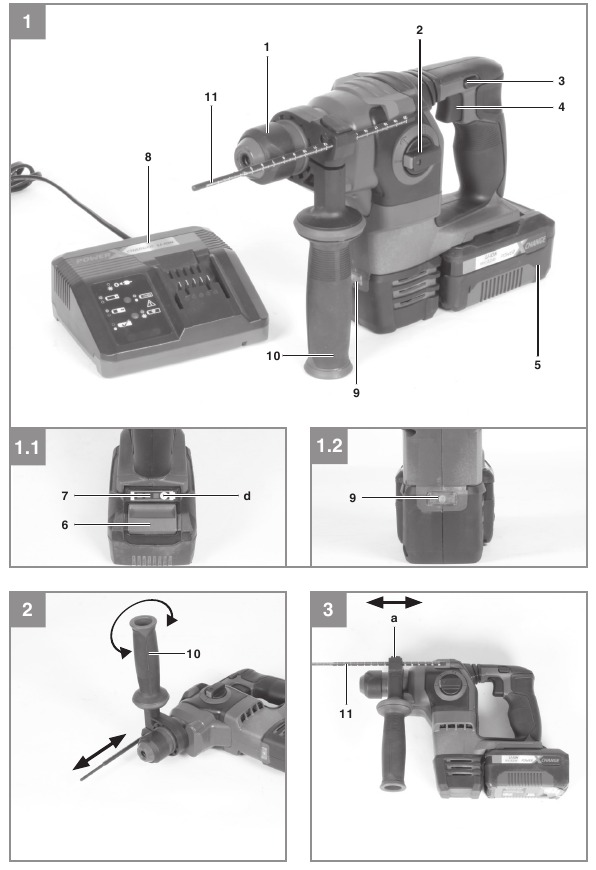

Layout (Afb. 1)

1. Vergrendelingshuls
2. Selectieschakelaar boor/klopboor/beitel
3. Omschakelaar
4. Aan/uit-schakelaar
5. Accupack
6. Pushlock-knop
7. Indicator accucapaciteit
8. Oplader
9. LED-lamp
10. Extra handgreep
11. Dieptestop

Meegeleverde artikelen
Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en op vertoon van een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Accu-klopboormachine
• Extra handgreep
• Dieptestop
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De apparatuur is ontworpen voor boorwerkzaamheden met hamerwerking in beton, steen en baksteen, waarbij altijd de juiste boor moet worden gebruikt. De apparatuur is ook geschikt voor schroefwerkzaamheden en boren in hout en staal.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Motorvoeding: 18 V DC

Stationair toerental: 0-1200 min^-1

Met de klok mee/tegen de klok in: Ja

Slagfrequentie: 0-5500 min^-1

Slagkracht: 2,2 J

Boorcapaciteit beton/steen (max.): 20 mm

Uitgangsspanning acculader: 20 V d. c.

Uitgangsstroom acculader: 1,5 A

Netspanning voor oplader: 200-250 V~ 50-60 Hz

Batterijtype: Lithium-ion

Aantal batterijcellen: 10

Batterijcapaciteit: 3,0 Ah

Gewicht: 2,1 kg

De apparatuur wordt geleverd zonder oplaadbare batterijen en zonder oplader en mag alleen worden gebruikt met de lithium-ionbatterijen van de Power-X-Change series!

De lithium-ionbatterijen van de Power-X-Change series mogen alleen worden opgeladen met Power-X chargers.

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.

L_pA geluidsdrukniveau 92 dB(A)

K_pA onzekerheid 3 dB

L_WA geluidsvermogensniveau 103 dB(A)

K_WA onzekerheid 3 dB

Draag oorkappen.
De impact van lawaai kan gehoorbeschadiging veroorzaken.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Klopboren in beton
Trillingsemissiewaarde a_h = 9,5 m/s²
K onzekerheid = 1,5 m/s²

Beitelen
Trillingsemissiewaarde a_h = 13,9 m/s²
K onzekerheid = 1,5 m/s²

De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van de manier waarop de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden. De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met andere elektrische gereedschappen.

De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat onderhouden wanneer dat nodig is.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en lay-out van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende langere tijd wordt gebruikt of niet correct wordt geleid en onderhouden.

Beperk de bedrijfstijd.
Alle fasen van de bedrijfscyclus moeten in aanmerking worden genomen (bijvoorbeeld tijden waarin het elektrische gereedschap is uitgeschakeld en tijden waarin het gereedschap is ingeschakeld maar zonder belasting werkt).

Voordat u de apparatuur gebruikt

Lees de volgende informatie aandachtig door voordat u de draadloze slagschroevendraaier in gebruik neemt:

1. Laad de accu alleen op met een oplader uit de Power-X-Change-serie.
2. Gebruik alleen scherpe boortjes en schroevendraaierbits die geschikt zijn voor het beoogde doel en in perfecte staat verkeren.
3. Controleer met een kabel-/pijpleidingzoeker het gebied waaraan u wilt werken op verborgen elektrische kabels en gas- en waterleidingen.

Extra handgreep
(Fig. 2/Item 10)

Om veiligheidsredenen mag u de klopboormachine alleen met de extra handgreep gebruiken. De extra handgreep (10) stelt u in staat om meer stabiliteit te bereiken tijdens het gebruik van de klopboormachine. Om veiligheidsredenen mag de machine niet worden gebruikt zonder de extra handgreep (10). De extra handgreep (10) is met een klem aan de klopboormachine bevestigd. Als u de handgreep tegen de klok in draait (vanuit de handgreep gezien), wordt de klem losgemaakt. Als u de handgreep met de klok mee draait, wordt de klem vastgedraaid.

Maak eerst de klem van de extra handgreep los. Vervolgens kunt u de extra handgreep (10) in de meest comfortabele werkpositie draaien. Draai nu de extra handgreep (10) weer in de tegenovergestelde richting totdat de extra handgreep (10) vastzit.

De dieptestop monteren en afstellen
(Fig. 3/Item 11)

De dieptestop (11) wordt op zijn plaats gehouden door een aantal vergrendelpunten.

• Druk op de knop (a) en houd deze ingedrukt terwijl u de dieptestop (11) in de geleider duwt.
• Stel de dieptestop (11) in op hetzelfde niveau als de boor.
• Trek de dieptestop terug met de gewenste boordiepte en laat vervolgens de knop (a) los.
• De dieptestop (11) is nu automatisch in de juiste positie vergrendeld.
• Boor nu het gat totdat de dieptestop (11) het werkstuk raakt.

Een gereedschap plaatsen (fig. 4)


Zet de omschakelaar (3) in de middelste stand wanneer u werkzaamheden aan de apparatuur uitvoert (bijvoorbeeld het vervangen van het gereedschap, onderhoudswerkzaamheden, enz.).

• Reinig het gereedschap voordat u het monteert en breng een dunne laag bitvet aan op de gereedschapsas.
• Draai en duw het stofvrije gereedschap zo ver mogelijk in de gereedschapsbevestiging (b). Het gereedschap wordt automatisch vergrendeld.
• Controleer of de bit op zijn plaats is vergrendeld door eraan te trekken.

Een gereedschap verwijderen (fig. 5)

Trek de vergrendelingshuls (1) naar achteren en houd deze vast en verwijder het gereedschap.

Bediening

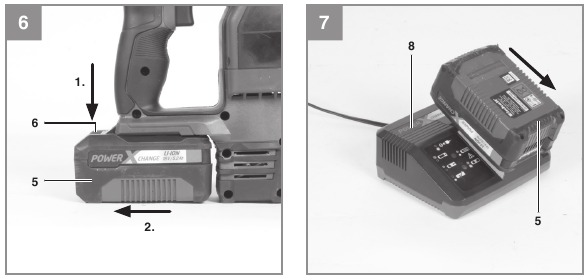

De LI-accu opladen (fig. 6/7)

1. Verwijder de accu (5) van de handgreep door de vergrendelknop (6) naar beneden te drukken.
2. Controleer of uw netspanning hetzelfde is als die op het typeplaatje van de acculader staat vermeld. Steek de stekker van de oplader (8) in het stopcontact. De groene led begint dan te knipperen.
3. Schuif de accu op de acculader.

In het gedeelte Opladerindicator vindt u een tabel met een uitleg van de led-indicator op de oplader.

Als de accu niet wordt opgeladen, controleer dan het volgende:

• spanning op het stopcontact
• of er goed contact is bij de laadcontacten van de laadeenheid

Als de accu nog steeds niet wordt opgeladen, stuur dan

• de oplader en laadadapter • en de accu naar onze klantenservice.

Om ervoor te zorgen dat artikelen goed verpakt en afgeleverd worden wanneer u ze naar ons opstuurt, kunt u contact opnemen met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.

Zorg er bij het verzenden of weggooien van accu's en draadloos gereedschap altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat de accu lang meegaat, moet u ervoor zorgen dat u deze onmiddellijk oplaadt. U moet de accu opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accu nooit volledig ontladen. Dit zal ertoe leiden dat deze een defect ontwikkelt.

Draaischakelaar boormachine / klopboormachine / beitel (fig. 8)

• Druk voor het boren op de knop (E) op de draaischakelaar (2) en draai tegelijkertijd de draaischakelaar (2) naar stand A.
• Druk voor het klopboren op de knop (E) op de draaischakelaar (2) en draai tegelijkertijd de draaischakelaar (2) naar stand B.
• Druk voor het beitelen op de knop (E) op de draaischakelaar (2) en draai tegelijkertijd de draaischakelaar (2) naar stand C.
• In schakelstand C is de beitel niet vergrendeld.
• Druk voor het beitelen op de knop (E) op de draaischakelaar (2) en draai tegelijkertijd de draaischakelaar (2) naar stand D.
• De beitel is vergrendeld in stand D.

U hoeft slechts lichte contactdruk uit te oefenen bij het klopboren. Overmatige contactdruk zal de motor onnodig belasten. Controleer de boortjes regelmatig. Slijp of vervang botte boortjes.

Omschakelaar (fig. 9)

Met behulp van de omschakelaar (3) boven de Aan/Uit-schakelaar (4) kunt u de draairichting van de apparatuur selecteren en de apparatuur vergrendelen, zodat deze niet per ongeluk kan worden ingeschakeld. U kunt kiezen tussen draaien met de klok mee en tegen de klok in. Om schade aan de tandwielen te voorkomen, mag de draairichting alleen worden gewijzigd wanneer de apparatuur stilstaat. Wanneer de omschakelaar (3) zich in de middelste stand bevindt, is de Aan/Uit-schakelaar (4) geblokkeerd.

Om gevaar te voorkomen, mag de machine alleen met de twee handgrepen worden vastgehouden.

Anders kunt u een elektrische schok krijgen als u in elektrische kabels boort!

Aan/uit-schakelaar (fig. 9)
Traploze snelheidsregeling is mogelijk met de Aan/Uit-schakelaar (4). Hoe verder u de schakelaar indrukt, hoe hoger de snelheid van de apparatuur.

Inschakelen:
Druk op de Aan/Uit-schakelaar (4).

Uitschakelen:
Laat de Aan/Uit-schakelaar (4) los.

Accucapaciteitindicator (fig. 10)

Druk op de knop voor de accucapaciteitindicator (d). De accucapaciteitindicator (7) geeft de laadstatus van de accu weer met behulp van 3 led's.

Alle 3 led's branden:
De accu is volledig opgeladen.

2 of 1 led('s) branden:
De accu heeft een voldoende resterende lading.

1 led knippert:
De accu is leeg, laad de accu op.

Alle led's knipperen:
De accu is volledig ontladen en is defect. Gebruik of laad een defecte accu niet op.

Ledlampje (fig. 1)
Het ledlampje (9) kan worden gebruikt bij slechte lichtomstandigheden om het gebied te verlichten waar u wilt boren of schroeven. Het ledlampje (9) gaat automatisch branden zodra u op de Aan/Uit-schakelaar (4) drukt.

Schroeven
Het is raadzaam om zelfcentrerende schroeven (bijv. Torx, kruiskopschroef) te gebruiken, omdat u hierdoor veilig en betrouwbaar kunt werken. Zorg er altijd voor dat de gebruikte bit dezelfde grootte en vorm heeft als de schroef.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze af met perslucht bij lage druk.
• We raden aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud
Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen
Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Type eenheid
• Artikelnummer van de eenheid
• ID-nummer van de eenheid
• Reserveonderdeelnummer van het benodigde reserveonderdeel Ga voor onze meest recente prijzen en informatie naarwww.Einhell-Service.com

Tip! Voor goede resultaten raden we hoogwaardige accessoires van aan!
