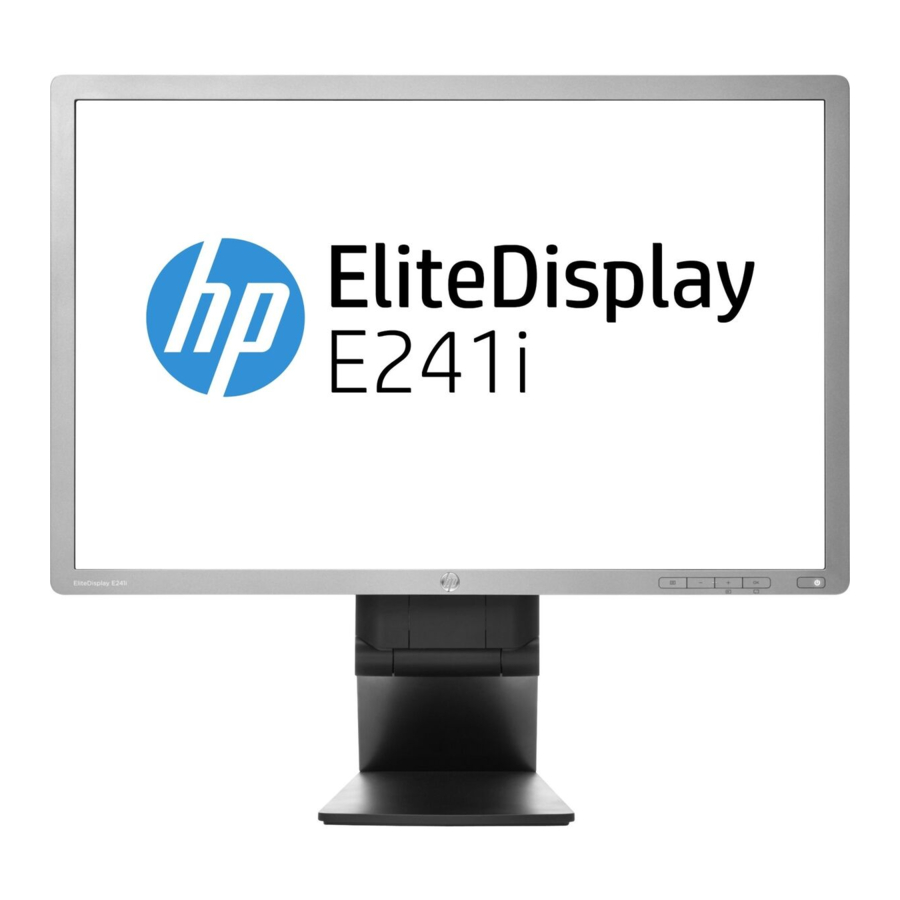

HP EliteDisplay E241i handleiding

Items die een selectieve behandeling vereisen

1. De onderstaande items zijn geclassificeerd als items die een selectieve behandeling vereisen.
2. Voer de hoeveelheid items in het product die een selectieve behandeling vereisen in de rechterkolom in, indien van toepassing.

Benodigde hulpmiddelen

Geef het type en de grootte van de gereedschappen op die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Productdemontageproces

Geef de basisstappen weer die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen:

1. Verwijder de schroef (*4) en verwijder de voet van de standaard van de beeldschermkop
2. Verwijder de achterklep van de beeldschermkop
3. Verwijder rubber van de achterklep
4. Verwijder de voorklep van de beeldschermkop
5. Verwijder de schroef (*4) van de chassisafdekking en verwijder het paneel
6. Verwijder de schroef (*14) van de P.C.B & verwijder de chassisafdekking
7. Verwijder pakking (*2) van de chassisafdekking
8. Verwijder de schroef (*3) van de voorklep en verwijder de functietoets P.C.B
9. Verwijder het HP logo en OSD & de aan/uit-knop van de voorklep
10. Verwijder de schroef (*4) en verwijder de VESA BKT van de standaard
11. Verwijder de schroef (*4) van de standaard en verwijder VESA POM en de haaienvin-ophefklep van de standaard
12. Verwijder de achterklep van de verhoger en de kabelafdekking van de standaard
13. Verwijder de schroef (*6) van de standaardverhoger BKT en verwijder de voorklep van de verhoger van de standaard
14. Verwijder de schroef (*2) van de standaard BKT en verwijder de kantelafdekking (links en rechts) van de standaard
15. Verwijder de achterklep van de arm van de standaardarm BKT
16. Verwijder de schroef (*4) van de voorklep van de arm en verwijder de voorklep van de arm
17. Verwijder rubber (*8) van de voet van de standaard
18. Verwijder de schroef (*8) van de voet BKT en verwijder de voetafdekking & draaibare ruimteafdekking van de voet BKT van de standaard
19. LCD-PANEEL EXPLODEREN

Optionele afbeelding. Als het demontageproces complex is, voegt u hieronder een grafische illustratie in om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).

HP E241i-demontageproces

• Kite Hong
• Werktuigbouwkundige
• 07-11-2013

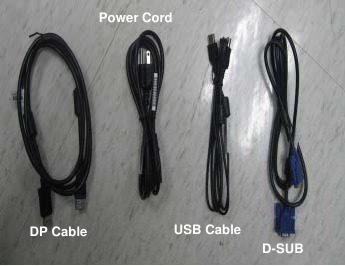

Ontledingsproces van externe elektrische kabels

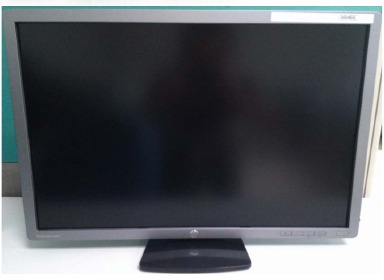

1. Verwijder de kabel van de beeldschermkop.

2. Voltooiing van de ontleding.

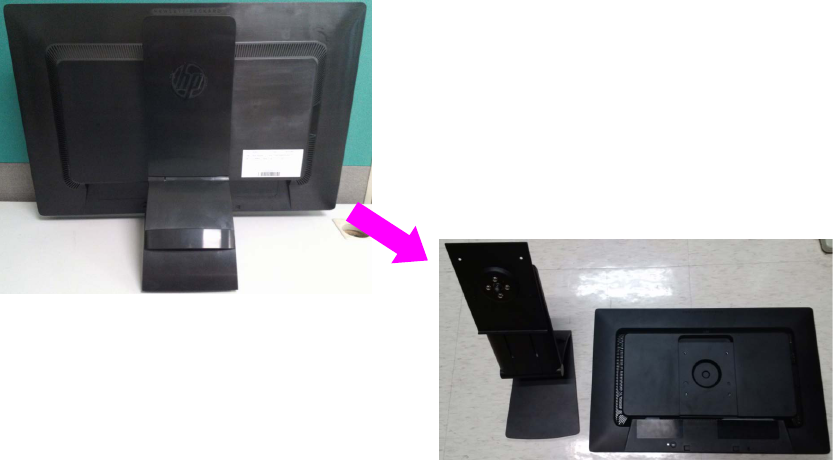

Verwijder de schroef (*4) en verwijder de voet van de standaard van de beeldschermkop

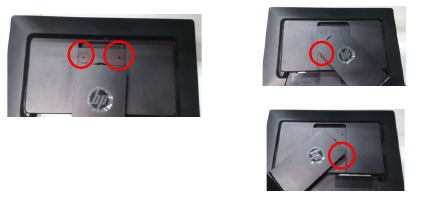

1. Verwijder de schroef (*4)

2. Verwijder de voet van de standaard van de beeldschermkop.

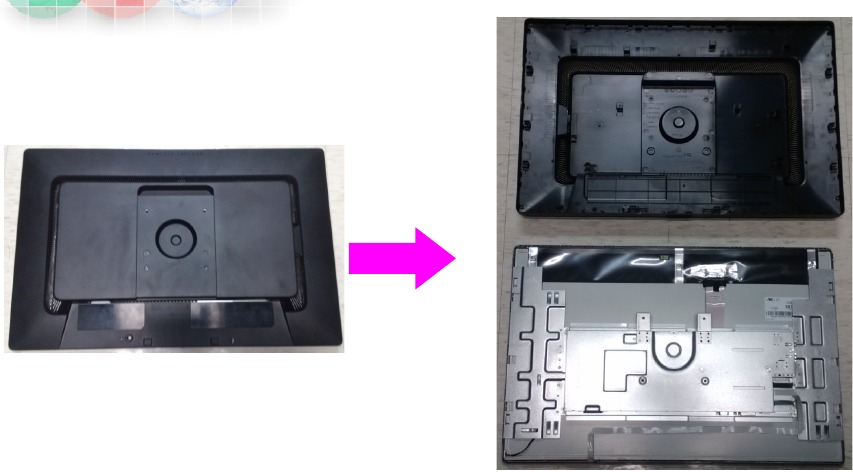

Verwijder de achterklep van de beeldschermkop

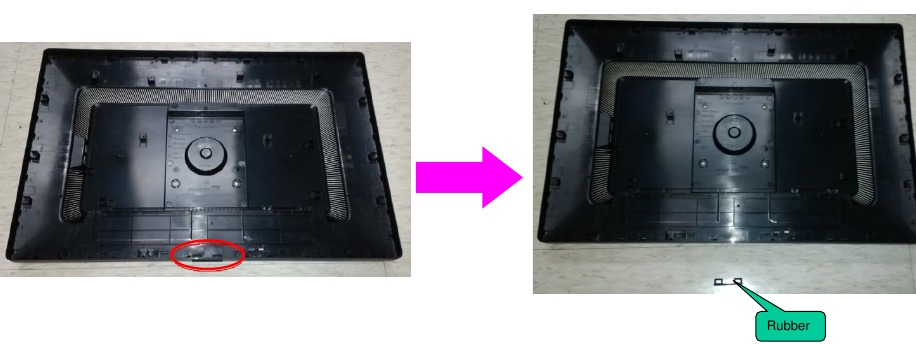

Verwijder rubber van de achterklep

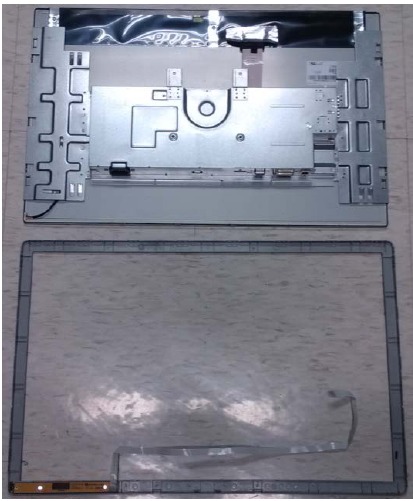

Verwijder de voorklep van de beeldschermkop

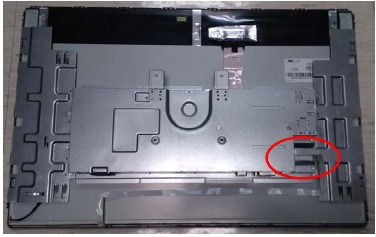

1. Verwijder de kabelconnector van de functietoets

2. Verwijder de voorklep.


Schroef (*4) van de chassisafdekking verwijderen en paneel verwijderen

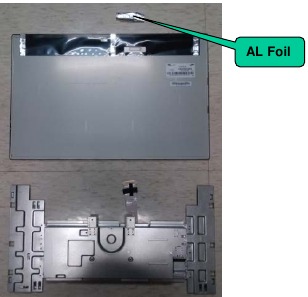

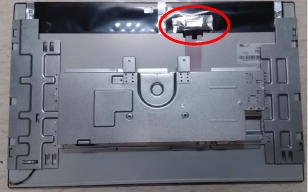

1. AL-folie van het paneel verwijderen

2. Schroef (x4) van de chassisafdekking verwijderen

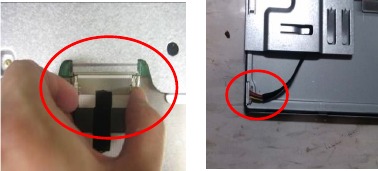

3. Connector van het paneel verwijderen.

4. Het paneel verwijderen.


Schroef (*14) van de printplaat verwijderen & Chassisafdekking verwijderen

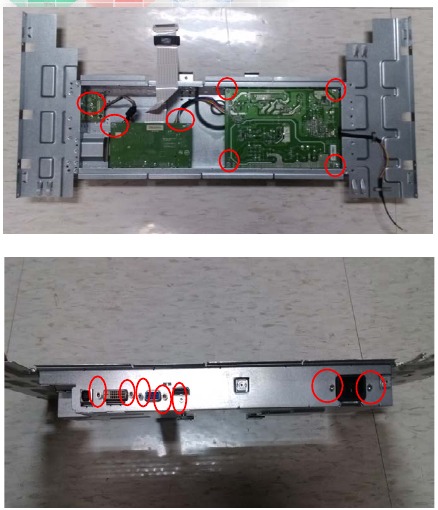

1. Schroef (x14) van de printplaat verwijderen

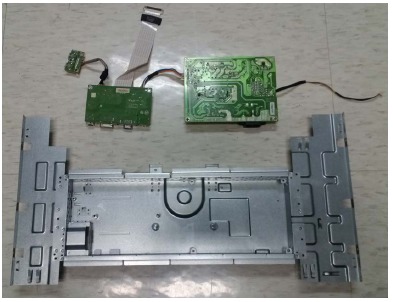

2. Chassisafdekking verwijderen

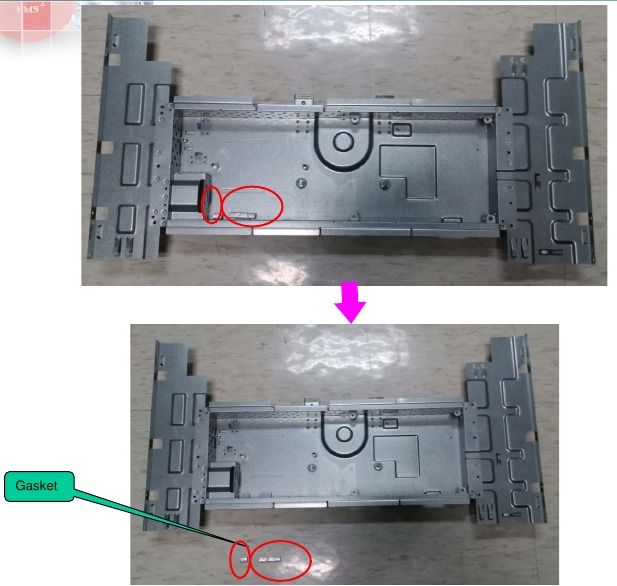

Pakking van de chassisafdekking verwijderen

Schroef (*3) van de voorkant verwijderen & Functietoets printplaat verwijderen

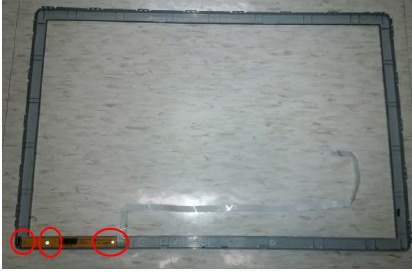

1. Drie schroeven van de voorkant verwijderen.

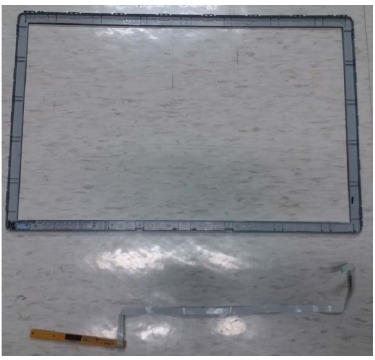

2. Toetsenbord van FC verwijderen


HP-logo en OSD- & aan/uit-knop van de voorkant verwijderen

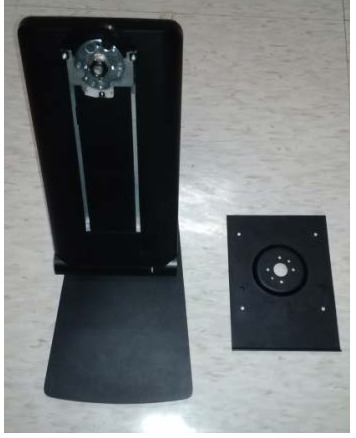

Schroef (*4) verwijderen en VESA BRKT van de standaard verwijderen

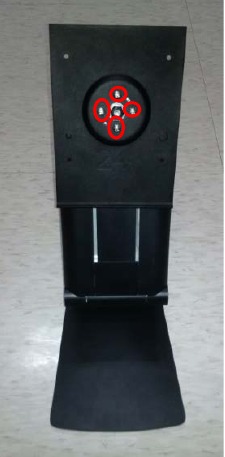

1. 4 schroeven verwijderen


2. VESA BRKT van de standaard verwijderen

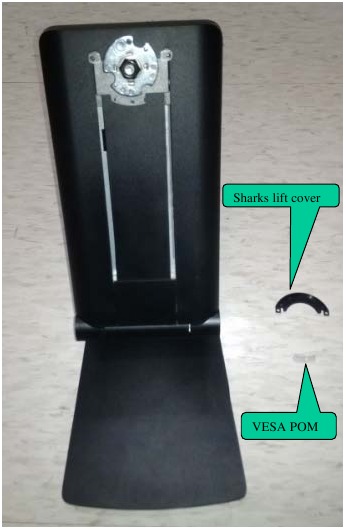

VESA POM en Sharks-liftdeksel van de standaard verwijderen

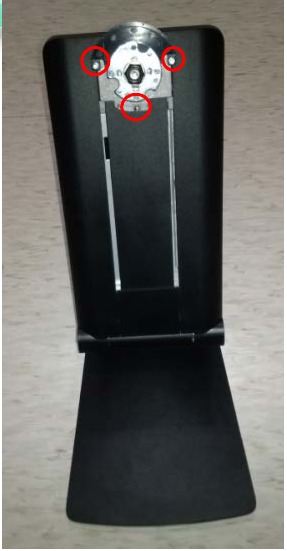

1. Schroef (*4) van de standaard verwijderen

2. VESA POM en Sharks-liftdeksel van de standaard verwijderen

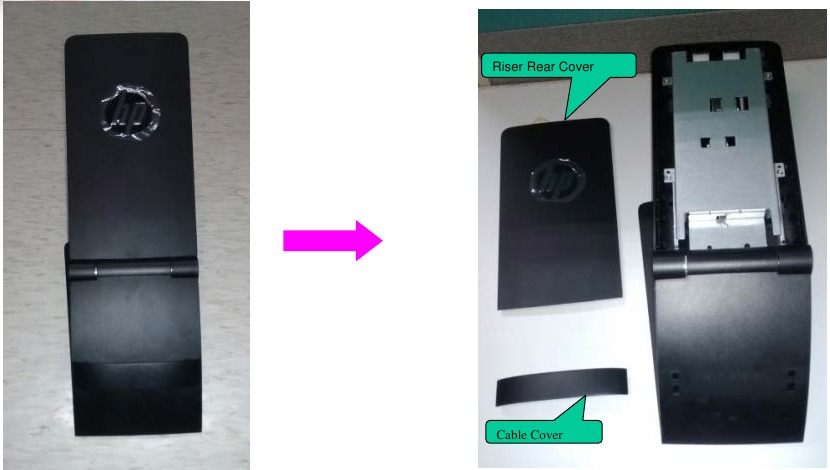

Achterkant van de voetstukverhoger en kabelafdekking van de standaard verwijderen

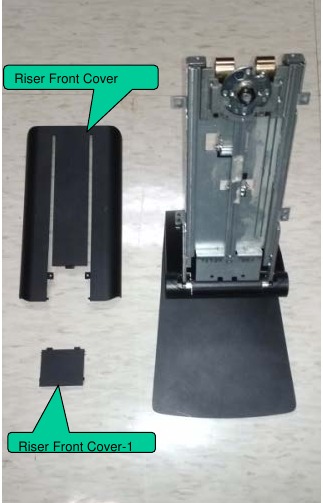

Voorkant van de voetstukverhoger van de standaard verwijderen

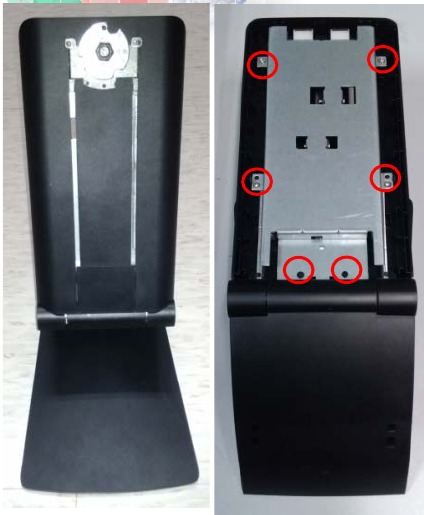

1. Schroef (*6) van de standaardvoetstuk BKT verwijderen


2. Voorkant van de voetstukverhoger van de standaard verwijderen


Kanteldeksel (links en rechts) van de standaard verwijderen

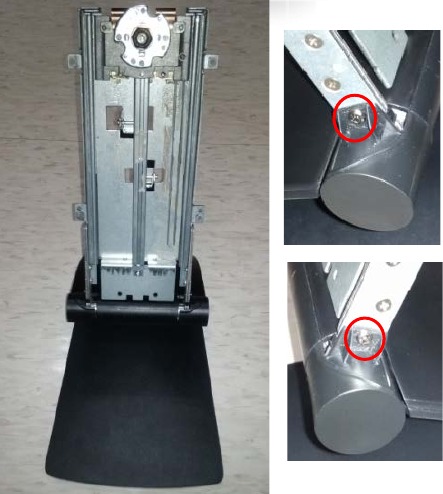

1. Schroef (*2) van de standaard BKT verwijderen

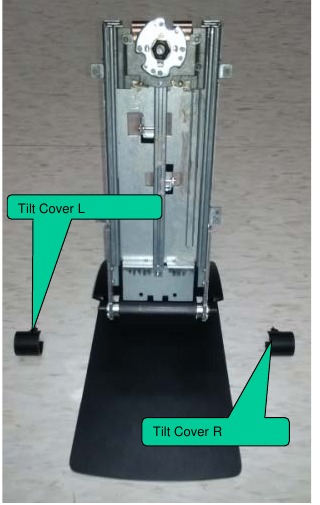

2. Kanteldeksel (links en rechts) van de standaard verwijderen

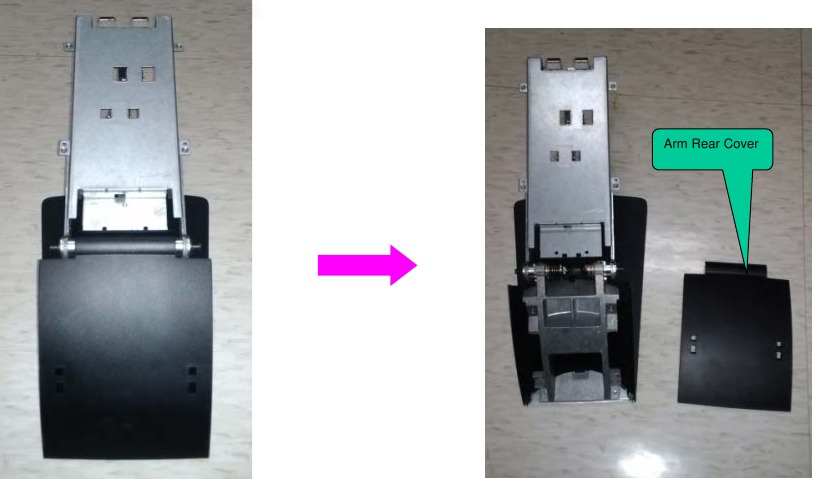

Achterkant van de arm van de standaard verwijderen

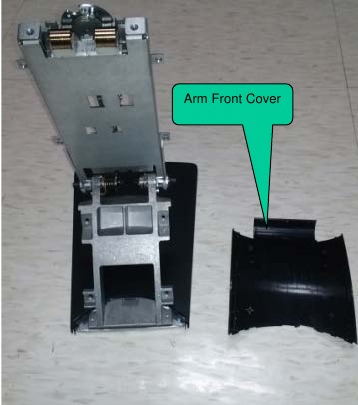

Voorkant van de arm van de standaard Arm BKT verwijderen

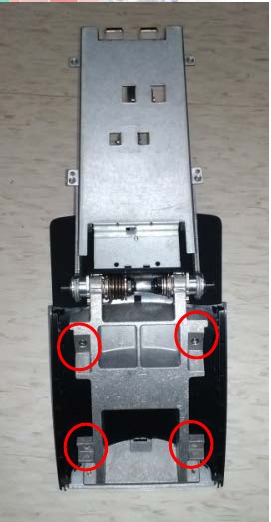

1. Schroef (*4) van de voorkant van de arm verwijderen


2. Voorkant van de arm van de standaard Arm BKT verwijderen

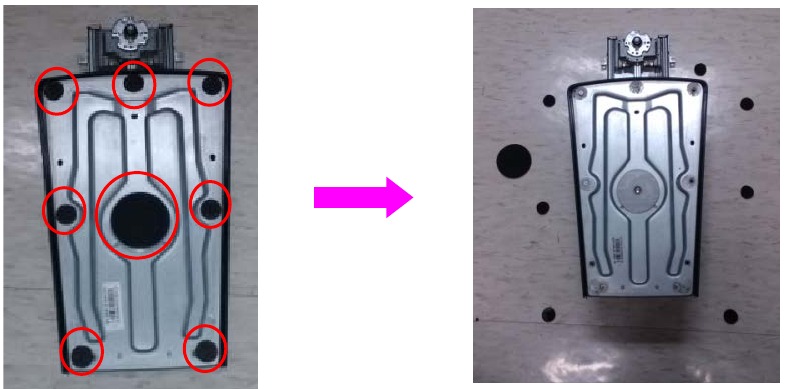

Rubberen (*8) van de voet van de standaard verwijderen

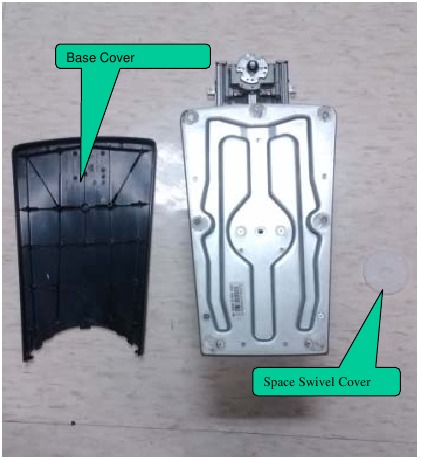

Voetdeksel & Ruimte draaibare deksel van de voet van de standaard BKT verwijderen

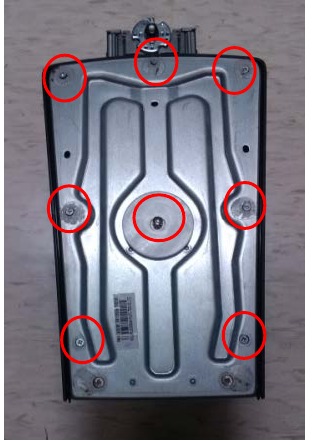

1. Schroef (*8) verwijderen


2. Voetdeksel & Ruimte draaibare deksel van de voet van de standaard BKT verwijderen

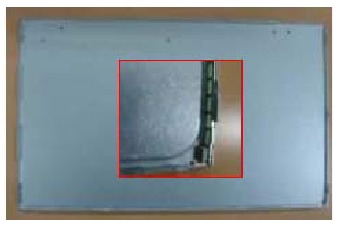

LCD-PANEEL ONTPLOFFEN

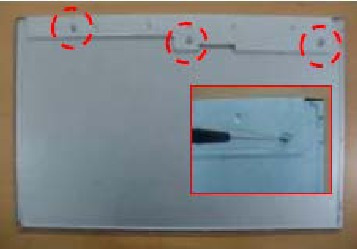

1. C/Shield-schroef losdraaien (*3), C/Shield demonteren

2. C/Top demonteren

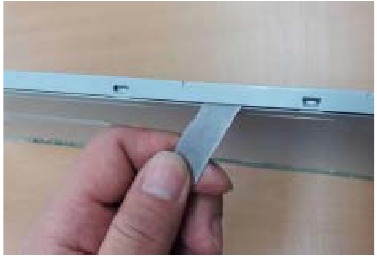

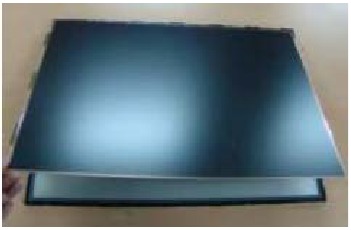

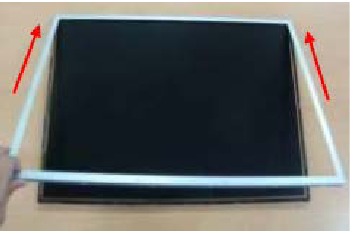

3. C/Top scheiden (duw op de C/Top vanwege beschadigingen op COF)

4. B/Ass'y scheiden

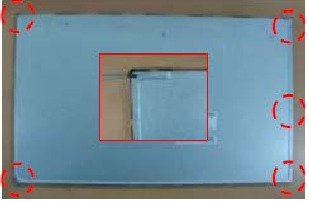

5. B/L-schroef losdraaien (*5)

6. G/Panel demonteren

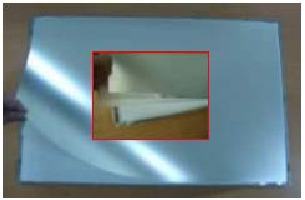

7. Optische vellen verwijderen

8. LGP verwijderen


9. Reflector verwijderen

10. LED-array scheiden van C/Bottom Assy

11. LED-array


Ontleden voltooid.
