HP M24fwa, HSD-0103-K demontagehandleiding
Items die een selectieve behandeling vereisen
- De hieronder vermelde items worden geclassificeerd als items die een selectieve behandeling vereisen.
- Voer in de rechterkolom de hoeveelheid items in het product in die een selectieve behandeling vereisen, indien van toepassing.
| Itembeschrijving | Opmerkingen | Hoeveelheid items in product |
| Gedrukte schakelingen (PCB) of gedrukte schakelingassemblages (PCA) | Met een oppervlakte van meer dan 10 vierkante cm Display Board*1, Main Board*1 | 2 |
| Batterijen, exclusief Li-ionbatterijen. | Alle typen, inclusief standaard alkaline-, knoopcel- of knoopbatterijen | 0 |
| Li-ionbatterijen. Neem alle Li-ionbatterijen op als er meer dan één wordt meegeleverd met het product (zoals een afneembare batterij van een notebooktoetsenbord, RTC-knoopcel, enz.) | Batterij(en) zijn aan het product bevestigd door (vink alle toepasselijke aan met een "x" in de "[ ]"): [ ] schroeven [ ] klikverbindingen [ ] lijm [ ] anders. Leg uit OPMERKING: voeg gedetailleerde verwijderingsprocedures toe, inclusief vereiste hulpmiddelen, in de paragrafen 3.1 en 3.2. | 0 |
| Componenten die kwik bevatten | Bijvoorbeeld kwik in lampen, displayachtergrondverlichting, scannerlampen, schakelaars, batterijen | 0 |
| Liquid Crystal Displays (LCD) met een oppervlakte van meer dan 100 vierkante cm | Inclusief displays met achtergrondverlichting met gasontladingslampen paneel*1 | 1 |
| Kathodestraalbuizen (CRT) | 0 | |
| Condensatoren / condensors (die PCB/PCT bevatten) | 0 | |
| Elektrolytische condensatoren / condensors met een diameter of hoogte van meer dan 2,5 cm | C605 in SPS-kaart | 1 |
| Externe elektrische kabels en snoeren | HDMI cable*1, VGA cable*1, Power cord*1, Audio cable*1 | 4 |
| Gasontladingslampen | 0 | |
| Kunststoffen die gebromeerde vlamvertragers bevatten en > 25 gram wegen (exclusief PCB's of PCA's die al als een afzonderlijk item hierboven zijn vermeld) | 0 | |
| Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, halfvloeistoffen (gel/pasta) en toner | Inclusief de cartridges, printkoppen, buizen, ontluchtingskamers en servicestations. | 0 |
| Componenten en afval die asbest bevatten | 0 | |
| Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten | 0 | |
| Componenten, onderdelen en materialen die radioactieve stoffen bevatten | 0 |
Vereiste hulpmiddelen
Geef het type en de grootte van de hulpmiddelen aan die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
| Hulpmiddelbeschrijving | Hulpmiddelgrootte (indien van toepassing) |
| Schroevendraaier | 2 |
| Platte schroevendraaier | 1 |
Productdemontageproces
Geef de basisstappen aan die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen, inclusief de vereiste stappen om de externe behuizing te verwijderen:
- Leg het scherm op een zachte tafel en druk op de knop van de voet om de voet te ontgrendelen en trek de voet vervolgens uit de monitorkop.
- Draai de schroef los en scheid de basis en de voet.
- Verwijder twee schroeven van de achterklep en verplaats de achterklep vervolgens op de volgende manier
- Verwijder vier schroeven van het scharnier.
- Verwijder de acetaattapes van de LVDS/LED-kabel.
- Trek de LVDS/LED-kabel uit het paneel.
- Verwijder twaalf schroeven van de achterklepsteun en M/B.
Optionele afbeelding. Als het demontageproces complex is, voegt u hieronder een grafische illustratie in om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).

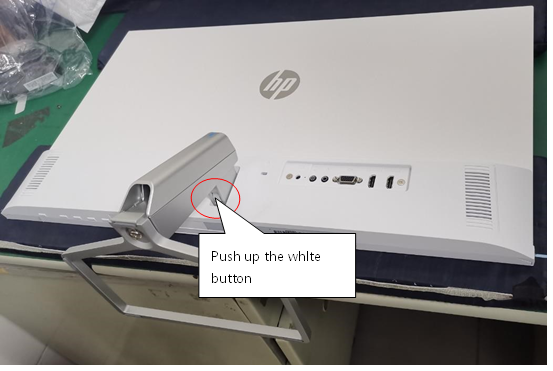

- Leg het scherm op een zachte tafel en druk op de knop van de voet om de voet te ontgrendelen en trek de voet vervolgens uit de monitorkop.
![Productdemontageproces - Stap 1]( "HP - M24fwa - Productdemontageproces - Stap 1")

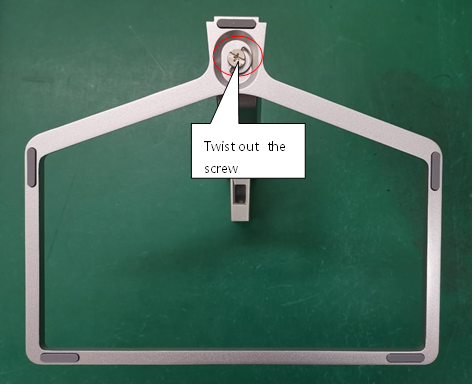

- Draai de schroef los en scheid de basis en de voet.
![Productdemontageproces - Stap 2]( "HP - M24fwa - Productdemontageproces - Stap 2")

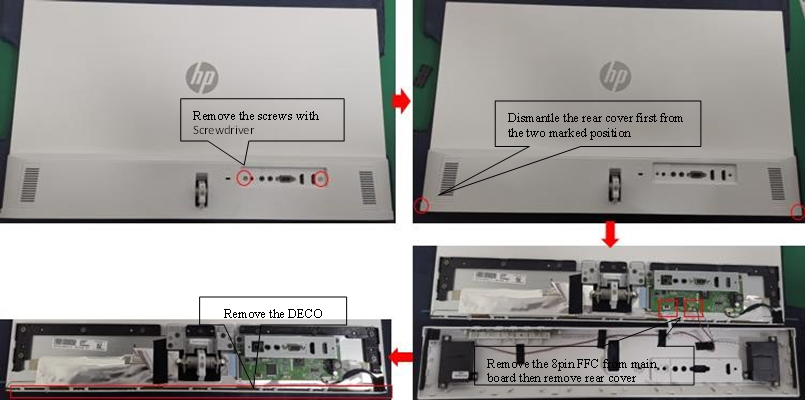

- Verwijder twee schroeven van de achterklep en verplaats de achterklep vervolgens op de volgende manier
![Productdemontageproces - Stap 3]( "HP - M24fwa - Productdemontageproces - Stap 3")

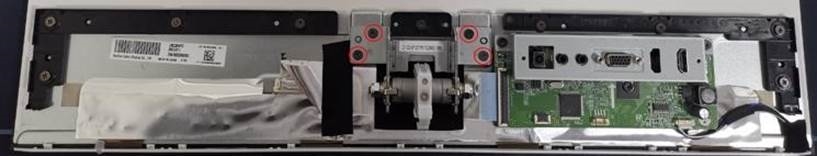

- Verwijder vier schroeven van het scharnier.
![Productdemontageproces - Stap 4]( "HP - M24fwa - Productdemontageproces - Stap 4")

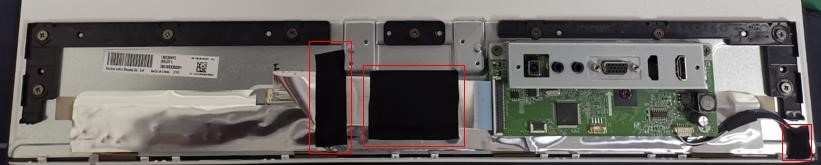

- Verwijder de acetaattapes van de LVDS/LED-kabel.
![Productdemontageproces - Stap 5]( "HP - M24fwa - Productdemontageproces - Stap 5")

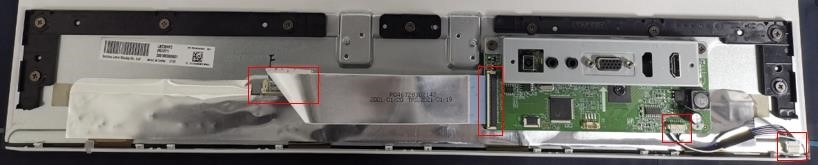

- Trek de LVDS/LED-kabel uit het paneel.
![Productdemontageproces - Stap 6]( "HP - M24fwa - Productdemontageproces - Stap 6")

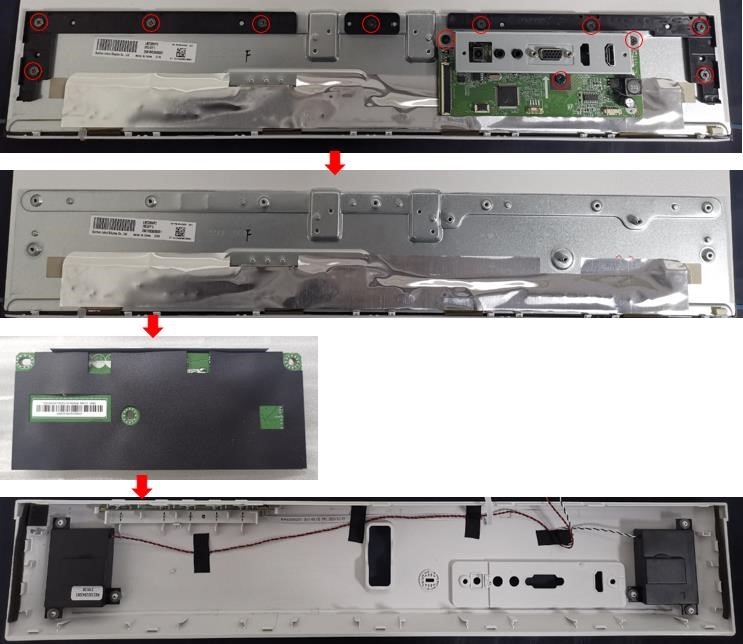

- Verwijder twaalf schroeven van de achterklepsteun en M/B.
![Productdemontageproces - Stap 7]( "HP - M24fwa - Productdemontageproces - Stap 7")
