Yealink UVC40 E2 Handleiding

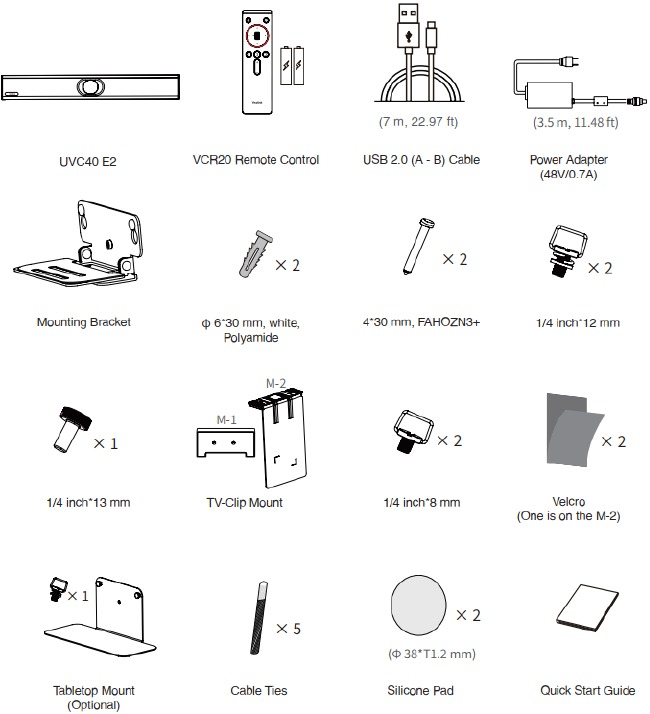

Inhoud van de verpakking

TIP

• We raden aan om de accessoires te gebruiken die door Yealink zijn geleverd of goedgekeurd. Het gebruik van niet-goedgekeurde accessoires van derden kan leiden tot slechte prestaties.
• Gebruik alleen de originele Yealink-voedingsadapter (48V/0,7A) om het endpoint op te laden. Het gebruik van een voedingsadapter van derden kan schade toebrengen aan het endpoint.

UVC40 E2 installeren

• Op een vlakke ondergrond plaatsen

• Aan een muur bevestigen

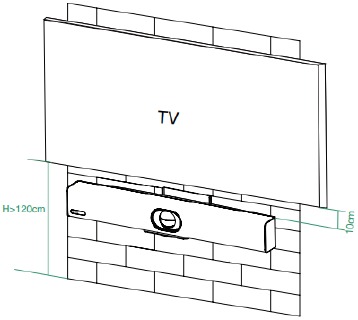

  Bevestig de UVC40 E2 onder de tv als de montagehoogte van de tv hoger is dan 120 cm.

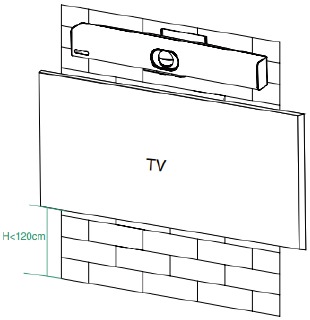

  Bevestig de UVC40 E2 boven de tv als de montagehoogte van de tv lager is dan 120 cm.

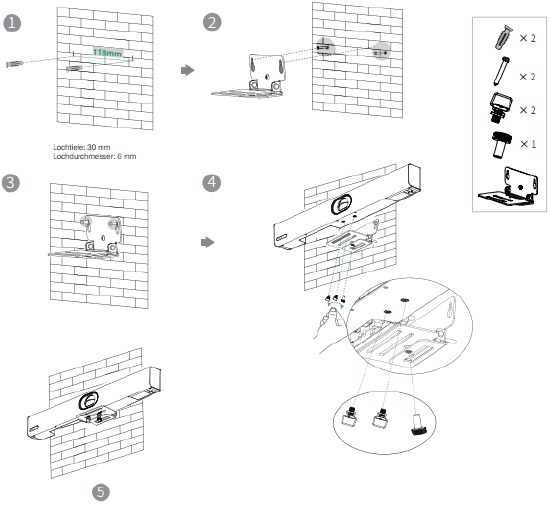

Gebruik de beugel om uw endpoint aan een muur te bevestigen. De montagehoogte is van invloed op uw camerabeeld De aanbevolen hoogte is 1,1 m boven de grond.

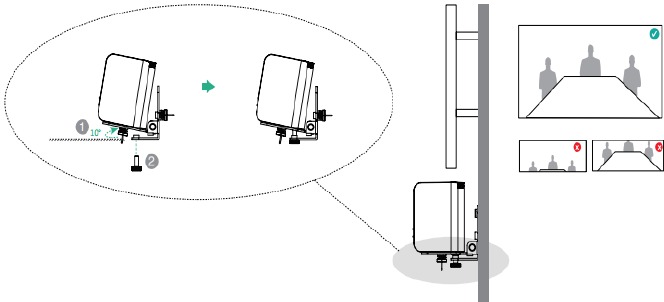

De camerahoek aanpassen

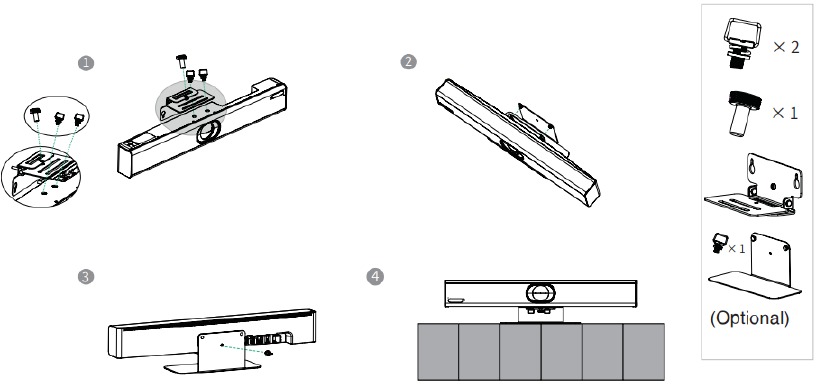

• Op de tafelstandaard monteren

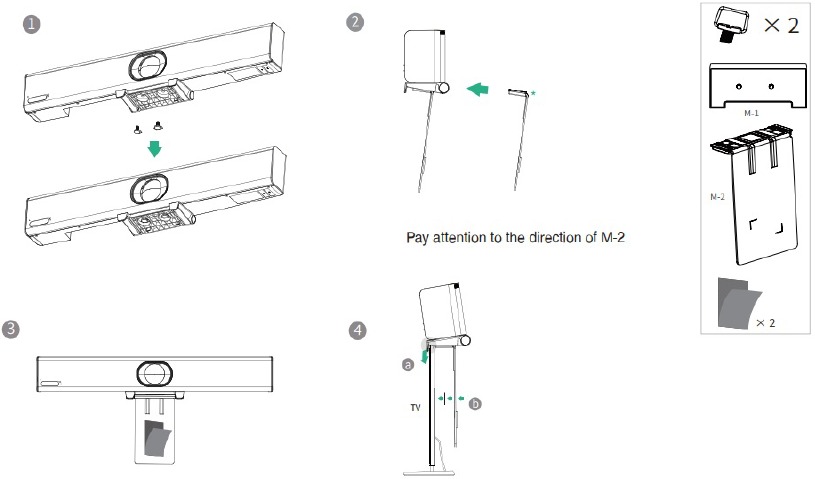

• Boven een tv of beeldscherm monteren

  Eén stuk is standaard aan de binnenkant van M-2 geplaatst

OPMERKING
De M-2-beugel kan in twee richtingen in de M-1 worden gestoken. Hier nemen we één richting als voorbeeld. Vanwege het gewicht van het apparaat is het raadzaam om het apparaat niet op dunne tv's te monteren om mogelijke vallen of schade aan het scherm te voorkomen.

Hardware-interface

Raadpleeg MVC Hardware Overview-UVC40 E2 Camera voor meer informatie.

UVC40 E2 aansluiten

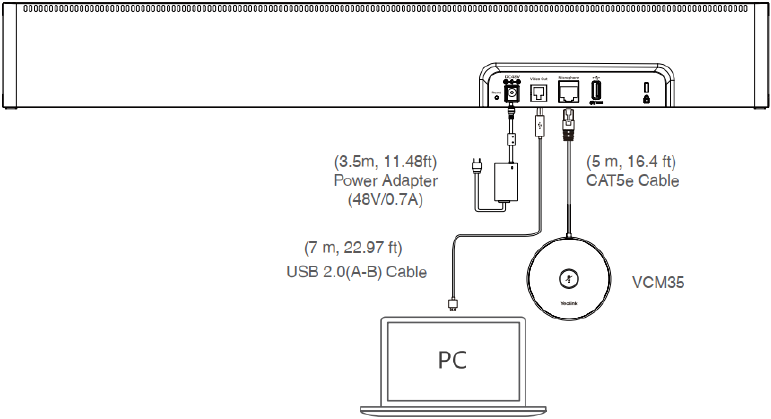

Aansluiten met VCM35

OPMERKING
Zorg er bij het aansluiten van de VCM35 voor dat het netwerk van de UVC40 E2 is uitgeschakeld op de Yealink RoomConnect (standaard uitgeschakeld; standaardwachtwoord: admin). Alleen dan kan de VCM35 worden gebruikt.

Aansluiten met VCM36-W

• Direct koppelen
  1. Sluit de USB-C-poort op de VCM36-W aan op de USB-poort op de UVC E2 met behulp van de USB-kabel (A-C). De Mute (Dempen)-LED-indicator knippert snel geel tijdens het koppelen. Zodra het knipperen stopt, geeft dit aan dat de koppeling is gelukt. U kunt dit ook controleren op de Yealink RoomConnect-software.
  2. Koppel de kabel los, dan kunt u de VCM36-W gebruiken.
• Koppelen via Yealink RoomConnect-software
  1. Sluit de USB-C-poort op de VCM36-W aan op de USB-poort op de pc met behulp van de USB-C-kabel.
  2. Sluit de Video Out-poort op de UVC-camera/AV-hub aan op dezelfde pc met behulp van de USB-B-kabel.
  3. Voer de Yealink RoomConnect-software uit op de pc. De Mute (Dempen)-LED-indicator knippert snel geel tijdens het koppelen. Na een succesvolle koppeling verschijnt de VCM36-W-kaart op de Yealink RoomConnect-software.
  4. Koppel de kabel los, dan kunt u de VCM36-W gebruiken.

OPMERKING
De VCM36-W en de VCM35 kunnen slechts één tegelijk worden gebruikt.

LED-indicator

Referenties

• Yealink Support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Yealink UVC40 E2 Handleiding
