Asus TUF GAMING B550M-E WIFI Handleiding

Over deze handleiding

Deze gebruikershandleiding bevat de informatie die u nodig hebt bij het installeren en configureren van het moederbord.

Hoe deze handleiding is georganiseerd
Deze handleiding bevat de volgende onderdelen:

• Hoofdstuk 1: Productintroductie
  Dit hoofdstuk beschrijft de functies van het moederbord en de nieuwe technologie die het ondersteunt. Het bevat beschrijvingen van de schakelaars, jumpers en connectoren op het moederbord.
• Hoofdstuk 2: BIOS- en RAID-ondersteuning
  Dit hoofdstuk vertelt hoe u opstart in het BIOS, het BIOS upgradet met behulp van het EZ Flash Utility en ondersteuning biedt voor RAID.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-website
   De ASUS-website biedt bijgewerkte informatie over ASUS-hardware- en softwareproducten. Raadpleeg de ASUS-contactgegevens.
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten, zoals garantiebrochures, die mogelijk door uw dealer zijn toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.

Conventies die in deze handleiding worden gebruikt
Om ervoor te zorgen dat u bepaalde taken correct uitvoert, let u op de volgende symbolen die in deze handleiding worden gebruikt.

Informatie om schade aan de componenten en letsel aan uzelf te voorkomen wanneer u een taak probeert te voltooien.

Instructies die u MOET volgen om een taak te voltooien.

OPMERKING: Tips en aanvullende informatie om u te helpen een taak te voltooien.

Inhoud van de verpakking

Controleer uw moederbordpakket op de volgende items.

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

Overzicht van product specificaties

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de ASUS-website voor de nieuwste specificaties.
• MyASUS biedt een verscheidenheid aan ondersteuningsfuncties, zoals het helpen bij het oplossen van problemen, het optimaliseren van de productprestaties, het integreren van ASUS-software en het maken van een herstelstation. Scan de QR-code voor een installatiehandleiding en FAQ.

Productintroductie

Voordat u verdergaat

Neem de volgende voorzorgsmaatregelen in acht voordat u moederbordcomponenten installeert of moederbordinstellingen wijzigt.

• Trek de stekker uit het stopcontact voordat u een onderdeel aanraakt.
• Gebruik, voordat u componenten hanteert, een geaarde polsband of raak een veilig geaard object of een metalen object aan, zoals de behuizing van de voeding, om schade door statische elektriciteit te voorkomen.
• Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de ATX-voeding is uitgeschakeld of dat de stekker van de voeding is losgekoppeld. Als u dit niet doet, kan dit ernstige schade toebrengen aan het moederbord, randapparatuur of componenten.

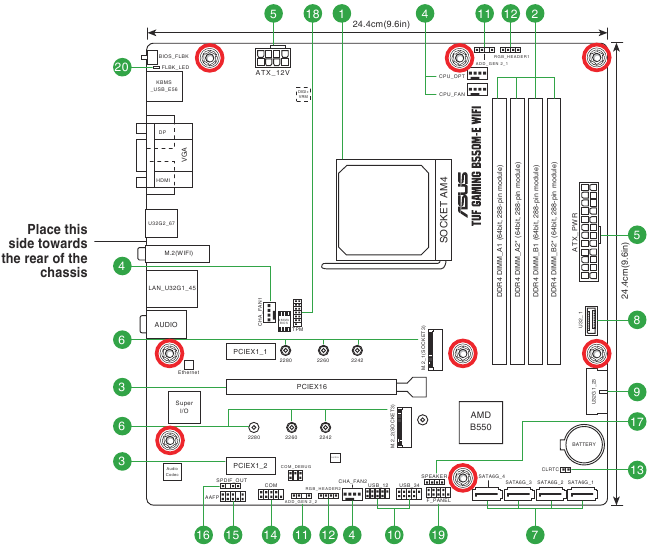

Productoverzicht

Haal de stekker uit het stopcontact voordat u het moederbord installeert of verwijdert. Als u dit niet doet, kunt u lichamelijk letsel oplopen en moederbordcomponenten beschadigen.

Indeling inhoud

1. CPU-socket
   Het moederbord wordt geleverd met een AMD Socket AM4, ontworpen voor AMD Ryzen 5000-serie/4000 G-serie/3000-serie desktop-processoren.
   Raadpleeg voor meer details Central Processing Unit (CPU).
2. DDR4 DIMM-sleuven
   Het moederbord wordt geleverd met Dual Inline Memory Modules (DIMM)-sleuven die zijn ontworpen voor DDR4 (Double Data Rate 4) geheugenmodules.
   Raadpleeg voor meer details Systeemgeheugen.
3. Uitbreidingsslots
   Dit moederbord ondersteunt één PCIe 4.0 / 3.0 x16 grafische kaart en twee PCIe 3.0 x1 netwerkkaarten, SCSI-kaarten en andere kaarten die voldoen aan de PCI Express-specificatie.

• AMD Ryzen 5000-serie/3000-serie desktop-processoren:
  1 x PCIe 4.0 x16-slot (ondersteunt x16-modus)
• AMD Ryzen 4000 G-serie desktop-processoren:
  1 x PCIe 3.0 x16-slot (ondersteunt x16-modus)

4. Fanheaders
   Met de Fanheaders kunt u ventilatoren aansluiten om het systeem te koelen.


5. Stroomconnectoren
   Met deze stroomconnectoren kunt u uw moederbord op een voeding aansluiten. De stekkers van de voeding zijn ontworpen om maar in één richting te passen. Zoek de juiste richting en druk stevig naar beneden totdat de stekkers van de voeding volledig zijn ingebracht.

Zorg ervoor dat u de 8-pins stekker aansluit.

• Voor een volledig geconfigureerd systeem, raden we aan om een voedingseenheid (PSU) te gebruiken die voldoet aan ATX 12V Specificatie 2.0 (of een latere versie) en een minimaal vermogen van 350 W levert.
• We raden aan om een PSU met een hoger vermogen te gebruiken bij het configureren van een systeem met meer stroomverbruikende apparaten. Het systeem kan instabiel worden of niet opstarten als het vermogen onvoldoende is.
• Als u niet zeker bent van de minimale vereiste voeding voor uw systeem, raden we u aan online bronnen voor Power Supply Wattage Calculator te raadplegen.

6. M.2-sleuven (Key M)
   Met de M.2-sleuven kunt u M.2-apparaten installeren, zoals M.2 SSD-modules.

• AMD Ryzen 5000-serie/3000-serie desktop-processoren:
  M.2_1-slot (Key M), type 2242/2260/2280 (ondersteunt PCIe 4.0 x4 & SATA-modi)
• AMD Ryzen 4000 G-serie desktop-processoren:
  M.2_1-slot (Key M), type 2242/2260/2280 (ondersteunt PCIe 3.0 x4 & SATA-modi)
• AMD B550-chipset:
  M.2_2-slot (Key M), type 2242/2260/2280 (ondersteunt PCIe 3.0 x4 & SATA-modi)

7. SATA 6 Gb/s-poorten
   Met de SATA 6 Gb/s-poorten kunt u SATA-apparaten aansluiten, zoals optische schijfstations en harde schijven via SATA-kabels.
8. USB 3.2 Gen 1-connector (ondersteunt USB Type-C)
   Met de USB 3.2 Gen 1-connector kunt u een USB 3.2 Gen 1-module aansluiten voor een extra USB 3.2 Gen 1-poort. De USB 3.2 Gen 1-connector biedt gegevensoverdrachtsnelheden tot 5 Gb/s.
   De USB 3.2 Gen 1-module wordt apart aangeschaft.
9. USB 3.2 Gen 1-header
   Met de USB 3.2 Gen 1-header kunt u een USB 3.2 Gen 1-module aansluiten voor extra USB 3.2 Gen 1-poorten. De USB 3.2 Gen 1-header biedt gegevensoverdrachtsnelheden tot 5 Gb/s.
   De USB 3.2 Gen 1-module wordt apart aangeschaft.

10. USB 2.0-headers
    Met de USB 2.0-headers kunt u USB-modules aansluiten voor extra USB 2.0-poorten. De USB 2.0-headers bieden gegevensoverdrachtsnelheden tot 480 Mb/s.


Sluit GEEN 1394-kabel aan op de USB-connectoren. Als u dit wel doet, raakt het moederbord beschadigd!

De USB 2.0-module wordt apart aangeschaft.

11. AURA Addressable Gen 2-headers
    Met de Addressable Gen 2-headers kunt u individueel adresseerbare RGB WS2812B LED-strips of op WS2812B gebaseerde LED-strips aansluiten. ADD_GEN 2


De Addressable Gen 2-header ondersteunt adresseerbare RGB LED-strips WS2812B (5V/Data/Ground), met een maximaal nominaal vermogen van 3A (5V), en de adresseerbare headers op dit bord kunnen een gecombineerd maximum van 500 LED's aan.

Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade toebrengen aan het moederbord, randapparatuur of onderdelen.

• De werkelijke verlichting en kleur variëren met de LED-strip.
• Als uw LED-strip niet oplicht, controleer dan of de adresseerbare RGB LED-strip in de juiste richting is aangesloten en of de 5V-connector is uitgelijnd met de 5V-header op het moederbord.
• De adresseerbare RGB LED-strip licht alleen op als het systeem is ingeschakeld.
• De adresseerbare RGB LED-strip wordt apart aangeschaft.

12. AURA RGB-headers
    Met de RGB-headers kunt u een RGB LED-strip aansluiten.


De RGB-header ondersteunt een 5050 RGB multi-color LED-strip (12V/G/R/B), met een maximaal nominaal vermogen van 3A (12V) en niet langer dan 3 m.

Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de ATX-voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade toebrengen aan het moederbord, randapparatuur of onderdelen.

• De werkelijke verlichting en kleur variëren met de LED-strip.
• Als uw LED-strip niet oplicht, controleer dan of de RGB LED-verlengkabel en de RGB LED-strip in de juiste richting zijn aangesloten en of de 12V-connector is uitgelijnd met de 12V-header op het moederbord.
• De LED-strip licht alleen op als het systeem is ingeschakeld.
• De LED-strip wordt apart aangeschaft.

13. Clear CMOS-header
    Met deze header kunt u de CMOS RTC RAM-gegevens van de systeeminstellingen wissen, zoals datum, tijd en systeemwachtwoorden.


De RTC RAM wissen:

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen kort te sluiten.
3. Steek de stekker in het stopcontact en schakel de computer in.
4. Houd de <Del>-toets ingedrukt tijdens het opstarten en ga naar de BIOS-instellingen om de gegevens opnieuw in te voeren.

Als de bovenstaande stappen niet helpen, verwijdert u de batterij op het moederbord en sluit u de twee pinnen opnieuw kort om de CMOS RTC RAM-gegevens te wissen. Na het wissen van de CMOS, installeert u de batterij opnieuw.

14. COM-poortheader
    Deze header is voor een seriële (COM)-poort. Sluit de kabel van de seriële poortmodule aan op deze header en installeer vervolgens de module in een sleufopening aan de achterkant van de systeembehuizing.

15. Front Panel Audio-header
    Deze header is voor een op de behuizing gemonteerde frontpanel audio I/O-module die de HD-audionorm ondersteunt. Sluit het ene uiteinde van de frontpanel audio I/O-modulekabel aan op deze header.


• We raden aan om een high-definition frontpanel audiomodule aan te sluiten op deze header om gebruik te maken van de high-definition audiomogelijkheden van het moederbord.
• Als u een high-definition frontpanel audiomodule op deze header wilt aansluiten, stelt u het item Front Panel Type in de BIOS-instellingen voor de pin-definitie in op [HD Audio]. Standaard is deze header ingesteld op [HD Audio].

16. S/PDIF Out-header
    Deze header is voor een extra Sony/Philips Digital Interface (S/PDIF)-poort. Sluit de S/PDIF Out-modulekabel aan op deze header en installeer vervolgens de module in een sleufopening aan de achterkant van de systeembehuizing.

17. Speakerheader
    De 4-pins header is voor de op de behuizing gemonteerde systeemwaarschuwingsspeaker. Met de speaker kunt u systeem-pieptonen en waarschuwingen horen.

18. SPI TPM-header
    Deze header ondersteunt een Trusted Platform Module (TPM)-systeem met een Serial Peripheral Interface (SPI), waarmee u sleutels, digitale certificaten, wachtwoorden en gegevens veilig kunt opslaan. Een TPM-systeem helpt ook de netwerkbeveiliging te verbeteren, digitale identiteiten te beschermen en de platformintegriteit te waarborgen.
    De SPI_TPM-module wordt apart aangeschaft.

19. 10-1-pins systeempanelheader
    Deze header ondersteunt verschillende functies die op de behuizing zijn gemonteerd.

    • Systeemvoedings-LED (2-pins +PWR_LED-)
      Deze 2-pins header is voor de systeemvoedings-LED. Sluit de kabel van de behuizingsvoedings-LED aan op deze header. De systeemvoedings-LED licht op wanneer u de systeemvoeding inschakelt en knippert wanneer het systeem in de slaapstand staat.
    • Activiteits-LED van de harde schijf (2-pins +HDD_LED-)
      Deze 2-pins header is voor de HDD Activity-LED. Sluit de kabel van de HDD Activity-LED aan op deze header. De HDD-LED licht op of knippert wanneer er gegevens van de HDD worden gelezen of naar de HDD worden geschreven.
    • Aan/uit-knop/Soft-off-knop (2-pins PWR_BTN)
      Deze header is voor de systeemvoedingsknop.
    • Resetknop (2-pins RESET)
      Deze 2-pins header is voor de op de behuizing gemonteerde resetknop voor het opnieuw opstarten van het systeem zonder de systeemvoeding uit te schakelen.
20. BIOS FlashBack LED
    De FlashBack LED licht op of knippert om de status van de BIOS FlashBack aan te geven.

Scan de QR-code voor meer informatie over de BIOS FlashBack-functie.

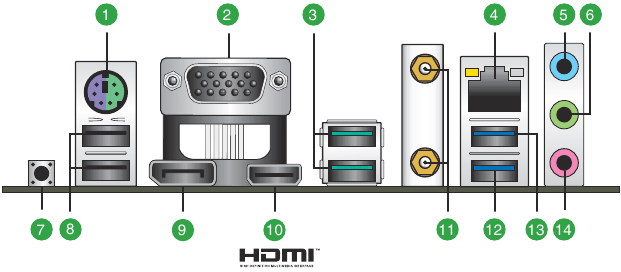

Aansluitingen op het achterpaneel

1. PS/2-combinatiepoort voor toetsenbord/muis. Deze poort is voor een PS/2-toetsenbord of -muis.
2. Video Graphics Adapter (VGA)-poort. Deze 15-pins poort is voor een VGA-monitor of andere VGA-compatibele apparaten.
3. USB 3.2 Gen 2-poorten (tot 10 Gbps) (teal blauw, Type A). Deze 9-pins Universal Serial Bus (USB)-poorten maken verbinding met USB 3.2 Gen 2-apparaten.
4. Ethernet-poort. Deze poort maakt een Gigabit-verbinding met een Local Area Network (LAN) via een netwerkhub mogelijk. Raadpleeg de onderstaande tabel voor de led-indicaties van de Ethernet-poort.


5. Line In-poort (lichtblauw). Deze poort verbindt de tape-, CD-, DVD-speler of andere audiobronnen.
6. Line Out-poort (lime). Deze poort verbindt een hoofdtelefoon of een luidspreker. In 4-kanaals-, 5.1-kanaals- en 7.1-kanaalsconfiguraties wordt de functie van deze poort Front Speaker Out.
7. BIOS FlashBack-knop. Met BIOS FlashBack kunt u eenvoudig het BIOS updaten zonder het bestaande BIOS of besturingssysteem te openen.

BIOS FlashBack gebruiken:

1. Plaats een USB-opslagapparaat in de BIOS FlashBack-poort.
2. Ga naar https://www.asus.com/support/ en download de nieuwste BIOS-versie voor dit moederbord.
3. Hernoem het bestand handmatig als TB550MEW.CAP of start de applicatie BIOSRenamer.exe om het bestand automatisch te hernoemen en kopieer het vervolgens naar uw USB-opslagapparaat. De applicatie BIOSRenamer.exe is samen met uw BIOS-bestand gezipt wanneer u een BIOS-bestand downloadt voor een BIOS FlashBack-compatibel moederbord.
4. Sluit uw computer af.
5. Houd de BIOS FlashBack-knop drie (3) seconden ingedrukt totdat de BIOS FlashBack-led drie keer knippert, wat aangeeft dat de BIOS FlashBack-functie is ingeschakeld.
6. Wacht tot het lampje uitgaat, wat aangeeft dat het BIOS-updateproces is voltooid.

8. USB 2.0-poorten. Deze 4-pins Universal Serial Bus (USB)-poort is voor USB 2.0-apparaten.
9. DisplayPort. Deze poort is voor een DisplayPort-compatibel apparaat.
10. HDMI-poort. Deze poort is voor een High-Definition Multimedia Interface (HDMI)-connector en is HDCP-compatibel, waardoor HD DVD-, Blu-ray- en andere beveiligde content kan worden afgespeeld.
11. Wi-Fi-poorten. Sluit de meegeleverde ASUS Wi-Fi-antenneconnectoren aan op deze poorten.
12. USB 3.2 Gen 1-poorten (tot 5 Gbps). Deze 9-pins Universal Serial Bus (USB)-poorten maken verbinding met USB 3.2 Gen 1-apparaten.
13. USB 3.2 Gen 1-poort (tot 5 Gbps) met BIOS FlashBack-functie. Plaats een USB-opslagapparaat in deze 9-pins Universal Serial Bus (USB)-poort om BIOS FlashBack uit te voeren.
14. Microfoonpoort (roze). Deze poort verbindt een microfoon.
    Raadpleeg de audioconfiguratietabel voor de functie van de audiopoorten in een 2-, 4-, 5.1- of 7.1-kanaalsconfiguratie.

* Multi-streaming is standaard uitgeschakeld en de Lime-aansluiting (voorzijde) kan worden gebruikt als Side Speaker Out. Als multi-streaming is ingeschakeld, ondersteunt de Lime-aansluiting (voorzijde) een hoofdtelefoon en de Roze-aansluiting (voorzijde) Side Speaker Out.

Een 7.1-kanaals audio-uitgang configureren:
Gebruik een chassis met een HD-audiomodule in het voorpaneel om een 7.1-kanaals audio-uitgang te ondersteunen.

Central Processing Unit (CPU)

Dit moederbord wordt geleverd met een AMD Socket AM4 die is ontworpen voor AMD Ryzen 5000-serie/4000 G-serie/3000-serie desktop-processors.

Koppel alle stroomkabels los voordat u de CPU installeert.

De AM4-socket heeft een ander pinout-ontwerp. Zorg ervoor dat u een CPU gebruikt die is ontworpen voor de AM4-socket. De CPU past maar in één juiste oriëntatie. Forceer de CPU NIET in de socket om te voorkomen dat de connectoren op de socket buigen en de CPU beschadigen!

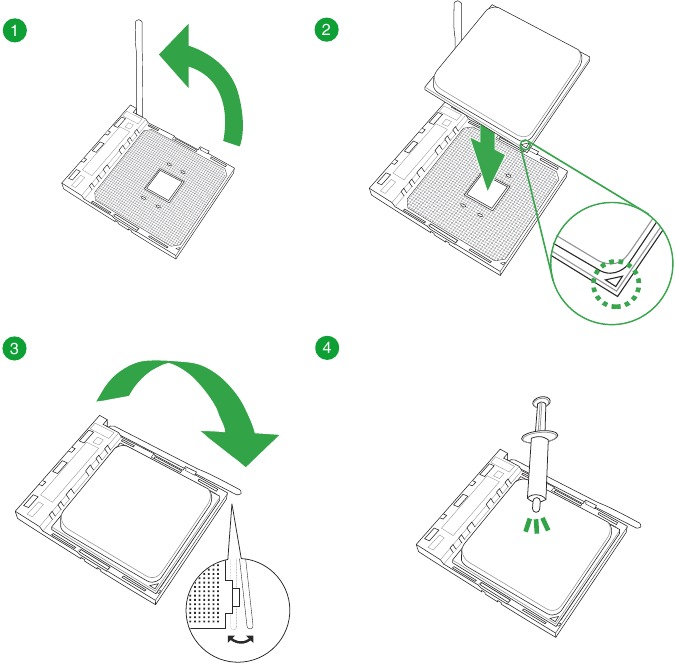

De CPU installeren

Breng het Thermal Interface Material aan op het CPU-koellichaam en de CPU voordat u het koellichaam en de ventilator installeert, indien nodig.

Systeemgeheugen

Dit moederbord wordt geleverd met vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM) sockets. De afbeelding illustreert de locatie van de DDR4 DIMM-sockets:

• U kunt verschillende geheugengroottes installeren in kanaal A en kanaal B. Het systeem wijst de totale grootte van het kanaal met de kleinere omvang toe voor de dual-channel configuratie. Elk overtollig geheugen van het kanaal met de grotere omvang wordt vervolgens toegewezen voor single-channel gebruik.
• Installeer altijd DIMM's met dezelfde CAS-latentie. Voor optimale compatibiliteit raden we aan om geheugenmodules van dezelfde versie of datumcode (D/C) van dezelfde leverancier te installeren. Neem contact op met de winkelier om de juiste geheugenmodules te verkrijgen.
• Een DDR4-geheugenmodule heeft een andere inkeping dan een DDR-, DDR2- of DDR3-module. Installeer GEEN DDR-, DDR2- of DDR3-geheugenmodule in de DDR4-sleuf.

• De standaard geheugenwerkingsfrequentie is afhankelijk van de Serial Presence Detect (SPD), de standaard manier om toegang te krijgen tot informatie van een geheugenmodule. In de standaardstatus kunnen sommige geheugenmodules voor overklokken werken op een lagere frequentie dan de door de leverancier aangegeven waarde.
• Gebruik voor systeemstabiliteit een efficiënter geheugenkoelsysteem om een volledige geheugenbelasting te ondersteunen.
• Raadpleeg www.asus.com voor de Memory QVL (Qualified Vendors Lists) en de ondersteuning van de geheugenfrequentie is afhankelijk van de CPU-types.

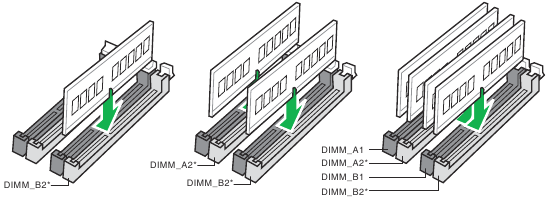

Aanbevolen geheugenconfiguraties

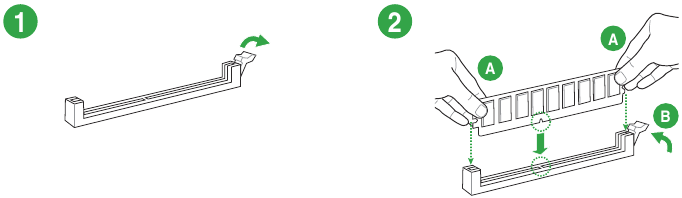

Een DIMM installeren

Een DIMM verwijderen

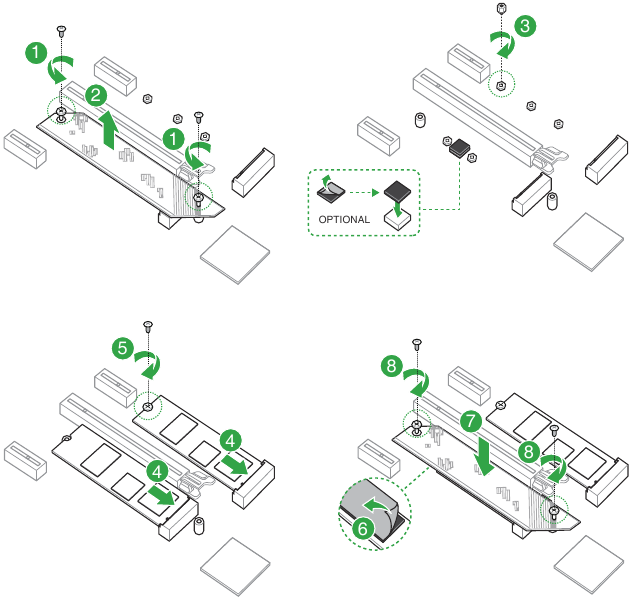

M2-installatie

• Zorg ervoor dat u het meegeleverde M.2-rubberen kussen installeert voordat u uw enkelzijdige M.2-opslagapparaat installeert.
• Installeer de meegeleverde M.2-rubberen kussens NIET bij het installeren van een dubbelzijdig M.2-opslagapparaat. Het standaard geïnstalleerde rubberen kussen is compatibel met dubbelzijdige M.2-opslagapparaten.
• De diagrammen in dit gedeelte dienen alleen ter referentie.
• De M.2-opslagapparaten worden apart aangeschaft.

BIOS- en RAID-ondersteuning 2

Inzicht in BIOS

Het nieuwe ASUS UEFI BIOS is een Unified Extensible Interface dat voldoet aan de UEFI-architectuur en een gebruiksvriendelijke interface biedt die verder gaat dan de traditionele BIOS-bediening met alleen een toetsenbord, om een flexibelere en gemakkelijkere muisinvoer mogelijk te maken. U kunt gemakkelijk door het nieuwe UEFI BIOS navigeren met dezelfde soepelheid als uw besturingssysteem. De term "BIOS" in deze gebruikershandleiding verwijst naar "UEFI BIOS", tenzij anders aangegeven.

BIOS (Basic Input and Output System) slaat systeemhardware-instellingen op, zoals opslagapparaatconfiguratie, overklokinstellingen, geavanceerd energiebeheer en opstartapparaatconfiguratie die nodig zijn om het systeem op te starten in de CMOS van het moederbord. In normale omstandigheden zijn de standaard BIOS-instellingen van toepassing op de meeste omstandigheden om optimale prestaties te garanderen. Wijzig de standaard BIOS-instellingen NIET, behalve in de volgende gevallen:

• Er verschijnt een foutmelding op het scherm tijdens het opstarten van het systeem waarin u wordt gevraagd de BIOS Setup uit te voeren.
• U hebt een nieuw systeemcomponent geïnstalleerd dat verdere BIOS-instellingen of een update vereist.

Onjuiste BIOS-instellingen kunnen leiden tot instabiliteit of het mislukken van het opstarten. We raden ten zeerste aan de BIOS-instellingen alleen te wijzigen met behulp van opgeleid onderhoudspersoneel.

BIOS-instellingen en -opties kunnen variëren als gevolg van verschillende BIOS-releaseversies. Raadpleeg de nieuwste BIOS-versie voor instellingen en opties.

Raadpleeg voor meer informatie over BIOS-configuraties https://www.asus.com/support of download de BIOS-handleiding door de QR-code te scannen.

BIOS Setup-programma

Gebruik de BIOS Setup om de BIOS bij te werken of de parameters te configureren. De BIOS-schermen bevatten navigatietoetsen en beknopte hulp op het scherm om u te begeleiden bij het gebruik van het BIOS Setup-programma.

BIOS starten bij het opstarten
Om de BIOS Setup te starten bij het opstarten, drukt u op <Delete> of <F2> tijdens de Power-On Self Test (POST). Als u niet op <Delete> of <F2> drukt, gaat POST verder met de routines.

BIOS Setup starten na POST
Om de BIOS Setup te starten na POST:

• Druk tegelijkertijd op <Ctrl>+<Alt>+<Delete>.
• Druk op de resetknop op de systeembehuizing.
• Druk op de aan/uit-knop om het systeem uit en weer in te schakelen. Doe dit alleen als u de BIOS Setup niet kunt starten met de eerste twee opties.

Nadat u een van de drie opties hebt uitgevoerd, drukt u op de <Delete>-toets om de BIOS te starten.

• Zorg ervoor dat er een USB-muis is aangesloten op uw moederbord als u de muis wilt gebruiken om het BIOS Setup-programma te bedienen.
• Als het systeem instabiel wordt na het wijzigen van een BIOS-instelling, laadt u de standaardinstellingen om systeemcompatibiliteit en stabiliteit te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op de sneltoets <F5>.
• Als het systeem niet opstart na het wijzigen van een BIOS-instelling, probeer dan de CMOS te wissen en het moederbord terug te zetten naar de standaardwaarde.
• Het BIOS Setup-programma biedt geen ondersteuning voor Bluetooth-apparaten.

BIOS-menuscherm
Het BIOS Setup-programma kan in twee modi worden gebruikt: EZ Mode en Advanced Mode. U kunt de modus wijzigen via Setup Mode (Setup-modus) in het menu Boot menu (Opstartmenu) of door op de sneltoets <F7> te drukken.

ASUS EZ Flash 3

Met de ASUS EZ Flash 3-functie kunt u de BIOS bijwerken zonder een OS-gebaseerd hulpprogramma te gebruiken.

Zorg ervoor dat u de BIOS-standaardinstellingen laadt om systeemcompatibiliteit en stabiliteit te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op de sneltoets <F5>.

De BIOS bijwerken:

• Deze functie ondersteunt alleen apparaten zoals een USB-flashdisk met FAT 32/16-indeling en een enkele partitie.
• Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van de BIOS om te voorkomen dat het systeem niet meer opstart!

1. Plaats de USB-flashdisk met het nieuwste BIOS-bestand in de USB-poort.
2. Start de Advanced Mode (Geavanceerde modus) van het BIOS Setup-programma. Ga naar het menu Tool (Hulpprogramma) om ASUS EZ Flash 3 Utility te selecteren en druk op <Enter>.
3. Druk op de linker/rechter pijltoetsen om naar het veld Drive (Station) te gaan.
4. Druk op de pijltoetsen omhoog/omlaag om de USB-flashdisk met de nieuwste BIOS te vinden en druk vervolgens op <Enter>.
5. Druk op de linker/rechter pijltoetsen om naar het veld Folder (Map) te gaan.
6. Druk op de pijltoetsen omhoog/omlaag om het BIOS-bestand te vinden en druk vervolgens op <Enter> om het BIOS-updateproces uit te voeren. Start het systeem opnieuw op wanneer het updateproces is voltooid.

ASUS CrashFree BIOS 3

Het ASUS CrashFree BIOS 3-hulpprogramma is een automatisch herstelprogramma waarmee u het BIOS-bestand kunt herstellen wanneer het mislukt of beschadigd raakt tijdens het updateproces. U kunt een beschadigd BIOS-bestand herstellen met behulp van een USB-flashdrive met het BIOS-bestand.

De BIOS herstellen

1. Download de nieuwste BIOS-versie voor dit moederbord van https://www.asus.com/support/.
2. Wijzig de naam van het BIOS-bestand in ASUS.CAP of TB550MEW.CAP en kopieer het hernoemde BIOS-bestand naar een USB-flashdrive.
3. Schakel het systeem in.
4. Plaats de USB-flashdrive met het BIOS-bestand in een USB-poort.
5. Het hulpprogramma controleert automatisch de apparaten op het BIOS-bestand. Wanneer het bestand is gevonden, leest het hulpprogramma het BIOS-bestand en start het ASUS EZ Flash 3 automatisch.
6. Het systeem vereist dat u de BIOS Setup start om de BIOS-instelling te herstellen. Om systeemcompatibiliteit en stabiliteit te garanderen, raden we u aan op <F5> te drukken om de standaard BIOS-waarden te laden.

Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van de BIOS! Dit kan ertoe leiden dat het systeem niet meer opstart!

RAID-configuraties

Het moederbord wordt geleverd met het RaidXpert2 Configuration Utility dat RAID 0-, RAID 1- en RAID 10-configuraties ondersteunt.

Raadpleeg voor meer informatie over het configureren van uw RAID-sets de RAID Configuration Guide (RAID-configuratiehandleiding) die u kunt vinden op https://www.asus.com/support, of door de QR-code te scannen.

RAID-definities
RAID 0 (Data striping) optimaliseert twee identieke harde schijven om gegevens parallel te lezen en te schrijven in interleaved stacks. Twee harde schijven voeren hetzelfde werk uit als een enkele schijf, maar met een constante gegevensoverdrachtsnelheid die het dubbele is van die van een enkele schijf, waardoor de toegang tot en de opslag van gegevens worden verbeterd. Voor deze setup is het gebruik van twee nieuwe, identieke harde schijven vereist.
RAID 1 (Data mirroring) kopieert en onderhoudt een identiek beeld van gegevens van de ene schijf naar een tweede schijf. Als een schijf uitvalt, verwijst de software voor het beheer van de schijfarray alle applicaties naar de overlevende schijf, omdat deze een volledige kopie van de gegevens op de andere schijf bevat. Deze RAID-configuratie biedt gegevensbescherming en verhoogt de fouttolerantie van het gehele systeem. Gebruik twee nieuwe schijven of gebruik een bestaande schijf en een nieuwe schijf voor deze setup. De nieuwe schijf moet even groot of groter zijn dan de bestaande schijf.
RAID 10 is een combinatie van data striping en data mirroring zonder pariteit (redundantiegegevens) die berekend en geschreven hoeven te worden. Met de RAID 10-configuratie profiteert u van alle voordelen van zowel RAID 0- als RAID 1-configuraties. Gebruik vier nieuwe harde schijven of gebruik een bestaande schijf en drie nieuwe schijven voor deze setup.

Veiligheidsinformatie

Elektrische veiligheid

•
  Om het risico op elektrische schokken te voorkomen, koppelt u de stroomkabel los van het stopcontact voordat u het systeem verplaatst.
• Wanneer u apparaten toevoegt aan of verwijdert van het systeem, moet u ervoor zorgen dat de stroomkabels voor de apparaten zijn losgekoppeld voordat de signaalkabels worden aangesloten. Koppel indien mogelijk alle stroomkabels van het bestaande systeem los voordat u een apparaat toevoegt.
• Voordat u signaalkabels van het moederbord aansluit of verwijdert, moet u ervoor zorgen dat alle stroomkabels zijn losgekoppeld.
• Vraag professionele hulp voordat u een adapter of verlengsnoer gebruikt. Deze apparaten kunnen het aardingscircuit onderbreken.
• Zorg ervoor dat uw voeding is ingesteld op de juiste spanning in uw omgeving. Als u niet zeker bent van de spanning van het stopcontact dat u gebruikt, neem dan contact op met uw plaatselijke energiebedrijf.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicetechnicus of uw verkoper.

Bedieningsveiligheid

• Lees voordat u het moederbord installeert en componenten toevoegt, alle handleidingen zorgvuldig door die bij de verpakking zijn geleverd.
• Voordat u het product gebruikt, moet u ervoor zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Om kortsluiting te voorkomen, houdt u paperclips, schroeven en nietjes uit de buurt van connectoren, sleuven, sockets en circuits.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats het product niet in een ruimte waar het kan worden blootgesteld aan vocht.
• Plaats het product op een stabiele ondergrond.
• Als u technische problemen met het product ondervindt, neem dan contact op met een gekwalificeerde servicetechnicus of uw verkoper.
• Uw moederbord mag alleen worden gebruikt in omgevingen met een omgevingstemperatuur tussen 0 °C en 40 °C.

Referenties

• ASUS Global
• Official Support | ASUS Global
• Official Support | ASUS Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

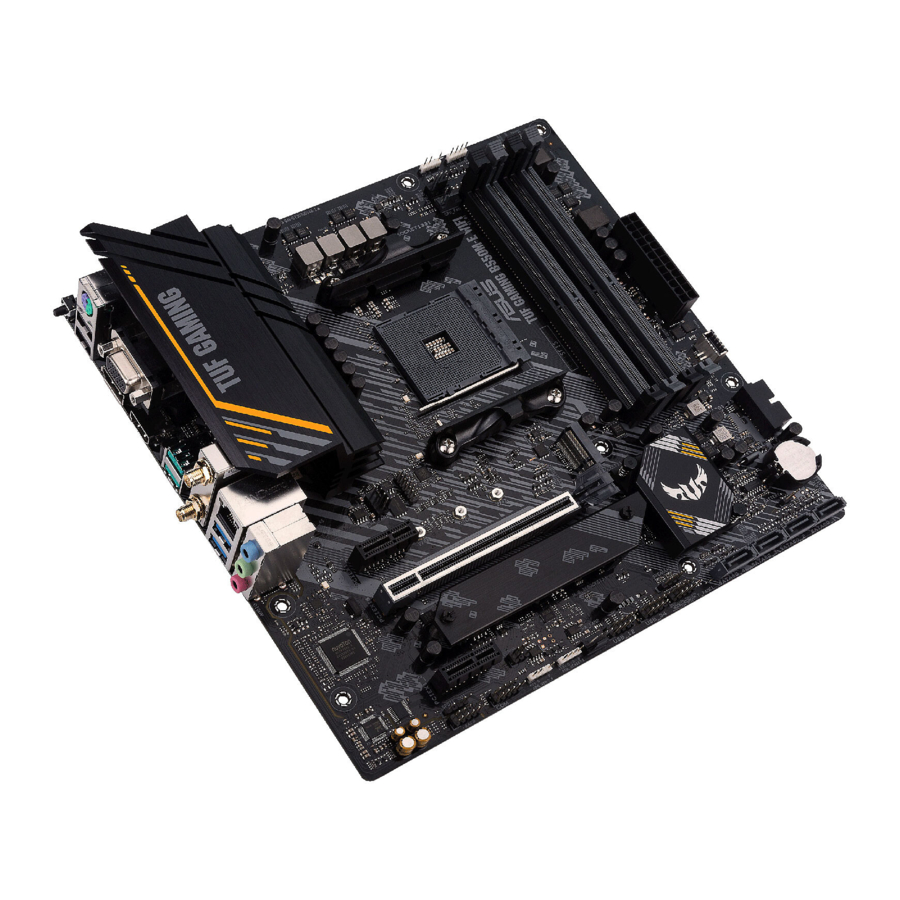

Download Asus TUF GAMING B550M-E WIFI Handleiding

Beschikbare talen
