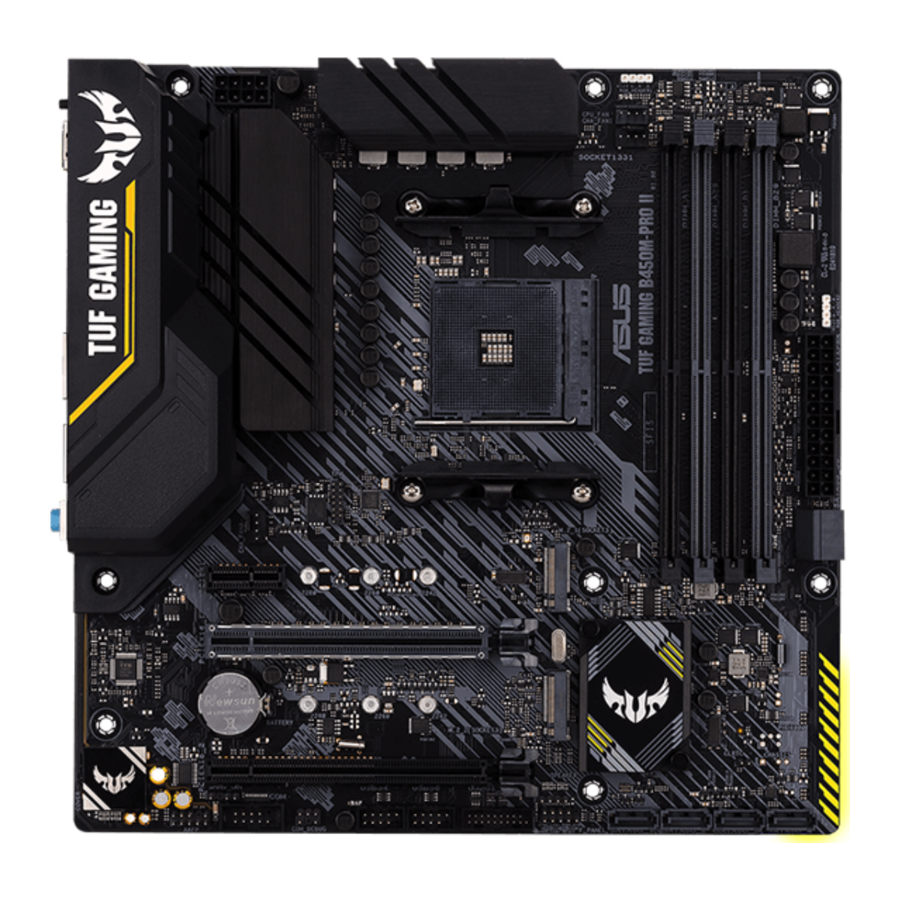

Asus TUF GAMING B450M-PRO II Handleiding

Over deze handleiding

Deze gebruikershandleiding bevat de informatie die u nodig hebt bij het installeren en configureren van het moederbord.

Hoe deze handleiding is georganiseerd
Deze handleiding bevat de volgende onderdelen:

• Hoofdstuk 1: Productintroductie
  Dit hoofdstuk beschrijft de functies van het moederbord en de nieuwe technologie die het ondersteunt. Het bevat beschrijvingen van de schakelaars, jumpers en connectoren op het moederbord.
• Hoofdstuk 2: BIOS- en RAID-ondersteuning
  Dit hoofdstuk vertelt hoe u opstart in het BIOS, het BIOS upgradet met behulp van het EZ Flash Utility en ondersteuning voor RAID.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-website
   De ASUS-website biedt bijgewerkte informatie over ASUS-hardware- en softwareproducten. Raadpleeg de ASUS-contactgegevens.
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten, zoals garantiebrochures, die mogelijk door uw dealer zijn toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.

Conventies die in deze handleiding worden gebruikt
Om ervoor te zorgen dat u bepaalde taken correct uitvoert, let op de volgende symbolen die in deze handleiding worden gebruikt.

Informatie om schade aan de componenten en letsel aan uzelf te voorkomen bij het uitvoeren van een taak.

Instructies die u MOET volgen om een taak te voltooien.

OPMERKING: Tips en aanvullende informatie om u te helpen een taak te voltooien.

Inhoud van de verpakking

Controleer uw moederbordpakket op de volgende items.

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

Overzicht van productspecificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de ASUS-website voor de laatste specificaties.

Productintroductie

Voordat u verdergaat

Neem de volgende voorzorgsmaatregelen in acht voordat u moederbordcomponenten installeert of moederbordinstellingen wijzigt.

• Haal de stekker uit het stopcontact voordat u een onderdeel aanraakt.
• Voordat u onderdelen hanteert, gebruikt u een geaarde polsband of raakt u een veilig geaard object of een metalen object aan, zoals de behuizing van de voeding, om te voorkomen dat u ze beschadigt door statische elektriciteit.
• Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de ATX-voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade veroorzaken aan het moederbord, randapparatuur of componenten.

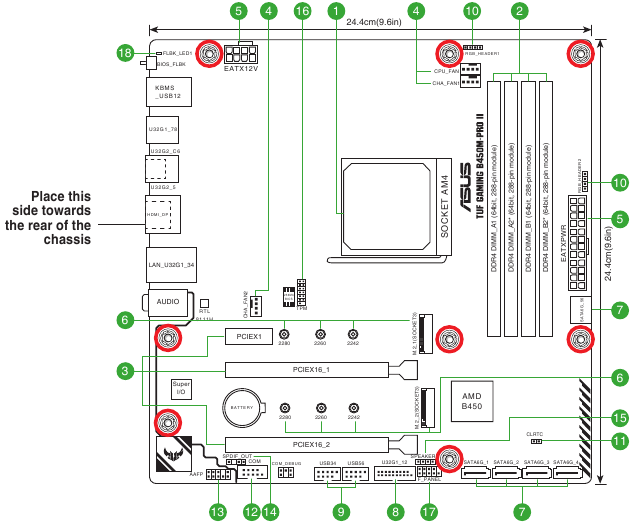

Productoverzicht

Trek de stekker uit het stopcontact voordat u het moederbord installeert of verwijdert. Als u dit niet doet, kunt u lichamelijk letsel oplopen en de componenten van het moederbord beschadigen.

Indeling inhoud

1. CPU-socket
   Het moederbord wordt geleverd met een AMD Socket AM4 die is ontworpen voor 3e/2e/1e generatie AMD Ryzen/2e en 1e generatie AMD Ryzen met Radeon Vega Graphics/Athlon met Radeon Vega Graphics-processors.
   Raadpleeg Central Processing Unit (CPU) voor meer informatie.
2. DDR4 DIMM-sleuven
   Het moederbord wordt geleverd met Dual Inline Memory Modules (DIMM)-sleuven die zijn ontworpen voor DDR4-geheugenmodules (Double Data Rate 4).
   Raadpleeg Systeemgeheugen voor meer informatie.
3. Uitbreidingsslots
   Dit moederbord ondersteunt twee PCIe x16-videokaarten en één PCIe 2.0 x1-netwerkkaart, SCSI-kaart of andere kaart die voldoet aan de PCI Express-specificatie. Raadpleeg de volgende tabel voor de Hyper M.2-configuratie.

• Hyper M.2 X16-serie kaarten worden apart verkocht.
• Wanneer u 3e/2e/1e generatie AMD Ryzen-processors en een Hyper M.2 X16-serie kaart met 4 M.2 SSD's gebruikt, raden we u aan een VGA-kaart in PCIe X16_2 te installeren, die op x4 draait, als u een scherm wilt aansluiten.
• Stel PCIeX16_1 in op [PCIe RAID Mode] (PCIe RAID-modus) onder BIOS-instellingen om de Hyper M.2 X16-serie kaart in te schakelen.

4. Ventilatorheaders
   Met de ventilatorheaders kunt u ventilatoren aansluiten om het systeem te koelen


5. Stroomconnectoren
   Met deze stroomconnectoren kunt u uw moederbord aansluiten op een voeding. De stekkers van de voeding zijn zo ontworpen dat ze maar in één richting passen. Zoek de juiste richting en druk stevig naar beneden totdat de stekkers van de voeding volledig zijn ingestoken.

Zorg ervoor dat u de 8-pins stekker aansluit.

• Voor een volledig geconfigureerd systeem raden we aan een voeding (PSU) te gebruiken die voldoet aan ATX 12V-specificatie 2.0 (of een latere versie) en een minimaal vermogen van 350 W levert.
• We raden aan een PSU met een hoger vermogen te gebruiken bij het configureren van een systeem met meer stroomverbruikende apparaten. Het systeem kan instabiel worden of niet opstarten als het vermogen onvoldoende is.
• Als u niet zeker bent van de minimale voedingsvereisten voor uw systeem, raden we u aan online bronnen voor Power Supply Wattage Calculator (Wattagecalculator voor voedingen) te raadplegen.

6. M.2-sleuven (Key M)
   Met de M.2-sleuven kunt u M.2-apparaten, zoals M.2 SSD-modules, installeren.

• Voor 3e/2e/1e generatie AMD Ryzen/2e en 1e generatie AMD Ryzen met Radeon Vega Graphics ondersteunt de M.2_1-sleuf PCIe 3.0 x4 en SATA-modi M Key-ontwerp en opslagapparaten van type 2242/2260/2280.
• Voor AMD Athlon met Radeon Vega Graphics-processors ondersteunt de M.2_1-sleuf SATA-modus M Key-ontwerp en opslagapparaten van type 2242/2260/2280.
• Voor AMD B450-chipset ondersteunt de M.2_2-sleuf PCIe 3.0 x2 en SATA-modi M Key-ontwerp en opslagapparaten van type 2242/2260/2280.
• M.2_1 deelt bandbreedte met SATA6G_56. Wanneer M.2_1 is gevuld, wordt SATA6G_56 uitgeschakeld.
• M.2_2 deelt bandbreedte met SATA6G_34. Wanneer M.2_2 is gevuld, wordt SATA6G_34 uitgeschakeld.

7. SATA 6Gb/s-poorten
   Met de SATA 6Gb/s-poorten kunt u SATA-apparaten, zoals optische schijfstations en harde schijven, aansluiten via een SATA-kabel.
8. USB 3.2 Gen 1-header
   Met de USB 3.2 Gen 1-header kunt u een USB 3.2 Gen 1-module aansluiten voor extra USB 3.2 Gen 1-poorten. De USB 3.2 Gen 1-header biedt gegevensoverdrachtsnelheden tot 5 Gb/s.
   De USB 3.2 Gen 1-module wordt afzonderlijk aangeschaft.

9. USB 2.0-headers
   Met de USB 2.0-headers kunt u een USB-module aansluiten voor extra USB 2.0-poorten. De USB 2.0-headers bieden gegevensoverdrachtsnelheden tot 480 Mb/s.


Sluit GEEN 1394-kabel aan op de USB-connectoren. Als u dit wel doet, raakt het moederbord beschadigd!

De USB 2.0-module wordt afzonderlijk aangeschaft.

10. AURA RGB-headers
    Met de RGB-headers kunt u RGB LED-strips aansluiten.


De RGB-headers ondersteunen 5050 RGB-meerkleurige LED-strips (12V/G/R/B), met een maximaal vermogen van 3A (12V) en niet langer dan 3 m.

Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de ATX-voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade aan het moederbord, de randapparatuur of de onderdelen veroorzaken.

• De werkelijke verlichting en kleur variëren met de LED-strip.
• Als uw LED-strip niet oplicht, controleer dan of de RGB LED-verlengkabel en de RGB LED-strip in de juiste richting zijn aangesloten en of de 12V-connector is uitgelijnd met de 12V-header op het moederbord.
• De LED-strip licht pas op als het systeem is ingeschakeld.
• De LED-strip wordt afzonderlijk aangeschaft.

11. Clear CMOS-header
    Met deze header kunt u de CMOS RTC RAM-gegevens van de systeemconfiguratie-informatie, zoals datum, tijd en systeemwachtwoorden, wissen.


De RTC RAM wissen:

1. Schakel de computer UIT en trek de stekker uit het stopcontact.
2. Gebruik een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen kort te sluiten.
3. Steek de stekker in het stopcontact en schakel de computer IN.
4. Houd de toets <Del> (Verwijderen) ingedrukt tijdens het opstartproces en ga naar BIOS Setup om de gegevens opnieuw in te voeren.

Als de bovenstaande stappen niet helpen, verwijdert u de ingebouwde batterij en sluit u de twee pinnen opnieuw kort om de CMOS RTC RAM-gegevens te wissen. Na het wissen van de CMOS plaatst u de batterij terug.

12. COM-poortheader
    Deze header is voor een seriële (COM)-poort. Sluit de kabel van de seriële poortmodule aan op deze header en installeer de module vervolgens in een slotopening aan de achterkant van de systeembehuizing.

13. Audioheader voorpaneel
    Deze header is voor een op de behuizing gemonteerde audio I/O-module op het voorpaneel die de HD-audionorm ondersteunt. Sluit het ene uiteinde van de audiokabel van de I/O-module op het voorpaneel aan op deze header.


• We raden aan een high-definition front panel AAFP audio module (high-definition AAFP-audiomodule op het voorpaneel) aan te sluiten op deze header om gebruik te maken van de high-definition audiomogelijkheden van het moederbord.
• Als u een high-definition front panel audio module (high-definition audiomodule op het voorpaneel) op deze header wilt aansluiten, stelt u het item Front Panel Type (Type voorpaneel) in de BIOS-setup in op [HD Audio]. Deze header is standaard ingesteld op [HD Audio].

14. Digitale audio connector
    Deze connector is voor een extra Sony/Philips Digital Interface (S/PDIF)-poort. Sluit de S/PDIF Out-modulekabel aan op deze connector en installeer de module vervolgens in een slotopening aan de achterkant van de systeembehuizing.

15. Luidsprekerheader
    De 4-pins header is voor de op de behuizing gemonteerde systeemwaarschuwingsluidspreker. Met de luidspreker kunt u systeempieptonen en waarschuwingen horen.

16. SPI TPM-header
    Deze header ondersteunt een Trusted Platform Module (TPM)-systeem met een Serial Peripheral Interface (SPI), waarmee u veilig sleutels, digitale certificaten, wachtwoorden en gegevens kunt opslaan. Een TPM-systeem helpt ook de netwerkbeveiliging te verbeteren, digitale identiteiten te beschermen en de platformintegriteit te waarborgen.

17. 10-1-pins systeempaneelheader
    Deze header ondersteunt verschillende op de behuizing gemonteerde functies.

    • Systeemaan/uit-LED (2-pins +PWR_LED-)
      Deze 2-pins header is voor de systeemaan/uit-LED. Sluit de systeemaan/uit-LED-kabel van de behuizing aan op deze header. De systeemaan/uit-LED licht op wanneer u de systeemstroom inschakelt en knippert wanneer het systeem in de slaapstand staat.
    • LED voor activiteit van de harde schijf (2-pins +HDD_LED-)
      Deze 2-pins header is voor de HDD-activiteit-LED. Sluit de HDD-activiteit-LED-kabel aan op deze header. De HDD-LED licht op of knippert wanneer gegevens van de HDD worden gelezen of ernaar worden geschreven.
    • Aan/uit-knop/Soft-off-knop (2-pins PWR_BTN)
      Deze header is voor de systeemaan/uit-knop.
    • Resetknop (2-pins RESET)
      Deze 2-pins header is voor de op de behuizing gemonteerde resetknop voor het opnieuw opstarten van het systeem zonder de systeemvoeding uit te schakelen.
18. BIOS Flashback-LED
    De FlashBack-LED licht op of knippert om de status van de BIOS FlashBack aan te geven.

Scan de QR-code voor meer informatie over de BIOS FlashBack-functie.

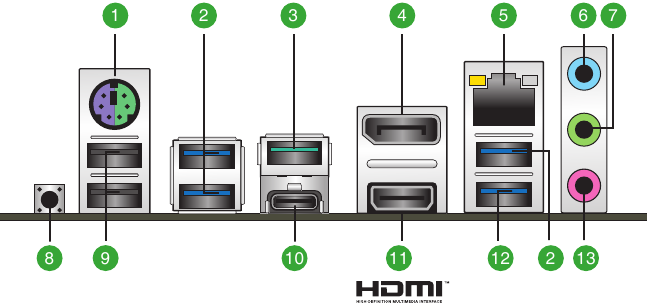

Aansluitingen op het achterpaneel

1. PS/2-combo poort voor toetsenbord/muis. Deze poort is voor een PS/2-muis of -toetsenbord.
2. USB 3.2 Gen 1 (tot 5 Gbps) poorten. Deze 9-pins Universal Serial Bus (USB)-poorten maken verbinding met USB 3.2 Gen 1-apparaten.
3. USB 3.2 Gen 2 (tot 10 Gbps) poort (groenblauw, Type A). Deze 9-pins Universal Serial Bus 3.2 (USB 3.2)-poort is voor USB 3.2 Gen 2-apparaten.
4. DisplayPort. Deze poort is voor een DisplayPort-compatibel apparaat.
5. Ethernetpoort. Deze poort biedt een Gigabit-verbinding met een Local Area Network (LAN) via een netwerkhub. Raadpleeg de onderstaande tabel voor de LED-indicaties van de Ethernetpoort.


6. Line-in poort (lichtblauw). Deze poort verbindt de band-, CD-, DVD-speler of andere audiobronnen.
7. Line-out poort (groen). Deze poort verbindt een hoofdtelefoon of een luidspreker. In 4-kanaals, 5.1-kanaals en 7.1-kanaals configuraties wordt de functie van deze poort Front Speaker Out.
8. BIOS FlashBack-knop. Houd de BIOS FlashBack-knop drie seconden ingedrukt totdat de FlashBack-LED drie keer knippert, ten teken dat de BIOS FlashBack-functie is ingeschakeld.
9. USB 2.0-poorten. Deze 4-pins Universal Serial Bus (USB)-poorten zijn voor USB 2.0-apparaten.
10. USB 3.2 Gen 2 (tot 10 Gbps) poort (USB Type-C). Deze 9-pins Universal Serial Bus 3.2 (USB 3.2)-poort is voor USB 3.2 Gen 2 Type-C-apparaten.
11. HDMI-poort. Deze poort is voor een High-Definition Multimedia Interface (HDMI)-connector en is HDCP-compatibel, waardoor het afspelen van HD DVD, Blu-ray en andere beschermde inhoud mogelijk is.
12. USB 3.2 Gen 1 (tot 5 Gbps) poort met BIOS FlashBack-functie. Plaats een USB-opslagapparaat in deze 9-pins Universal Serial Bus (USB)-poort om BIOS FlashBack uit te voeren.
13. Microfoonpoort (roze). Deze poort verbindt een microfoon.
    Raadpleeg de onderstaande audioconfiguratietabel voor de functie van de audiopoorten in een 2-, 4-, 5.1- of 7.1-kanaals configuratie.

Om een 7.1-kanaals audio-uitgang te configureren:
Gebruik een chassis met een HD-audiomodule in het voorpaneel om een 7.1-kanaals audio-uitgang te ondersteunen.

Central Processing Unit

Dit moederbord wordt geleverd met een AMD Socket AM4 die is ontworpen voor 3e/2e/1e generatie AMD Ryzen/ 2e en 1e generatie AMD Ryzen met Radeon Vega Graphics/ Athlon met Radeon Vega Graphics-processors.

Koppel alle stroomkabels los voordat u de CPU installeert.

De AM4-socket heeft een ander pinoutontwerp. Zorg ervoor dat u een CPU gebruikt die is ontworpen voor de AM4-socket. De CPU past slechts in één juiste richting. Forceer de CPU NIET in de socket om te voorkomen dat de connectoren op de socket buigen en de CPU beschadigen!

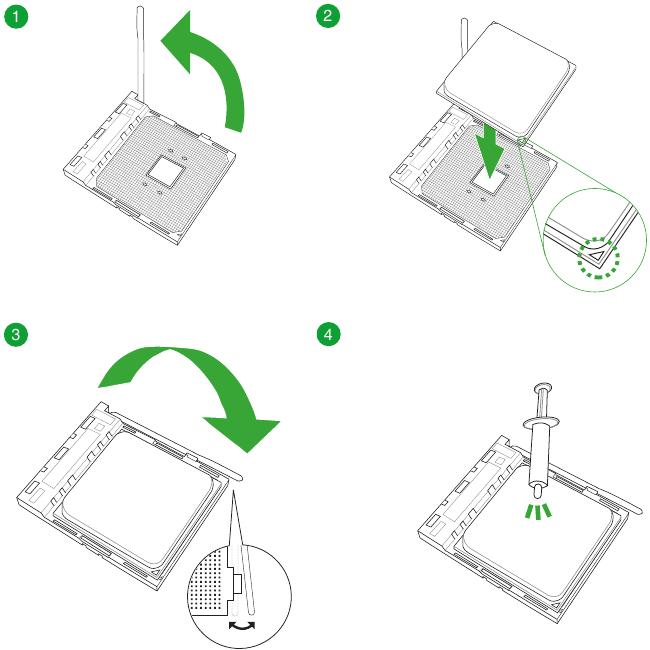

De CPU installeren

Breng het thermische interfacemateriaal aan op het CPU-koellichaam en de CPU voordat u het koellichaam en de ventilator installeert, indien nodig.

Systeemgeheugen

Dit moederbord wordt geleverd met vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-sockets. De afbeelding illustreert de locatie van de DDR4 DIMM-sockets:

• U kunt verschillende geheugengroottes installeren in kanaal A en kanaal B. Het systeem wijst de totale grootte van het kanaal met de kleinere grootte toe voor de dual-channel configuratie. Elk overtollig geheugen van het kanaal met de grotere grootte wordt vervolgens toegewezen voor single-channel werking.
• Installeer altijd DIMM's met dezelfde CAS-latentie. Voor optimale compatibiliteit raden we aan om geheugenmodules van dezelfde versie of datumcode (D/C) van dezelfde leverancier te installeren. Neem contact op met de winkelier om de juiste geheugenmodules te verkrijgen.
• Een DDR4-geheugenmodule is anders gekerfd dan een DDR-, DDR2- of DDR3-module. Installeer GEEN DDR-, DDR2- of DDR3-geheugenmodule in de DDR4-sleuf.

• De standaard geheugenwerkingsfrequentie is afhankelijk van de Serial Presence Detect (SPD), wat de standaardmanier is om toegang te krijgen tot informatie van een geheugenmodule. In de standaardstatus kunnen sommige geheugenmodules voor overklokken werken op een lagere frequentie dan de door de leverancier gemarkeerde waarde.
• Gebruik voor systeemstabiliteit een efficiënter geheugenkoelsysteem om een volledige geheugenbelasting te ondersteunen.
• Raadpleeg www.asus.com voor de meest recente Memory QVL (Qualified Vendors Lists).

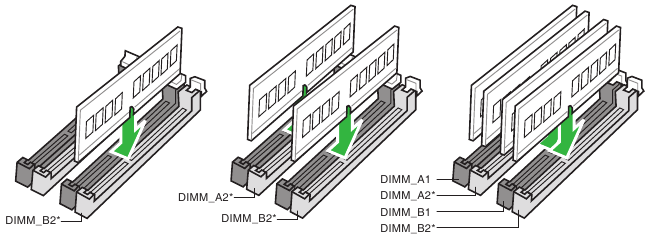

Aanbevolen geheugenconfiguraties

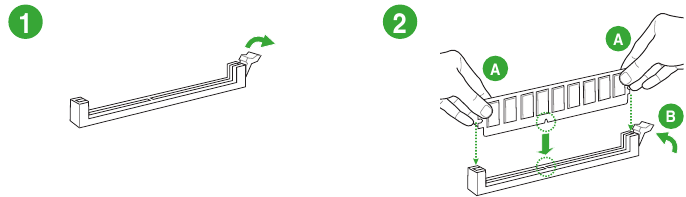

Een DIMM installeren

Een DIMM verwijderen

BIOS- en RAID-ondersteuning

BIOS leren kennen

Het nieuwe ASUS UEFI BIOS is een Unified Extensible Interface die voldoet aan de UEFI-architectuur en biedt een gebruiksvriendelijke interface die verder gaat dan de traditionele BIOS-bedieningselementen met alleen toetsenbord, om een flexibelere en handigere muisinvoer mogelijk te maken. U kunt eenvoudig door het nieuwe UEFI BIOS navigeren met dezelfde soepelheid als uw besturingssysteem. De term "BIOS" in deze gebruikershandleiding verwijst naar "UEFI BIOS", tenzij anders vermeld.

BIOS (Basic Input and Output System) slaat systeemhardware-instellingen op, zoals opslagapparaatconfiguratie, overklokinstellingen, geavanceerd energiebeheer en opstartapparaatconfiguratie, die nodig zijn voor het opstarten van het systeem in de CMOS van het moederbord. In normale omstandigheden zijn de standaard BIOS-instellingen van toepassing op de meeste omstandigheden om optimale prestaties te garanderen. Wijzig de standaard BIOS-instellingen NIET, behalve in de volgende omstandigheden:

• Er verschijnt een foutmelding op het scherm tijdens het opstarten van het systeem waarin u wordt gevraagd de BIOS Setup uit te voeren.
• U hebt een nieuw systeemcomponent geïnstalleerd waarvoor verdere BIOS-instellingen of een update nodig zijn.

Onjuiste BIOS-instellingen kunnen leiden tot instabiliteit of opstartfouten. We raden ten zeerste aan om de BIOS-instellingen alleen te wijzigen met behulp van opgeleid onderhoudspersoneel.

• Wanneer u het BIOS-bestand downloadt of bijwerkt, wijzigt u de naam ervan in TB450MR2.CAP voor dit moederbord.
• BIOS-instellingen en -opties kunnen variëren als gevolg van verschillende BIOS-releaseversies. Raadpleeg de nieuwste BIOS-versie voor instellingen en opties.

BIOS Setup-programma

Gebruik de BIOS Setup om het BIOS bij te werken of de parameters ervan te configureren. De BIOS-schermen bevatten navigatietoetsen en korte onscreen-hulp om u te begeleiden bij het gebruik van het BIOS Setup-programma.

BIOS openen bij het opstarten
Om BIOS Setup te openen bij het opstarten, drukt u tijdens de Power-On Self Test (POST) op <Delete> of <F2>. Als u niet op <Delete> of <F2> drukt, gaat POST verder met zijn routines.

BIOS Setup openen na POST
Om BIOS Setup te openen na POST:

• Druk tegelijkertijd op <Ctrl>+<Alt>+<Delete>.
• Druk op de resetknop op de systeembehuizing.
• Druk op de aan/uit-knop om het systeem uit en weer aan te zetten. Doe deze optie alleen als het niet is gelukt om BIOS Setup te openen met behulp van de eerste twee opties.

Nadat u een van de drie opties hebt uitgevoerd, drukt u op de <Delete>-toets om de BIOS te openen.

• Zorg ervoor dat een USB-muis is aangesloten op uw moederbord als u de muis wilt gebruiken om het BIOS Setup-programma te bedienen.
• Als het systeem instabiel wordt na het wijzigen van een BIOS-instelling, laadt u de standaardinstellingen om systeemcompatibiliteit en stabiliteit te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op de sneltoets <F5>.
• Als het systeem niet opstart na het wijzigen van een BIOS-instelling, probeer dan de CMOS te wissen en het moederbord terug te zetten naar de standaardwaarde.
• Het BIOS Setup-programma biedt geen ondersteuning voor Bluetooth-apparaten.

BIOS-menuscherm
Het BIOS Setup-programma kan in twee modi worden gebruikt: EZ Mode en Advanced Mode. U kunt van modus wisselen via Setup Mode in het menu Boot menu of door op de sneltoets <F7> te drukken.

ASUS EZ Flash 3

Met de functie ASUS EZ Flash 3 kunt u het BIOS bijwerken zonder een OS-gebaseerd hulpprogramma te gebruiken.

Zorg ervoor dat u de standaard BIOS-instellingen laadt om systeemcompatibiliteit en stabiliteit te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op de sneltoets <F5>.

• Deze functie biedt alleen ondersteuning voor apparaten zoals een USB-flashdisk met FAT 32/16-indeling en één partitie.
• Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van het BIOS om te voorkomen dat het systeem niet meer opstart!

Het BIOS bijwerken via USB:

1. Plaats de USB-flashdisk met het nieuwste BIOS-bestand in de USB-poort.
2. Open de Advanced Mode (Geavanceerde modus) van het BIOS Setup-programma. Ga naar het menu Tool (Hulpprogramma) om ASUS EZ Flash 3 Utility te selecteren en druk op <Enter>.
3. Druk op <Tab> om naar het veld Drive (Station) te schakelen.
4. Druk op de pijltoetsen Omhoog/Omlaag om de USB-flashdisk te vinden met het nieuwste BIOS en druk vervolgens op <Enter>.
5. Druk op <Tab> om naar het veld Folder (Map) te schakelen.
6. Druk op de pijltoetsen Omhoog/Omlaag om het BIOS-bestand te vinden en druk vervolgens op <Enter> om het BIOS-updateproces uit te voeren. Start het systeem opnieuw op wanneer het updateproces is voltooid.

ASUS CrashFree BIOS 3

Het hulpprogramma ASUS CrashFree BIOS 3 is een automatisch herstelprogramma waarmee u het BIOS-bestand kunt herstellen wanneer het tijdens het updateproces mislukt of beschadigd raakt. U kunt een beschadigd BIOS-bestand herstellen met behulp van een USB-flashstation met het BIOS-bestand.

Als u het nieuwste BIOS-bestand wilt gebruiken, downloadt u het bestand op https://www.asus.com/support en slaat u het op een USB-flashstation op.

Het BIOS herstellen
Het BIOS herstellen:

1. Schakel het systeem in.
2. Plaats het USB-flashstation met het BIOS-bestand in de USB-poort.
3. Het hulpprogramma controleert automatisch de apparaten op het BIOS-bestand. Wanneer het is gevonden, leest het hulpprogramma het BIOS-bestand en opent het automatisch ASUS EZ Flash 3.
4. Het systeem vereist dat u BIOS Setup opent om de BIOS-instelling te herstellen. Om systeemcompatibiliteit en stabiliteit te garanderen, raden we u aan op <F5> te drukken om de standaard BIOS-waarden te laden.

Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van het BIOS! Als u dit wel doet, kan dit ertoe leiden dat het systeem niet meer opstart!

RAID-configuraties

Het moederbord wordt geleverd met het RaidXpert2 Configuration Utility dat RAID 0-, RAID 1- en RAID 10-configuratie ondersteunt.

Raadpleeg voor meer informatie over het configureren van uw RAID-sets de RAID Configuration Guide (RAID-configuratiegids) die u kunt vinden op https://www.asus.com/support, of door de QR-code te scannen.

RAID-definities
RAID 0 (Data striping) optimaliseert twee identieke harde schijven om gegevens parallel te lezen en te schrijven, in afwisselende stacks. Twee harde schijven voeren hetzelfde werk uit als één schijf, maar met een aanhoudende gegevensoverdrachtsnelheid die twee keer zo hoog is als die van één schijf, waardoor de gegevenstoegang en -opslag worden verbeterd. Voor deze installatie is het gebruik van twee nieuwe identieke harde schijven vereist.
RAID 1 (Data mirroring) kopieert en onderhoudt een identieke afbeelding van gegevens van de ene schijf naar een tweede schijf. Als de ene schijf uitvalt, verwijst de software voor het beheer van de schijfarray alle toepassingen naar de overlevende schijf, omdat deze een volledige kopie van de gegevens op de andere schijf bevat. Deze RAID-configuratie biedt gegevensbescherming en verhoogt de fouttolerantie voor het hele systeem. Gebruik twee nieuwe schijven of gebruik een bestaande schijf en een nieuwe schijf voor deze installatie. De nieuwe schijf moet even groot of groter zijn dan de bestaande schijf.
RAID 10 is data striping en data mirroring gecombineerd zonder pariteit (redundantiegegevens) die berekend en geschreven hoeven te worden. Met de RAID 10-configuratie profiteert u van alle voordelen van zowel RAID 0- als RAID 1-configuraties. Gebruik vier nieuwe harde schijven of gebruik een bestaande schijf en drie nieuwe schijven voor deze installatie.

Veiligheidsinformatie

Elektrische veiligheid

•
  Om het risico op elektrische schokken te voorkomen, koppelt u de stroomkabel los van het stopcontact voordat u het systeem verplaatst.
• Wanneer u apparaten aan het systeem toevoegt of verwijdert, moet u ervoor zorgen dat de stroomkabels van de apparaten zijn losgekoppeld voordat de signaalkabels worden aangesloten. Koppel indien mogelijk alle stroomkabels van het bestaande systeem los voordat u een apparaat toevoegt.
• Voordat u signaalkabels op het moederbord aansluit of verwijdert, moet u ervoor zorgen dat alle stroomkabels zijn losgekoppeld.
• Zoek professionele hulp voordat u een adapter of verlengsnoer gebruikt. Deze apparaten kunnen het aardingscircuit onderbreken.
• Zorg ervoor dat uw voeding is ingesteld op de juiste spanning in uw regio. Als u niet zeker bent van de spanning van het stopcontact dat u gebruikt, neem dan contact op met uw plaatselijke energiebedrijf.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw winkelier.

Bedrijfsveiligheid

• Lees zorgvuldig alle handleidingen die bij de verpakking zijn geleverd voordat u het moederbord installeert en componenten toevoegt.
• Voordat u het product gebruikt, moet u ervoor zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Om kortsluiting te voorkomen, houdt u paperclips, schroeven en nietjes uit de buurt van connectoren, slots, sockets en circuits.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats het product niet in een ruimte waar het aan vocht kan worden blootgesteld.
• Plaats het product op een stabiele ondergrond.
• Als u technische problemen met het product ondervindt, neem dan contact op met een gekwalificeerde servicemonteur of uw winkelier.
• Uw moederbord mag alleen worden gebruikt in omgevingen met omgevingstemperaturen tussen 0°C en 40°C.

Referenties

• ASUS Global
• Officiële ondersteuning | ASUS Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Asus TUF GAMING B450M-PRO II Handleiding

Beschikbare talen
