Joie i-Spin 360 E handleiding

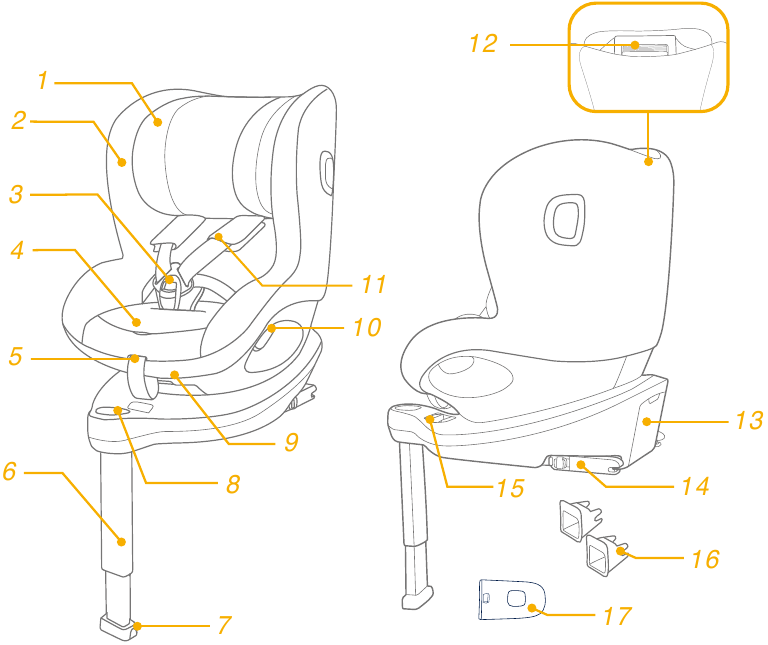

Onderdelenlijst

Zorg ervoor dat er geen onderdelen ontbreken. Neem contact op met de verkoper als er iets ontbreekt.

1. Hoofdsteun
2. Zitkussen
3. Gesp
4. Knop voor aanpassen gordel
5. Aanpassingsband
6. Steunpoot
7. Knop voor aanpassen steunpoot
8. Indicator steunpoot
9. Knop voor aanpassen hellingshoek
10. Draaibare knop
11. Schouderriem
12. Hendel voor aanpassen hoofdsteun
13. Opbergvak handleiding
14. ISOFIX-connector
15. Knop voor aanpassen ISOFIX
16. ISOFIX-geleiders
17. Zijdelingse bescherming

Productinformatie

"i-Size" (Integrale universele ISOFIX Enhanced Child Restraint Systems) is een categorie Enhanced Child Restraint System voor gebruik in alle i-Size zitposities van een voertuig.

1. Volgens VN-reglement nr. 129 is het product een Universal ISOFIX-klasse ISO/F2X, ISO/R2 verbeterd kinderzitje en moet het worden gemonteerd met behulp van de ISOFIX-verbindingen.
2. Dit is een "i-Size" Enhanced Child Restraint System. Het is goedgekeurd volgens VN-reglement nr. 129 voor gebruik in i-Size compatibele voertuigzitposities zoals aangegeven door voertuigfabrikanten in de gebruikershandleiding van het voertuig.
3. Raadpleeg bij twijfel de fabrikant van het Enhanced Child Restraint System of de verkoper.

Materialen: Kunststoffen, metaal, stoffen
Patentnr.: Octrooien aangevraagd

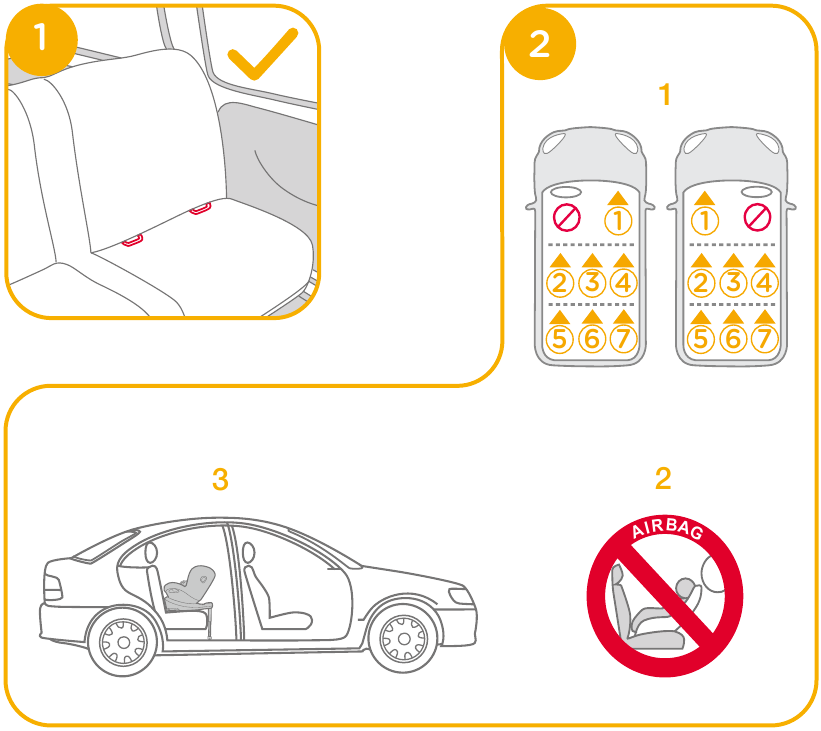

Aandachtspunten bij installatie

Kies de installatiemodus

	Grootte kind	Installatiemodus	Installatie	Indicatie leeftijd	Hellingshoek
VN-reglement Nr. 129	61 cm - 105 cm/≤ 19 kg	Naar achteren gerichte modus		6 maanden tot ca. 4 jaar	Positie 1 - 6
	76 cm - 105 cm/≤ 19 kg	Naar voren gerichte modus		15 maanden tot ca. 4 jaar	Positie 1 - 6

De basis installeren

• Nadat u de basis op de autostoel hebt geplaatst, trekt u de steunpoot naar beneden naar de vloer.

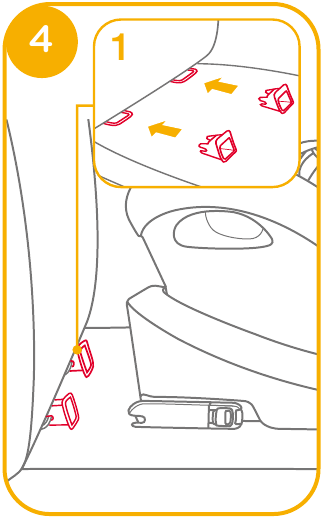

• Plaats ISOFIX-geleiders om te helpen bij de installatie.

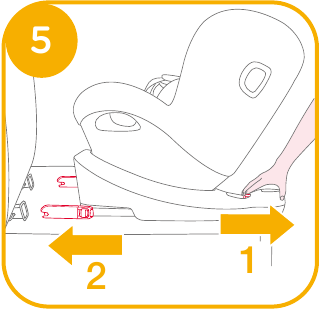

• Er zijn 11 verstelbare posities voor ISOFIX. Terwijl u de ISOFIX-knop ingedrukt houdt, trekt u de ISOFIX-connector eruit.

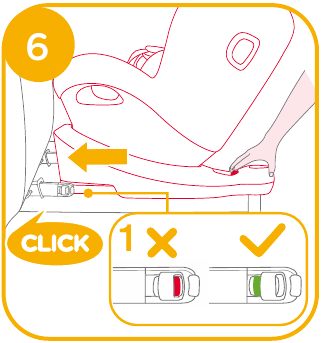

• Zorg ervoor dat beide ISOFIX-connectoren stevig zijn bevestigd aan hun ISOFIX-ankerpunten. De kleuren van de indicatoren op beide ISOFIX-connectoren moeten volledig groen zijn.

• Nadat u de ISOFIX-connectoren met succes hebt geïnstalleerd, drukt u nogmaals op de ISOFIX-aanpassingsknoppen terwijl u de stoel naar achteren duwt totdat deze in contact komt met de rugleuning van de autostoel.
• Nadat u de ISOFIX hebt bevestigd, trekt u de steunpoot naar beneden naar de vloer. Wanneer de indicator van de steunpoot groen wordt, is de steunpoot correct geïnstalleerd.
• Knijp in de ontgrendelingsknop van de steunpoot en pas vervolgens de lengte van de steunpoot aan.

• Zorg er altijd voor dat de steunpoot direct contact maakt met de vloer en in de vergrendelde positie staat, zelfs als het kind er niet in zit.
• De steunpoot heeft 19 posities. Wanneer de indicator van de steunpoot rood wordt, betekent dit dat de steunpoot in de verkeerde positie staat.

• Zorg ervoor dat de steunpoot volledig in contact staat met de vloer van het voertuig. Rood betekent dat het onjuist is geïnstalleerd.

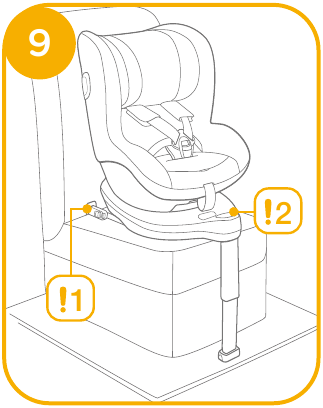

• Controleer of de basis stevig is geïnstalleerd door aan beide ISOFIX-connectoren te trekken.
• De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.

• De steunpoot moet correct worden geïnstalleerd met een groene indicator.

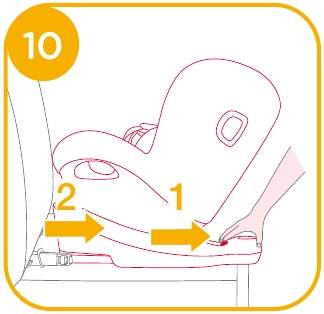

De basis verwijderen

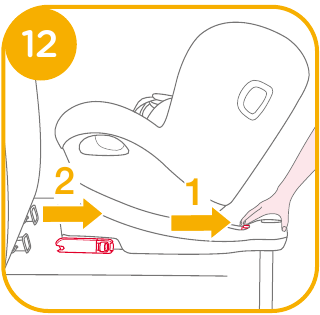

Om de basis uit het voertuig te verwijderen, drukt u op de ISOFIX-aanpassingsknop en trekt u de basis van de stoel af.

Druk vervolgens op de connectoren en maak ze los van de ISOFIX van het voertuig.

Om schade tijdens het transport te voorkomen, drukt u op de ISOFIX-aanpassingsknop en vouwt u de connector volledig in.

Zijdelingse bescherming gebruiken

1. Dit verbeterde kinderzitje wordt geleverd met afneembare zijdelingse bescherming. Deze zijdelingse bescherming moet worden gebruikt aan de deurzijde van het voertuig voor de beste bescherming. Installatie weergegeven in.

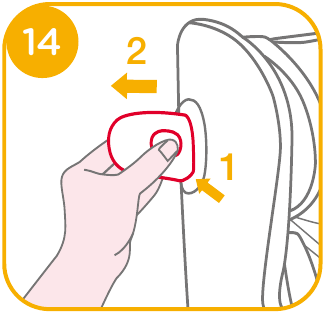

2. Druk op de ontgrendelingsknop om de zijdelingse bescherming te verwijderen.

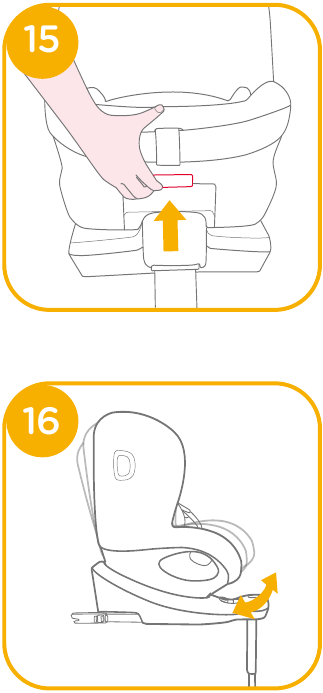

Hellingshoek aanpassen

Knijp in de knop voor het aanpassen van de hellingshoek om het verbeterde kinderzitje in de juiste positie te zetten. De hellingshoeken worden weergegeven als

Controleer de positie van de steunpoot opnieuw na het verstellen van de hellingshoek.
Er zijn 6 hellingshoekposities voor de naar achteren gerichte modus en 6 hellingshoekposities voor de naar voren gerichte modus.

Hoogte aanpassen

voor hoofdsteun en schoudergordels

1. Pas de hoofdsteun aan en controleer of de schoudergordels op de juiste hoogte zitten volgens

   • Bij gebruik in de naar achteren gerichte positie moet de hoogte van de schoudergordel gelijk zijn aan of lager zijn dan de bovenkant van de schouders van het kind.
   • Bij gebruik in de naar voren gerichte positie moet de hoogte van de schoudergordel gelijk zijn aan de bovenkant van de schouders van het kind.

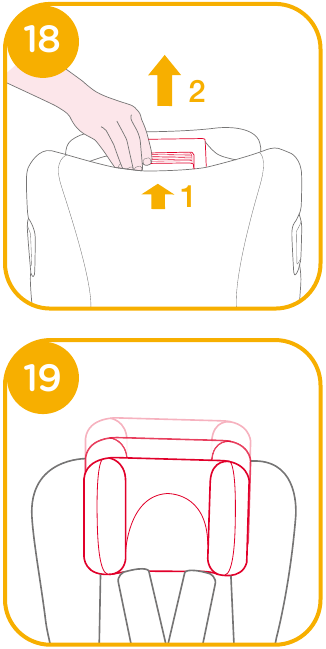

2. Knijp in de hendel voor het aanpassen van de hoofdsteun en trek tegelijkertijd de hoofdsteun omhoog of omlaag totdat deze in een van de 6 posities vastklikt. De posities van de hoofdsteun worden weergegeven als .


Gebruik in de achterwaarts gerichte modus

(Lengte kind 61cm-105cm/Gewicht kind ≤ 19kg/6 maanden - 4 jaar oud)

• Installeer de verbeterde kinderbeveiliging op de achterbank van het voertuig en plaats het kind vervolgens in de verbeterde kinderbeveiliging.

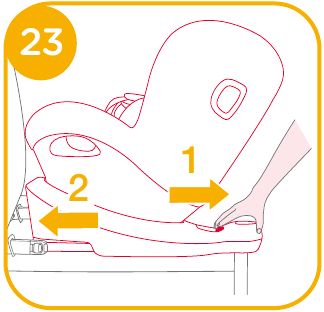

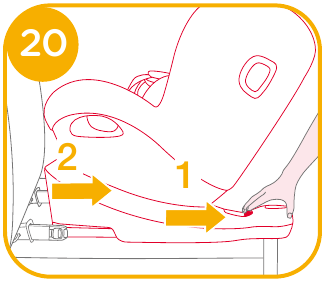

1. Druk op de ISOFIX-verstelknop en trek de basis van de voertuigstoel weg.

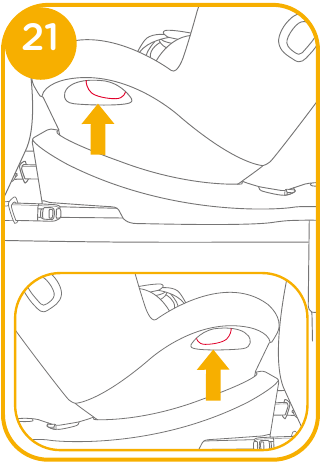

2. Druk op de rotatieknop om te roteren voor het gemakkelijker zijwaarts in- en uitladen van het kind, en draai de stoel vervolgens in de achterwaarts gerichte positie.


   • Druk op de rotatieknop aan beide zijden om de verbeterde kinderbeveiliging te roteren.
   • Zorg er altijd voor dat de stoel vergrendeld is (achterwaarts gericht/voorwaarts gericht), zelfs wanneer het kind er niet in zit.

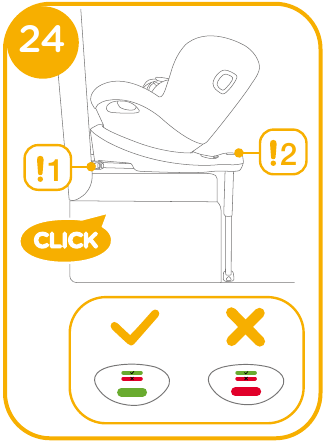

3. Nadat u de ISOFIX-connectoren succesvol hebt geïnstalleerd, drukt u nogmaals op de ISOFIX-verstelknoppen terwijl u de stoel naar achteren duwt totdat deze in contact komt met de rugleuning van de voertuigstoel.

   • De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.

   • De steunpoot moet correct zijn geïnstalleerd met een groene indicator.

Het kind vastzetten

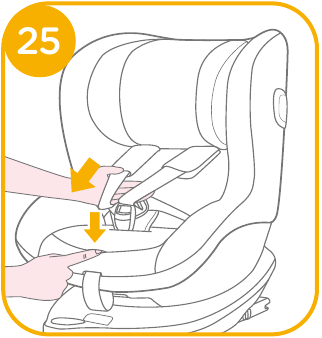

1. Druk op de webbing-verstelknop en trek de schouderharnassen naar de gewenste lengte (trek onder de vaste schouderstukken om te verlengen).

2. Ontgrendel de gesp van de harnassen door op de rode knop te drukken.

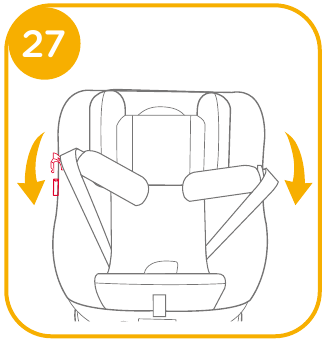

3. Maak de gespen aan beide zijden van de stoel vast, zoals weergegeven in , die zich aan beide zijden van de stoel bevinden om het plaatsen van het kind in de achterwaarts gerichte modus gemakkelijker te maken.

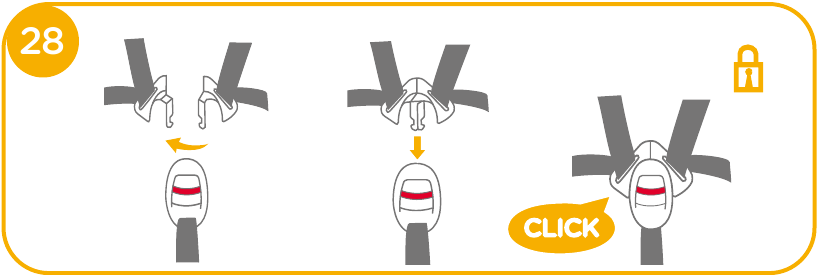

4. Plaats het kind in de verbeterde kinderbeveiliging en steek beide armen door de harnassen.
   • Nadat het kind zit, controleert u nogmaals of de schouderharnassen op de juiste hoogte zitten.
5. Sluit de gesp.

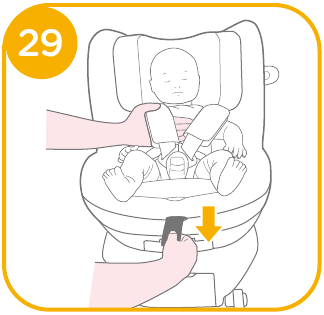

6. Trek de verstelbare band naar beneden en pas deze aan op de juiste lengte om ervoor te zorgen dat uw kind goed vastzit.

   • Zorg er altijd voor dat het kind vastzit in het harnas en goed is vastgemaakt door alle speling te verwijderen.

Gebruik in de voorwaarts gerichte modus

(Lengte kind 76cm-105cm/Gewicht kind 19kg/15 maanden - 4 jaar oud)

• Installeer de verbeterde kinderbeveiliging op de voertuigstoel en plaats het kind vervolgens in de verbeterde kinderbeveiliging.

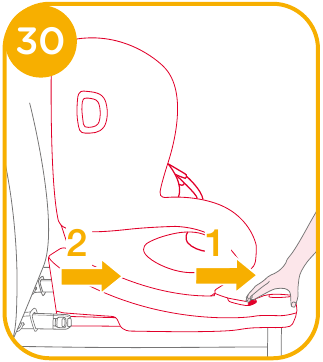

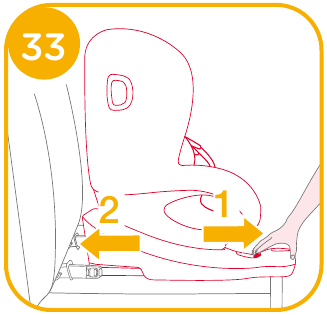

1. Druk op de ISOFIX-verstelknop en trek de basis van de voertuigstoel weg.

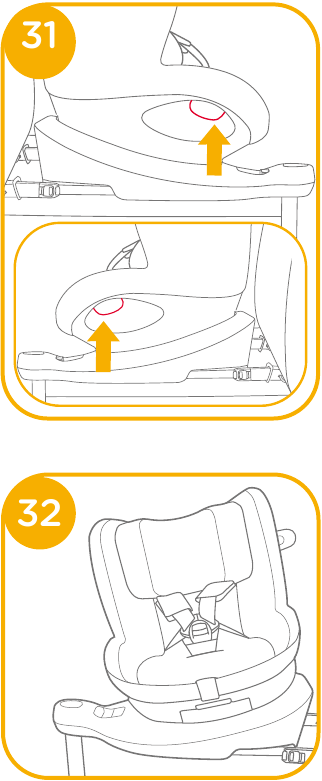

2. Druk op de rotatieknop om te roteren voor het gemakkelijker zijwaarts in- en uitladen van het kind, en draai de stoel vervolgens in de voorwaarts gerichte positie.

   • Druk op de rotatieknop aan beide zijden om de verbeterde kinderbeveiliging te roteren.
   • Zorg er altijd voor dat de stoel vergrendeld is (achterwaarts gericht/voorwaarts gericht), zelfs wanneer het kind er niet in zit.

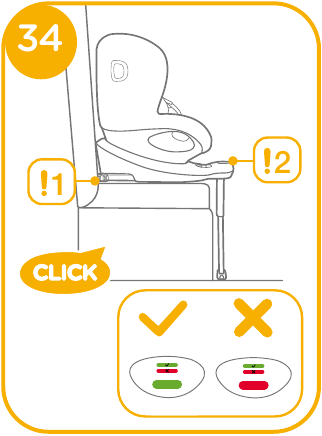

3. Nadat u de ISOFIX-connectoren succesvol hebt geïnstalleerd, drukt u nogmaals op de ISOFIX-verstelknoppen terwijl u de stoel naar achteren duwt totdat deze in contact komt met de rugleuning van de voertuigstoel.

   • De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.

   • De steunpoot moet correct zijn geïnstalleerd met een groene indicator.

Het kind vastzetten

1. Druk op de webbing-verstelknop en trek de schouderharnassen naar de gewenste lengte (trek onder de vaste schouderstukken om te verlengen).

2. Ontgrendel de gesp van de harnassen door op de rode knop te drukken.

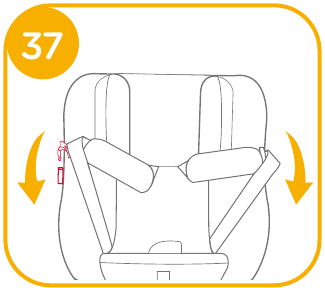

3. Maak de gespen aan beide zijden van de stoel vast, zoals weergegeven in , die zich aan beide zijden van de stoel bevinden om het plaatsen van het kind in de voorwaarts gerichte modus gemakkelijker te maken.

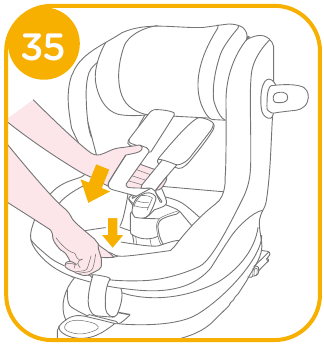

4. Plaats het kind in de verbeterde kinderbeveiliging en steek beide armen door de harnassen. Sluit de gesp.
   • Nadat het kind zit, controleert u nogmaals of de schouderharnassen op de juiste hoogte zitten.

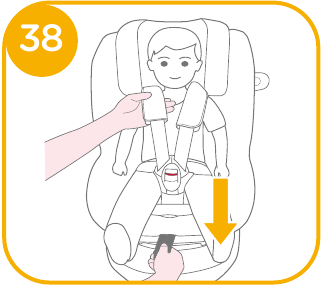

5. Trek de verstelbare band naar beneden en pas deze aan op de juiste lengte om ervoor te zorgen dat uw kind goed vastzit.

   • Zorg er altijd voor dat het kind vastzit in het harnas en goed is vastgemaakt door alle speling te verwijderen.

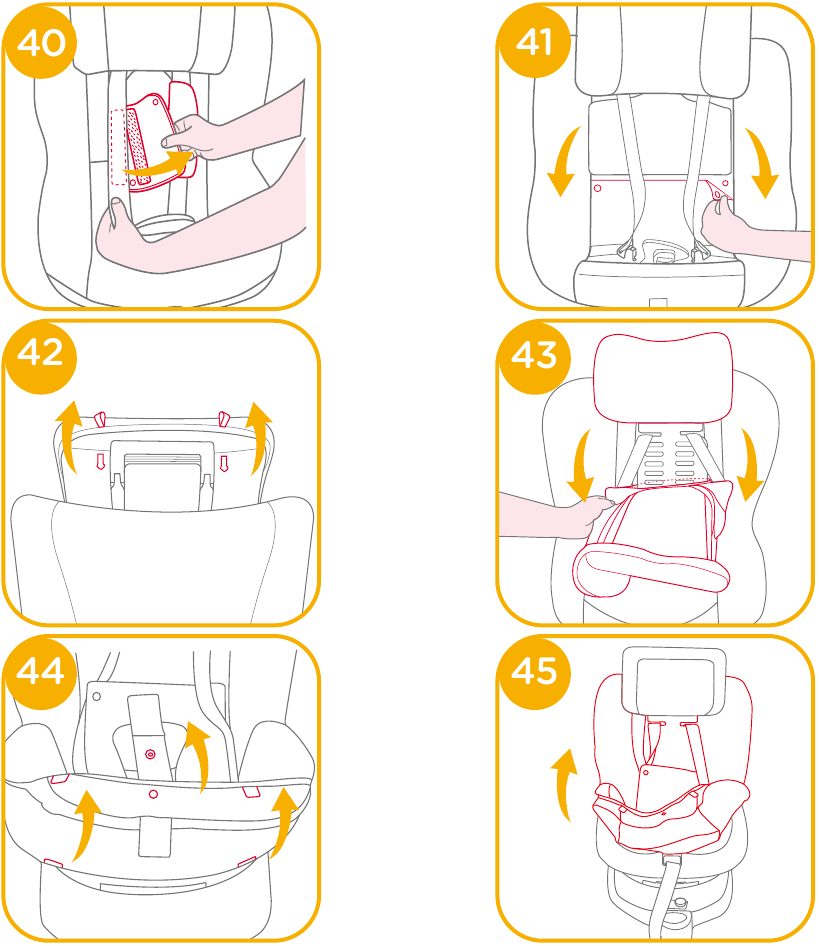

Zachte onderdelen losmaken

Druk op de rode knop om de gesp los te maken.

Volg de stappen om zachte onderdelen los te maken.

Om de zachte onderdelen opnieuw te bevestigen, herhaalt u de bovenstaande stappen in omgekeerde volgorde.

Verzorging en onderhoud

• Was de stoelbekleding en de binnenvoering met koud water onder 30°C.
• Strijk de zachte delen niet.
• Bleek of stoom de zachte delen niet.
• Gebruik geen onverdunde reinigingsmiddelen, benzine of andere organische oplosmiddelen om het verbeterde kinderzitje of de basis te wassen. Dit kan schade veroorzaken aan het verbeterde kinderzitje.
• Wring de stoelbekleding en de binnenvoering niet uit om ze te drogen. Dit kan kreukels in de stoelbekleding en de binnenvoering achterlaten.
• Hang de stoelbekleding en de binnenvoering in de schaduw te drogen.
• Verwijder het verbeterde kinderzitje en de basis van de autostoel als ze voor een lange periode niet worden gebruikt. Plaats het verbeterde kinderzitje op een koele, droge plaats waar uw kind er niet bij kan.
• Knoei niet met de harnasaansluitingen tijdens het schoonmaken.


• Om dit verbeterde kinderzitje te gebruiken met de ISOFIX-verbindingen volgens VN-Reglement nr. 129, moet uw kind aan de volgende eisen voldoen.
  Achterwaarts gericht: Lengte kind 61cm-105cm/Leeftijd kind minimaal 6 maanden/Gewicht kind ≤ 19kg;
  Voorwaarts gericht: Lengte kind 76cm-105cm/Leeftijd kind minimaal 15 maanden/Gewicht kind ≤ 19kg;
•
  NIET VOORWAARTS GERICHT GEBRUIKEN VOORDAT DE LEEFTIJD VAN HET KIND 15 maanden OVERSCHRIJDT (zie instructies)
• Alle riemen die het verbeterde kinderzitje aan het voertuig vasthouden, moeten strak zitten, elke steunpoot moet in contact staan met de voertuigvloer, alle riemen die het kind vasthouden, moeten aan het lichaam van het kind zijn aangepast en de riemen mogen niet gedraaid zijn.
• Nadat uw kind in dit verbeterde kinderzitje is geplaatst, moet de veiligheidsgordel correct worden gebruikt en ervoor worden gezorgd dat elke heupgordel laag wordt gedragen, zodat het bekken stevig vastzit, moet worden benadrukt.
• Dit verbeterde kinderzitje moet worden vervangen als het in een ongeval is blootgesteld aan hevige spanningen. Een ongeval kan schade veroorzaken die u niet kunt zien.
• Houd rekening met het gevaar van het aanbrengen van wijzigingen of toevoegingen aan het apparaat zonder de goedkeuring van de bevoegde autoriteit, en met het gevaar van het niet nauwkeurig opvolgen van de installatie-instructies van de fabrikant van het verbeterde kinderzitje.
• Houd dit verbeterde kinderzitje uit de buurt van zonlicht, anders kan het te warm zijn voor de huid van het kind. Raak het verbeterde kinderzitje altijd aan voordat u het kind erin plaatst.
• Het kind wordt niet zonder toezicht achtergelaten in het verbeterde kinderzitjessysteem.
• Alle bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten goed worden vastgezet.
• Het verbeterde kinderzitje mag niet worden gebruikt zonder de zachte delen.
• De zachte delen mogen niet worden vervangen door andere dan die welke door de fabrikant worden aanbevolen, omdat de zachte delen een integraal onderdeel vormen van de prestaties van het zitje.
• Gebruik GEEN andere dragende contactpunten dan die beschreven in de instructies en gemarkeerd op het verbeterde kinderzitje.
• Installeer dit verbeterde kinderzitje NOOIT op een autostoel die is uitgerust met veiligheidsairbags bij gebruik met de babymodus.
• Controleer voordat u dit verbeterde kinderzitje koopt of het goed in uw voertuig kan worden geïnstalleerd.
• GEEN verbeterd kinderzitje kan volledige bescherming tegen letsel bij een ongeval garanderen. Correct gebruik van dit verbeterde kinderzitje vermindert echter het risico op ernstig letsel of overlijden van uw kind.
• Installeer dit verbeterde kinderzitje NIET zonder de instructies in deze handleiding te volgen, anders loopt uw kind een ernstig risico op letsel of overlijden.
• Gebruik dit verbeterde kinderzitje NIET als het beschadigde of ontbrekende onderdelen heeft.
• Laat uw kind GEEN grote/oversized kleding dragen, omdat dit kan voorkomen dat uw kind correct en veilig wordt vastgemaakt met de schouderharnasriemen en de kruisriem tussen de benen.
• Laat dit verbeterde kinderzitje of andere items NIET los in uw voertuig liggen, omdat een niet-vastgezet verbeterd kinderzitje kan worden rondgeslingerd en inzittenden letsel kan toebrengen bij een scherpe bocht, plotselinge stop of botsing.
• Gebruik NOOIT een tweedehands verbeterd kinderzitje of een verbeterd kinderzitje waarvan u de geschiedenis niet kent, omdat het structurele schade kan hebben die de veiligheid van uw kind in gevaar brengt.
• Gebruik NOOIT touwen of andere vervangingen om het verbeterde kinderzitje in het voertuig vast te zetten of om het kind in het verbeterde kinderzitje vast te zetten.
• Zorg ervoor dat het verbeterde kinderzitje zo is geïnstalleerd dat geen enkel onderdeel ervan de beweegbare stoelen of de bediening van de voertuigdeuren hindert.
• Raadpleeg de distributeur voor problemen met betrekking tot onderhoud, reparatie en vervanging van onderdelen.
• Verwijder dit verbeterde kinderzitje van de autostoel wanneer het voor een lange periode niet wordt gebruikt.
• De onderdelen van dit verbeterde kinderzitje mogen op geen enkele manier worden gesmeerd.
• Zet het kind altijd vast in het verbeterde kinderzitje, zelfs tijdens korte ritten, omdat de meeste ongelukken dan gebeuren.
• Controleer regelmatig de ISOFIX-geleiders op vuil en reinig ze indien nodig. De betrouwbaarheid kan worden beïnvloed door binnendringend vuil, stof, voedseldeeltjes enz.
• Plaats GEEN andere dan de aanbevolen binnenkussens in dit verbeterde kinderzitje.
• Het kinderzitje past mogelijk niet in alle goedgekeurde voertuigen wanneer het in een van deze posities wordt gebruikt.

Noodgeval
In geval van nood of ongevallen is het van het grootste belang dat uw kind onmiddellijk wordt verzorgd met eerste hulp en medische behandeling.

Voor garantie-informatie kunt u onze website bezoeken op joiebaby.com
