Joie spin 360 GTi Handleiding

Welkom bij JoieGB^™

Wanneer u reist met de Joie spin 360™ GTi verbeterde kinderbeveiliging, gebruikt u een hoogwaardige, volledig gecertificeerde i-Size verbeterde kinderbeveiliging. Lees deze handleiding zorgvuldig door en volg elke stap om een comfortabele rit en de beste bescherming voor uw kind te garanderen.

Om deze Joie verbeterde kinderbeveiliging te gebruiken met de i-Size ISOFIX-verbindingen volgens de ECE R129-verordening, moet uw kind aan de volgende eisen voldoen.

Achterwaarts gericht: Lengte kind 40cm-105cm/ max. 19,5kg;
Voorwaarts gericht: Lengte kind 76cm-105cm/ max. 19,5kg;

Basis

Lees alle instructies in deze handleiding voordat u het product installeert en gebruikt.

BEWAAR VOOR TOEKOMSTIG GEBRUIK.
LEES AANDACHTIG DOOR.

Bewaar de handleiding in het opbergvak aan de onderkant van de basis, zoals in de rechter afbeelding.

Ga voor garantie-informatie naar onze website: joiebaby.com

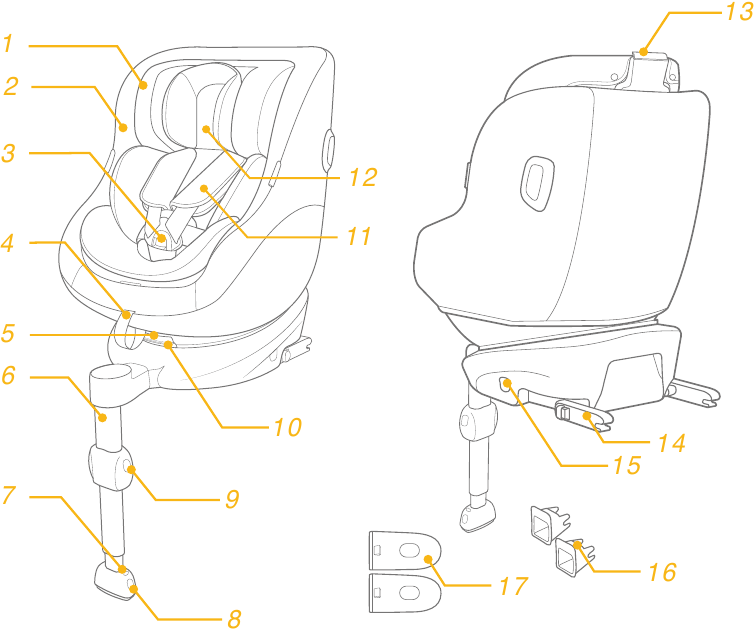

Onderdelenlijst

Zorg ervoor dat er geen onderdelen ontbreken. Neem contact op met de verkoper als er iets ontbreekt.

1. Hoofdsteun
2. Zitkussen
3. Gesp
4. Verstelband
5. Verstelknop voor achterover leunen
6. Steunpoot
7. Indicator steunpoot
8. Verstelknop A steunpoot
9. Verstelknop B steunpoot
10. Draaibare knop
11. Schouderbandhoezen
12. Inzetstuk voor baby's
13. Verstelhendel hoofdsteun
14. ISOFIX-connector
15. ISOFIX-verstelknop
16. ISOFIX-geleiders
17. Zijdelingse impactbescherming x2

WAARSCHUWING

• Wees voorzichtig dat de stijve onderdelen en plastic delen van het verbeterde kinderbeveiligingssysteem zo moeten worden geplaatst en geïnstalleerd dat ze niet bekneld kunnen raken door een beweegbare stoel of in de deur van het voertuig.
• Gebruik de achterwaarts gerichte verbeterde kinderbeveiligingssystemen NIET op zitplaatsen waar een actieve frontale airbag is geïnstalleerd.
• Om deze verbeterde kinderbeveiliging te gebruiken volgens VN-voorschrift nr. 129, moet uw kind aan de volgende eisen voldoen.
• Achterwaarts gericht: Lengte kind 40cm -105cm / max. 19,5kg
• Voorwaarts gericht: Lengte kind 76cm - 105cm / max. 19,5kg
•
  NIET VOORWAARTS GERICHT GEBRUIKEN VOORDAT DE LEEFTIJD VAN HET KIND 15 MAANDEN OVERSCHRIJDT (Raadpleeg de instructies).
• De verbeterde kinderbeveiliging past mogelijk niet in alle goedgekeurde voertuigen. Raadpleeg de meegeleverde aanbrenglijst voor meer details.
• Alle riemen die het kind vasthouden, moeten worden aangepast aan het lichaam van het kind en de riemen mogen niet gedraaid zijn.
• Nadat uw kind in deze verbeterde kinderbeveiliging is geplaatst, moet de veiligheidsgordel correct worden gebruikt. Zorg ervoor dat elke heupgordel laag wordt gedragen, zodat het bekken stevig is vastgezet.
• Deze verbeterde kinderbeveiliging moet worden vervangen wanneer deze is blootgesteld aan gewelddadige spanningen bij een ongeval. Een ongeluk kan schade veroorzaken die u niet kunt zien.
• Houd rekening met het gevaar van het aanbrengen van wijzigingen of toevoegingen aan het apparaat zonder goedkeuring van de bevoegde autoriteit, en het gevaar van het niet nauwkeurig opvolgen van de installatie-instructies van de fabrikant van de verbeterde kinderbeveiliging.
• Houd deze verbeterde kinderbeveiliging uit de buurt van zonlicht, anders kan deze te warm worden voor de huid van het kind. Raak de verbeterde kinderbeveiliging altijd aan voordat u het kind erin plaatst.
• Laat uw kind NOOIT zonder toezicht achter met deze verbeterde kinderbeveiliging.
• Alle bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten goed worden vastgezet.
• Het verbeterde kinderbeveiligingssysteem mag NIET WORDEN GEBRUIKT zonder de zachte goederen.
• De zachte goederen mogen niet worden vervangen door andere dan degene die door de fabrikant worden aanbevolen, omdat de zachte goederen een integraal onderdeel vormen van de prestaties van de beveiliging.
• Controleer of deze verbeterde kinderbeveiliging correct in uw voertuig kan worden geïnstalleerd voordat u deze aanschaft.
• GEEN enkele verbeterde kinderbeveiliging kan volledige bescherming tegen letsel bij een ongeval garanderen. Echter, correct gebruik van deze verbeterde kinderbeveiliging vermindert het risico op ernstig letsel of overlijden van uw kind.
• Installeer deze verbeterde kinderbeveiliging NIET zonder de instructies in deze handleiding te volgen, anders kan uw kind ernstig letsel of overlijden oplopen. De gebruiker wordt ook verwezen naar het handboek van de voertuigfabrikant.
• Gebruik deze verbeterde kinderbeveiliging NIET als deze beschadigde onderdelen heeft of onderdelen ontbreken.
• Laat uw kind GEEN grote/oversized kleding dragen, omdat dit kan voorkomen dat uw kind op de juiste en veilige manier wordt vastgemaakt met de schoudergordelbanden en de kruisband tussen de benen.

Noodgeval

In geval van nood of ongevallen is het van het grootste belang dat uw kind onmiddellijk wordt verzorgd met eerste hulp en medische behandeling.

Productinformatie

1. Dit is een i-Size verbeterd kinderbeveiligingssysteem. Het is goedgekeurd volgens VN-voorschrift nr. 129, voor gebruik op i-Size-compatibele zitplaatsen in voertuigen, zoals aangegeven door voertuigfabrikanten in de gebruikershandleiding van het voertuig.
2. Raadpleeg in geval van twijfel de fabrikant van het verbeterde kinderbeveiligingssysteem of de verkoper.

Materialen Kunststoffen, metaal, stoffen
Octrooinummer Octrooien in behandeling

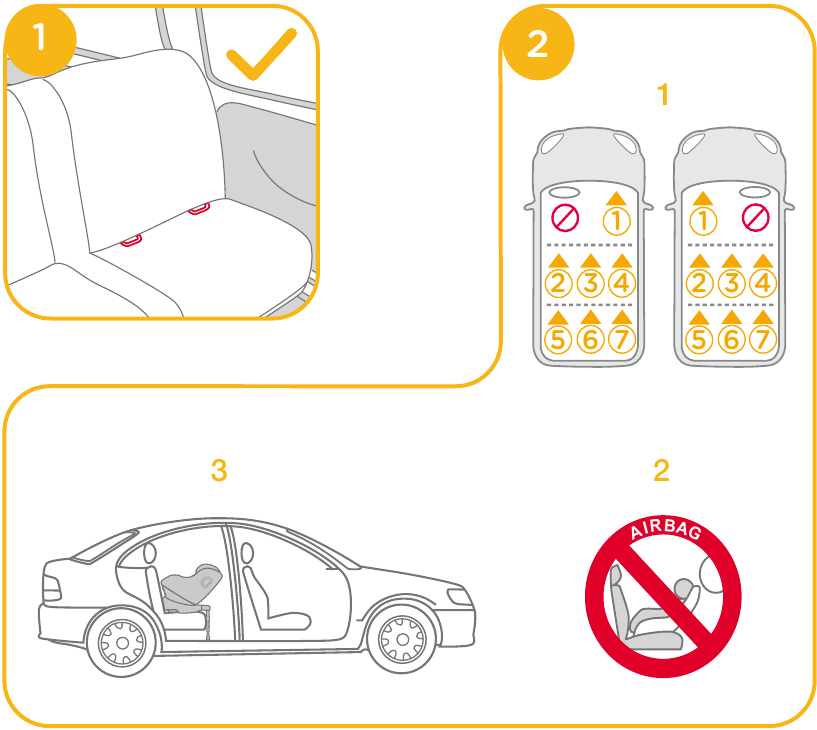

Aandachtspunten bij installatie

zie afbeeldingen 1 - 2

Kies de installatiemodus

De basis installeren

zie afbeeldingen 3 - 12

• Nadat u de basis op de autostoel hebt geplaatst, trekt u de steunpoot omlaag naar de vloer.

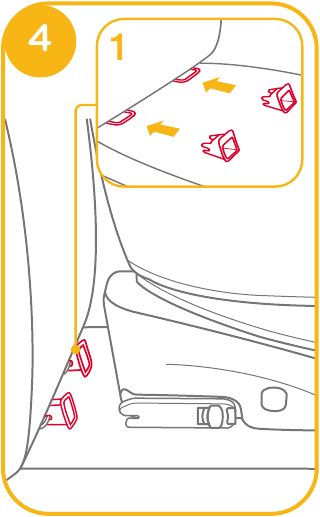

• Plaats ISOFIX-geleiders om te helpen bij de installatie.

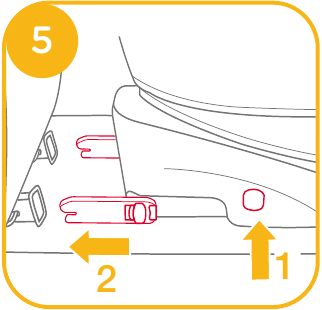

• Er zijn 10 verstelbare posities voor ISOFIX. Druk op de ISOFIX-verstelknop om de ISOFIX uit te schuiven.

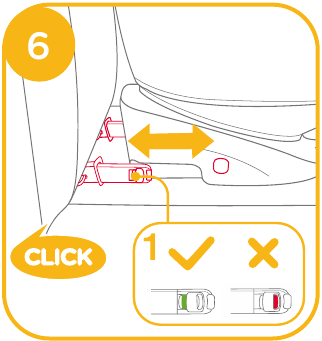

• Zorg ervoor dat beide ISOFIX-connectoren stevig zijn bevestigd aan hun ISOFIX-ankerpunten. De kleuren van de indicatoren op beide ISOFIX-connectoren moeten volledig groen zijn.

• Als een strakkere installatie of meer ruimte in de cabine vereist is, druk dan op de ISOFIX-verstelknop en duw om aan te passen.
• Nadat u de ISOFIX hebt bevestigd, trekt u de steunpoot omlaag naar de vloer. Wanneer de indicator van de steunpoot groen aangeeft, is de steunpoot correct geïnstalleerd.

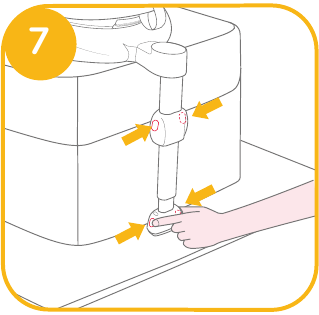

• Knijp in de ontgrendelknop van de steunpoot en pas vervolgens de lengte van de steunpoot aan.

• Zorg er altijd voor dat de steunpoot direct contact maakt met de vloer en in de vergrendelde positie staat, zelfs wanneer het kind er niet in zit.

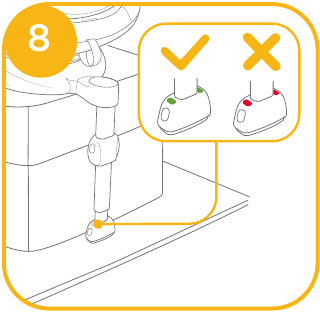

• De steunpoot heeft meerdere posities. Wanneer de indicator van de steunpoot rood aangeeft, betekent dit dat de steunpoot in de verkeerde positie staat.

• Zorg ervoor dat de steunpoot volledig contact maakt met de vloer van het voertuig. Rood betekent dat deze onjuist is geïnstalleerd.

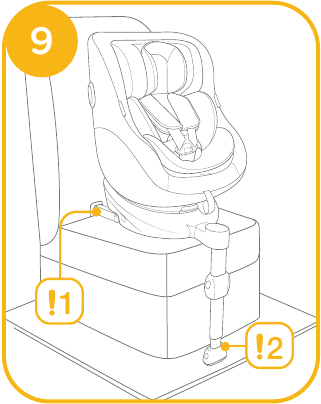

• Controleer of de basis stevig is geïnstalleerd door aan beide ISOFIX-connectoren te trekken.
• De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.
• De steunpoot moet correct worden geïnstalleerd met een groene indicator.


Raadpleeg de achterwaarts gerichte modus en de modus voor achteroverleunposities in het gedeelte om de kinderbeveiliging te gebruiken.

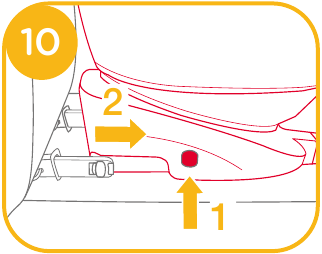

De basis verwijderen

Om uit het voertuig te verwijderen, drukt u op de ISOFIX-verstelknop en trekt u de basis terug van de stoel.

Druk vervolgens op de connectoren en ontgrendel ze van de ISOFIX van het voertuig.

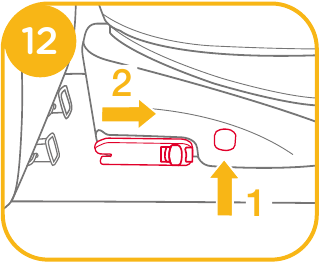

Om schade tijdens het transport te voorkomen, drukt u op de ISOFIX-verstelknop en vouwt u de connector volledig in.

Achteroverleunverstelling

zie afbeeldingen 13 - 14

Knijp in de verstelknop voor achterover leunen om de kinderbeveiliging in de juiste positie te zetten.

De achteroverleunhoeken worden weergegeven als

Controleer de positie van de steunpoot opnieuw na het achterover leunen.
Er zijn 5 posities voor achterover leunen voor de achterwaarts gerichte modus en 5 posities voor achterover leunen voor de voorwaarts gerichte modus.

Zijdelingse impactbescherming gebruiken

zie afbeeldingen 15 - 16

1. De verbeterde kinderbeveiliging wordt geleverd met verwijderbare zijdelingse impactbescherming. Deze zijdelingse impactbescherming moet worden gebruikt aan de deurzijde van het voertuig voor de beste bescherming. Installatie weergegeven in .

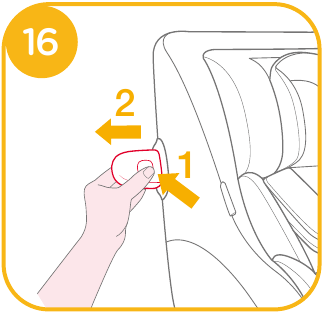

2. Druk op de ontgrendelknop om de zijdelingse impactbescherming te verwijderen.

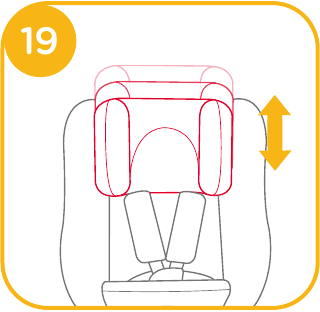

Hoogteverstelling

voor hoofdsteun en schouderharnassen

zie afbeeldingen 17 - 19

1. Pas de hoofdsteun aan en controleer of de schouderharnassen op de juiste hoogte zitten volgens

   • Bij gebruik in de achterwaarts gerichte positie moet de hoogte van het schouderharnas gelijk zijn aan de schouders van het kind.
   • Bij gebruik in de voorwaarts gerichte positie moet de hoogte van het schouderharnas gelijk zijn aan de schouders van het kind.
2. Til de verstelhendel van de hoofdsteun omhoog , trek ondertussen de hoofdsteun omhoog of duw deze omlaag totdat deze in een van de 6 posities vastklikt.

   De posities van de hoofdsteun worden weergegeven als .


Gebruik in de achterwaarts gerichte modus

(Lengte kind 40 cm - 105 cm / Gewicht kind 19,5 kg / baby - 4 jaar)

zie afbeeldingen 3 - 9

• Installeer het kinderzitje op de achterbank van de auto en plaats vervolgens het kind in het kinderzitje.

zie afbeeldingen 20 - 29

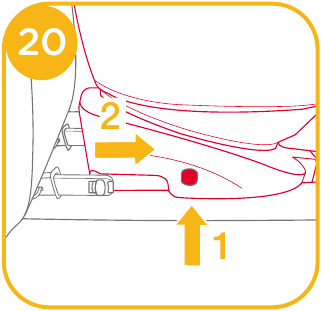

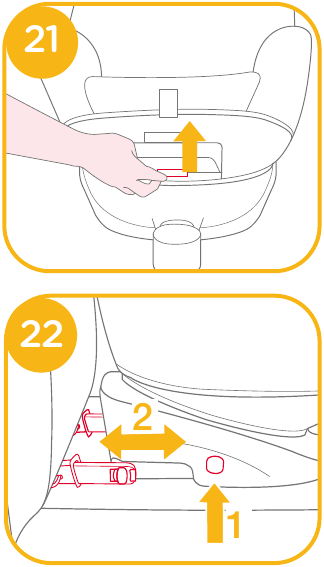

1. Druk op de ISOFIX-verstelknop en trek de basis van de autostoel af.

2. Druk op de draaiknop om te draaien voor het gemakkelijker in- en uitladen van het kind en draai vervolgens terug naar de gewenste richting.

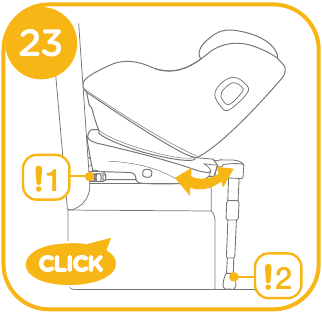

3. Als een stevigere installatie of meer ruimte in de cabine vereist is, druk dan op de ISOFIX-verstelknop en duw om te verstellen.
   • De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.
   • De steunpoot moet correct zijn geïnstalleerd met een groene indicator.

   • Zorg er altijd voor dat de stoel in de vergrendelde positie staat (achterwaarts gericht / voorwaarts gericht), ook als er geen kind in zit.

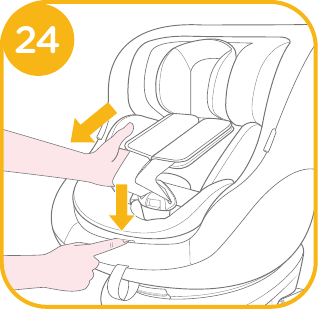

Het kind vastzetten

Nadat het kind in de stoel is geplaatst, controleert u of de schouderharnasbanden op de juiste hoogte zitten.

1. Druk op de knop voor het verstellen van de band en trek tegelijkertijd de schouderharnassen uit tot de juiste lengte.

2. Ontgrendel de gesp van de harnassen door op de rode knop te drukken.

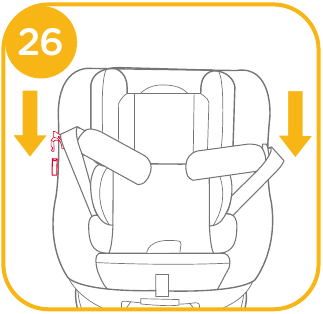

3. Maak de gespen aan beide zijden van de stoel vast om het plaatsen van het kind in de achterwaarts gerichte modus gemakkelijker te maken.

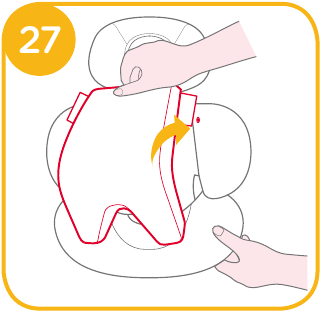

4. Gebruik een baby-inzetstuk ter bescherming van het kind.

   We raden aan om het volledige baby-inzetstuk te gebruiken zolang de baby kleiner is dan 60 cm en het kan worden gebruikt totdat ze uit het baby-inzetstuk groeien. Het baby-inzetstuk verhoogt de bescherming tegen zijdelingse botsingen.

5. Plaats het kind in het kinderzitje en steek beide armen door de harnassen.
   • Nadat het kind zit, controleert u nogmaals of de schouderharnassen op de juiste hoogte zitten.

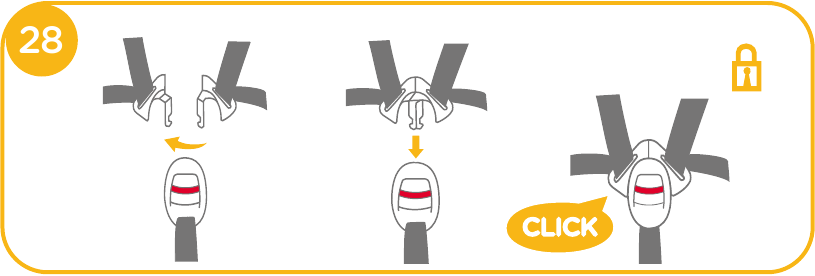

6. Maak de gesp vast. Raadpleeg

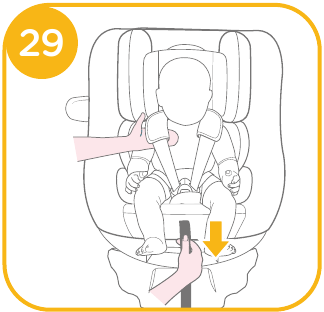

7. Trek de verstelband omlaag en pas deze aan op de juiste lengte om ervoor te zorgen dat uw kind goed vastzit.

   • Zorg ervoor dat de ruimte tussen het kind en de schouderharnasbanden ongeveer de dikte van één hand is.
8. Als stappen worden ondernomen bij aankomst op uw bestemming tijdens het verwijderen van het kind, dan wordt het harnas zo gepositioneerd dat het uit de weg is en klaar is om te worden geladen bij uw terugkeer naar het voertuig.

Gebruik in de voorwaarts gerichte modus

(Lengte kind 76 cm - 105 cm / Gewicht kind 19,5 kg / 15 maanden - 4 jaar)

zie afbeeldingen 3 - 9

• Installeer het kinderzitje op de autostoel en plaats vervolgens het kind in het kinderzitje.

zie afbeeldingen 30 - 37

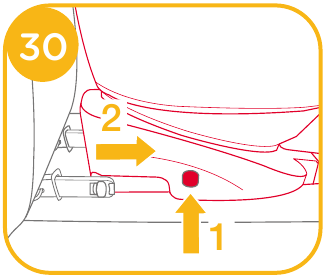

1. Druk op de ISOFIX-verstelknop en trek de basis van de autostoel af.

2. Druk op de draaiknop om te draaien voor het gemakkelijker in- en uitladen van het kind en draai vervolgens naar voren in de gewenste richting.

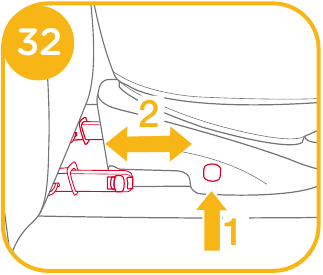

3. Als een stevigere installatie of meer ruimte in de cabine vereist is, druk dan op de ISOFIX-verstelknop en duw om te verstellen.

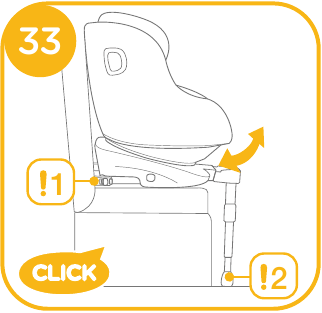

   • De ISOFIX-connectoren moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.
   • De steunpoot moet correct zijn geïnstalleerd met een groene indicator.

   • Zorg er altijd voor dat de stoel in de vergrendelde positie staat (achterwaarts gericht / voorwaarts gericht), ook als er geen kind in zit.

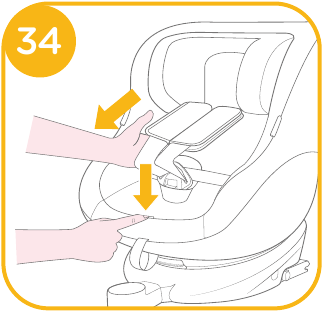

Het kind vastzetten

Nadat het kind in de stoel is geplaatst, controleert u of de schouderharnasbanden op de juiste hoogte zitten.

1. Druk op de knop voor het verstellen van de band en trek tegelijkertijd de schouderharnassen uit tot de juiste lengte.

2. Ontgrendel de gesp van de harnassen door op de rode knop te drukken.

3. Maak de gespen aan beide zijden van de stoel vast om het plaatsen van het kind in de voorwaarts gerichte modus gemakkelijker te maken.

4. Gebruik bij het installeren van het kinderzitje in de voorwaarts gerichte modus geen baby-inzetstuk.
5. Plaats het kind in het kinderzitje en steek beide armen door de harnassen. Maak de gesp vast.
   • Nadat het kind zit, controleert u nogmaals of de schouderharnassen op de juiste hoogte zitten.

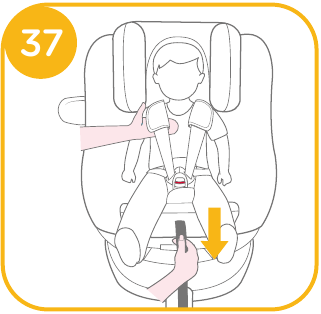

6. Trek de verstelband omlaag en pas deze aan op de juiste lengte om ervoor te zorgen dat uw kind goed vastzit.

   • Zorg ervoor dat de ruimte tussen het kind en de schouderharnasbanden ongeveer de dikte van één hand is.
7. Als stappen worden ondernomen bij aankomst op uw bestemming tijdens het verwijderen van het kind, dan wordt het harnas zo gepositioneerd dat het uit de weg is en klaar is om te worden geladen bij uw terugkeer naar het voertuig.

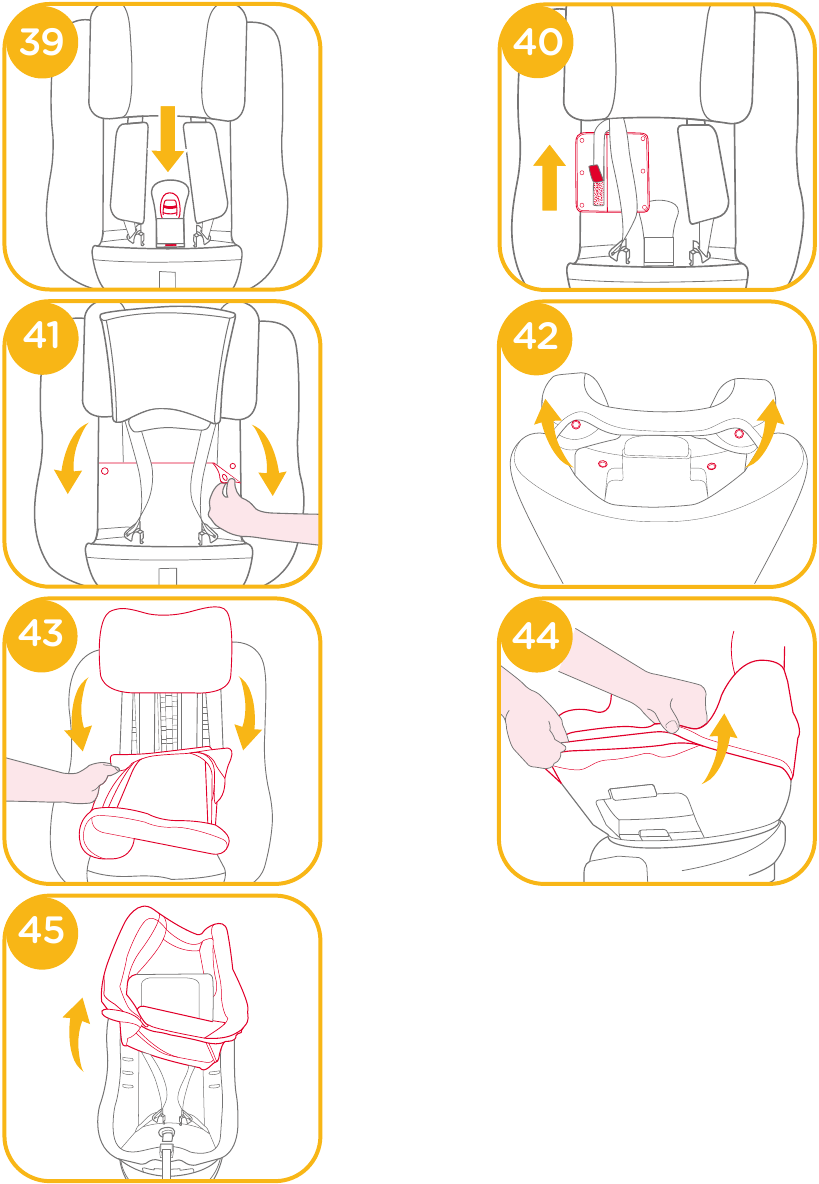

Zachte goederen losmaken

zie afbeeldingen 38 - 45

Druk op de rode knop om de gesp los te maken.

Volg de stappen om de zachte goederen los te maken.

Om de zachte goederen opnieuw te bevestigen, herhaalt u de bovenstaande stappen in omgekeerde volgorde.

Onderhoudsproducten

• Bewaar de wig na het verwijderen uit de inzet op een plaats waar het kind er niet bij kan.
• Was de stoelhoes en de binnenvoering met koud water onder 30 °C.
• Strijk de zachte materialen niet.
• Bleek of reinig de zachte materialen niet chemisch.
• Gebruik geen onverdunde reinigingsmiddelen, benzine of andere organische oplosmiddelen om het kinderzitje of de basis te wassen. Dit kan schade veroorzaken aan het kinderzitje.
• Wring de stoelhoes en de binnenvoering niet uit om te drogen. Dit kan ervoor zorgen dat de stoelhoes en de binnenvoering rimpels vertonen.
• Hang de stoelhoes en de binnenvoering in de schaduw te drogen.
• Verwijder het kinderzitje en de basis van de autostoel als ze gedurende langere tijd niet worden gebruikt. Plaats het kinderzitje op een koele, droge plaats waar uw kind er niet bij kan.
• Knoei niet met de harnasaansluitingen tijdens het schoonmaken.
