Bosch EasyVac 12 handleiding

Productbeschrijving en specificaties

Beoogd gebruik

De stofzuiger is bedoeld voor het opzuigen van droge materialen die niet schadelijk zijn voor de gezondheid.

De stofzuiger is uitsluitend bedoeld voor huishoudelijk en huiselijk gebruik.

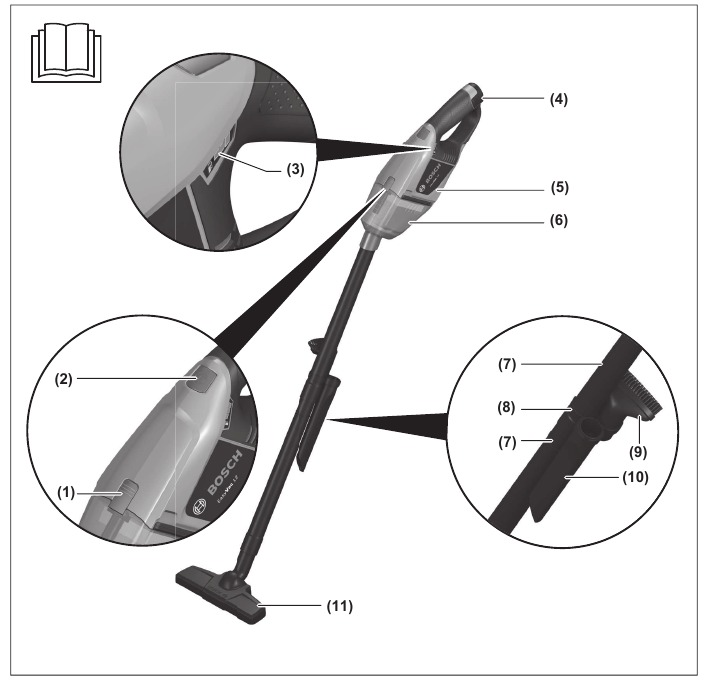

Productkenmerken

1. Ontgrendelknop voor stofreservoir
2. Aan/uit-knop
3. Acculaadindicator
4. Accu ^A)
5. Motorhuis
6. Stofreservoir
7. Verlengbuis
8. Houder voor spleetzuigmond/borstel
9. Borstel
10. Spleetzuigmond
11. Vloerzuigmond
12. Accuvak
13. Accu-ontgrendelknop
14. Flexibele verlengbuis ^A)
15. Grofvuilfilter
16. Filter
17. Uitsparing
18. Filterafdichting
19. Wandhouder ^A)

^A) Accessoires die zijn afgebeeld of beschreven, worden niet standaard meegeleverd. Het volledige assortiment accessoires is te vinden in ons accessoireprogramma.

Technische gegevens

^A) Beperkt vermogen bij temperaturen <0°C Technische gegevens bepaald met de accu die bij het product wordt geleverd.

Montage

Accu opladen

• Gebruik alleen de oplaadapparaten die in de technische gegevens staan vermeld. Alleen deze oplaadapparaten zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt.

De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het laadproces beschadigt de accu niet.

De lithium-ionaccu wordt beschermd tegen diepontlading door de Electronic Cell Protection (ECP). Een beveiligingsschakeling schakelt de snoerloze stofzuiger uit wanneer de accu leeg is.

• Blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld. Dit kan de accu beschadigen.

De accu moet uit de stofzuiger worden verwijderd om deze op te laden.

De accu is voorzien van NTC-temperatuurbewaking, die alleen opladen mogelijk maakt in een temperatuurbereik tussen 0°C en 45°C. Dit zorgt voor een lange levensduur van de accu.

Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu verslechterd is en moet worden vervangen. Volg de instructies voor de correcte verwijdering.

Acculaadindicator
De drie groene leds van de acculaadindicator (3) geven de laadstatus van de accu (4) aan. De acculaadindicator brandt slechts drie seconden na het opstarten.

Als er na het inschakelen geen led oplicht, is de accu defect en moet deze worden vervangen.

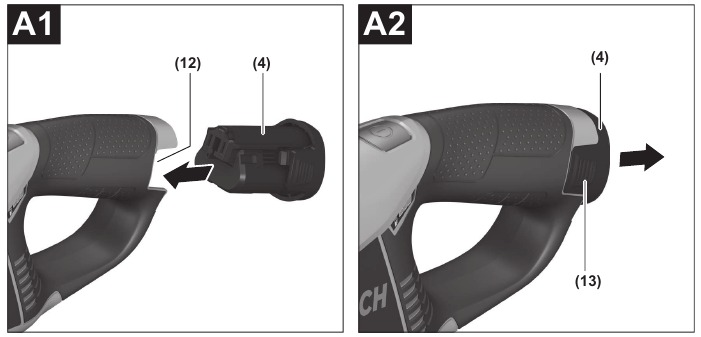

De accu plaatsen en verwijderen (zie afbeeldingen A1 – A2)

• Gebruik geen geweld om de accu te plaatsen. De accu is zo ontworpen dat deze alleen in de stofzuiger kan worden geplaatst als deze in de juiste positie staat.
  • Schuif de accu (4) helemaal in het accuvak (12).
  • Om de accu (4) te verwijderen, drukt u op de ontgrendelknoppen (13) op de accu en trekt u deze uit het accuvak (12).

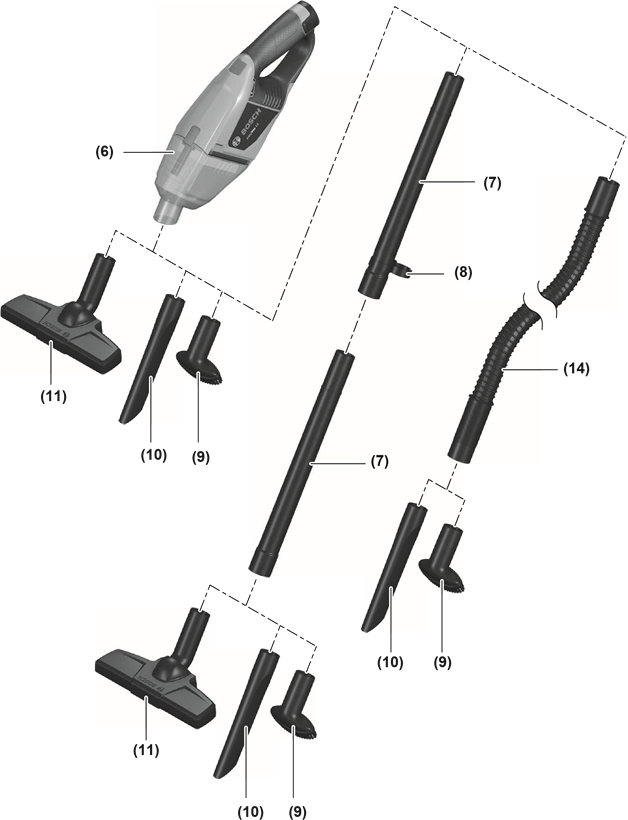

De stofzuigeraccessoires plaatsen

(zie afbeelding B)

• Verwijder de accu voordat u de stofafzuiger reinigt of onderhoudt, gereedschapsaanpassingen uitvoert, accessoires verwisselt of de stofafzuiger opbergt. Deze veiligheidsmaatregel voorkomt dat de stofafzuiger per ongeluk start.

De stofzuigeraccessoires kunnen direct op het stofreservoir (6) worden aangesloten.

Zie de afbeelding voor de verschillende manieren om de stofzuigeraccessoires te combineren.

• Steek de afzonderlijke stofzuigeraccessoires stevig in de aansluiting op het stofreservoir (6) en in elkaar.

Gebruik

• Verwijder de accu voordat u de stofafzuiger reinigt of onderhoudt, gereedschapsaanpassingen uitvoert, accessoires verwisselt of de stofafzuiger opbergt. Deze veiligheidsmaatregel voorkomt dat de stofafzuiger per ongeluk start.

Starten van de werking

• Zorg er voor het afzuigen voor dat de filtereenheid goed vastzit.
• Gebruik geen beschadigde filters (bijv. geen scheuren, kleine gaten, enz.). Vervang beschadigde filters onmiddellijk.

In-/uitschakelen

• Om de stofzuiger in te schakelen, drukt u op de aan/uit-knop (2).
• Om de stofzuiger uit te schakelen, drukt u nogmaals op de aan/uit-knop (2).

Onderhoud en service

Onderhoud en reiniging

• Om een veilig en efficiënt gebruik te waarborgen, moet u de stofafzuiging en de ventilatieopeningen altijd schoonhouden.
  • Reinig de behuizing van de stofzuiger af en toe met een vochtige doek.
  • Reinig vuile laadcontacten met een droge doek.
• Verwijder de accu voordat u reinigings- of onderhoudswerkzaamheden aan de stofafzuiging uitvoert, instellingen aan het gereedschap wijzigt, accessoires vervangt of de stofafzuiging opbergt. Deze veiligheidsmaatregel voorkomt onbedoeld starten van de stofafzuiging.

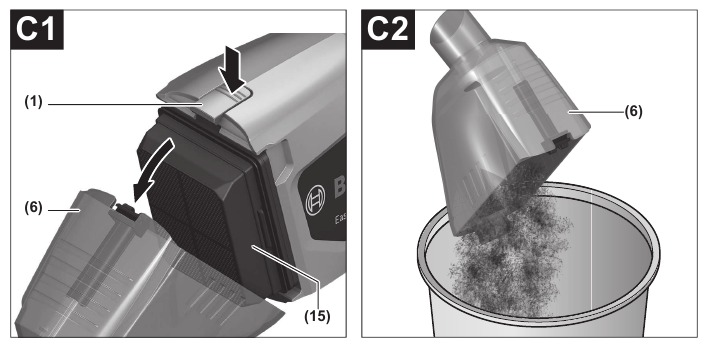

De stofcontainer reinigen (zie afbeeldingen C1–C2)

Reinig de stofcontainer (6) na elk gebruik om ervoor te zorgen dat de stofzuiger optimaal blijft werken.

• Houd de stofzuiger iets naar beneden, zodat er geen stof uit de stofcontainer kan vallen wanneer de stofzuiger wordt geopend.
• Druk op de ontgrendelingsknop (1) en verwijder de stofcontainer (6) van de motorbehuizing (5).
• Schud de stofcontainer (6) uit boven een geschikte afvalbak.
• Reinig indien nodig de filters.
• Plaats vervolgens de stofcontainer in de onderkant van de motorbehuizing en oefen lichte druk uit op de stofcontainer totdat u deze hoort vastklikken.

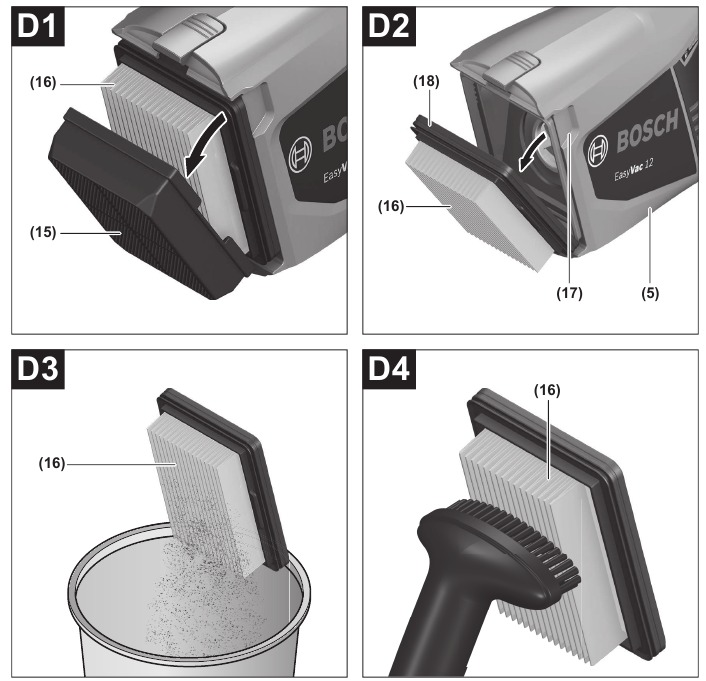

Het filter reinigen (zie afbeeldingen D1 – D4)

Het filter (16) mag niet nat worden gereinigd.

• Houd de stofzuiger iets naar beneden, zodat er geen stof uit de stofcontainer kan vallen wanneer de stofzuiger wordt geopend.
• Druk op de ontgrendelingsknop (1) en verwijder de stofcontainer (6) van de motorbehuizing (5).
• Verwijder het grove vuilfilter (15) van het filter (16).
• Reik in de uitsparing (17) op de motorbehuizing (5) en trek de filtereenheid (16) van de motorbehuizing af bij de filterafdichting (18).
• Tik voorzichtig met het filter (16) boven een geschikte afvalbak. Borstel de flappen van het filter met een zachte borstel.

Om te monteren, voert u dezelfde stappen in omgekeerde volgorde uit.

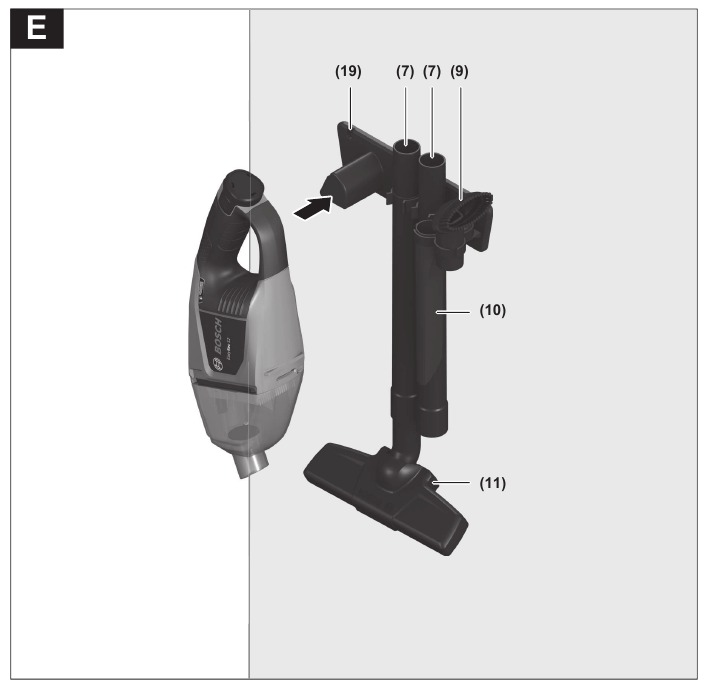

Opslag

• Steek de accessoires van de stofzuiger in de houder (8) op de stofzuiger.
• Gebruik eventueel de wandhouder (19) voor ruimtebesparende opslag van de stofzuiger en de accessoires (zie afbeelding E).


Storingen

Als de zuigkracht onvoldoende is, controleer dan:

• Is de stofcontainer (6) vol? ▷ (zie "De stofcontainer reinigen (zie afbeeldingen C1– C2)
• Zijn de filters (15)/(16) verstopt met stof? ▷ (zie "Het filter reinigen (zie afbeeldingen D1 – D4)
• Is de laadtoestand van de accu (4) te laag? ▷ (zie "Accu opladen")

Regelmatig legen van de stofcontainer en reinigen van de filters zorgt voor een optimale zuigkracht.

Als de zuigkracht nog steeds niet voldoende is, breng de stofzuiger dan naar de klantenservice.

Klantenservice en gebruiksadvies

De klantenservice beantwoordt uw vragen over de reparatie en het onderhoud van uw product en over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com

Het productgebruikadvies-team van Bosch helpt u graag met vragen over onze producten en hun accessoires.

Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product voor reparatie aanvragen.

Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com

Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888

Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169

Customer Contact Center Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045

Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570

Outside AU and NZ:
Phone: +61 3 95415555
www.bosch-pt.com.au
www.bosch-pt.co.nz

Republic of South Africa
Customer service
Hotline: (011) 6519600

Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-mail: bsctools@icon.co.za

KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-mail: bsc@zsd.co.za

Bosch Headquarters Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-mail: rbsa-hq.pts@za.bosch.com

Transport

De meegeleverde lithium-ionaccu's vallen onder de bepalingen van de wetgeving voor gevaarlijke goederen. De accu's zijn geschikt voor wegtransport door de gebruiker zonder verdere beperkingen.

Bij verzending door derden (bijv. luchttransport of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. Voor de voorbereiding van het te verzenden product dient een expert voor gevaarlijke stoffen te worden geraadpleegd.

Verzend accu's uitsluitend als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zo dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Veiligheidsinformatie voor stofzuigers

Lees alle veiligheidsinformatie en instructies. Het niet in acht nemen van de veiligheidsinformatie en het niet opvolgen van de instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

• Deze stofzuiger is niet bedoeld voor gebruik door kinderen of personen met lichamelijke, zintuiglijke of geestelijke beperkingen. Het mag niet worden gebruikt door personen die onvoldoende ervaring en kennis hebben. Anders bestaat er een risico op bedieningsfouten en letsel.
• Houd toezicht op kinderen. Dit zorgt ervoor dat kinderen niet met de stofzuiger spelen.

Zuig geen schadelijke stoffen op, bijvoorbeeld beuken- of eikenhoutstof, gesteente of asbest. Deze stoffen worden als kankerverwekkend beschouwd. Zorg ervoor dat u zich informeert over de geldende voorschriften/wetten over het omgaan met schadelijke soorten stof in uw land.

• Gebruik de stofzuiger alleen als u voldoende bent geïnformeerd over het gebruik ervan. Een grondige instructie over het gebruik van de apparatuur voorkomt onbedoeld misbruik en letsel.

De stofzuiger is alleen geschikt voor het opzuigen van droge stoffen. Het binnendringen van vloeistoffen verhoogt het risico op een elektrische schok.

• OPMERKING: De stofzuiger mag alleen binnenshuis worden gebruikt en opgeslagen. Het binnendringen van regen of vocht in de bovenkant van de stofzuiger verhoogt het risico op een elektrische schok.
• Zorg ervoor dat de werkplek goed geventileerd is.
• De stofzuiger mag uitsluitend worden gerepareerd door een gekwalificeerde vakman met uitsluitend originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van de stofzuiger wordt gehandhaafd.
• Controleer voordat u de apparatuur voor de eerste keer gebruikt, of de stofzuigerslang in perfecte staat is. Laat de stofzuigerslang tijdens dit proces aan de stofzuiger bevestigd, zodat er geen stof ontsnapt. Anders kunt u stofdeeltjes inademen.
• Reinig de stofzuiger niet door er rechtstreeks een waterstraal op te spuiten. Als er water in de bovenkant van de stofzuiger komt, verhoogt dit het risico op een elektrische schok.
• In geval van schade en oneigenlijk gebruik van de accu kunnen er dampen vrijkomen. De accu kan vlam vatten of ontploffen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen het ademhalingsstelsel irriteren.
• Bij onjuist gebruik of als de accu beschadigd is, kan er ontvlambare vloeistof uit de accu worden geslingerd. Vermijd contact met deze vloeistof. Spoel af met water als er per ongeluk contact plaatsvindt. Zoek extra medische hulp als de vloeistof in contact komt met uw ogen. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• De accu kan worden beschadigd door scherpe voorwerpen, zoals spijkers of schroevendraaiers, of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting optreden, waardoor de accu kan branden, roken, ontploffen of oververhit raken.
• Wanneer u de accu niet gebruikt, houd deze dan uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Een kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken.
• Open de accu niet. Er bestaat risico op kortsluiting
  .
  Bescherm de accu tegen hitte, bijvoorbeeld tegen continue intense zonnestraling, vuur, vuil, water en vocht. Er bestaat risico op ontploffing en kortsluiting.
• Gebruik de accu uitsluitend met producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.
• Zuig geen heet of brandend stof op en zuig niet in potentieel explosieve gebieden. Stof kan gemakkelijk ontbranden of ontploffen.
