Masterbuilt 710, MB20072024, MB20072124, MB20072224 Handleiding

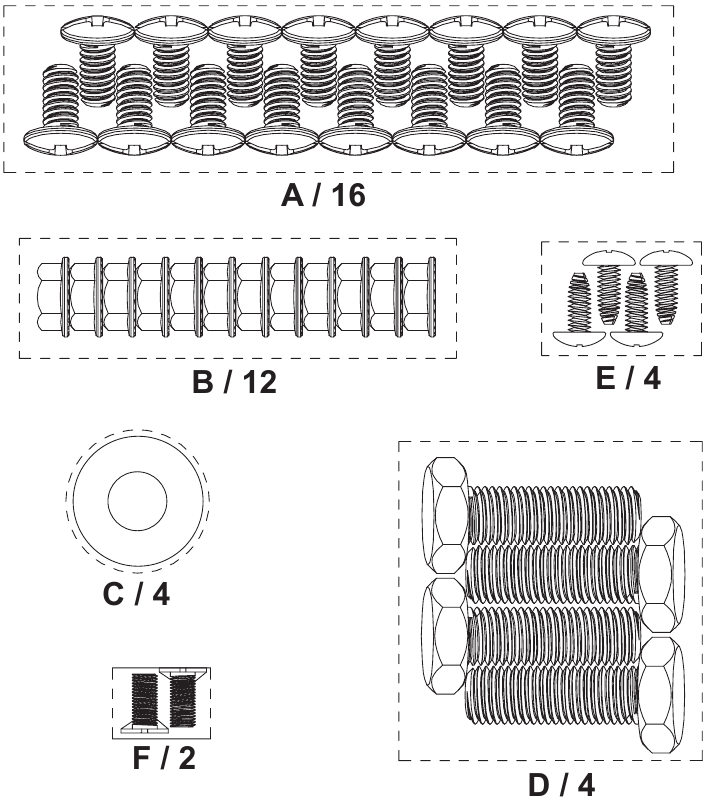

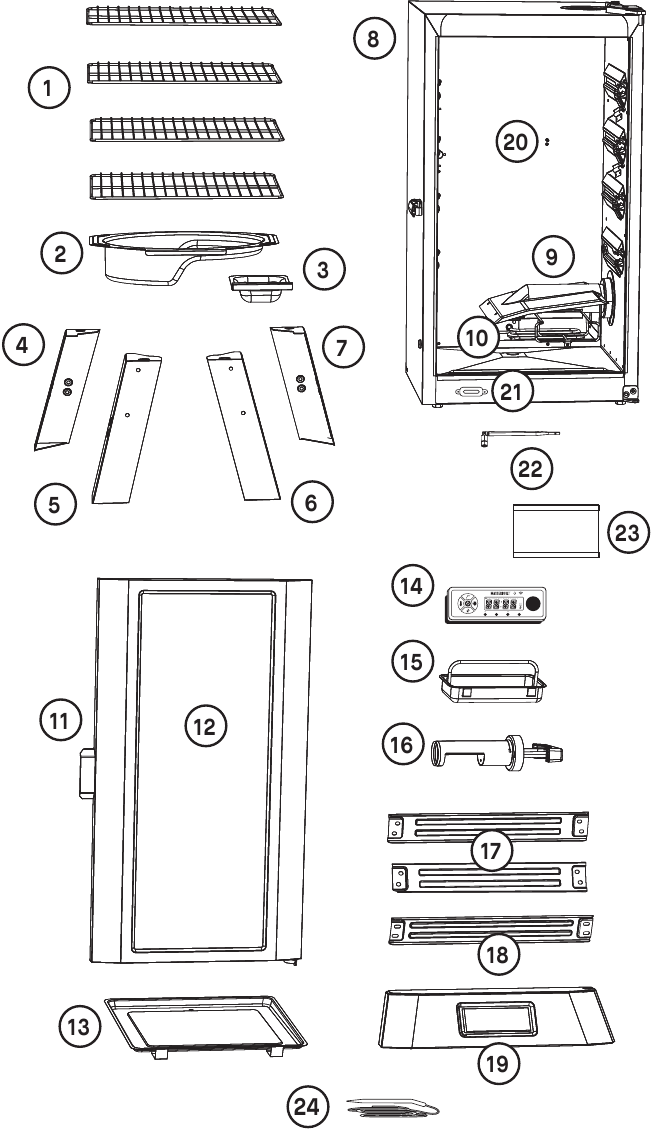

Onderdelenlijst

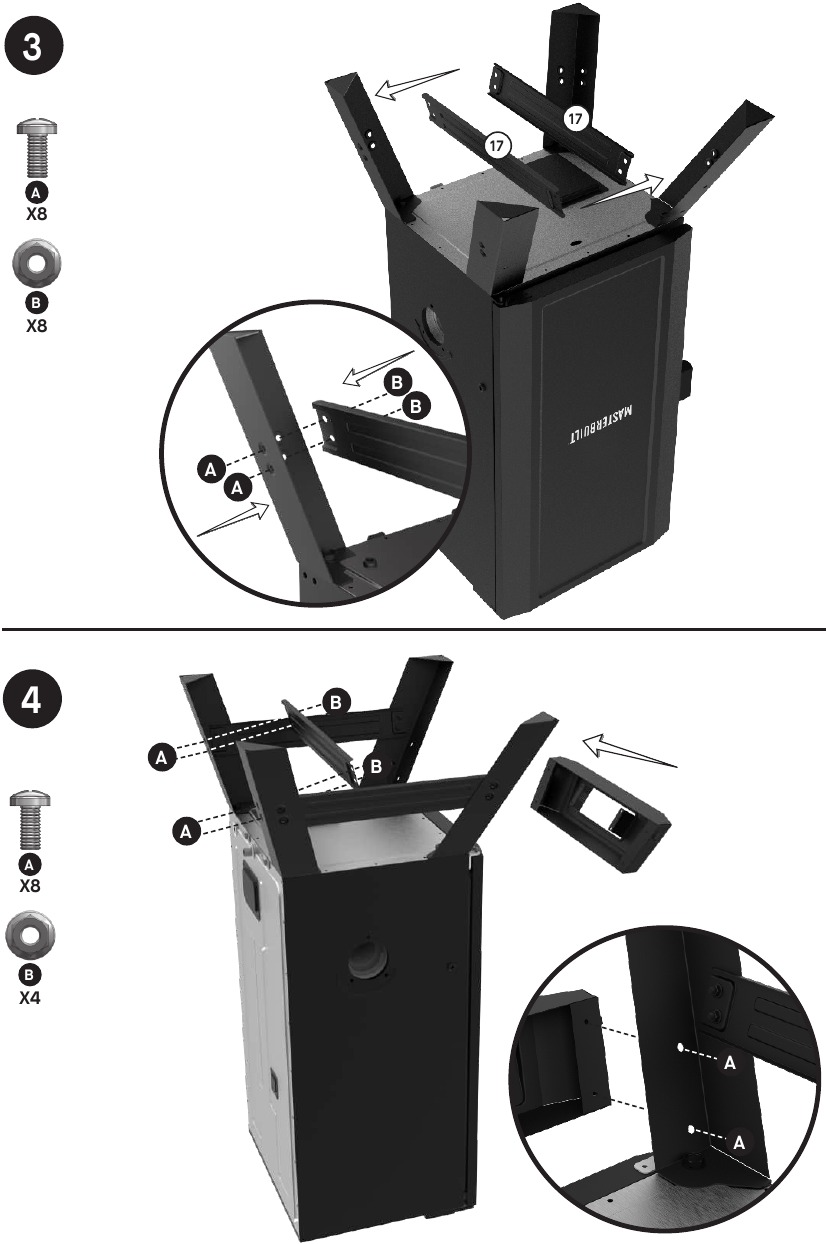

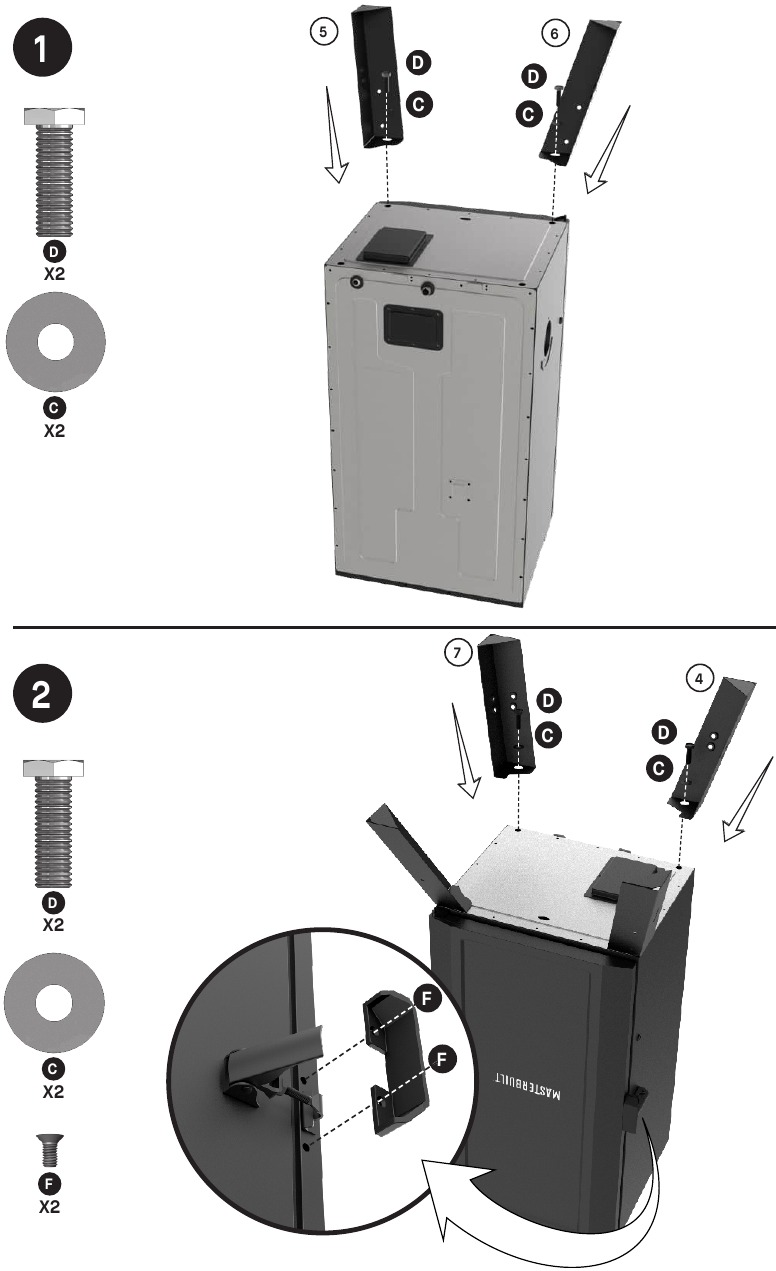

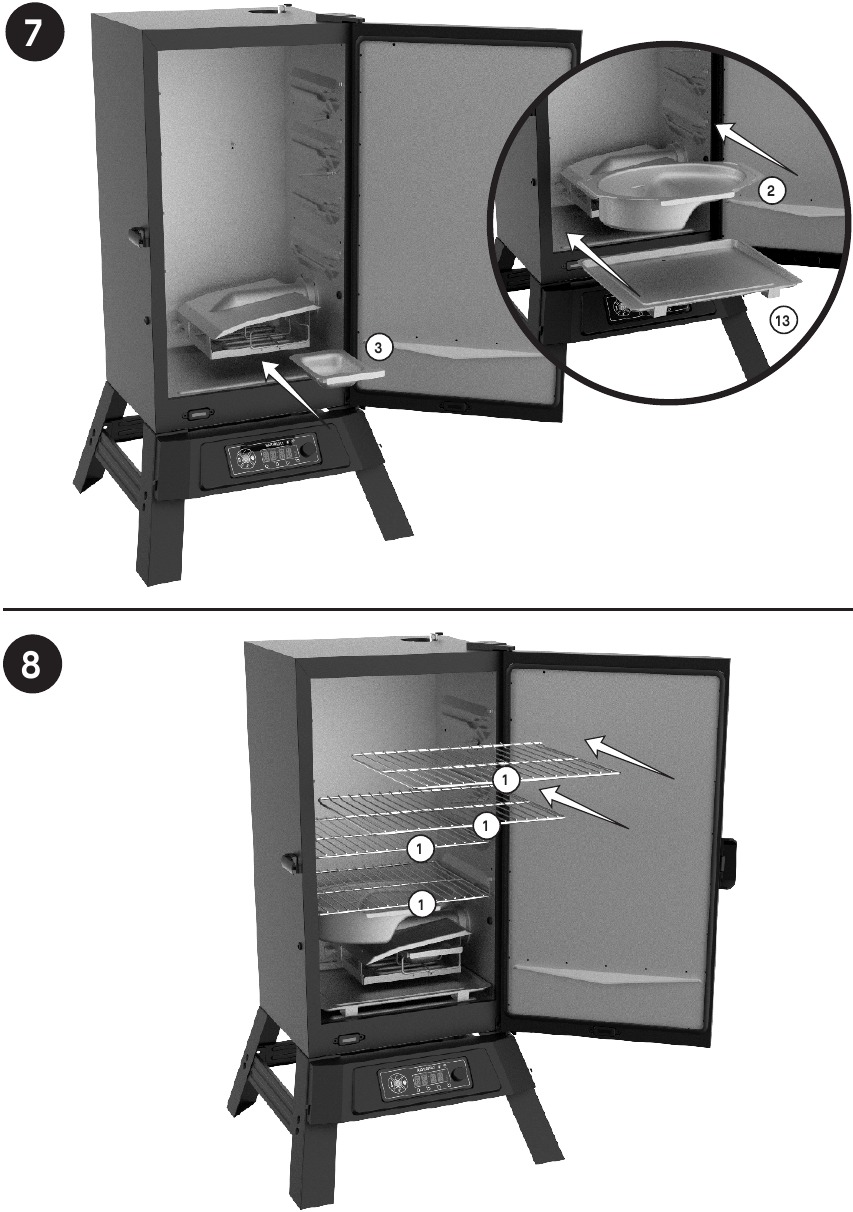

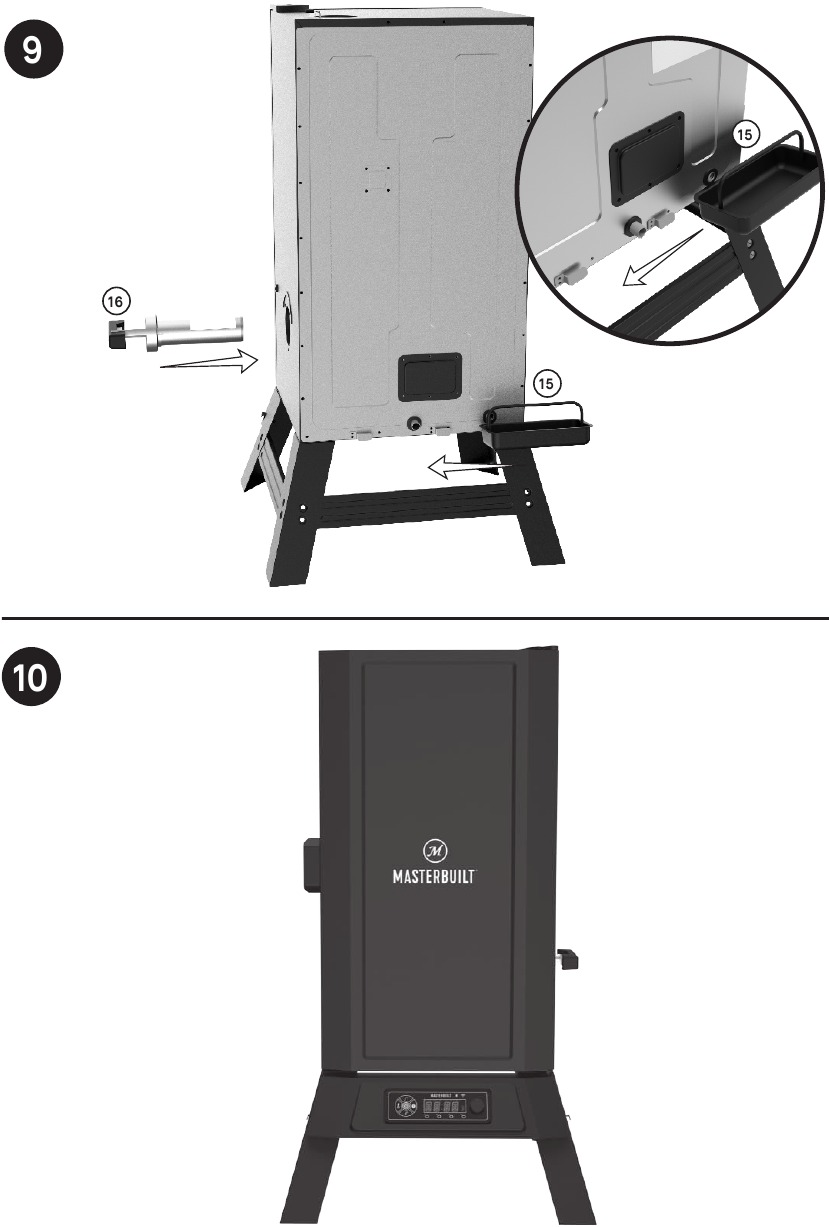

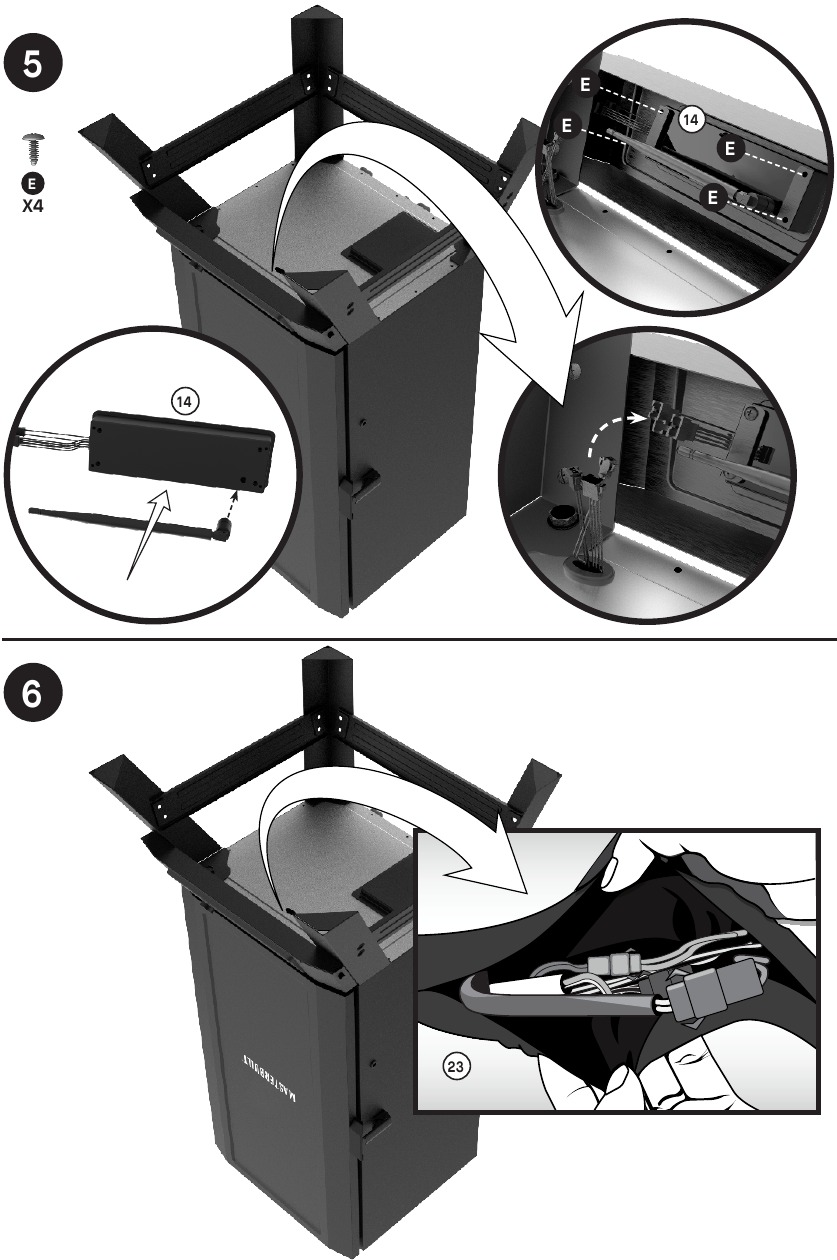

Montage

Bedieningsinstructies

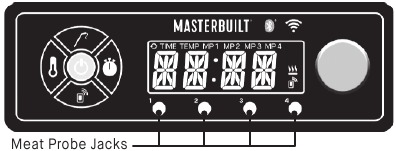

BEDIENINGSPANEEL

Controller aan/uitzetten:

1. Druk op de knop om de controller AAN te zetten.
2. Houd de knop ingedrukt om de controller UIT te zetten.

Temperatuur instellen:

1. Druk op de knop.
2. Draai de knop naar de gewenste temperatuur.
3. Druk nogmaals op de knop om de temperatuur in te stellen
   (De temperatuur wordt automatisch ingesteld na 3 seconden.)

Temperatuur instellen van Fº naar Cº:

1. Houd met de stroom uit de knop voor het instellen van de temperatuur ingedrukt
2. Druk op de aan/uit-knop
3. Het apparaat start op met "F" of "C" dat op het scherm knippert
4. Gebruik de knop om de temperatuureenheid te selecteren
5. Druk op de knop voor het instellen van de temperatuur om te bevestigen

Tijd instellen:

• Countdown-timer
  1. Druk op de knop.
  2. Draai de knop naar de gewenste uren.
  3. Druk op de knop om de uren in te stellen.
  4. Draai de knop naar de gewenste minuten.
  5. Druk op de knop om de minuten in te stellen. De timer start.
  6. Druk op de knop om de timer te pauzeren en te hervatten.
  7. Houd de knop ingedrukt om de timer te resetten.
• Count-up-timer
  1. Houd de knop ingedrukt.
  2. De timer begint omhoog te tellen vanaf 00:00.
     De timer telt op in Minuten: Seconden en vervolgens Uren: Minuten.
  3. Druk op de knop om de timer te pauzeren en te hervatten.
  4. Houd de knop ingedrukt om de timer te resetten.

Temperaturen vleesthermometer instellen:

1. Druk op de knop en draai de knop om de vleesthermometer te selecteren (MP1, MP2, MP3, MP4). Druk nogmaals op de knop.
2. Druk op de temperatuurknop.
3. Draai de knop naar de gewenste temperatuur.
4. Druk nogmaals op de temperatuurknop om de temperatuur in te stellen.
5. Zodra de ingestelde temperatuur is bereikt, klinkt er een alarm. Druk op een willekeurige knop om te wissen.

Informatie op het scherm bekijken:

• Door aan de knop te draaien, gaat het scherm verder door de grilltemperatuur, de timer en de vleesthermometers; MP1, MP2, MP3 en MP4.

BLUETOOTH + WiFi

Rookkast koppelen met slimme apparaten:

1. Download de Masterbuilt-app uit de Apple App Store of Google Play Store op uw slimme apparaat/apparaten. Ga voor meer informatie naar masterbuilt.com/pages/app-device-requirements.
2. Zodra het downloaden is voltooid, opent u de Masterbuilt-app en volgt u de instructies voor het koppelen van uw Bluetooth + WIFI-rookkast en slimme apparaat/apparaten.

BLUETOOTH

Rookkast koppelen met slimme apparaten:

1. Download de Masterbuilt-app uit de Apple App Store of Google Play Store op uw slimme apparaat/apparaten. Ga voor meer informatie naar masterbuilt.com/pages/app-device-requirements.
2. Zodra het downloaden is voltooid, opent u de Masterbuilt-app en volgt u de instructies voor het koppelen van uw Bluetooth-rookkast en slimme apparaat/apparaten.

Deur open:
Om te reactiveren, sluit u de deur en drukt u op de koppelingsknop.

• Wanneer de deur wordt geopend, geeft het product een pieptoon. Dit geeft aan dat de "vasthoud"-status actief is.
• In de vasthoud-status kunt u het bedieningspaneel gebruiken, maar u kunt niet communiceren met de app totdat de "vasthoud-status" is verwijderd.
• U moet de deur SLUITEN en op de KOPPELINGSKNOP op het bedieningspaneel DRUKKEN om de app- en bedieningspaneelverbinding opnieuw tot stand te brengen.

HOUTSNIPPERLADER

• De houtsnipperlader en houtsnipperbak MOETEN op hun plaats zitten wanneer de rookkast wordt gebruikt. Dit minimaliseert de kans op opflakkeringen van het hout.
• Houtsnippers moeten worden gebruikt om rook te produceren en de rooksmaak te creëren.
• Voordat u de rookkast start, plaatst u ½ kopje houtsnippers in de snipperlader. Gebruik nooit meer dan ½ kopje houtsnippers tegelijk. Gebruik nooit houtsnippers of houtpellets.
• Plaats de houtsnipperlader in de rookkast. De houtsnippers moeten gelijk liggen met de bovenrand van de houtsnipperlader.
• Draai de hendel met de klok mee in de richting van de pijlmarkering op de rookkast om de houtsnippers te lossen. De houtsnippers vallen in de houtsnipperbak. Draai de hendel tegen de klok in naar de rechtopstaande positie en laat de houtsnipperlader op zijn plaats.
• Als houtsnippers niet roken bij een lage stand, verhoog dan de temperatuur tot 275 °. Na 8 tot 10 minuten, of wanneer de houtsnippers beginnen te smeulen, zet u de temperatuur terug naar de gewenste lage stand.
• U kunt droge of voorgeweekte houtsnippers in uw rookkast gebruiken. Droge snippers branden sneller en produceren meer intense rook. Snippers die ongeveer 30 minuten in water zijn voorgeweekt, branden langzamer en produceren minder intense rook.
• Controleer de houtsnipperbak regelmatig om te zien of het hout is opgebrand. Voeg indien nodig meer snippers toe.
• Laat geen oude as achter in de houtsnipperbak. Zodra de as koud is, leegt u de bak. De bak moet voor en na elk gebruik worden schoongemaakt om asophoping te voorkomen.

MEER HOUT TOEVOEGEN TIJDENS HET ROOKPROCES:
LET OP: Voeg nooit meer dan ½ kopje (1 gevulde snipperlader) tegelijk toe. Er mogen geen extra snippers worden toegevoegd totdat eerder toegevoegde snippers geen rook meer genereren.

• Trek de houtsnipperlader uit de rookkast.
• Plaats houtsnippers in de houtsnipperlader en plaats deze in de rookkast.
• Draai de hendel met de klok mee in de richting van de pijlmarkering op de rookkast om het hout te lossen. De houtsnippers vallen in de houtsnipperbak.
• De temperatuur kan kortstondig pieken nadat er houtsnippers zijn toegevoegd. Het zal na korte tijd stabiliseren. Pas de temperatuurinstelling niet aan.

• Houd de rookkastdeur gesloten wanneer u houtsnippers toevoegt. Er kan een opflakkering optreden wanneer de deur wordt geopend. Als de houtsnippers opflakkeren, sluit dan onmiddellijk de deur en de ventilatieopening, wacht tot de houtsnippers zijn opgebrand en open de deur dan weer. Niet met water spuiten.
• De houtsnipperlader is HEET, zelfs als de hendel dat niet is.
• Gebruik nooit houtsnippers of houtpellets

VOORBEREIDEN

BEREID DE ROOKKAST VOOR VÓÓR HET EERSTE GEBRUIK. Er kan in deze periode wat rook verschijnen, dit is normaal.

1. Zorg ervoor dat de waterbak op zijn plaats zit ZONDER WATER.
2. Stel de temperatuur in op 275 °F (135 °C) en laat de rookkast 3 uur draaien.
3. Voeg 1/2 kopje houtsnippers toe aan de houtsnipperlader gedurende de laatste 45 minuten om de voorbereiding te voltooien.
4. Schakel uit en laat afkoelen.

VOEDSEL IN DE ROOKKAST LADEN

• Verwarm de rookkast 30 tot 45 minuten voor op de gewenste kooktemperatuur voordat u het voedsel laadt.
• Dek de rekken NIET af met aluminiumfolie, omdat hierdoor de warmte niet goed kan circuleren.
• Overlaad de rookkast niet met voedsel. Extra grote hoeveelheden voedsel kunnen warmte vasthouden, de kooktijd verlengen en ongelijkmatig koken veroorzaken. Laat ruimte over tussen het voedsel op de rekken en de zijkanten van de rookkast om een goede warmtecirculatie te garanderen. Als u kookpannen gebruikt, plaats de pannen dan in het midden van het rek om een gelijkmatige garing te garanderen.
• Open de rookkastdeur niet tenzij dit nodig is. Het openen van de rookkastdeur zorgt ervoor dat er warmte ontsnapt, kan de kooktijd verlengen en kan ervoor zorgen dat houtsnippers opflakkeren. Het sluiten van de deur zal de temperatuur opnieuw stabiliseren en het opflakkeren stoppen.
• Er zal veel rook worden geproduceerd bij het gebruik van houtsnippers. Rook zal ontsnappen via de naden en de binnenkant van de rookkast zwart maken. Dit is normaal. Om rookverlies rond de deur te minimaliseren, kan de deurvergrendeling worden afgesteld om de deurafdichting verder tegen de behuizing aan te spannen.
• Om de deurvergrendeling aan te passen, draait u de zeskantmoer op de deurvergrendeling los. Draai de haak met de klok mee om aan te spannen zoals afgebeeld. Zet de zeskantmoer stevig vast tegen de deurvergrendeling (zie diagram).
• Controleer de vetopvangbak vaak tijdens het koken. Leeg de vetopvangbak voordat deze vol raakt. De vetopvangbak moet mogelijk tijdens het koken periodiek worden geleegd.

WATERBAK

• Wacht tot de rookkast de gewenste temperatuur heeft bereikt.
• Vul de waterbak tot de vullijn met water of vloeistoffen zoals appel- of ananassap.
• U kunt ook schijfjes fruit, uien of verse gedroogde kruiden in het water toevoegen om verschillende subtiele smaken in uw gerookte voedsel te mengen.
  Tip: Voor kip of ander voedsel met een hoog vochtgehalte is weinig of geen vloeistof nodig.

REINIGING EN OPSLAG

ZORG ER ALTIJD VOOR DAT DE ROOKKAST KOEL AANVOELT VOORDAT U HEM REINIGT EN OPBERGT.

• Zorg ervoor dat u de rookkast na elk gebruik reinigt. Dit verlengt de levensduur van uw rookkast en voorkomt schimmel en meeldauw.
• Gebruik voor reksteunen, rekken, waterbak en druppelpan een mild afwasmiddel. Spoel en droog grondig.
• Reinig de houtsnipperbak en houtsnipperlader regelmatig om asophoping, resten en stof te verwijderen.
• Gooi koude as weg door ze in aluminiumfolie te plaatsen, te laten weken met water en weg te gooien in een niet-brandbare container.
• Voor de binnenkant, het glas in de deur (indien aanwezig) en de buitenkant van de rookkast veegt u eenvoudig af met een vochtige doek. Gebruik geenreinigingsmiddel. Zorg ervoor dat u het grondig droogt.
• Bewaar de rookkast na het reinigen in een afgedekte en droge ruimte.
• Controleer uw rookkast periodiek om mogelijke roest en corrosie als gevolg van vochtophoping te voorkomen.

Probleemoplossing

ALLEEN VOOR BUITEN. NIET VOOR COMMERCIEEL GEBRUIK.

• Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van het apparaat.
• Lees en volg alle waarschuwingen en instructies voordat u het apparaat monteert en gebruikt.
• Bewaar deze handleiding voor toekomstig gebruik.

KOOLMONOXIDEGEVAAR
Het niet opvolgen van deze instructies kan leiden tot brand, explosie of brandwonden, wat kan leiden tot materiële schade, persoonlijk letsel of de dood.

• Het verbranden van houtsnippers geeft koolmonoxide af, wat geen geur heeft en de dood kan veroorzaken.
• Verbrand GEEN houtsnippers binnenshuis, in voertuigen, tenten, garages of andere afgesloten ruimtes.
• Gebruik het apparaat alleen buitenshuis in een goed geventileerde ruimte.

WAARSCHUWINGEN EN BELANGRIJKE VEILIGHEIDSMAATREGELEN

LEES ALLE INSTRUCTIES

• Laat de smoker niet onbeheerd achter.
• De smoker is UITSLUITEND BESTEMD VOOR HUISHOUDELIJK GEBRUIK BUITENSHUIS.
• Gebruik de smoker altijd in overeenstemming met alle toepasselijke lokale, regionale en federale brandvoorschriften.
• Mogelijke schade aan de smoker of letsel aan de gebruiker kan het gevolg zijn van het niet opvolgen van de waarschuwingen.
• Nooit gebruiken in afgesloten ruimtes zoals patio's, garages, gebouwen of tenten.
• Nooit gebruiken in recreatievoertuigen of op boten.
• Gebruik de smoker nooit onder bovenliggende constructies zoals dakbedekkingen, carports, luifels of overkappingen. (ZIE STRUCTUUR- VEREISTEN VOOR DE NABIJHEID)
• Houd het apparaat vrij van brandbare materialen zoals benzine en andere ontvlambare dampen en vloeistoffen.
• Gebruik de smoker op een vlakke, niet-brandbare, stabiele ondergrond zoals aarde, beton, baksteen of steen.
• Gebruik de smoker niet op houten of ontvlambare oppervlakken.
• De smoker MOET op de grond staan. Plaats de smoker niet op tafels of aanrechtbladen. Verplaats de smoker NIET over oneffen oppervlakken.
• Gebruik de smoker nooit als verwarming (LEES HET KOOLMONOXIDEGEVAAR).
• Gebruik het apparaat nooit voor iets anders dan waarvoor het bedoeld is. Deze smoker is NIET bedoeld voor commercieel gebruik.
• Houd te allen tijde een brandblusser toegankelijk tijdens het gebruik van de smoker.
• Controleer voor elk gebruik alle moeren, schroeven en bouten om er zeker van te zijn dat ze vast en veilig zijn.
• Het gebruik van alcohol, voorgeschreven of niet-voorgeschreven medicijnen kan het vermogen van de gebruiker om de smoker correct te monteren of veilig te gebruiken, aantasten.
•
  Brandbare brandstoffen, zoals houtskool of pellets, mogen niet met het apparaat worden gebruikt.
• Houd kinderen en huisdieren te allen tijde uit de buurt van de smoker. Laat kinderen de smoker NIET gebruiken. Er is nauwlettend toezicht nodig wanneer kinderen of huisdieren zich in de buurt bevinden waar de smoker wordt gebruikt.
• Laat niemand activiteiten rond de smoker uitvoeren tijdens of na het gebruik ervan totdat deze is afgekoeld.
• Vermijd stoten of botsen tegen de smoker.
• Verplaats de smoker nooit wanneer deze in gebruik is. Laat de smoker volledig afkoelen (onder 45 °C) voordat u deze verplaatst of opbergt.
• Uiterste voorzichtigheid is geboden bij het verplaatsen van een apparaat dat hete olie of andere hete vloeistoffen bevat.
• De smoker is HEET tijdens gebruik en blijft daarna enige tijd HEET tijdens het afkoelproces. Wees VOORZICHTIG. Draag beschermende handschoenen/wanten.
• Raak GEEN HETE oppervlakken aan. Gebruik handgrepen of knoppen.
• Gebruik nooit kookgerei van glas, plastic of keramiek in de smoker. Plaats nooit leeg kookgerei in de smoker tijdens gebruik.
• Accessoire-opzetstukken die niet door Masterbuilt® worden geleverd, worden NIET aanbevolen en kunnen letsel veroorzaken.
• De houtsnipperbak is HEET wanneer de smoker in gebruik is. Wees voorzichtig bij het toevoegen van houtsnippers.
• Wees voorzichtig bij het verwijderen van voedsel uit de smoker. Alle oppervlakken zijn HEET en kunnen brandwonden veroorzaken. Gebruik beschermende handschoenen of lange, stevige kookgerei.
• Gooi koude as weg door ze in aluminiumfolie te plaatsen, met water te laten weken en in een niet-brandbare container te gooien.
• Bewaar de smoker niet met HETE as in de smoker. Bewaar de smoker alleen wanneer alle oppervlakken koud zijn.
• De druppelpan is alleen bedoeld voor de bodem van de smoker. Plaats de druppelpan niet op het rooster. Dit kan schade veroorzaken.
• Reinig dit product niet met een watersproeier of iets dergelijks.
• Bewaar de smoker binnenshuis wanneer deze niet in gebruik is, buiten bereik van kinderen.
• Om de verbinding te verbreken, zet u het bedieningspaneel UIT en verwijdert u vervolgens de stekker uit het stopcontact.
• Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en voor het reinigen. Laat de smoker volledig afkoelen voordat u roosters, een druppelbak of een waterbak toevoegt/verwijdert.
• Gebruik alleen een correct geaard stopcontact.
• Het apparaat moet worden aangesloten op een stopcontact met een aardcontact (voor apparaten van klasse I).
• Het apparaat moet worden gevoed via een aardlekschakelaar (RCD) met een nominale aardlekstroom van niet meer dan 30 mA.
• Het snoer moet regelmatig worden gecontroleerd op tekenen van schade en het apparaat mag niet worden gebruikt als het snoer beschadigd is.
• Gebruik het apparaat niet met een beschadigd snoer of stekker, of nadat het apparaat defect is geraakt of op enigerlei wijze is beschadigd.
•
  Houd de verlengsnoeraansluiting droog en van de grond om het risico op elektrische schokken te verminderen.
•
  Dompel het snoer, de stekker of het bedieningspaneel niet onder in water of een andere vloeistof om het risico op elektrische schokken te verminderen.
• Bij het gebruik van elektrische apparaten moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:
  1. Sluit de elektrische smoker pas aan als deze volledig is gemonteerd en klaar is voor gebruik.
  2. Gebruik alleen een goedgekeurd geaard stopcontact.
  3. Niet gebruiken tijdens een onweersbui.
  4. Stel de elektrische smoker nooit bloot aan regen of water.
• Langere afneembare netsnoeren of verlengsnoeren kunnen worden gebruikt als er zorgvuldig mee wordt omgegaan.
• Er moet een kort netsnoer (of afneembaar netsnoer) worden gebruikt om het risico te verminderen dat u verstrikt raakt in of struikelt over een langer snoer.
• Als er een langer afneembaar netsnoer of verlengsnoer wordt gebruikt, zorg er dan voor dat:
  1. De gemarkeerde elektrische waarde van de snoerset of het verlengsnoer ten minste even groot is als de elektrische waarde van het apparaat; en
  2. Het snoer zo moet worden geplaatst dat het niet over een aanrecht of tafelblad hangt waar het door kinderen kan worden getrokken of waar men onbedoeld over kan struikelen.
• Er moeten verlengsnoeren voor buitengebruik worden gebruikt die zijn gemarkeerd met het achtervoegsel "W" en met de vermelding "Geschikt voor gebruik met apparaten voor buitengebruik".
• Het verlengsnoer moet een geaard snoer met 3 draden zijn.
• Laat het snoer niet hangen of hete oppervlakken raken.
• Plaats het apparaat of het snoer niet op of in de buurt van een hete gas- of elektrische brander of in een verwarmde oven.

ELEKTRISCHE VEREISTEN

• 210-230VAC, 50HZ, 3.6A, 800W, 3-polige geaarde stekker

STRUCTURELE NABIJHEIDSVEREISTEN

Houd een minimale afstand van 3 m (10 ft) aan vanaf de achterkant, zijkanten en bovenkant van de grill tot alle bovenliggende constructies, muren, relingen of andere brandbare bouwmaterialen.
Houd een minimale afstand van 3 m (10 ft) aan tot alle brandbare en ontvlambare materialen, zoals hout, planten, gras, struiken, papier, benzine of canvas.
Deze speling biedt voldoende ruimte voor een goede verbranding, luchtcirculatie en ventilatie. De grill mag niet worden gebruikt op brandbare materialen zoals houten vlonders of andere brandbare materialen.

Het elektrische snoer is een struikelgevaar.
DIT PRODUCT WORDT NIET GELEVERD MET HOUTSNIPPERS OF HOUTBLOKKEN.

HULP NODIG? NEEM CONTACT MET ONS OP
Onze garantievoorwaarden kunnen van tijd tot tijd veranderen. Ga voor een bijgewerkte versie van onze garantie naar www.masterbuilt.com/pages/warranty.
Neem contact met ons op via onderstaande gegevens voor hulp of om een bijgewerkt exemplaar van onze garantie aan te vragen.

Masterbuilt^®
Premier Specialty Brands, LLC
5367 New Peachtree Road
Suite 150
Chamblee, GA 30341
https://www.masterbuilt.com/pages/customer-support
Australia & New Zealand
Neem contact op met uw detailhandelaar.
Masterbuilt^®
Kamado Joe Europe
Lange Voorhout 86
2514 EJ Den Haag
Netherlands
https://international.masterbuilt.com/pages/customer-support
Masterbuilt^®
Kamado Joe UK Limited
Cheyenne House West Street
Farnham GU9 7EQ
https://international.masterbuilt.com/pages/customer-support

Referenties

• Masterbuilt®-apps
• Klantenservice - Masterbuilt
• Retourneren/Garantie - Masterbuilt
• Klantenservice - Masterbuilt Verenigd Koninkrijk

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Masterbuilt 710, MB20072024, MB20072124, MB20072224 Handleiding

Beschikbare talen
