Brother QL-700, QL700ZG1 Handleiding

Inhoud

1 Beschrijving van onderdelen (Hoofdafdrukeenheid)
2 Snelstartgids
3 Definitie van de STATUS-lamp
4 De QL-700 loskoppelen
5 P-touch Editor 5.0 en printerstuurprogramma installeren (voor geavanceerde functies)
6 Veiligheidsmaatregelen
7 Algemene voorzorgsmaatregelen
8 Belangrijke informatie
9 Referenties
10 Download handleiding
11 In andere talen

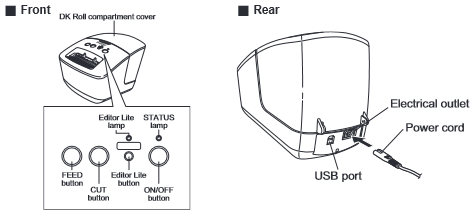

Beschrijving van onderdelen (Hoofdafdrukeenheid)

Snelstartgids

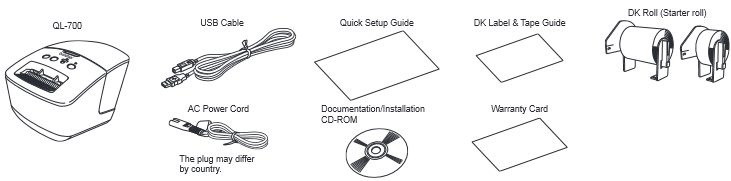

Pak de QL-700 uit en controleer de onderdelen.
Controleer voordat u de printer gebruikt of het pakket de volgende items bevat. Als er een item ontbreekt of beschadigd is, neem dan contact op met uw Brother-dealer.

OPMERKING De Brother QL-700 bevat de volgende twee starterrollen:

Eén starterrol DK uitgesneden standaard Adresetiketten (100 etiketten)
Eén starterrol DK doorlopende duurzame Tape (2,4' x 26,2 voet)

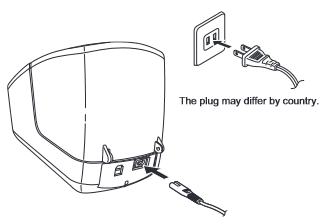

Sluit de voeding aan.
Sluit het netsnoer aan op de QL-700 en steek vervolgens het netsnoer in een stopcontact.
Plaats de DK-rol.
1. Houd de AAN/UIT-knop ingedrukt () om de QL-700 uit te schakelen. Houd de Brother QL-700 aan de voorkant van de machine vast en til het deksel van het DK-rolcompartiment stevig op om het deksel te openen.
2. Plaats de spoel in de spoelgeleiders in het DK-rolcompartiment.

Zorg ervoor dat de spoelarmen stevig in de spoelgeleiders aan de linker- en rechterkant zijn geplaatst.
Plaats de spoel met de DK-rol aan de rechterkant van de Brother QL-700.

Steek het uiteinde van de DK-rol in de gleuf totdat deze is uitgelijnd met het gebied dat rechts wordt weergegeven.

Lijn het uiteinde van de rol uit met de rechtopstaande rand van de labeluitvoersleuf.
Sluit het deksel van het DK-rolcompartiment.

Wanneer u op de AAN/UIT-knop () drukt om de Brother QL-700 in te schakelen, wordt het uiteinde van het DK-gestanste label automatisch uitgelijnd.

Sluit de USB-kabel aan en start P-touch Editor Lite.
1. Schakel de QL-700 in en houd vervolgens de Editor Lite-knop ingedrukt totdat het groene Editor Lite-lampje gaat branden.

  OPMERKING Editor Lite is ingesteld als de standaardmodus.
2. Sluit de USB-kabel aan op de pc.

  OPMERKING Als u de printer via een USB-hub aansluit, wordt deze mogelijk niet correct gedetecteerd.

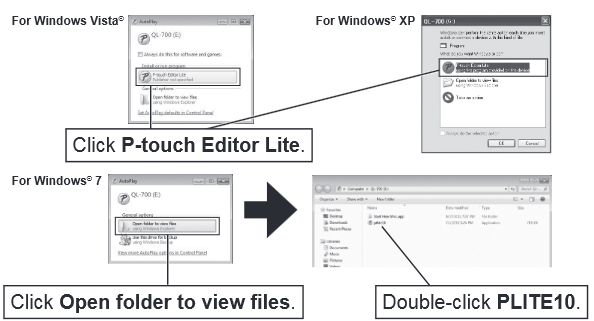

3. Nadat de USB-kabel is aangesloten, verschijnt er een dialoogvenster op het pc-scherm. (De volgende schermen kunnen verschillen, afhankelijk van het besturingssysteem op uw pc)

OPMERKING

Als u het dialoogvenster niet ziet, is het mogelijk verborgen achter een open softwareprogrammavenster. Minimaliseer alle vensters om het dialoogvenster weer te geven.
Het duurt langer dan normaal om P-touch Editor Lite te starten wanneer u de P-touch labeler voor het eerst op uw computer aansluit. Als de software niet automatisch start wanneer u de machine aansluit, kunt u deze starten vanuit Mijn Computer. Start P-touch Editor Lite door te dubbelklikken op PTLITE10.EXE.

Bij gebruik van Macintosh
P-touch Editor Lite is niet beschikbaar voor Macintosh. Het [QL-700]-pictogram wordt weergegeven wanneer de QL-700 is aangesloten op een Mac in de Editor Lite-modus. Open [QL-700] vanaf het bureaublad en voer vervolgens [Start Here Mac] uit. Als P-touch Editor 5.0 en het QL-700-printerstuurprogramma niet zijn geïnstalleerd, wordt een bericht weergegeven waarin wordt geadviseerd om deze te installeren. Installeer ze en gebruik P-touch Editor 5.0.

Bij gebruik van Windows Vista
Wanneer u het apparaat voor de eerste keer aansluit, voert u de scan uit en selecteert u vervolgens het selectievakje Dit altijd doen voor software en games in het dialoogvenster dat wordt weergegeven wanneer de scan is voltooid. P-touch Editor Lite start automatisch de volgende keer dat u de QL-700 aansluit.

P-touch Editor Lite start.

Schakel de stroom niet uit en koppel de QL-700 niet los tijdens het gebruik van P-touch Editor Lite.

Definitie van de STATUS-lamp

De STATUS-lamp op de Brother QL-printer geeft de huidige bedrijfsstatus aan.

Lamp	Voorwaarde
Brandt niet	Stroom is UIT.
Groene lamp brandt	Stroom is AAN.
Groene lamp knippert	Ontvangt gegevens van de pc. Gegevens overdragen.

Lamp	Voorwaarde
Oranje lamp brandt	Het roldeksel is geopend. Sluit het roldeksel correct. Reset starten of CUT-knop ingedrukt tijdens het resetten. Raadpleeg de "Gebruikershandleiding" (PDF) voor meer informatie over het resetten van de QL-700.
Oranje lamp knippert	Koelen (Wacht tot de temperatuur van de printkop is afgekoeld) Reset bezig. Raadpleeg de "Gebruikershandleiding" (PDF) voor meer informatie over het resetten van de QL-700.
Rode lamp brandt	De machine start op.

Lamp

Voorwaarde

Rode lamp knippert

Geeft een van de volgende fouten aan. Rode lamp knippert met intervallen van 1,0 seconde:

Einde DK-rol
Onjuiste DK-rol geïnstalleerd
Aanvoerfout
Geen DK-rol
Transmissiefout
Het roldeksel is geopend (Tijdens het uitvoeren)
Fout bij het implementeren van gegevensafbeeldingen Rode lamp knippert 0,9 seconden UIT, 0,3 seconden AAN, 0,3 seconden UIT en vervolgens 0,3 seconden AAN:
Snijfout Rode lamp knippert met intervallen van 0,3 seconde:
EEPROM-fout

De QL-700 loskoppelen

Bij gebruik van Windows ®:

Sluit P-touch Editor Lite af door op de te klikken in de rechterbovenhoek van het venster.
Om de QL-700 los te koppelen, klikt u op het pictogram in de taakbalk van de computer ()
Klik op USB-apparaat voor massaopslag veilig verwijderen.
Wanneer het bericht verschijnt dat het apparaat veilig kan worden verwijderd, schakelt u de QL-700 uit en koppelt u de USB-kabel los.

Bij gebruik van Macintosh:

Selecteer [QL-700] op het bureaublad en voer vervolgens een van de volgende handelingen uit:

Selecteer [Uitwerpen] in het contextmenu
Sleep het naar de prullenmand

Wanneer een bericht verschijnt dat het apparaat veilig kan worden verwijderd, schakelt u de QL-700 uit en koppelt u de USB-kabel los.

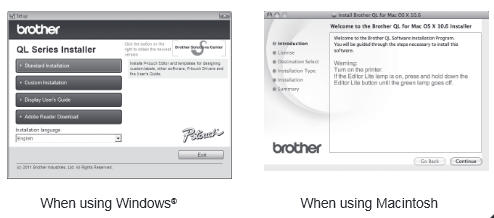

P-touch Editor 5.0 en printerstuurprogramma installeren (voor geavanceerde functies)

Controleer of Editor Lite is uitgeschakeld voordat u de QL-700 met de USB-kabel op uw computer aansluit. Houd de Editor Lite-knop ingedrukt totdat het Editor Lite-lampje uitgaat.

Start de computer en plaats de CD-ROM in het CD-ROM-station. (Het scherm aan de rechterkant verschijnt.)
Installeer de software door de instructies op het scherm te volgen.

OPMERKING
Raadpleeg de "Software User's Guide" (PDF) voor meer informatie over de software.

Veiligheidsmaatregelen

Lees en begrijp al deze instructies en bewaar ze voor latere raadpleging. Volg alle waarschuwingen en instructies op die op het product zijn aangegeven.

Geeft een potentieel gevaarlijke situatie aan die, als het product wordt
gehanteerd zonder de waarschuwingen en instructies op te volgen,
kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, als het product wordt
gehanteerd zonder de waarschuwingen en instructies op te volgen, kan
leiden tot licht of matig letsel en/of schade aan eigendommen.

De symbolen die in de handleidingen voor dit product worden gebruikt, zijn als volgt:

Volg deze richtlijnen om brand, elektrische schokken of andere schade te voorkomen.

De machine
Gooi plastic zakken op de juiste manier weg en houd ze uit de buurt van baby's en kinderen. Niet dragen of spelen met plastic zakken.

Trek de stekker onmiddellijk uit het stopcontact en stop met het gebruik van de machine als u een abnormale geur, hitte, rook, verkleuring, vervorming of iets ongebruikelijks opmerkt terwijl de machine in gebruik is.

Demonteer de machine niet. Neem voor inspectie, afstelling en reparatie van de machine contact op met de winkel waar de machine is gekocht of met uw plaatselijke erkende servicecentrum.

Laat de machine niet vallen, stoot er niet tegen en sla er niet op.

Laat geen vloeistoffen, zoals koffie, sap en andere dranken, vaaswater en bloemenconserveringsmiddelen, of lichaamsvloeistoffen van huisdieren, in contact komen met de machine.

Zorg ervoor dat u de machine uitschakelt en de stekker uit het stopcontact haalt wanneer u de machine schoonmaakt. Als u dit niet doet, kan dit een elektrische schok of brand veroorzaken.

Gebruik de machine niet met vreemde voorwerpen erin. Laat geen metalen voorwerpen zoals paperclips en nietjes in de machine vallen. Als er water of vreemde voorwerpen in de machine terechtkomen, trek dan de stekker uit het stopcontact en verwijder het vreemde voorwerp. Neem indien nodig contact op met de winkel waar de machine is gekocht of met uw plaatselijke erkende servicecentrum.

Om mogelijke brand of elektrische schokken te voorkomen, mag u de machine nooit demonteren of nat laten worden.

Gebruik geen verfverdunner, benzeen, alcohol of andere organische oplosmiddelen om de machine schoon te maken. Dit kan
schade aan de oppervlakteafwerking veroorzaken. Gebruik een zachte, droge doek om de machine schoon te maken.

Plaats geen zware voorwerpen of voorwerpen met water bovenop
de machine. Als er water of een vreemd voorwerp in de machine terechtkomt, neem dan contact op met de winkel waar de machine is gekocht of met uw plaatselijke erkende servicecentrum. Als u de machine blijft gebruiken met water of een vreemd voorwerp in de machine, kan de machine beschadigd raken of kan er persoonlijk letsel ontstaan.

Plaats de machine niet op een plaats waar deze nat kan worden, zoals een keuken, badkamer of in de buurt van een luchtbevochtiger. Dit kan een elektrische schok of brand veroorzaken.

Laat geen organische oplosmiddelen (benzeen, verfverdunner, nagellakremover, deodorant, enz.) in contact komen met de machine en de aansluitkabels. Dit kan ertoe leiden dat de apparatuur vervormt of oplost, en er kan een risico bestaan op
elektrische schokken of brand.

Volg deze richtlijnen om brand, elektrische schokken of andere schade te voorkomen.

Stroomkabel
Gebruik alleen de geautoriseerde stroombron (120V AC) voor de machine.

Gebruik alleen het netsnoer dat bij de machine is geleverd.

Raak het netsnoer of de stekker niet aan als uw handen nat zijn.

Overbelast het stopcontact niet met te veel apparaten en steek de stekker niet in een beschadigd stopcontact.

Knip, beschadig, wijzig de stroomkabel niet en plaats er geen zware voorwerpen op.

Verwijder regelmatig de stekker uit het stopcontact en maak de basis van de pennen en tussen de pennen schoon. Als u de stekker langere tijd in het stopcontact laat zitten, hoopt zich stof op aan de basis van de
stekkerpennen. Dit kan een kortsluiting veroorzaken die kan leiden tot brand.

Gebruik het netsnoer niet als het beschadigd is.

Zorg ervoor dat het netsnoer correct in het stopcontact is gestoken.

Trek niet aan het netsnoer wanneer u de stekker uit het stopcontact haalt. Dit kan
een elektrische schok of brand veroorzaken.

Beschadig het netsnoer niet op de volgende manieren, omdat dit kan leiden tot een elektrische schok, brand of defect aan de machine
.

Het snoer aanpassen
Het snoer geforceerd buigen
Het snoer in de buurt van een heet voorwerp plaatsen
Aan het snoer trekken
Het snoer draaien
Het snoer vastbinden
Een zwaar voorwerp op het snoer plaatsen
Het snoer in een smalle ruimte knijpen
Het snoer aan een metalen voorwerp hangen
Het snoer heen en weer vouwen
Het snoer tegen een muur duwen

Volg deze richtlijnen om brand, elektrische schokken of andere schade te voorkomen.

De machine
De machine kan defect raken als deze in de buurt van een televisie, radio, enz. staat. Gebruik de machine niet in de buurt van een machine die elektromagnetische storing kan veroorzaken.

Zorg ervoor dat kleine kinderen hun vingers niet in de bewegende delen of openingen
van de machine steken.

Het stopcontact moet zich dicht bij de machine bevinden en gemakkelijk toegankelijk zijn.

Raak het mes niet aan. Er kan persoonlijk letsel ontstaan.

Plaats de machine niet in ruimtes die worden blootgesteld aan direct zonlicht, in de buurt van verwarmingen of andere hete apparaten, of in een ruimte die wordt blootgesteld aan extreem hoge of lage temperaturen, hoge luchtvochtigheid of overmatig stof. Dit kan ertoe leiden dat de machine defect raakt.

Houd de machine niet vast aan de DK Roll-afdekking en til de machine er niet aan op. De afdekking kan loskomen en de machine kan vallen en beschadigd raken.

Houd de machine niet met slechts één hand vast. De machine kan uit uw hand glippen.

Zorg voor de juiste oriëntatie en procedure bij het aansluiten van de verschillende kabels en optionele producten. Gebruik bovendien alleen de gespecificeerde kabels en optionele producten. Als u dit niet doet, kan dit brand of persoonlijk letsel veroorzaken. Volg de instructies in de handleiding om de apparatuur correct aan te sluiten.

Stroomkabel
Als de machine gedurende langere tijd niet wordt gebruikt, haal dan het netsnoer uit
het stopcontact.

Snijplotter
Raak het mes van de snijplotter niet aan.
Open de bovenklep niet wanneer de snijplotter in werking is.

Installatie/opslag
Plaats de machine op een vlakke, stabiele ondergrond, zoals een bureau.
Plaats geen zware voorwerpen bovenop de machine.

Algemene voorzorgsmaatregelen

De machine

De machine is een precisiemachine. Laat de machine niet vallen, stoot er niet tegenaan en behandel de machine voorzichtig.
Til de machine niet op aan de klep van het DK roll-compartiment. De klep kan loskomen en de machine kan vallen en beschadigd raken.
Steek geen voorwerpen in de labeluitvoersleuf of USB-poort en blokkeer deze niet.
Gebruik alleen de interfacekabel (USB-kabel) die bij de machine is geleverd.
Als de machine langere tijd niet wordt gebruikt, verwijder dan de DK roll uit de machine.
Probeer geen labels af te drukken terwijl de klep van de DK roll open is.

Netsnoer

U dient de machine in de buurt van een gemakkelijk toegankelijk standaard stopcontact te plaatsen.

DK rol (DK label en DK tape)

Gebruik alleen originele accessoires en verbruiksartikelen van Brother (met tekens). Gebruik geen ongeautoriseerde accessoires of verbruiksartikelen.
Als het label is bevestigd op een nat, vuil of vettig oppervlak, kan het gemakkelijk loslaten. Reinig, voordat u het label aanbrengt, het oppervlak waarop het label wordt aangebracht.
DK rollen gebruiken thermisch papier of film die in kleur kunnen vervagen of van oppervlakken kunnen loslaten als ze worden blootgesteld aan ultraviolet licht, wind of regen.
Stel de DK rollen niet bloot aan direct zonlicht, hoge temperaturen, hoge luchtvochtigheid of stof. Bewaar ze op een koele, donkere plaats. Gebruik de DK rollen snel na opening van de verpakking.
Het krassen op het bedrukte oppervlak van het label met uw vingernagels of metalen voorwerpen, of het aanraken van het bedrukte oppervlak met handen die vochtig zijn door water of zweet, kan ervoor zorgen dat de kleur verandert of vervaagt.
Breng geen labels aan op personen, dieren of planten. Breng bovendien nooit labels aan op openbaar of privé-eigendom zonder toestemming.
Aangezien het uiteinde van de DK roll is ontworpen om niet aan de labelspoel te hechten, kan het laatste label mogelijk niet correct worden gesneden. Als dit gebeurt, verwijdert u de resterende labels, plaatst u een nieuwe DK roll en drukt u het laatste label opnieuw af. Opmerking: om dit te compenseren, kan het aantal DK labels op elke DK roll meer zijn dan aangegeven op de verpakking.
Wanneer een label wordt verwijderd nadat het op een oppervlak is aangebracht, kan een deel van het label achterblijven.
Lees voordat u CD/DVD-labels gebruikt de instructies in de handleiding van uw CD/DVD-speler over het aanbrengen van CD/DVD-labels.
Gebruik geen CD/DVD-labels in een CD/DVD-speler met sleufinvoer, bijvoorbeeld een CD-speler in een auto waarbij de CD in een sleuf in de CD-speler wordt geschoven.
Verwijder het CD/DVD-label niet zodra het op de CD/DVD is aangebracht, een dunne oppervlaktelaag kan loskomen, wat kan leiden tot schade aan de schijf.
Breng geen CD/DVD-labels aan op CD/DVD-schijven die zijn ontworpen voor gebruik met inkjett-printers. Labels laten gemakkelijk los van deze schijven en het gebruik van schijven met losgelaten labels kan leiden tot verlies of beschadiging van gegevens.
Gebruik bij het aanbrengen van CD/DVD-labels de applicator die bij de CD/DVD-labelrollen wordt geleverd. Het niet doen hiervan kan schade aan de CD/DVD-speler veroorzaken.
Gebruikers zijn volledig verantwoordelijk voor het aanbrengen van CD/DVD-labels. Brother aanvaardt geen verantwoordelijkheid voor enig verlies of schade van gegevens veroorzaakt door het oneigenlijk gebruik van CD/DVD-labels.
Laat de DK rol niet vallen.
DK rollen gebruiken thermisch papier en thermische film. Zowel het label als de afdruk zullen vervagen bij zonlicht en hitte. Gebruik geen DK rollen voor buitengebruik waar duurzaamheid vereist is.
Afhankelijk van het gebied, het materiaal en de omgevingsomstandigheden kan het label loslaten of onverwijderbaar worden, of de kleur van het label kan veranderen of worden overgebracht naar andere objecten. Controleer, voordat u het label aanbrengt, de omgevingsomstandigheden en het materiaal. Test het label door een klein stukje ervan aan te brengen op een onopvallende plek van het beoogde oppervlak.

CD-ROM en software

Maak geen krassen op de CD-ROM en stel de CD-ROM niet bloot aan hoge of lage temperaturen.
Plaats geen zware voorwerpen op de CD-ROM en oefen geen kracht uit op de CD-ROM.
De software op de CD-ROM is uitsluitend bedoeld voor gebruik met deze machine. Zie de licentie op de CD-ROM voor meer informatie. Deze software kan op meerdere computers worden geïnstalleerd voor gebruik in een kantoor, enz.

Belangrijke informatie

Mocht u vragen hebben of informatie nodig hebben over uw Brother Product, dan hebben we verschillende ondersteuningsopties waaruit u kunt kiezen:
VS - Klantenservice: Klantenservice 1-877-BROTHER (1-877-276-8437)
Klantenservice 1-901-379-1210 (fax)
Website www.brother-usa.com
Benodigdheden / Accessoires www.brothermall.com of 877-552-6255

BROTHER INTERNATIONAL CORPORATION 100 SOMERSET CORPORATE BLVD. BRIDGEWATER, NEW JERSEY 08807-0911

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Brother QL-700, QL700ZG1 Handleiding
