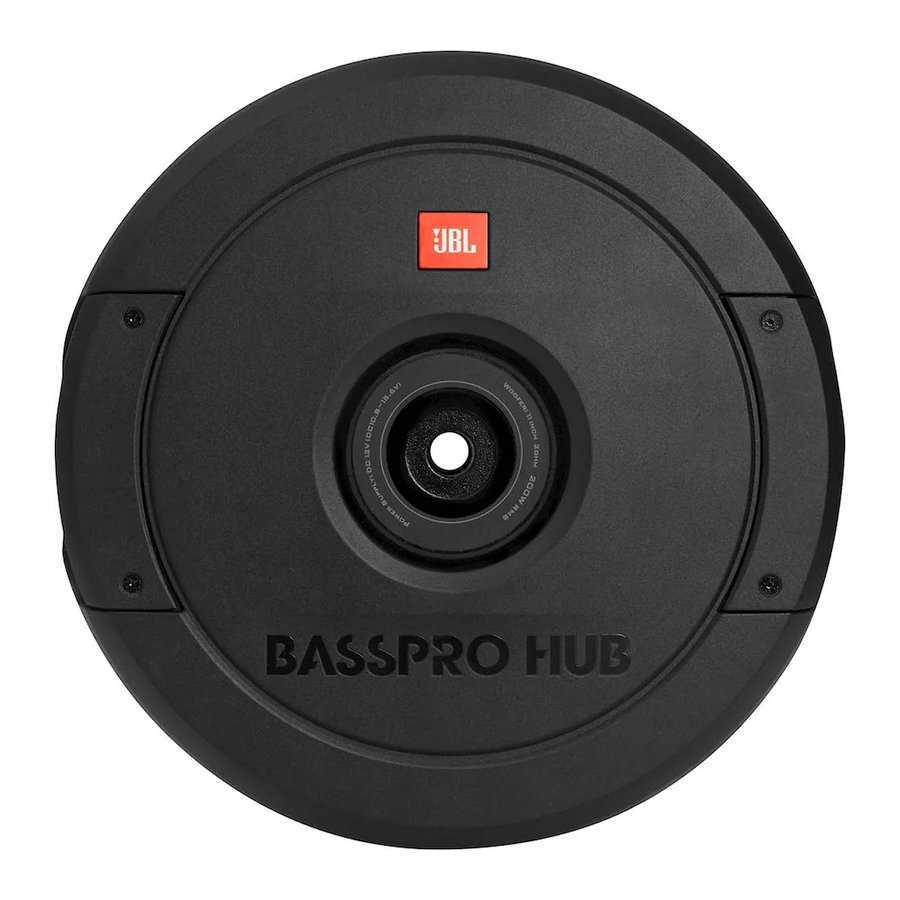

JBL BASSPRO HUB Handleiding

INLEIDING

Uw JBL-product is ontworpen om u de prestaties en het bedieningsgemak te bieden die u van JBL mag verwachten.

• Neem de tijd om de volledige handleiding door te lezen voordat u uw subwoofer gaat bedienen of installeren.
• Bewaar de gebruikershandleiding voor de JBL BassPro Hub in uw dashboardkastje samen met de gebruikershandleiding voor uw auto.
• Bewaar uw subwoofer-aankoopbewijs bij andere belangrijke documenten om de garantieservice te versnellen indien nodig.

OVER DE HANDLEIDING
Deze handleiding beschrijft algemene installatierichtlijnen en bedieningsinstructies. Houd er echter rekening mee dat een correcte installatie van mobiele audio- en videocomponenten gekwalificeerde ervaring met mechanische en elektrische procedures vereist. Als u niet over de kennis en het gereedschap beschikt om deze installatie succesvol uit te voeren, raden we u ten zeerste aan om een geautoriseerde JBL-dealer te raadplegen over uw installatieopties. Bewaar alle instructies en aankoopbewijzen ter referentie. Beschouw deze handleiding als een onmisbaar onderdeel van uw subwoofer.

Wat zit er in de doos

1x JBL BassPro Hub
1x kabelboom
1x montagepaal voor voertuig
1x afstandsbediening met 16-2/5"(5m) kabel
1x Gebruikershandleiding

INSTALLATIE

Koppel de negatieve (-) accupool van het voertuig los voordat u met de installatie begint.

OPMERKING: Het kan handiger zijn om alle aansluitingen op de versterkerbasis te maken voordat u deze permanent monteert.

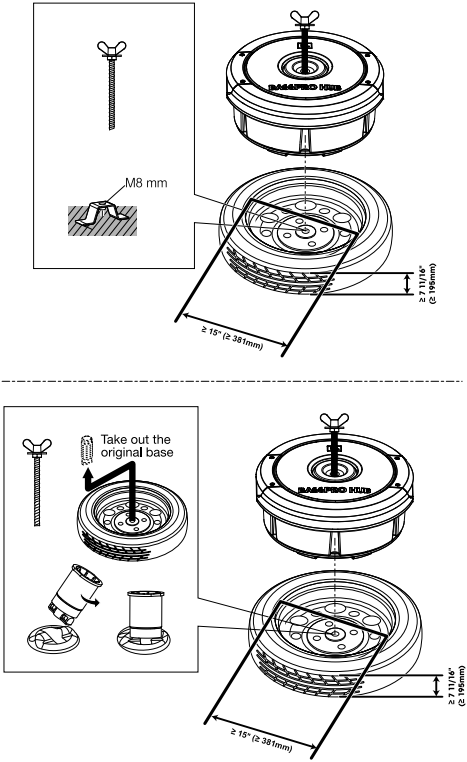

DE BASSPRO HUB MONTEREN

De BassPro Hub wordt in de velg van het reservewiel in uw kofferbak gemonteerd. Volg deze stappen om de BassPro Hub correct te monteren:

1. Verwijder de montagepaal van het reservewiel van het voertuig.
2. Zorg ervoor dat het reservewiel in de kofferbak wordt geplaatst met de buitenkant van de band naar beneden gericht; de achterkant van de velg moet naar u toe gericht zijn. Dit zorgt voor voldoende montagediepte voor de BassPro Hub.
3. Plaats de BassPro Hub voorzichtig in de velg van het reservewiel.
4. Plaats de montagepaal van de BassPro Hub in de sleuf in het midden van de BassPro Hub. Wanneer deze de montagebeugel van het reservewiel bereikt, draait u met de klok mee om de paal in de beugel te draaien en vast te draaien. Sommige toepassingen vereisen het gebruik van de meegeleverde adapter om een schroefdraad te bieden voor de montagepaal.

OPMERKING: Om te voorkomen dat de BassPro Hub of de velg van het reservewiel beschadigd raken, mag u de montagepaal niet te strak aandraaien.

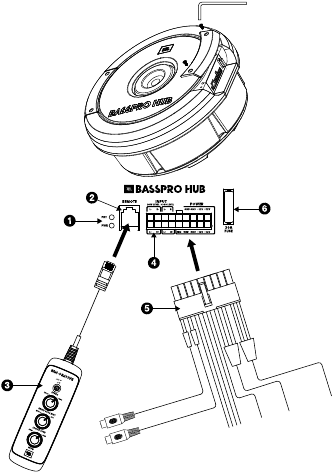

BASSPRO HUB INPUTPANEEL

U maakt alle bedradingsaansluitingen op het paneel aan de rechterkant van de BassPro Hub. Om toegang te krijgen tot het paneel, verwijdert u twee schroeven waarmee de afdekking op het bovenste paneel van de BassPro Hub is bevestigd en trekt u de afdekking eraf (zie onderstaande afbeelding).

1. POWER- EN PROTECT-INDICATOREN.De PWR-indicator licht op wanneer de BassPro Hub stroom en signaal ontvangt en normaal speelt. De PRT-indicator licht op als de versterker in de beveiligingsmodus gaat in het geval van omstandigheden zoals over-/onderspanning, kortsluiting, defect aan het uitgangscircuit van de versterker of overmatige hitte.

2&3. REMOTE INPUT EN BASSPRO HUB AFSTANDSBEDIENING
Geluidsregelaars voor de BassPro Hub worden allemaal aangepast met behulp van de meegeleverde afstandsbediening. Begin met het aansluiten van de afstandsbediening (3. op de REMOTE input (2.) op de BassPro Hub.

4 & 5. INPUT/POWER-AANSLUITING EN KABELBOOM
Steek de meegeleverde kabelboom (6.) in de INPUT/POWER-aansluiting (4.) van de BassPro Hub.

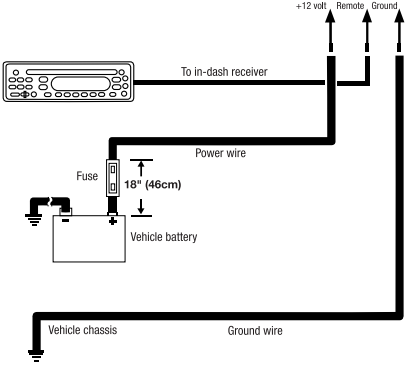

• VOOR STROOM, sluit u de rode stroomdraad van de kabelboom aan op de + (positieve) accupool van uw voertuig. U moet ook een zekeringhouder met een 40A-zekering in de leiding en binnen 18" van de accu installeren.
• VOOR AARDE, sluit u de zwarte aardedraad van de kabelboom aan op een stevig metalen punt op het chassis van het voertuig met behulp van een ringklem. Gebruik schuurpapier om de verf van het metalen oppervlak op de chassislocatie te verwijderen. Gebruik een ster-type borgring om de draad vast te zetten.
• VOOR REMOTE TURN-ON, sluit u de blauwe draad van de kabelboom aan op de remote output-draad op uw head-unit, als deze er een heeft, en als u de line-level inputs gebruikt.

LINE-LEVEL SIGNAAL-INPUTS
Als uw head-unit een subwoofer-output heeft, sluit u deze aan op de line-level inputs van de BassPro Hub-kabelboom met behulp van een RCA-kabel.

SPEAKER-LEVEL SIGNAAL-INPUTS
Als uw head-unit alleen speaker-level outputs heeft, splitst u deze in de linker- en rechterluidsprekerdraden (voor of achter) en sluit u de gesplitste draden aan op de overeenkomstige L+, L-, R+ en R- draden op de BassPro Hub-kabelboom. Splice taps niet inbegrepen.

Sommige in de fabriek geïnstalleerde audio-systeemversterkers bevatten elektronische filters die de hoeveelheid bas beperken die naar de kleinere luidsprekers van het systeem wordt gestuurd. Deze filtering zal de prestaties van de BassPro Hub nadelig beïnvloeden. Om zoveel mogelijk bas uit uw subwoofer te halen, splitst u de high-level kabelboom in de luidsprekeroutputs van het fabriekssysteem die zijn aangesloten op de grootste luidsprekers van het systeem (degene die zijn ontworpen om de meeste bas te produceren).

6. ZEKERING
   Vervang indien nodig de zekering door een zekering met dezelfde stroomsterkte: 30A.

DE AFSTANDSBEDIENING GEBRUIKEN OM AUDIO-INSTELLINGEN AAN TE PASSEN

7. DE VERSTERKING INSTELLEN
   Door de versterking aan te passen, kunt u de inputgevoeligheid van de BassPro Hub afstemmen op de output van uw receiver en het relatieve volume afstemmen op de rest van de luidsprekers in uw voertuig.
   1. Begin met de gain control ingesteld op minimum en de crossover control en bass control halverwege gedraaid.
   2. Kies muziek met een aanzienlijke basinhoud en draai de volumeregelaar op uw receiver tot % van de totale output.
   3. Draai de gain control met de klok mee en luister aandachtig naar de basoutput. Als u vervorming hoort, draait u de gain Control tegen de klok in om de gain te verlagen.
8. BASBOOST TOEVOEGEN
   Draai de bas-boost control met de klok mee of tegen de klok in om aan uw smaak te voldoen. U kunt tot +12dB boost van lage frequenties toevoegen.
9. DE CROSSOVER INSTELLEN
   Pas de crossover control aan door aan de low-pass filterknop te draaien totdat de BassPro Hub alleen laagfrequente informatie afspeelt. U mag geen elementen zoals zang uit de woofer horen komen.
10. DE SUBWOOFERFASE INSTELLEN
    Met de phase button kunt u de instelling kiezen - 0° of 180° — die de meest zuivere basoutput levert. Druk de button in voor 180° en laat de button los voor 0°. Druk op de button en laat deze los om te bepalen welke instelling het beste werkt in uw systeem.

SPECIFICATIES

• Ampitier Power: 200W RMS (2 ohm)
• Frequentiebereik: 30Hz ~ 150Hz
• Zekering: 30A
• Maximale stroomafname: 30A
• Ruststroomafname: <1.2A
• Crossover-frequentie: 50Hz — 150Hz
• Crossover-helling: 24dB/Octave
• Basboost: 0 - 12dB Variabel @ Fix 50 Hz
• Line level inputgevoeligheid: 0.2 V- 4V
• Speaker level inputgevoeligheid: 0.5V - 10V
• Afmetingen (D x H): 14-3/16" x 6-1/2" (360x164mm)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download JBL BASSPRO HUB Handleiding
