ES
DeltaSol
®

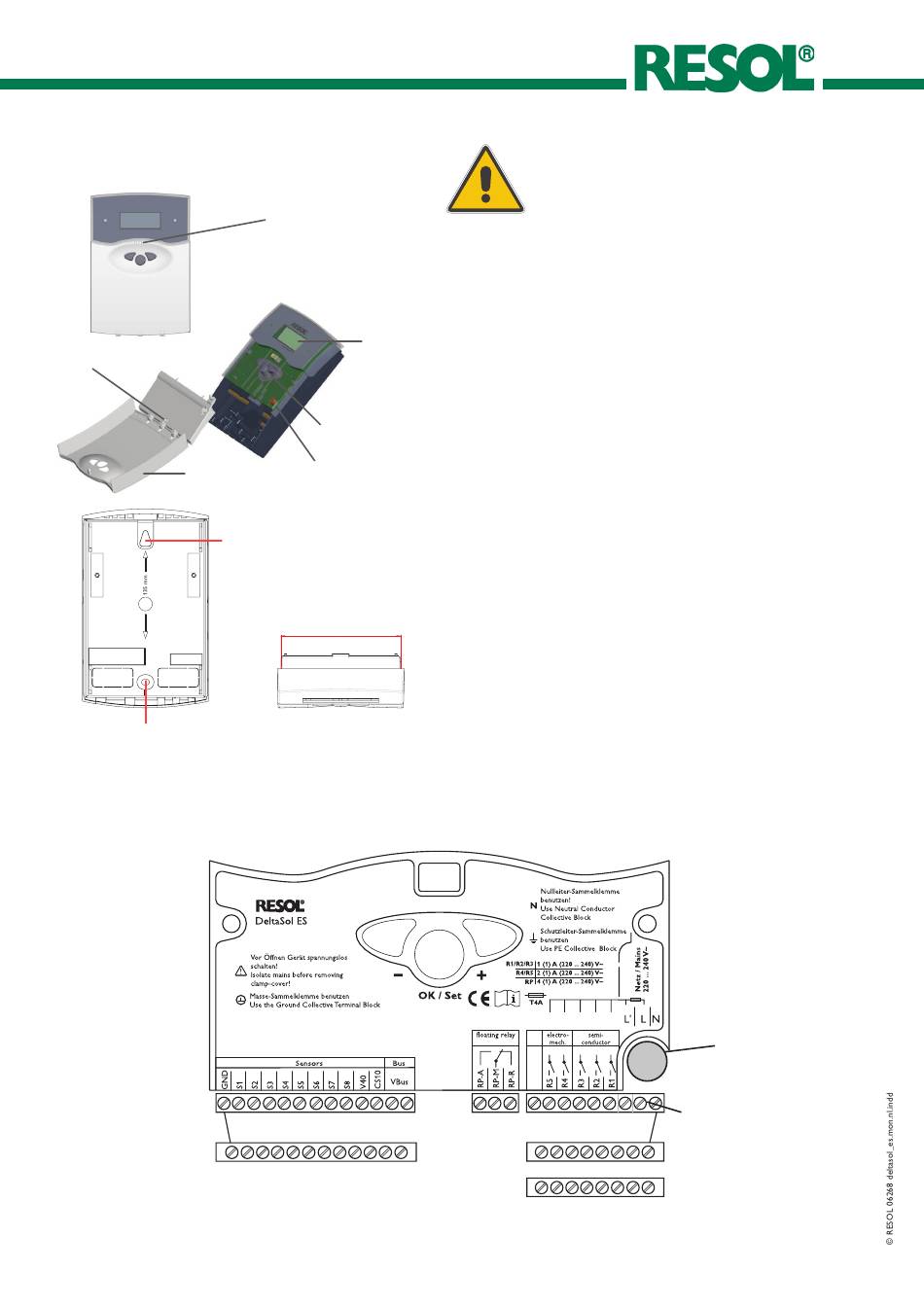

1.
Installatie
1.1 Montage
afsluitschroef
deksel
ophangpunt
bevestiging
1.2
Elektrische aansluiting
1.2.1 Overzicht van de elektrische aansluitingen
verzamelblok massa voelers
4
|
duw - duw vergrendeling
drukken om te openen
drukken om te sluiten
uitlezing
drukoetsen
zekering T4A
144 mm
klemmen voor de voelers
VBus
Waarschuwing:
alvorens het huis te openen,
steeds de netspanning
uitschakelen.
De montage mag enkel gebeuren in een droge binnenruimte.
Let erop dat voor een betrouwbare werking het apparaat
niet op een plaats mag gemonteerd worden waar sterke
elektromagnetische velden aanwezig zijn. De regelaar moet
van het net gescheiden kunnen worden door middel van
een bijkomende voorziening met een scheiding van minstens
3 mm over alle polen of door middel van een voorziening
volgens de geldende installatieregels. Bij de installatie van de
aansluiting van het net en van de voelerleidingen letten op
gescheiden plaatsing.
1. Het deksel van de regelaar openen door te drukken.
Kruisschroef in de afschermplaat uitschroeven en de
afschermplaat samen met het deksel naar onder van het
huis trekken.
2. De positie van het bovenste bevestigingspunt of de bo-
dem markeren en de bijgeleverde plug met de bijhorende
schroef voormonteren.
3. Het huis aan het bevestigingspunt ophangen, het onderste
bevestigingspunt op de bodem markeren (afstand tussen
de gaten 135 mm), dan de onderste plug plaatsen.
4. Het huis bovenaan ophangen en vastzetten met de on-
derste bevestigingsschroef.
5. De aansluitingen maken volgens aansluitingen van de
klemmen.
6. Het huis weer sluiten.
verbruikersklemmen
®
zekering T4A
klemmen voor het net
verzamelblok nulleiders
verzamelblok aarding
