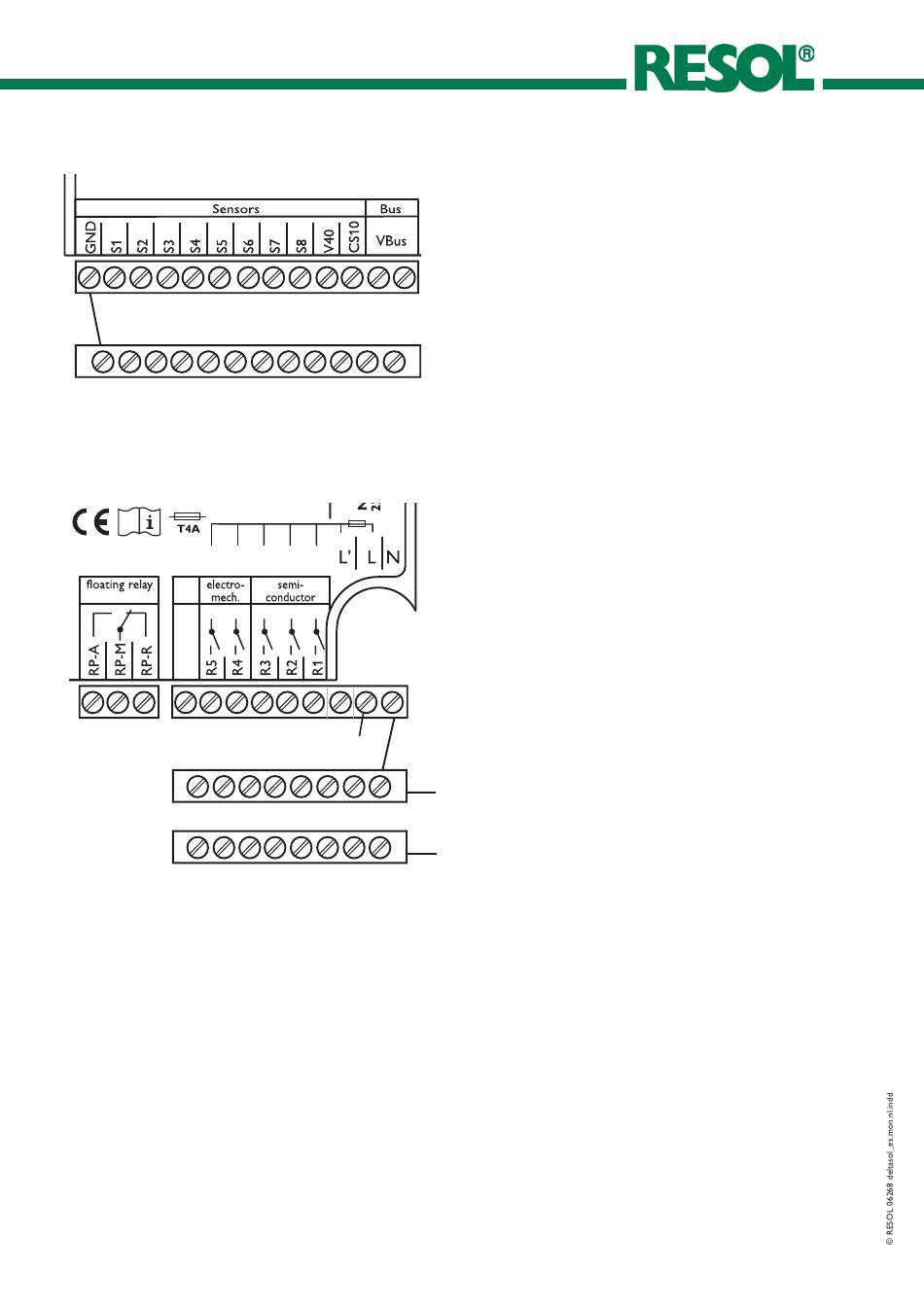

1.2.4 Voelers
verzamelblok massa
1.2.5 Aansluiting aan het net
6
|
De regelaar is met in het totaal 10 voeleringangen voorzien.
De aansluiting van de massa van de voelers gebeurt via het
verzamelblok voor de massa (GND).
• de temperatuurvoelers worden met omwisselbare po-
lariteit aangesloten aan de klemmen S1 tot S8 en GND
• een stralingsmeter (CS10) wordt, rekening houdend
met de polariteit (!) aan de klemmen CS10 en GND
aangesloten. De aansluiting van de stralingsvoeler met de
aanduiding A (anode) gebeurt aan de klem CS10, en die
met de aanduiding K (kathode) aan de klem GND.
• een volumedebietmeter RESOL V40 kan met omwis-
selbare polariteit aan de klemmen V40 en GND aanges-
loten worden.
De stroomvoorziening van de regelaar moet gebeuren via
een externe netschakelaar (laatste stap in de installatie!)
en de voedingsspanning moet 220...240 Volt (50...60 Hz)
bedragen. Flexibele leidingen moeten aan de behuizing ge-
fixeerd worden met de bijgeleverde ontlastingsbeugels en
schroeven of moeten in een kanaal in de behuizing van de
regelaar geleid worden.
Uitgebreide voorbeelden van toepassing met sys-
teembeschrijvingen, aansluitingsplannen en richtlij-
nen voor de instellingen vindt u in het bijkomende
handboek „Voorbeelden van toepassing".
g e l e i d e r L
nulleiders N (verzamelblok)
aarding PE (verzamelblok)
