Paragraaf 1

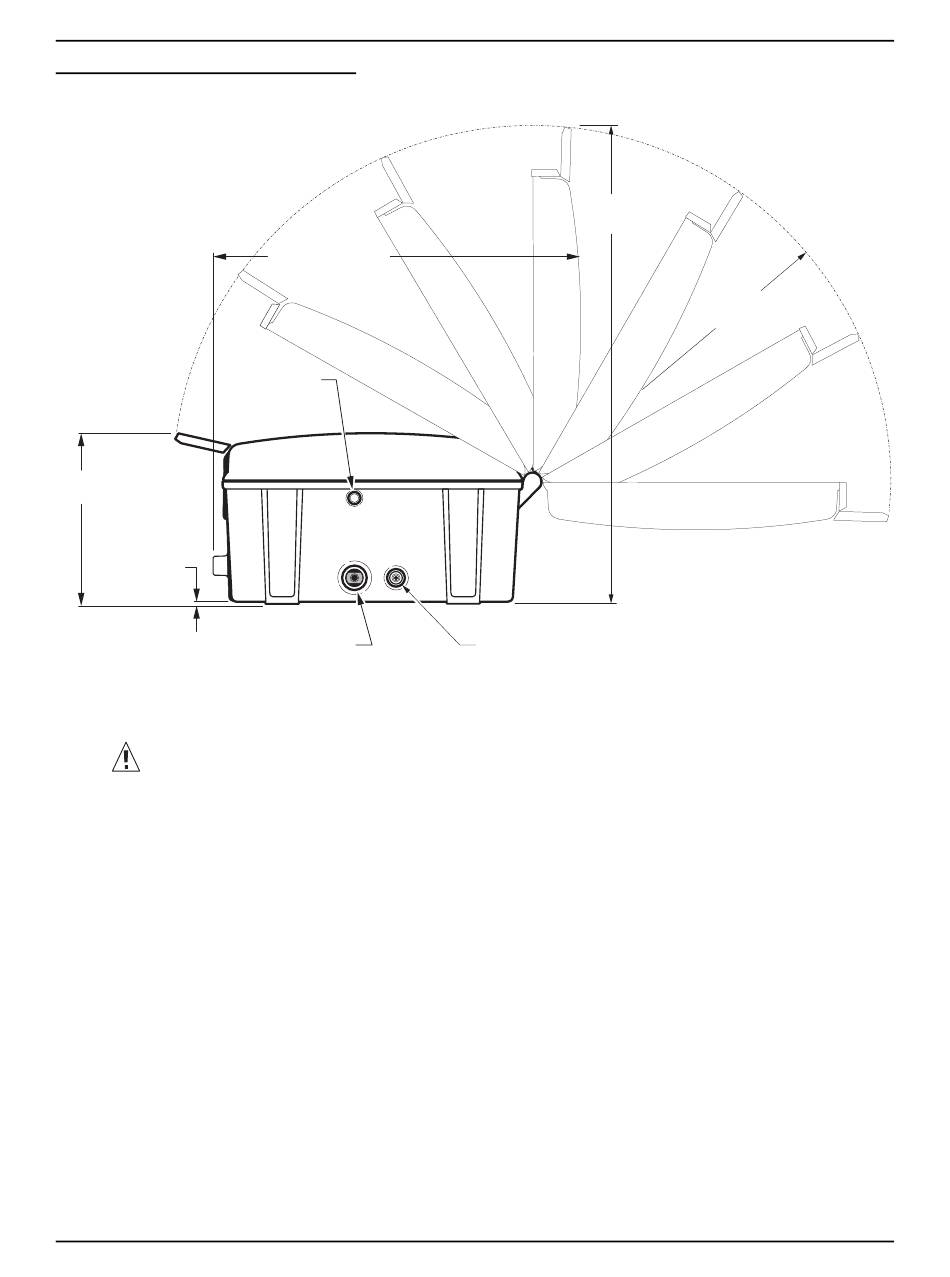

Afbeelding 3 CL17 Apparaatafmetingen (3 van 3)
Overstromingsafvoer
aanbevolen .50 I.D.
leidingwerk
"
7.06
(179.39 mm)
"
0.06 (1.59 mm)
Ruimte voor
luchtopeningen
.50 I.D. Afvoerbuismonster
1.4
Loodgieterverbindingen
Opmerking: De monsterafvoer bevat
analyseafval, dat zowel monster als
chemische reagentia bevat. De
behuizingafvoer produceert bij
normaal gebruik geen afval. Het kan
echter voorkomen, bij lekkage of
morsen, dat wat afval wordt
geproduceerd. Hoewel de
chemicaliën die worden gebruikt een
lage concentratie hebben, is het het
beste om bij de plaatselijke
autoriteiten te informeren naar de
juiste afvoer van afval van dit product.
Pagina 14
Loodgieterverbindingen
"
15.21 (386.30 mm)
Monsterinlaat en afvoerverbindingen zijn gemaakt op de bodem van het
apparaat met gebruik van een snelsluiter voor ¼-inch OD-leidingen. Zie
Afbeelding
4. Sluit de ¼-inch O.D. polybuis door deze in de sluiting te duwen.
U zult twee duidelijke 'klikken' voelen als de buis op de juiste wijze is
bevestigd. Indien de buis niet op de juiste wijze is geplaatst, raakt deze los als
waterdruk wordt toegepast. -De monsterafvoerkoppeling is geschikt voor een
ID flexibele buis met maat ½-inch (niet meegeleverd).
"
19.95
(506.78 mm)
Snelle aansluiting
Monsterinlaat .25 O.D.
Polyethyleen Leidingwerk
(Cat. nr. 47438-00)
"
R 14.89
(378.18 mm)
Tekeningnummer: 54400-87
Revisie: A, 02-16-00
54400_install.fm
