1.9 Het installeren van de pomp/klep drukplaat

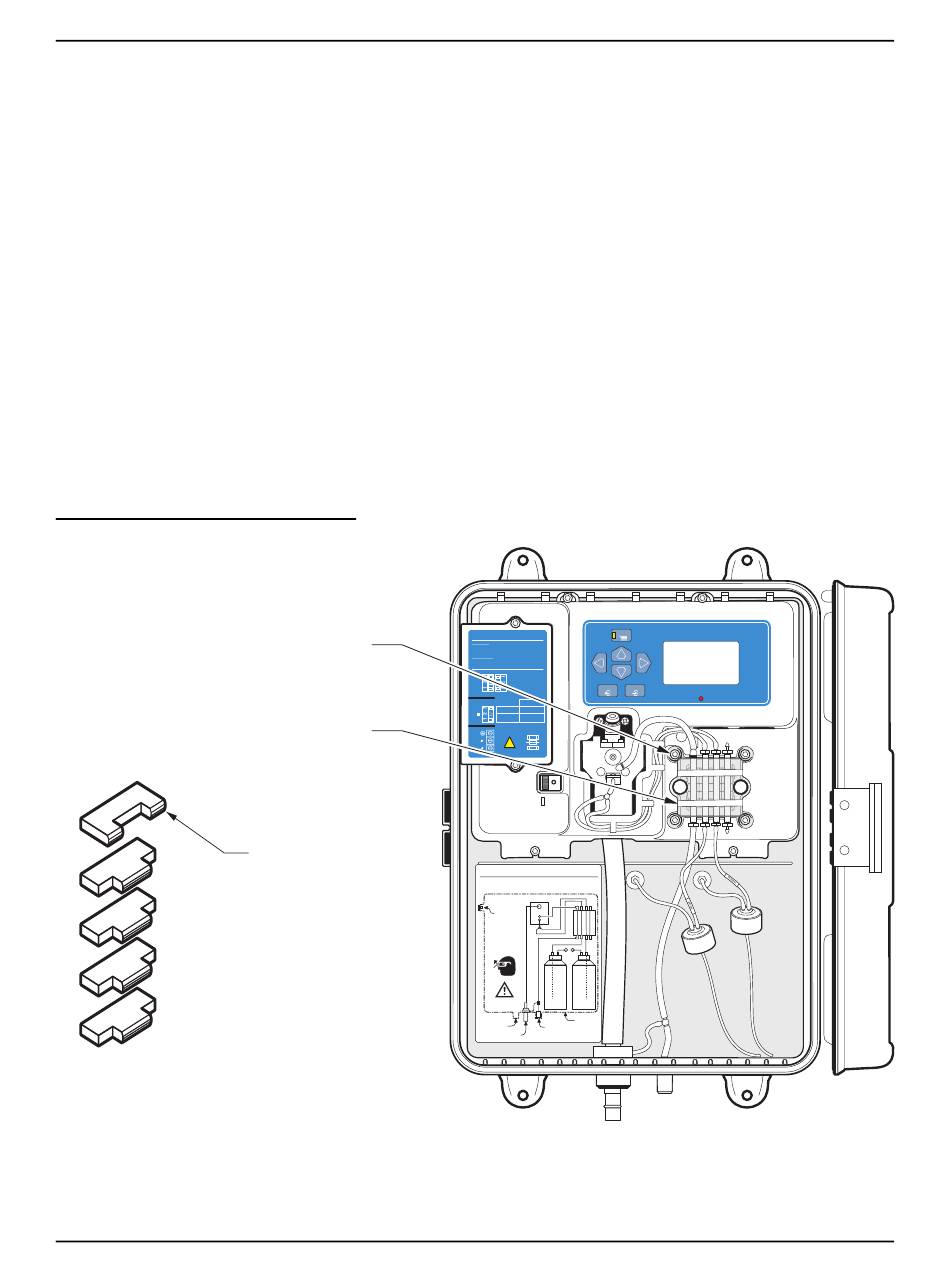

Afbeelding 15 Het installeren van de pomp/klep drukblokken
Pomp/Klepmodule
Verwijder de tape van
de buizen.
54400_install.fm
Om de effecten van constante druk op de pompbuizen tijdens verzending en
opslag uit te schakelen, zijn de drukplaat en de schroeven voor de
pomp/klepmodule in de installatiekit verzonden en de pompbuizen worden op
hun plaats gehouden met tape.
De reagensstroming door de pomp/klepmodule moet verlopen van onder naar
boven. Als dit omgekeerd wordt, wordt vloeistofmengsel uit de
kleurmetermonstercel gepompt wat leidt tot overstroming van reagensflessen.
Voltooi de montage van de pomp/klepmodule als volgt:
1. Verwijder de tape.
2. Zorg dat de individuele drukblokken zijn geplaatst als in
met het ongelijk-gevormde blok bovenop.
3. Lijn de drukplaat uit met de pomp/klepmodule (raadpleeg
4. Installeer de schroeven in de drukplaat en aan de pomp/klepmodule.
Maak de drukplaat vast door de schroeven met kleine tussenpozen in te
draaien waarbij u de ene na de andere schroef indraait zodat de plaat
geleidelijk vast komt te zitten. Draai vast tot de plaat tegen de
pomp/klepmodule is geplaatst.
Het ongelijk-gevormde blok
moet bovenaan zijn.
