Paragraaf 1
1.7
Optionele Luchtspoeling
1.8
Elektrische aansluitingen

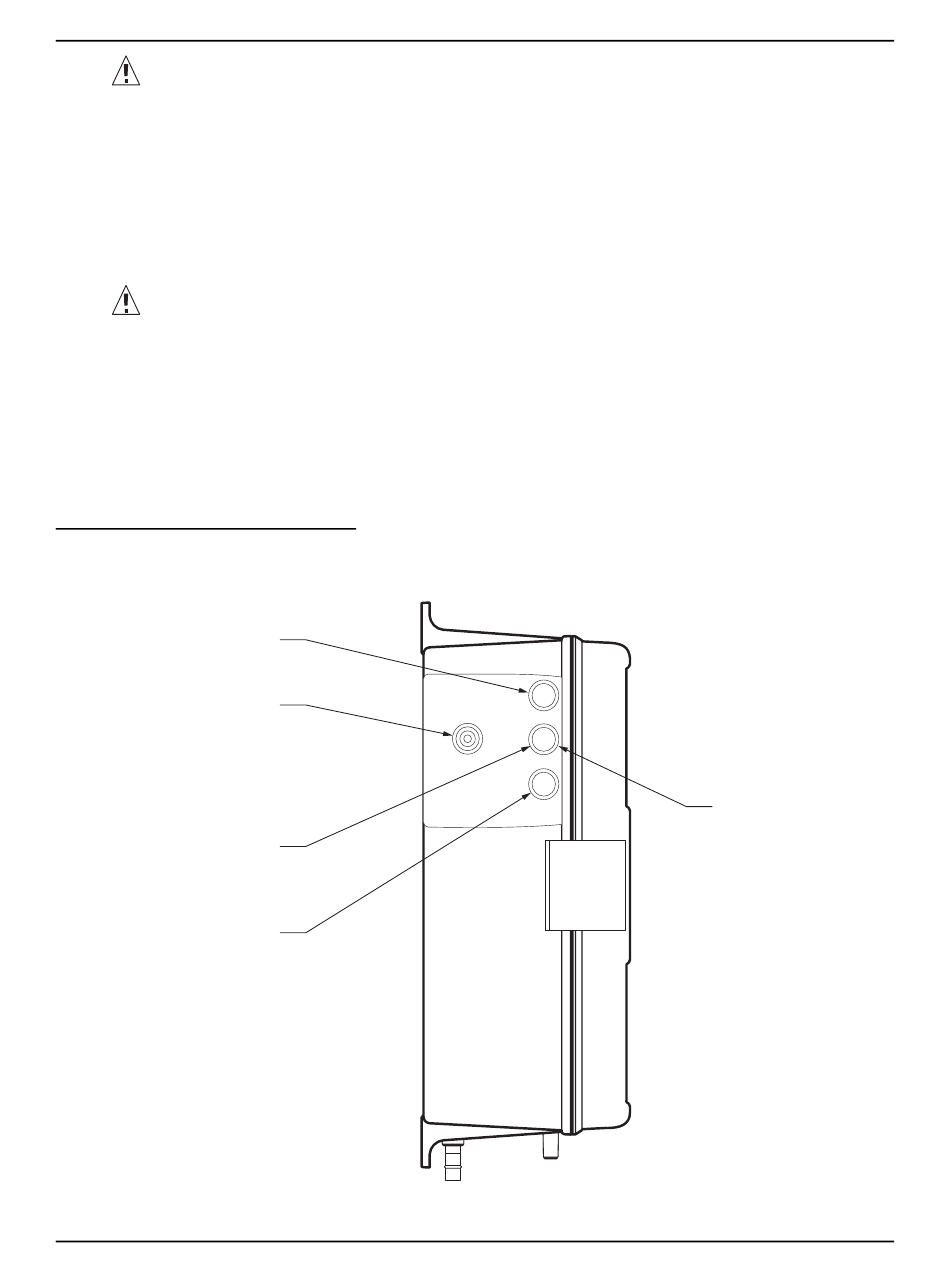

Afbeelding 7 Locatie van luchtspoeling en elektrische verbindingen
Bedoeld voor bedradingsrelais.
Gebruik sluittype koppelingen.
(Optionele Luchtzuiveringaansluiting)
Netwerk en 4-20 mA verbindingen
Gebruik sluittype koppelingen.
Stroomverbindingen
Gebruik sluittype koppelingen.
Pagina 20
Optionele Luchtspoeling
Luchtspoeling kan mogelijk nodig zijn als de analysator is geplaatst in een
omgeving met een hoge vochtigheid en/of corrosieve dampen. Het doel is om
een lichte overduk te houden in het apparaat met droge apparaatlucht.
De luchtaansluiting bevindt zich aan de linkerkant van de apparaatbehuizing.
Om een luchtspoeling aan te sluiten dient u de stop in de snelsluiting los te
maken en een 1/4 inch polyleiding aan te sluiten door de leiding in de sluiting
te duwen. U zult twee duidelijke 'klikken' voelen als de buis op de juiste wijze
is bevestigd. Indien de buis niet op de juiste wijze is geplaatst, raakt deze los
als luchtdruk wordt toegepast. Gebruik allleen droge, olievrije apparaatlucht.
Alle Elektrische aansluitingen worden gemaakt via doorvoeropeningen in de
linkerbovenkant van het apparaat. Het apparaat wordt verzonden met
afsluitingen in alle doorvoeropeningen. Zorg voor stroombedrading,
alarmbedrading en relaisaansluitingen met afsluittype doorlaatkoppelingen,
om de IP62 milieuclassificatie te behouden.
Als de verbindingen niet via een doorlaatopening worden gemaakt, installeer
dan een oliebestendige afsluiter in plaats van de stoppen om de IEC 529 IP62
classificatie te houden. Zie
Optionele toebehoren op pagina
65.
Indien er geen relaisverbin-
dingen zijn gemaakt, moet
een oliedichte afsluiting (Cat.
Nr. 42210-00), worden
geïnstalleerd om de IEC 529
IP62 klasse te behouden.
54400_install.fm
