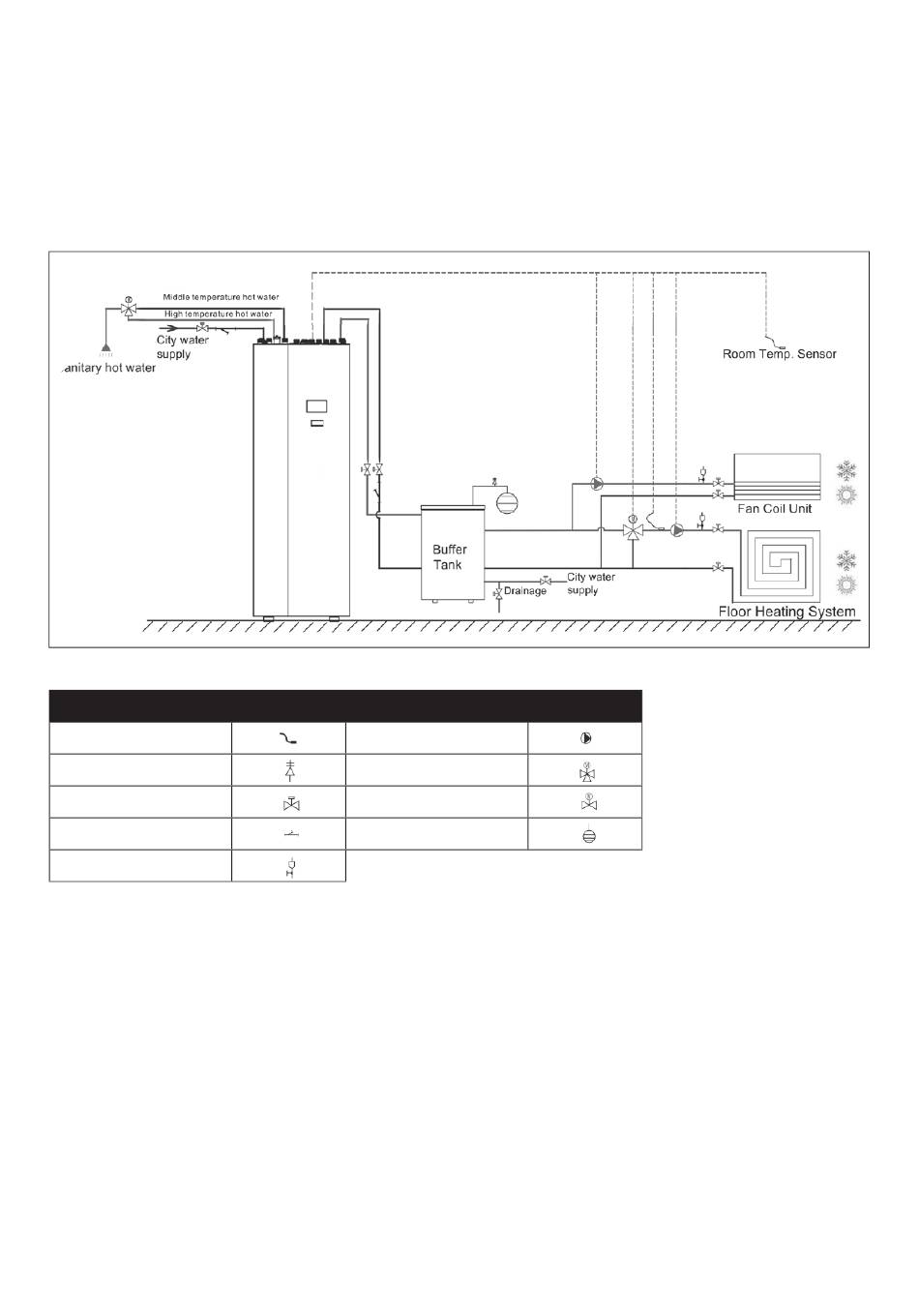

2.4. Tekening 3
Zone met twee temperaturen, met sanitair warm water
Controleer of de confi guratie overeenkomt met de hieronder afgebeelde montagetekening voor een opstelling met één
temperatuurzone en sanitair warm water.
Let op: Raadpleeg de volgende pagina voor instructies over de bedrading en de werking van de software.
Naam
Temp.Sensor
Veiligheidsklepkit
Kogelkraan
Waterfi lter
Ontluchtingsventiel
Let op: Stippellijnen betekenen "in staat om door de warmtepomp te worden geregeld".
Symbool
Naam
Waterpomp
Mengklep
Gemotoriseerde klep
Expansievat
Opmerking:
Symbool
De ventilatorconvector,
het vloerverwarmingssysteem
en de radiator zijn slechts
plaatsvervangende verdeel-
systemen en kunnen worden
vervangen door andere
geschikte verdeelsystemen.
|
CUBE HP COMBI S
27
