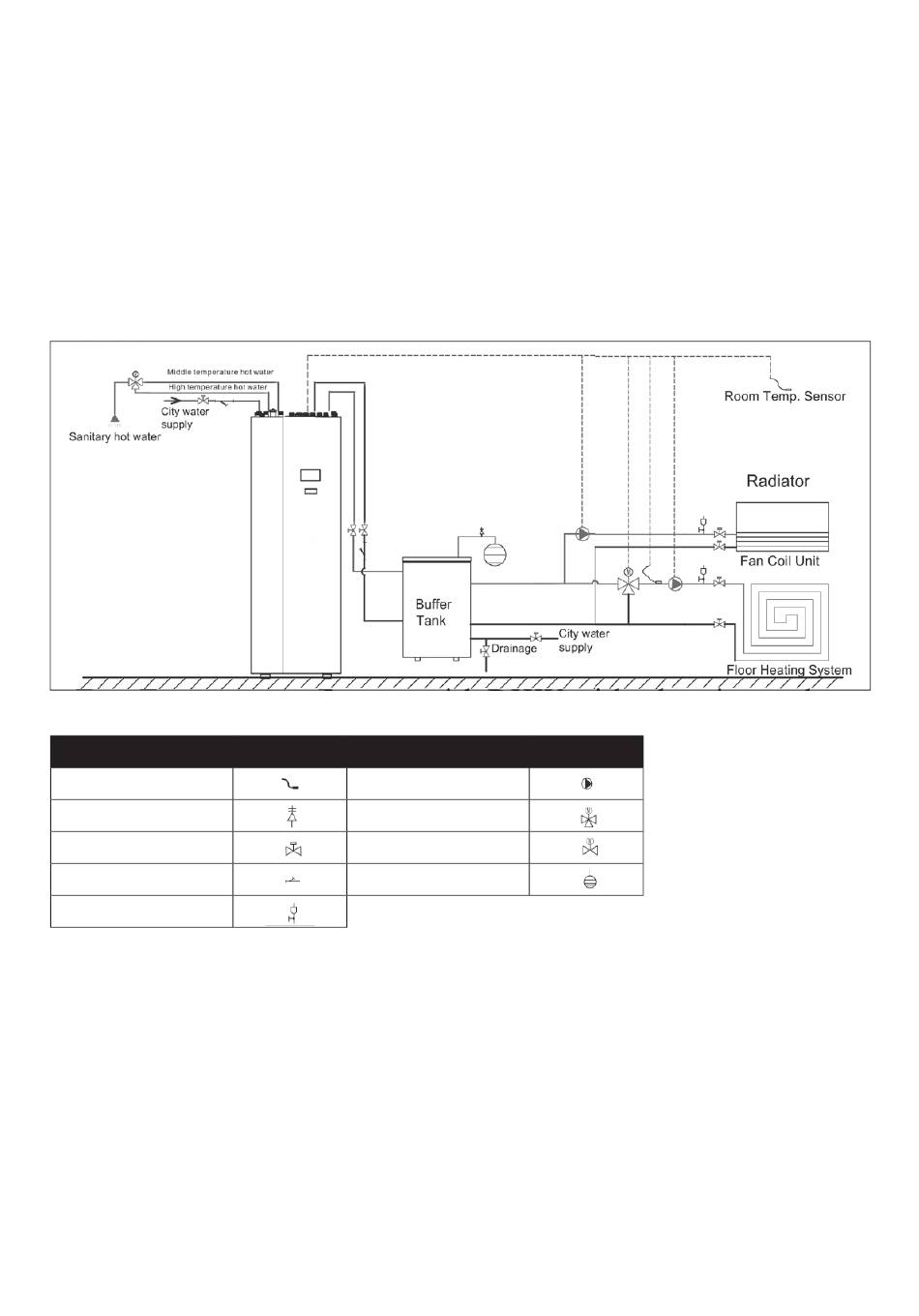

2.6. Tekening 5
Twee temperatuurzones, met sanitair warm water, met een circuit voor alleen verwarming (of alleen koeling),
door de secundaire pomp op alleen verwarming in te stellen .
Controleer of de confi guratie overeenkomt met de hieronder afgebeelde montagetekening voor een opstelling met twee
temperatuurzones die sanitair warm water bevat, en die de secundaire pomp gebruikt voor alleen verwarming.
Let op: Voor het circuit met alleen verwarming kan een gemotoriseerde tweewegklep op het toestel worden aangesloten, om de
watertoevoer tijdens het verwarmen af te sluiten.
Raadpleeg de volgende pagina voor instructies over de bedrading en de werking van de software .
Naam
Temp.Sensor
Veiligheidsklepkit
Kogelkraan
Waterfi lter
Ontluchtingsventiel
Let op: Stippellijnen betekenen "in staat om door de warmtepomp te worden geregeld".
Symbool
Naam
Waterpomp
Mengklep
Gemotoriseerde klep
Expansievat
Opmerking:
Symbool
De ventilatorconvector, het
vloerverwarmingssysteem
en de radiator zijn slechts
plaatsvervangende
verdeelsystemen en kunnen
worden vervangen door andere
geschikte verdeelsystemen.
|
CUBE HP COMBI S
33
