3.2. Bedrading

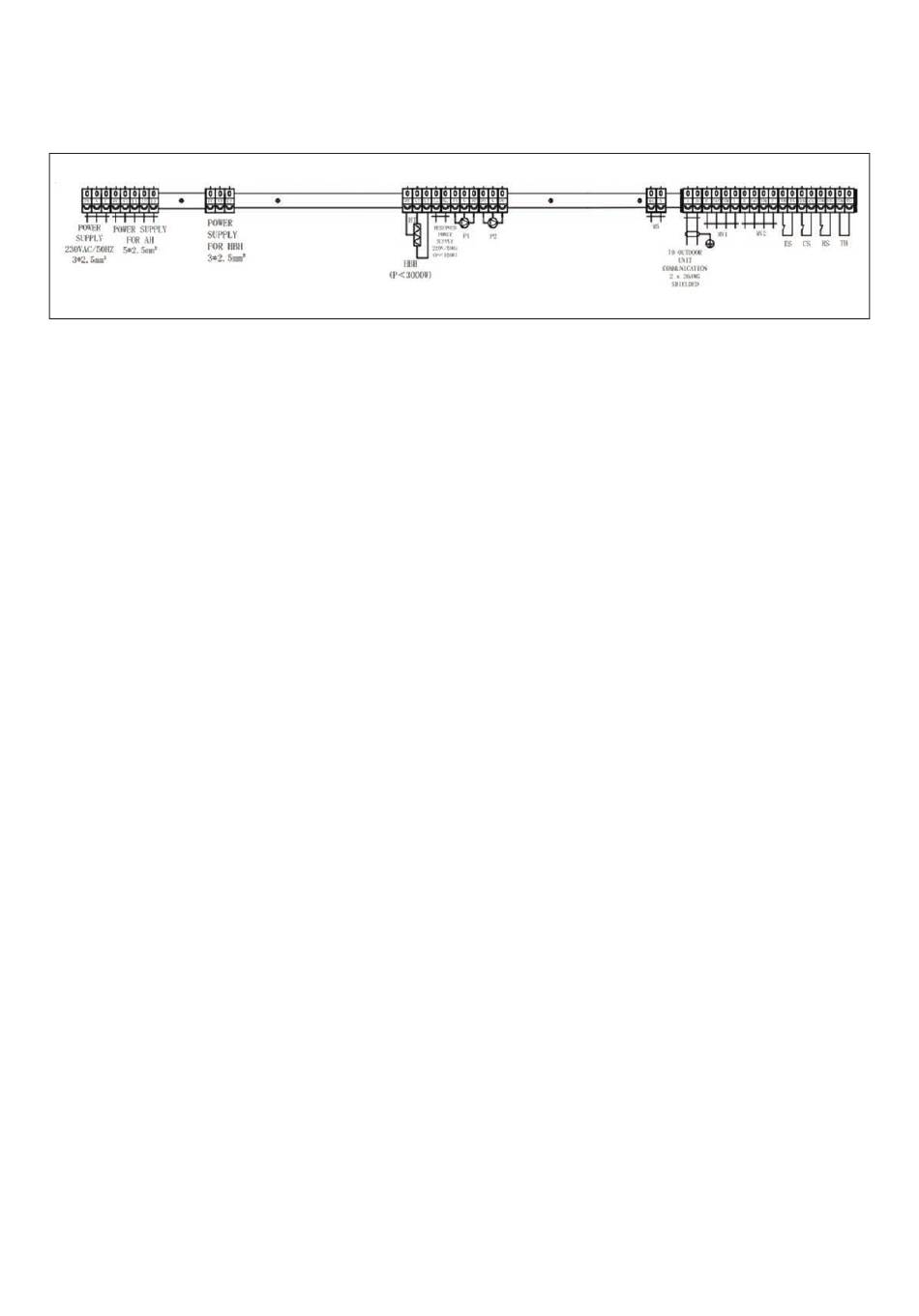

3.2.1. Aansluitklemmen
A. Voeding van de warmtepomp
B. Voeding voor buitenunit 3X2,5 mm²
C. Waterpomp
Pomp voor verwarmings- & koelcircuit 1
D. Waterpomp
Pomp voor verwarmings- & koelcircuit 2
E. HWTBH-signaal
HWTBH is Hot Water Tank Back-up Heater, een externe
back-upverwarming voor warm water.
Als HWTBH is aangesloten op "HWTBH-signaal" in het
bedradingsschema, kan HWTBH worden aangestuurd door
de warmtepompregelaar.
F. Communicatiekabel naar buitenunit
Verbind A en B samen met A en B op de buitenunit.
G. Gemotoriseerde mengklep
Zoals uitgelegd in de hoofdstukken over
systeemillustraties, kan deze unit twee watermengkleppen
voor het distributiesysteem onder haar controle hebben.
Watermengklep 1 voor verwarmings- & koelcircuit 1
Watermengklep 2 voor verwarmings- & koelcircuit 2
|
38
CUBE HP COMBI S
H. Omschakeling koelmodus
Deze unit kan automatisch overschakelen tussen
verwarmings- en koelfuncties, afhankelijk van de
omgevingstemperatuur of een externe signaalingang.
Voor het regelen van de omgevingstemperatuur, zie
deel 1.06 van de uitleg over de gebruikersinterface voor
gedetailleerde instellingen. Voor de externe signaalingang
moet het externe signaal worden aangesloten op de
"COOL MODEL SWITCH" voor koeling,
I. Omschakeling van de verwarmingsmodus
Deze unit kan automatisch overschakelen tussen
verwarmings- en koelfuncties, afhankelijk van de
omgevingstemperatuur of een externe signaalingang.
Voor het regelen van de omgevingstemperatuur, zie
deel 1.06 van de uitleg over de gebruikersinterface voor
gedetailleerde instellingen. Voor externe signaalingang
moet het externe signaal worden aangesloten op de "HEAT
MODE SWITCH" voor verwarming.
