5.6
Aansluiting commando-apparaten
VOORZICHTIG!
Kans op letsel door ongecontroleerde beweging
van de deur!
Een DICHT-commando voor dodemansgebruik zonder zicht
op de deur kan alleen via ingang 1 / MOD32 (X4 / 9-10)
worden gegeven.
☞
Installeer commando-apparaten voor de
dodemansbediening binnen het directe zicht van de deur,
maar buiten de gevarenzone voor de bediener.
Als het commando-apparaat geen sleutelschakelaar is:
☞
Monteer e.e.a. op een hoogte van ten minste 1,5 m.
☞
Monteer e.e.a buiten het bereik van het publiek.

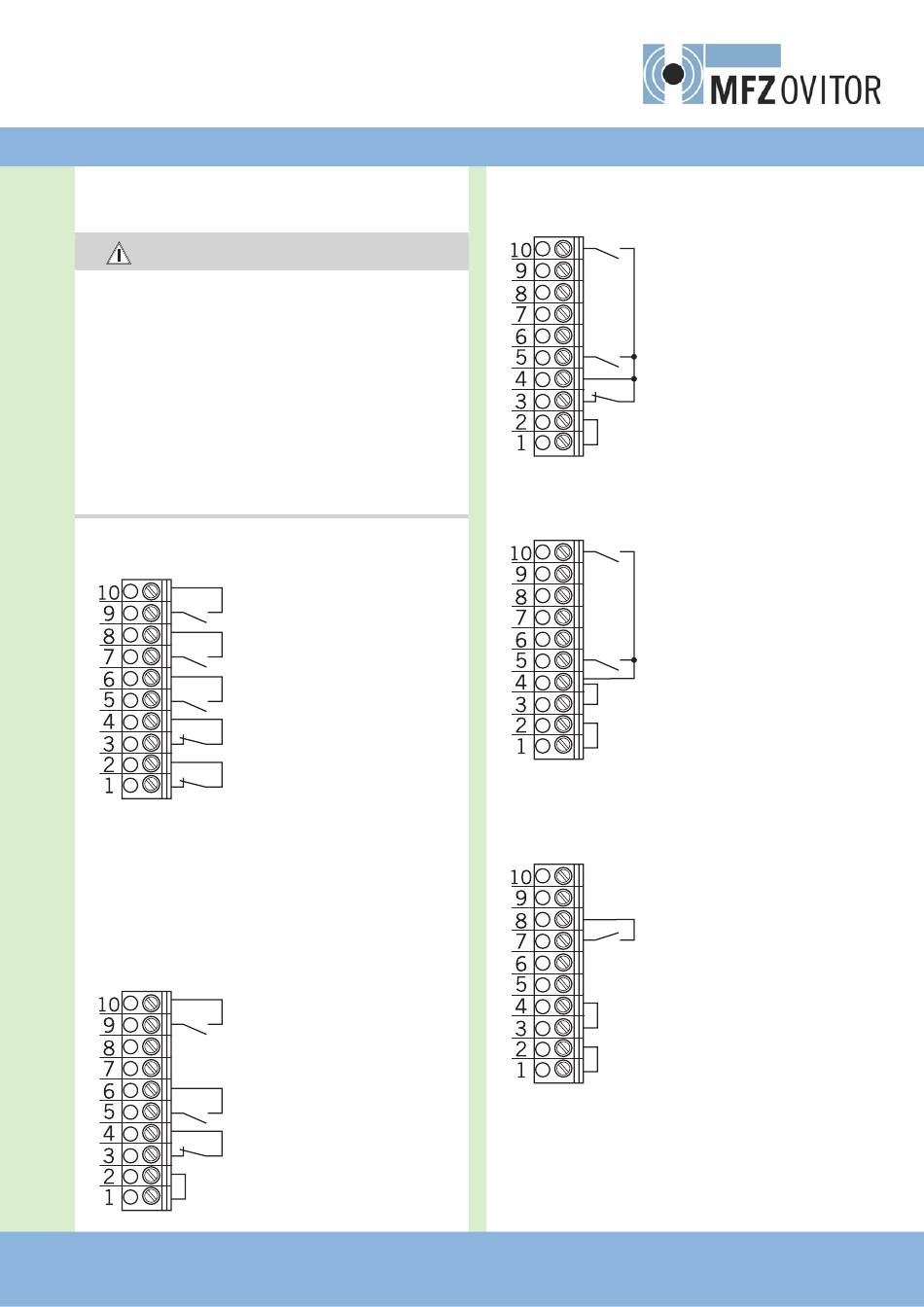

Klemmenstrip X3
- Drukknop DICHT
- Drukknop impuls
- Drukknop OPEN
- Drukknop STOP,
loopdeurschakelaar
- Noodstop, slappe-koordschakelaar
Loopdeurcontact alleen als gedwongen scheidend contact.
1
5.7
Aansluitvoorbeelden commando-
apparaten (klemmenstrip X3)
Drukknop OPEN/STOP/DICHT
6-aderige oplossing
- Drukknop DICHT
- Drukknop OPEN
- Drukknop STOP
Drukknop OPEN/STOP/DICHT
4-aderige oplossing
Sleutelschakelaar OPEN/DICHT
2
1
Impulsschakelaar
Sequentiële sturing
2
2
- Drukknop DICHT
- Drukknop OPEN
- Drukknop STOP
- DICHT
- OPEN
- Drukknop impuls
Bij geactiveerde tegenverkeersregeling: OPEN binnen
Deurbesturing CS 310 FU / Rev.D 1.50 – 11
NL
