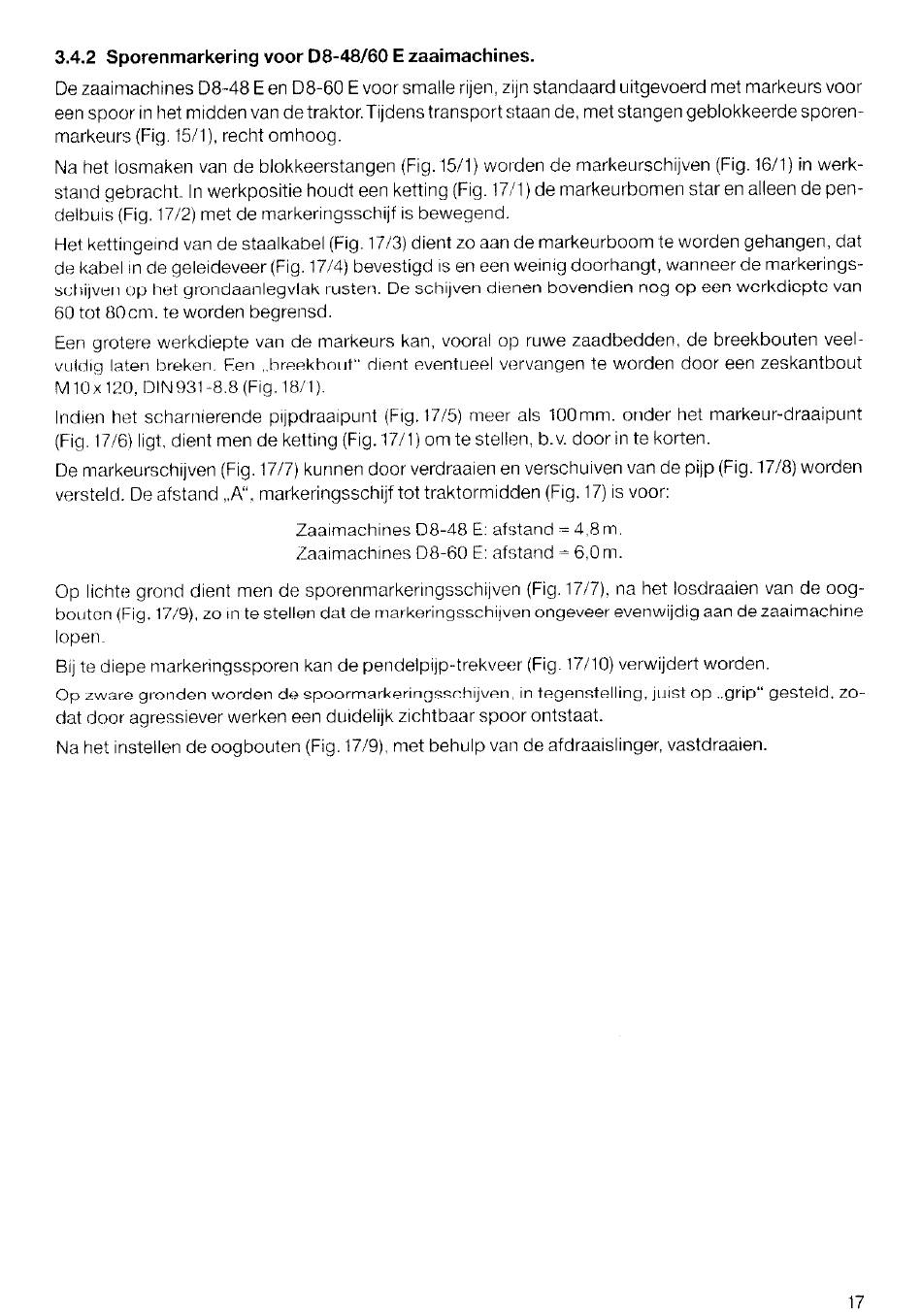

3.4.2 Sporenmarkering
voor D8-48/60 E zaaimachines.
De zaaimachines D8-48 E en D8-60 E voor smalle rijen, zijn standaard uitgevoerd met markeurs voor
een spoor in het mldden van de traktor.Tijdens transport staan de, met Stangen geblokkeerde sporen-
markeurs (Flg. 15/1), recht omhoog.
Na het losmaken van de blokkeerstangen
(Fig. 15/1) worden de markeurschijven (Fig. 16/1) in werk-
stand gebracht. In werkpositie houdt een ketting (Fig. 1711) de markeurbornen star en alleen de pen-
delhuls (Fig. 17/2) met de markeringsschijf IS bewegend.
Het kettingelnd van de staalkabel (Fig. 17/3) dient zo aan de markeurboom te worden gehangen, dat
de kabel in de geleldeveer (Fig. 17/4) bevestigd IS en een weinig doorhangt, wanneer de markerings-
sctyven op het grondaanlegvlak
nisten. De schiyen dtenen bovendien nog op een werkdiepte van
60 tot 8Ocm. te worden begrensd.
Een grotere werkdiepte van de markeurs kan, voora op ruwe zaadbedden,
de breekbouten veel-
vuldig Inten breken. Een ,.breekbout" dient eventueel vervangen te worden door een zeskantbout
M 1Ux 120, DIN931-8.8 (Fig. 18/1).
Indien het scharnterende
pllpdraalpunt
(FIT. 17/5) meer als 100mm. onder het markeur-draaipunt
(Fig. 17/6) ligt. dient men de kettlng (Fig. 17/1) om te stellen, b.v. door in te korten.
De markeurschlyen
(Fig. 17/7) kunnen door verdraalen en verschulven van de pilp (Fig. 17/8) worden
versteld. De afstand ..A". markeringsschljf tot traktormidden
(Fig. 17) is voor:
Zaalmachines D8-48 E: afstand = 4,8m.
iaalmachlnes
D8-60 E: afstand = 6,üm.
Op lichte grond dient men de sporenmarkenngsschijven
(Fig. 17/7). na het losdraaien van de oog-
bolG!n (Fig. 17/9), zo In te stellen clat de markeringsschljven ongeveer evenwijdig aan de zaaimachlne
Ir>pen.
Blj te diepe markenngssporen
kan de pendelpijp-trekveer
(Fig. 17/10) verwijdert worden
Op -Ware gronden worden de spoormarkerlngsschljven.
in tegenstelling, ]uist op ..grip" gestetd. zo-
dat door agressiever werken een duidelijk zichtbaar spoor ontstaat.
Na het instetlen de oogbouten (Fig. l7/9), met behulp van de afdraaislinger, vastdraaien.
