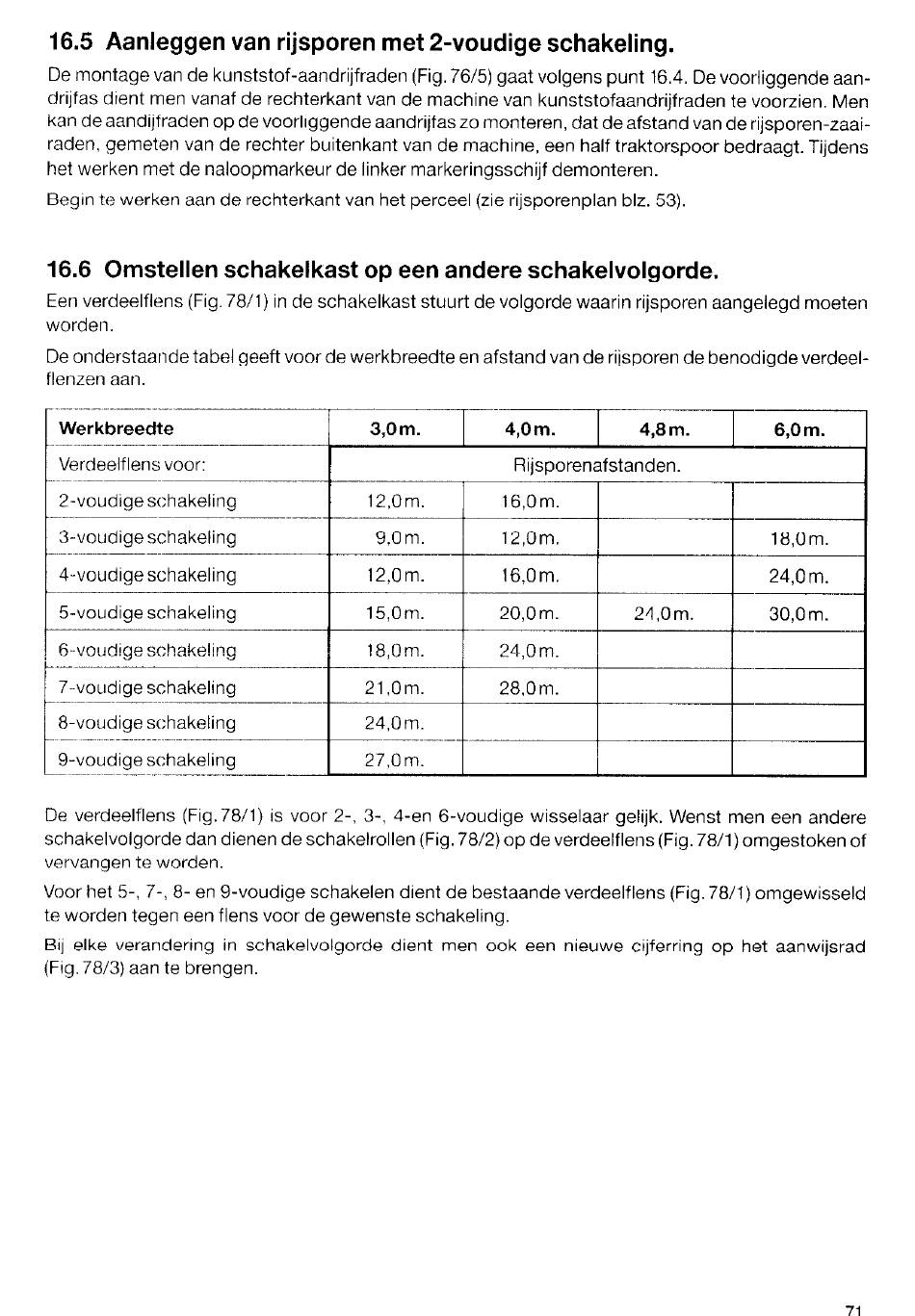

16.5 Aanleggen
van rijsporen
met 2-voudige
schakeling.
De montage van de kunststof-aandrijfraden
(Fig. 76/5) gaat volgens punt 16.4. De voorliggende aan-
drilfas dient men vanaf de rechterkant van de machine van kunststofaandrijfraden
te voorzien. Men
kan de aandijfraden op de voorliggende aandrijfas zo monteren, dat de afstand van de rijsporen-zaai-
raden, gemeten van de rechter buitenkant van de machine, een half traktorspoor
bedraagt. Tijdens
het werken met de naloopmarkeur de linker markeringsschijf demonteren.
Begin te werken aan de rechterkant van het perceel (zie rijsporenplan blz. 53).
16.6 Omstellen
schakelkast
op een andere schakelvolgorde.
Een verdeelflens (Fig. 78/1) in de schakelkast stuurt de volgorde waarin rijsporen aangelegd moeten
worden.
De onderstaande tabel geeft voor de werkbreedte en afstand van de rijsporen de benodigde verdeel-
flerizen aan
c-
I--
k
c
i-
t
Werkbreedte
Verdeelflens voor:
2-voudigeschakeling
3-voudigeschakeling
4-voudige schakeling
5-voudige schakeling
f-vo!!dige schake!ing
7-voudige schakeling
8-voudige schakeling
9-voudige schakeling
3,Om.
12,Om.
9,Om.
12,Om.
15,Om.
18,Gm.
21 ,Om.
24,Om.
27,Om.
4,Om.
4,8m.
Rijsporenafstanden.
16,Om.
12,Om.
16,Om.
20,O m.
24,Om.
24,0 m.
28.0 m.
6,Om.
18,Om.
24,Om.
30,Om.
De verdeelflens (Fig. 78/1) is voor 2-, 3-. 4-en 6-voudige wisselaar gelijk. Wenst men een andere
schakelvolgorde dan dienen de schakelrollen (Fig. 7812) op de verdeelflens (Fig. 78/1) omgestoken of
vervangen te worden.
Voor het 5, 7-, 8- en 9-voudige schakelen dient de bestaande verdeelflens (Fig. 780) omgewisseld
te worden tegen een flens voor de gewenste schakeling.
BI] elke verandenng
in schakelvolgorde
dient men ook een nieuwe cijferring op het aanwijsrad
(Fig. 78/3) aan te brengen.
71
