Selecteer voor refnet-verbindingen met uitzondering van de
eerste aftakking (voorbeeld refnet-verbinding b en c) het juiste
aftaksetmodel op basis van de totale capaciteitsindex van alle
binnenunits die zijn aangesloten na de koelmiddelaftakking.
Binnenunit
capaciteitsindex
3 leidingen
<200
KHRQ23M20T
200≤x<290
KHRQ23M29T9
290≤x<520
KHRQ23M64T
Kies
voor
refnet-verdelers
overeenstemming met de totale capaciteit van alle binnenunits
die zijn aangesloten onder de refnet-verdeler:
Binnenunit
capaciteitsindex
3 leidingen
<200
KHRQ23M29H
200≤x<290
KHRQ23M29H
290≤x<520
KHRQ23M64H
Koelmiddelaftaksets kunnen alleen worden gebruikt
OPMERKING
samen met R410A.

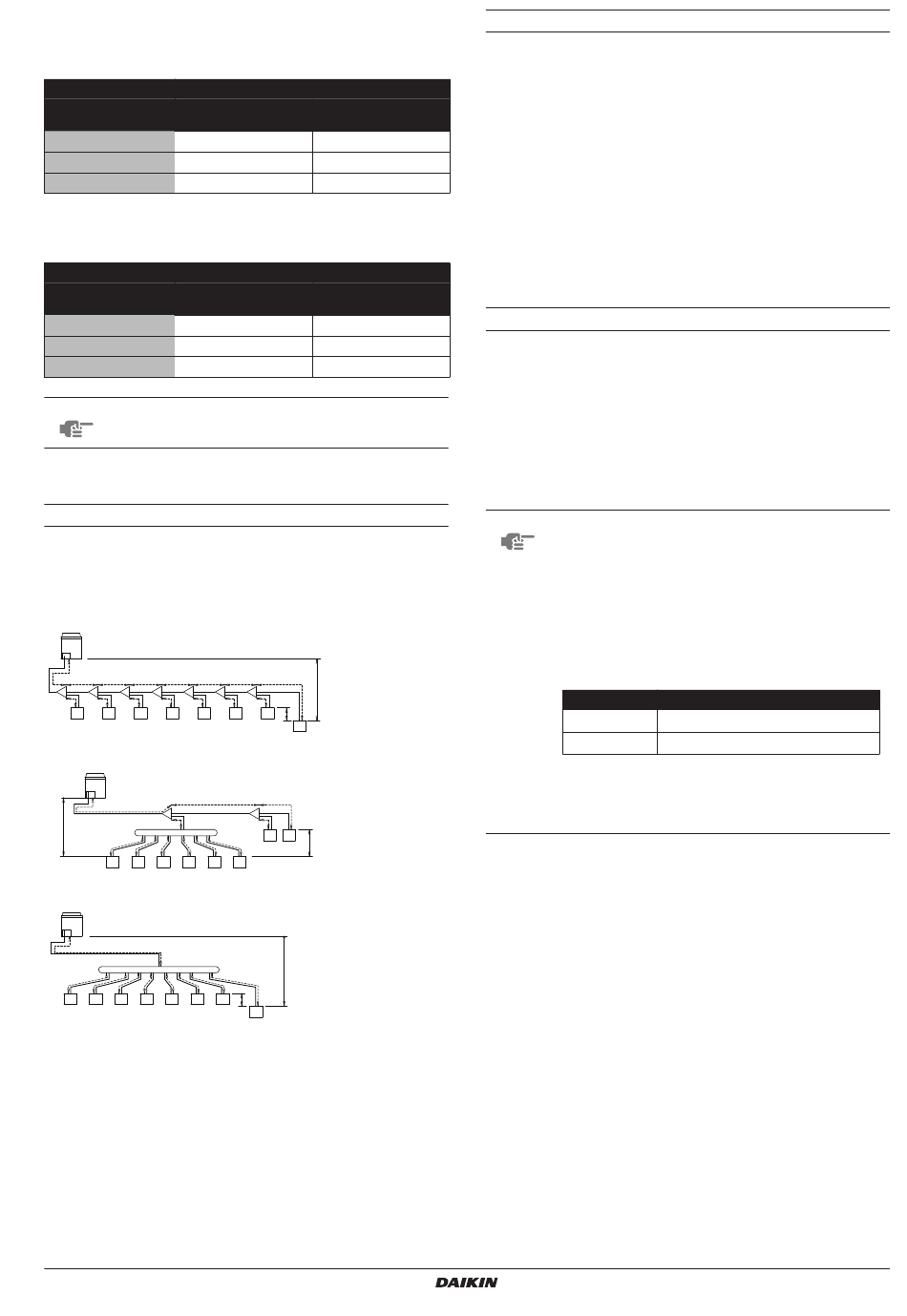

9.4. Systeemleidingbeperkingen

Beperkingen voor leidinglengte

Zorg dat bij de installatie van leidingen de maximale leidinglengte,
het toegestane niveauverschil en de toegestane lengte na aftakking
zoals hieronder wordt aangegeven niet wordt overschreden:
Voorbeeld 1: aftakking met refnet-verbinding
a
b
c
d
e
f
A
B
C
D
E
h
i
j
k
l
1
2
3
4
5
Voorbeeld 2: aftakking met refnet-verbinding en refnet-verdeler
i
a
A
b
H1
c
d
e
f
1
2
3
4
5
Voorbeeld 3: aftakking met refnet-verdeler
a
g
b
c
d
e
f
1
2
3
4
5
6
EMRQ8~16AAY1
Daikin Altherma buitenunit
4PW61262-1B – 2013.11
Naam koelmiddelaftakset
2 leidingen
KHRQ22M20T
KHRQ22M29T
KHRQ22M64T
uit
de
volgende
Naam koelmiddelaftakset
2 leidingen
KHRQ22M29H
KHRQ22M29H
KHRQ22M64H
g
H1
F
G
p
m
n
6
7
H2
8
B
k
j
7
8
H2
g
h
6
H1
i
h
7
H2
8

Maximaal toegestane lengten

Daadwerkelijke leidinglengte buiten- en binnenunit ≤100 m
Voorbeeld 1: a+b+c+d+e+f+g+p≤100 m
Voorbeeld 2: a+i+k≤100 m
Voorbeeld 3: a+i≤100 m
Gelijke leidinglengte tussen binnen- en buitenunits ≤120 m (gelijke
leidinglengte van refnet te nemen 0,5 m en voor verdeler 1,0 m)
Totale leidinglengte van buiten- naar alle binnenunits ≤300 m
Leidinglengte van eerste aftakset (refnet-verbinding of refnet-verdeler)
tabel
in
naar binnenunit ≤40 m
[Voorbeeld 1]: unit 8: b+c+d+e+f+g+p≤40 m
[Voorbeeld 2]: unit 6: b+h≤40 m, unit 8: i+k≤40 m
[Voorbeeld 3]: unit 8: i≤40 m

Maximaal toegestaan hoogteverschil

Verschil in hoogte tussen buiten- en binnenunits H1≤40 m
Verschil in hoogte tussen laagste en hoogste binnenunit H2≤15 m
Indien instelling [A-01] (dit is een instelling van een binnenunit) wordt
veranderd, dan kan maximum H2 verschil worden verhoogd tot 25 m.
Zie de lokale instellingen in de installatiehandleiding van de
binnenunit voor meer informatie.
Deze instelling kan niet voor EKHBRD-units gebruikt worden. Het
maximum H2-verschil voor EKHBRD-units is tot 15 m beperkt.
Als de equivalente leidinglengte tussen de buiten- en
OPMERKING
binnenunits 90 m of meer bedraagt, dan moet de maat
van de hoofdvloeistofleiding worden vergroot. Verhoog
nooit de maten van de zuiggasleiding en de
persgasleiding.
Afhankelijk van de lengte van de leiding kan de
capaciteit afnemen. Maar zelfs in een dergelijk geval is
het mogelijk om de maat van de hoofdvloeistofleiding
te verhogen.
Zorg dat bij de installatie van leidingen de maximale
leidinglengte, het toegestane niveauverschil en de
toegestane lengte na aftakking zoals hierboven wordt
aangegeven niet wordt overschreden.
10. V
OORZORGSMAATREGELEN VOOR
KOELMIDDELLEIDINGEN
Voorkom dat iets anders dan het aangeduide koelmiddel zoals
bijv. lucht etc. in de koelcyclus terechtkomt. Als er koelmiddelgas
lekt tijdens werkzaamheden aan de unit, ventileer de ruimte dan
direct en doe dat grondig.
Gebruik uitsluitend R410A als u koelmiddel toevoegt.
Installatiegereedschap:
Gebruik uitsluitend installatiegereedschap (meetinstrument,
verdeelstuk, vulslang etc.) dat geschikt is voor R410A-
installaties zodat het de druk kan weerstaan en het niet mogelijk
is dat vreemde stoffen zoals minerale oliën en vocht in het
systeem komen.
Vacuüm pomp:
Gebruik een 2-trapsvacuümpomp met een terugslagklep.
Voorkom dat de pompolie in tegengestelde richting in het
systeem kan stromen als de pomp niet in werking is.
Gebruik een vacuümpomp die kan worden leeggepompt tot
–100,7 kPa (5 Torr, –755 mm Hg).
HP
Vloeistof Ø (mm)
8+10
9,5
12~16
12,7
12,7
15,9
Installatiehandleiding
12
