OPMERKING
De aansluitingen naar de binnenunits en alle
binnenunits zelf dienen ook op lekkage te worden
getest en ze dienen te worden onderworpen aan een
vacuümtest. Houd de afsluiters van de binnenunits
eveneens geopend.
Zie de installatiehandleiding van de binnenunit voor
meer informatie.
De lekkagetest en de vacuümdroogprocedure dienen
te worden uitgevoerd voordat de voeding op de unit
wordt ingeschakeld. Indien dat niet gebeurt zie dan
"10.4. Lekkagetest en vacuümdrogen" op pagina 16
voor meer informatie.
11. L
EIDINGISOLATIE
Na het voltooien van de lekkagetest en de vacuümdroogprocedure
moeten de leidingen worden geïsoleerd. Houd daarbij rekening met
het volgende:
■
Zorg dat de aansluitleidingen en de koelmiddelaftaksets
helemaal worden geïsoleerd.
■
Isoleer eveneens de vloeistof-, zuig- en persleidingen (voor alle
units).
■
Gebruik voor vloeistofleidingen warmtebestendig polyethyleen-
schuim dat bestand is tegen een temperatuur van 70°C en voor
gasleidingen polyethyleenschuim dat bestand is tegen een
temperatuur van 120°C.
■
Verstevig
de
isolatie
overeenstemming met de situatie op de plaats van installatie.
Omgevingstemperatuur
≤30°C
75% tot 80% rel. vocht.
>30°C
Op het oppervlak van de isolatie kan zich condens vormen.
■

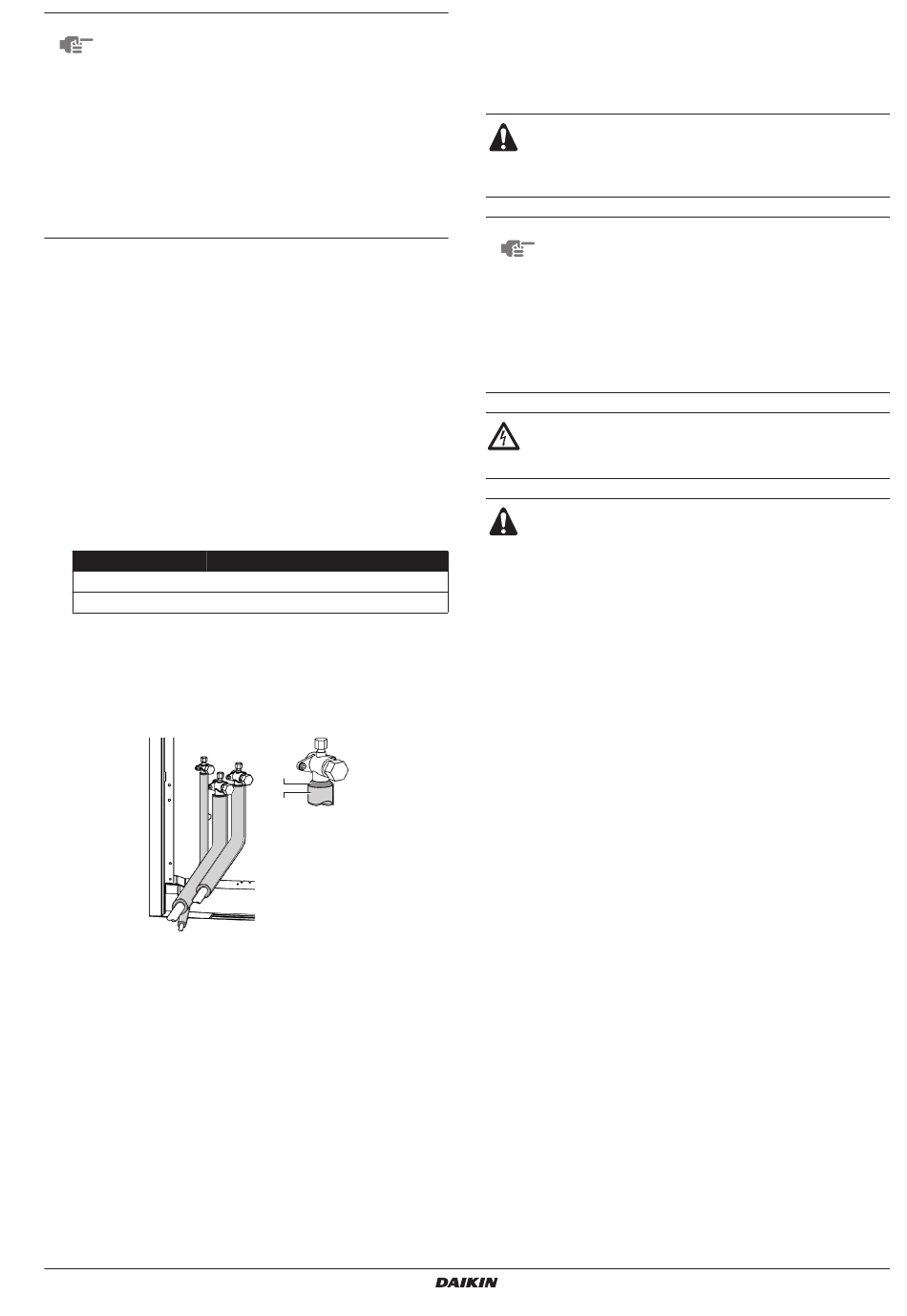

Als de kans bestaat dat condens op de afsluiter via openingen in
de isolatie en via de leidingen in de binnenunit druppelt omdat
de buitenunit nu eenmaal hoger is geplaatst dan de binnenunit,
dicht dan de aansluitingen goed af zodat dit niet mogelijk is. Zie
hieronder.
1
Isolatiemateriaal
2
Afdichting, etc.
EMRQ8~16AAY1
Daikin Altherma buitenunit
4PW61262-1B – 2013.11
op
de
koelmiddelleidingen
Vochtigheid
Minimale dikte
15 mm
≥80% rel. vocht.
20 mm
2
1
12. W
ERK AAN DE ELEKTRISCHE BEDRADING
12.1. Voorzorgsmaatregelen bij werk aan
de elektrische bedrading
WAARSCHUWING: elektrische installatie
Alle lokale bedrading en componenten moeten worden
geïnstalleerd door een installateur en moeten voldoen aan
de geldende wetgeving.
OPMERKING
Aanbevelingen voor werkzaamheden aan elektrische
bedrading
Voor personen verantwoordelijk voor de elektrische
bedradingswerkzaamheden:
schakel de unit pas in als de koelmiddelleidingen
helemaal gereed zijn. Zie
vacuümdrogen" op pagina
Als de unit in bedrijf wordt gesteld voordat de leidingen
gereed zijn, dan zal de compressor stukgaan.
GEVAAR: ELEKTRISCHE SCHOK
Zie
"2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina
2.
WAARSCHUWING
in
■ In de vaste bedrading moet een hoofdschakelaar of een
andere
contactscheiding in alle polen, aanwezig zijn die voldoet
aan de geldende wetgeving.
■ Werk alleen met koperdraad.
■ Alle bedrading ter plaatse moet worden uitgevoerd in
overeenstemming met het bedradingsschema dat met de
unit is meegeleverd en met de onderstaande instructies.
■ Plet nooit gebundelde kabels en zorg ervoor dat ze niet
in contact komen met de niet-geïsoleerde leidingen of
scherpe randen. Zorg dat er geen externe druk wordt
uitgeoefend op de klemaansluitingen.
■ Voedingskabels moeten op een veilige wijze zijn bevestigd.
■ Als de voeding een ontbrekende of een verkeerde
nulfase heeft, zal de apparatuur defect raken.
■ Zorg voor een aarding. Aard het toestel niet op een
nutsleiding,
telefoonaarding. Onvolledige aarding kan elektrische
schokken veroorzaken.
■ Installeer
overeenstemming met de geldende wetgeving. Anders
bestaat het gevaar dat iemand een elektrische schok
krijgt of dat er brand ontstaat.
■ Gebruik een afzonderlijk voedingscircuit. Gebruik nooit
een voedingscircuit dat moet worden gedeeld met
andere apparatuur.
■ Let er bij de installatie van de aardlekbeveiliging op dat
hij compatibel is met de inverter (bestand tegen
elektrische ruis met hoge frequentie) om ongewenst
activeren van de aardlekbeveiliging te voorkomen.
■ Aangezien deze unit is uitgerust met een inverter kan de
montage van een blindvermogencondensator niet alleen
de vergroting van de energiefactor belemmeren maar
ook abnormaal hoge temperaturen veroorzaken in de
condensator als gevolg van hogefrequentiegolven.
Daarom mag u nooit een blindvermogencondensator
monteren.
■ Installeer de vereiste zekeringen of stroomverbrekers.
"10.4. Lekkagetest en
16.
manier
om
te
onderbreken,
een
spanningsbeveiliging
altijd
een
aardlekbeveiliging
Installatiehandleiding
met
een
of
een
in
18
