Voorzorgsmaatregelen
voedingsbedrading
■
Gebruik de aangewezen voedingsdraad en sluit deze
stevig aan, borg ze vervolgens zodat er van buiten
geen druk op het klemmenbord kan worden
uitgeoefend.
■
Gebruik een passende schroevendraaien voor het
vastdraaien van de schroeven van de klemmen. Met
een schroevendraaier met kleine kop beschadigt u de
schroefkop waardoor u de schroef niet goed meer
vast kunt draaien.
■
Als u de schroeven van de klemmen te vast draait
kunt u ze breken.
■
Zie de onderstaande tabel voor aanhaalmomenten
voor de schroeven van de klemmen.
Aanhaalmoment (N•m)
M8 (klemmenblok voeding)
M8 (aarde)
Aanbevelingen voor het aansluiten van de aardingskabel
De kabel is zo dat hij door het uitgesneden gedeelte van
de bolle sluitring geleid wordt. (Door een slechte aard-
aansluiting is het mogelijk dat de aarding slecht werkt).
13. B
IJVULLEN VAN KOELMIDDEL
13.1. Voorzorgsmaatregelen
LET OP
■
Er kan pas koelmiddel worden bijgevuld als het
bedraden op locatie is voltooid.
■
Bovendien mag er pas koelmiddel worden bijgevuld
nadat er een lekkagetest en een vacuümdroog-
procedure is uitgevoerd.
■
Let bij het vullen van een systeem op dat u de
maximaal toegestane hoeveelheid in geen geval
overschrijdt omdat daardoor waterslag kan optreden.
■
Het bijvullen met een ongeschikte substantie kan
explosies en ongevallen veroorzaken. Let dus altijd op
dat het juiste koelmiddel R410A wordt bijgevuld.
■
Koelmiddelverpakkingen moeten voorzichtig worden
geopend.
■
Draag altijd veiligheidshandschoenen en bescherm
uw ogen tijdens het bijvullen van koelmiddel.
■
Als het koelmiddelsysteem moet worden geopend,
dan dient het koelmiddel te worden behandeld
volgens de geldende wetgeving.
GEVAAR: ELEKTRISCHE SCHOK
Zie
"2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina
2.
■
Vul niet meer koelmiddel bij dan de hoeveelheid die staat
gespecificeerd om te voorkomen dat de compressor stukgaat.
■
Deze buitenunit is in de fabriek gevuld met koelmiddel en
afhankelijk van de leidingmaten en -lengten hebben sommige
systemen een aanvullende hoeveelheid koelmiddel nodig. Zie
"13.3. Berekenen
van
pagina
23.
■
Zie het typeplaatje op de unit wanneer koelmiddel in het
systeem moet worden aangevuld. Daarop staan het type
koelmiddel en de vereiste hoeveelheid.
EMRQ8~16AAY1
Daikin Altherma buitenunit
4PW61262-1B – 2013.11
bij
het
leggen
5,5~7,3
extra
hoeveelheid
koelmiddel"
13.2. Belangrijke informatie over het gebruikte
van
koelmiddel
Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-
protocol vallen. Laat geen gas in de atmosfeer ontsnappen.
Koelmiddeltype:
(1)
GWP
waarde:
(1)
GWP = Global Warming Potential (globaal opwarmingspotentieel)

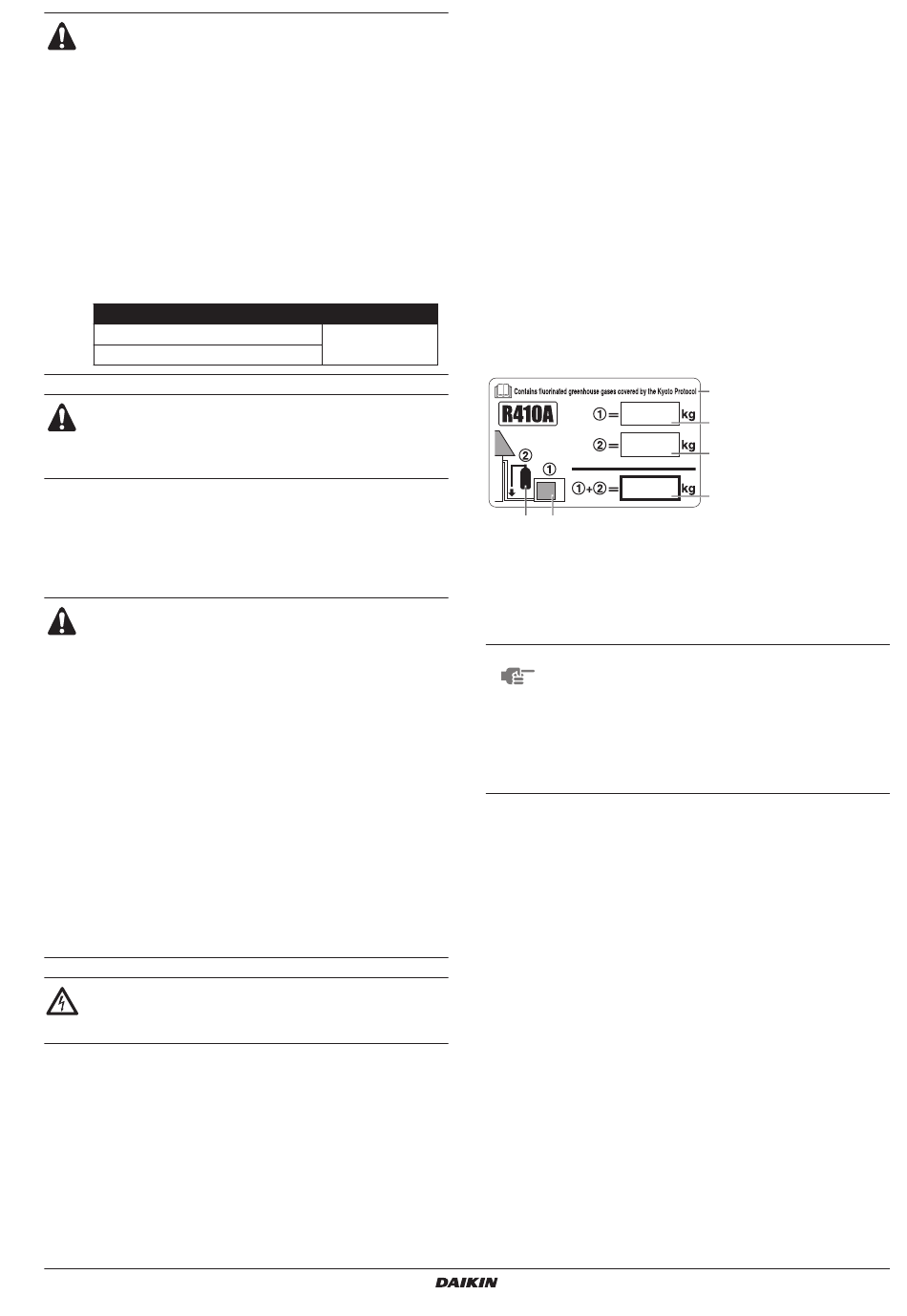

Vul de volgende gegevens in met onuitwisbare inkt:
■
➀ de fabriekshoeveelheid koelmiddel,
■
➁ de aanvullende hoeveelheid koelmiddel die op locatie is
bijgevuld en
■
➀+➁ de totale hoeveelheid koelmiddel
in op het label over de gefluoreerde broeikasgassen dat bij het
product wordt geleverd.
Het ingevulde label moet aan de binnenzijde van het product en in de
buurt van de vulopening (bijv. aan de binnenzijde van het
servicedeksel) worden geplakt.
6
5
OPMERKING
Op grond van nationale implementatie van EU-
wetgeving over bepaalde gefluoreerde broeikasgassen
kan het vereist zijn dat op de unit de desbetreffende
officiële landstaal wordt gebruikt. Daarom wordt er bij
de unit een extra meertalig label voor gefluoreerde
broeikasgassen geleverd.
De plakinstructies staan vermeld aan de achterzijde
van dat label.
op
R410A
1975
1
fabriekshoeveelheid
4
koelmiddel:
zie typeplaatje van
1
de unit
2
aanvullende hoeveelheid
2
koelmiddel die op locatie
is bijgevuld
3
totale hoeveelheid
3
koelmiddel
4
bevat gefluoreerde
broeikasgassen
die onder het Kyoto-
protocol vallen
5
buitenunit
6
koelmiddelcilinder en
verdeelstuk voor het
vullen
Installatiehandleiding
22
