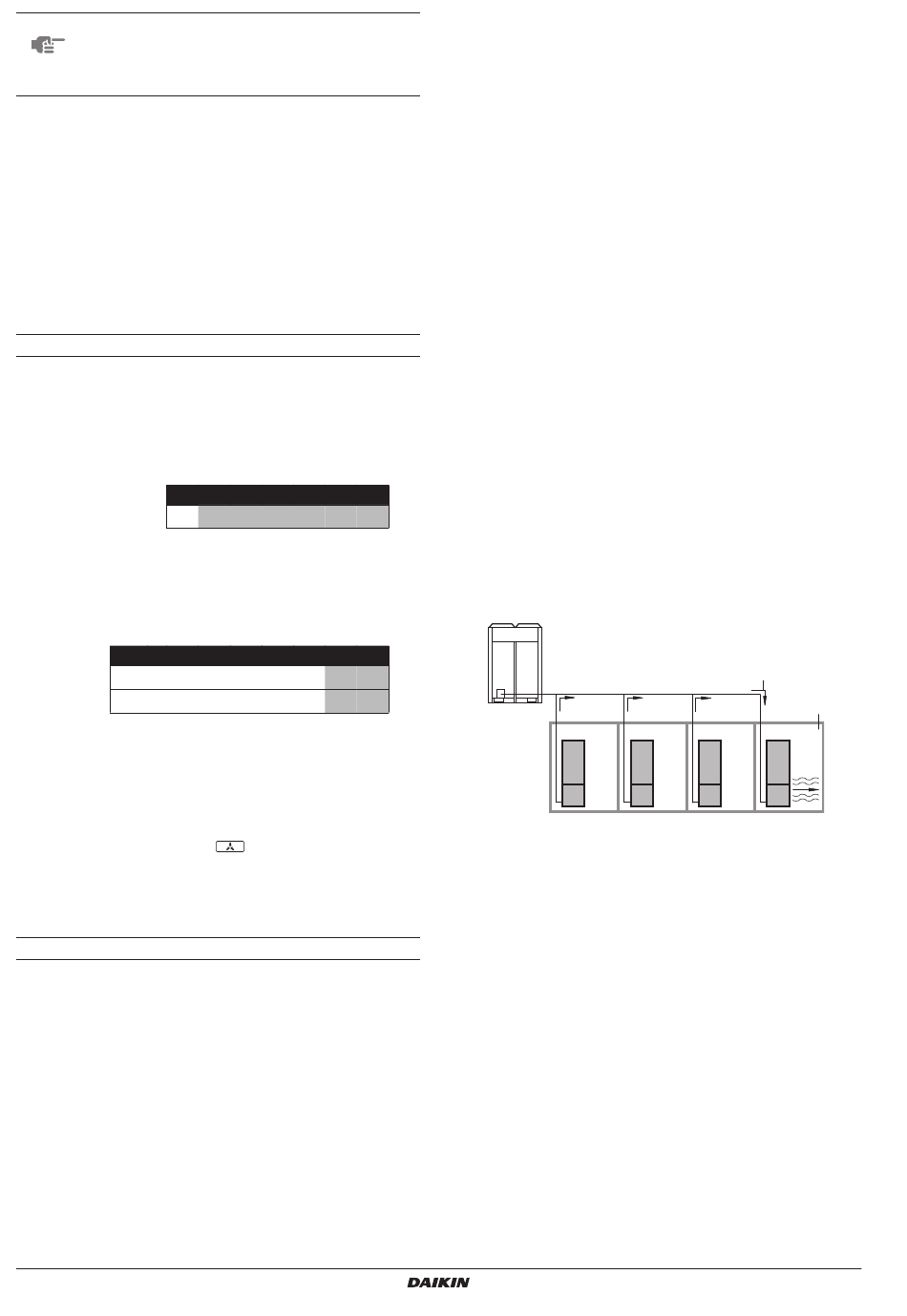

OPMERKING
Houd het veilig!
Raak de schakelkastbehuizing met de hand aan om de
statische elektriciteit van uw lichaam te verwijderen en
zo te voorkomen dat de printplaat wordt beschadigd.
16.3. Bedrijf onderhoudsmodus
De koelmiddelterugwinning/vacuümprocedure kan worden uitgevoerd
door de unit in modus 2 te zetten.
Zie
"Locale instellingen met drukknoppen" op pagina 26
gegevens hoe u de unit in modus 2 moet zetten.
Als u de vacuümdroog/terugwinningsmodus gebruikt, controleer dan
zorgvuldig wat er vacuüm gedroogd/teruggewonnen moet worden
voordat u de unit start.
Zie de installatiehandleiding van de binnenunit voor meer informatie
over vacuüm drogen en terugwinning.
Vacuümmethode
1
Als de unit stilstaat, stel hem dan als volgt in modus 2:
druk 5 sec. lang op de BS1 MODE knop, de H1P-LED staat op
2
Stel de unit modus 2-21:
druk 21 keer op de BS2 SET knop totdat de volgende LED-
combinatie wordt weergegeven:
H1P H2P H3P H4P H5P H6P H7P
w x w x w x w
3
Druk op knop BS3 RETURN om de instelling 2-21 boven te
bevestigen.
4
Druk op de knop BS2 SET om de vulmodus te veranderen van
OFF (UIT) in ON (AAN). De LED-weergave dient als volgt te
veranderen:
H1P H2P H3P H4P H5P H6P H7P
w x x x x x c
(a)
OFF
w x x x x c x
ON
(a) Deze instelling = fabrieksinstelling
5
Druk op de knop BS3 RETURN en de instelling is gedefinieerd.
6
Druk opnieuw op de BS3 RETURN knop om deze instelling te
bevestigen. Bij bevestiging gaan de expansiekleppen van de
binnen- en buitenunit volledig open. Op dat moment is de H1P-
LED ON (AAN) en de afstandsbediening van alle binnenunits
geeft TEST (testfunctie) en
functie mag niet worden uitgevoerd.
7
Evacueer het systeem met een vacuümpomp.
8
Druk op de BS1 MODE knop en reset de instellingsmodus 2.
Procedure koelmiddelterugwinning
Dit dient door een koelmiddelinzamelbedrijf te worden uitgevoerd.
Volg dezelfde procedure als bij het vacuüm drogen.
Installatiehandleiding
29
voor
w
.
(externe besturing) aan. De
17. W
AARSCHUWING VOOR
KOELMIDDELLEKKAGES
17.1. Inleiding
De installateur en systeemspecialist dienen veiligheidsmaat-
regelen te nemen tegen lekkages volgens de geldende
wetgeving of normen. De volgende normen zijn eventueel van
toepassing als er geen geldende wetgeving is.
Dit systeem maakt gebruik van R410A als koelmiddel. R410A is op
zich een volledig veilig, niet-toxisch, niet-ontvlambaar koelmiddel.
Desondanks
moet
ervoor
luchtverversingsvoorzieningen zijn geïnstalleerd in een ruimte die in
ieder geval groot genoeg moet zijn. Hierdoor is gegarandeerd dat de
maximumconcentratie koelmiddelgas niet wordt overschreden in het
onwaarschijnlijke geval dat er een groot lek in het systeem komt.
Daarbij worden de geldende wetgeving en de geldende normen
toegepast.
17.2. Maximum concentratieniveau
De maximum hoeveelheid koelmiddel en de berekening van de
maximum concentratie koelmiddel in de lucht hangen direct samen
met de ruimte waarin het koelmiddel kan lekken en waarin mensen
werken.
De meeteenheid voor de concentratie is kg/m
3
het koelmiddelgas in 1 m
volume van de gebruikte ruimte).
De geldende wetgeving en de geldende normen voor de maximaal
toegestane concentratie moeten worden nageleefd.
Volgens de van kracht zijnde Europese Norm is het maximaal
toegestane concentratieniveau koelmiddel voor R410A in een ruimte
waar zich mensen bevinden beperkt tot 0,44 kg/m
1
Richting van koelmiddelstroom
2
Ruimte waar koelmiddellek is opgetreden (al het koelmiddel
stroomt uit het systeem)
Let met name op ruimten zoals kelders waar het koelmiddel in
de lucht kan blijven omdat het koelmiddelgas zwaarder is
dan lucht.
17.3. Procedure voor controleren maximum
concentratie
Controleer het maximum concentratieniveau volgens onderstaande
stappen 1 tot 4 en neem indien nodig de vereiste maatregelen om het
niveau te verlagen tot onder dat maximum.
1
Bereken de afzonderlijke hoeveelheden koelmiddel (kg) die in
elk systeem worden gevuld.
+
Hoeveelheid
koelmiddel in
enkel-unitsysteem
(hoeveelheid
koelmiddel die in
het systeem wordt
gevuld voor het
verlaten van de
fabriek)
worden
gezorgd
3
(het gewicht in kg van
3
.
1
=
Extra vulhoeveelheid
Totale
(hoeveelheid
hoeveelheid
koelmiddel die
koelmiddel (kg)
lokaal wordt
in het systeem
toegevoegd op basis
van de lengte en
diameter van de
koelmiddelleidingen)
EMRQ8~16AAY1
Daikin Altherma buitenunit
4PW61262-1B – 2013.11
dat
er
2
