Mengregeling

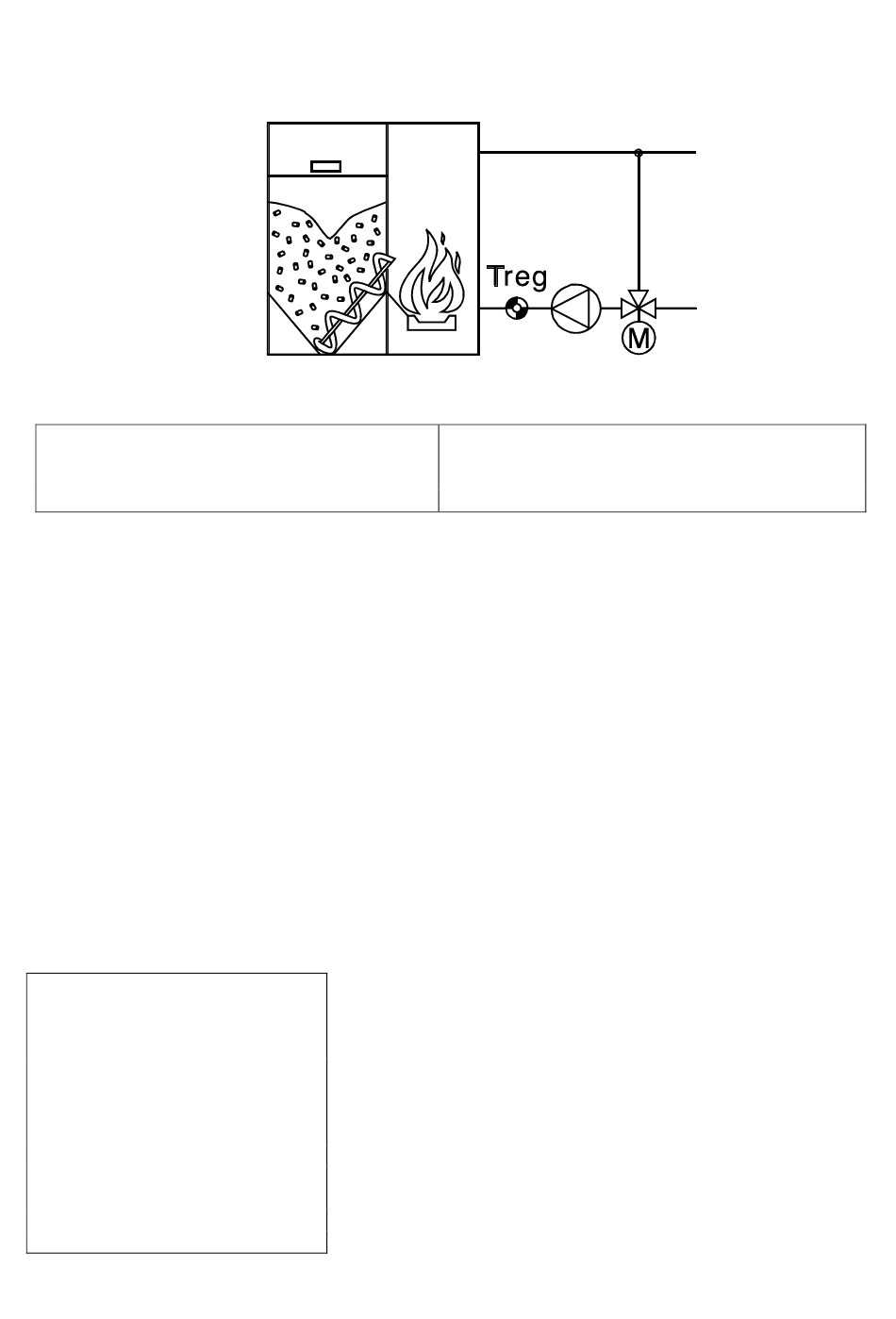

Basisschema:
Ingangsvariabele:
Vrijgave mengventiel
Regeltemperatuur = opgave van een sensor
Gew. waarde= regelen op deze waarde (+diff)
Eenvoudige functiebeschrijving:
Met deze functie is het aansturen van een mengventiel op basis van een gewenste waarde mogelijk.
Bijzonderheden:
Gewoonlijk zal de gewenste waarde een instelbare waarde zijn. Om een maximale
verknopingsvrijheid te realiseren, is deze als ingangsvariabele gedefinieerd. Indien als "Bron"
Gebruiker is aangegeven, verschijnt deze in het functiemenu voor de gebruiker als gangbare
functieparameter.
Op de instelbare waarde kan een differentie worden ingesteld.
Als uitgangsvariabele stelt de functie naast de uitgang mengventiel ook de totale gewenste waarde
als effectief werkzame regeltemperatuur (T.reg.EFF) ter beschikking.
Omdat de module uitsluitend via de vrijgave geschakeld kan worden, kan de voorwaarde van het
mengventiel bij "Vrijgave UIT" opgegeven worden.
Als regelmodus staat naast normal ook invers ter beschikking (bv.: als koelfunctie bij wand-/
vloerverwarming etc.). Bij invers opent het mengventiel bij stijgende temperatuur.
De looptijd van het ventiel (20 min) wordt opnieuw geladen, indien de uitgang in handbedrijf is,
door een melding (dominant AAN of UIT) aangestuurd wordt, de looprichting van OPEN naar
DICHT of omgekeerd wijzigt of de vrijgave van UIT naar AAN omgeschakeld wordt.
Totale menuweergave:
BET.: M-REGEL.
INGANGSVARIABELE:
UITGANGSVARIABELE:
MODUS:
normal
REGELTEMPERATUUR:
T.reg.IS:
30.4 °C
T.reg.GEW
30 °C
Verschil:
0.0
als VRIJGAVE = uit
MENGVENT.: onverand.
Mengventiel sluit bij stijgende temperatuur
Actuele regeltemperatuur
Gewenste regeltemperatuur
Additionele regeldifferentie op de gewenste temperatuur
K
Voorwaarde mengventiel bij vrijgave = uit:
sluiten, openen, onverand.
Uitgangsvariabele:
Gew.regeltemperatuur= T.reg.EFF, door de
regelaar berekende gewenste temperatuur uit
regeltemperatuur en differentie
Status mengventiel M, opgave van de uitgangen
Mengregeling
