Warmtemeter

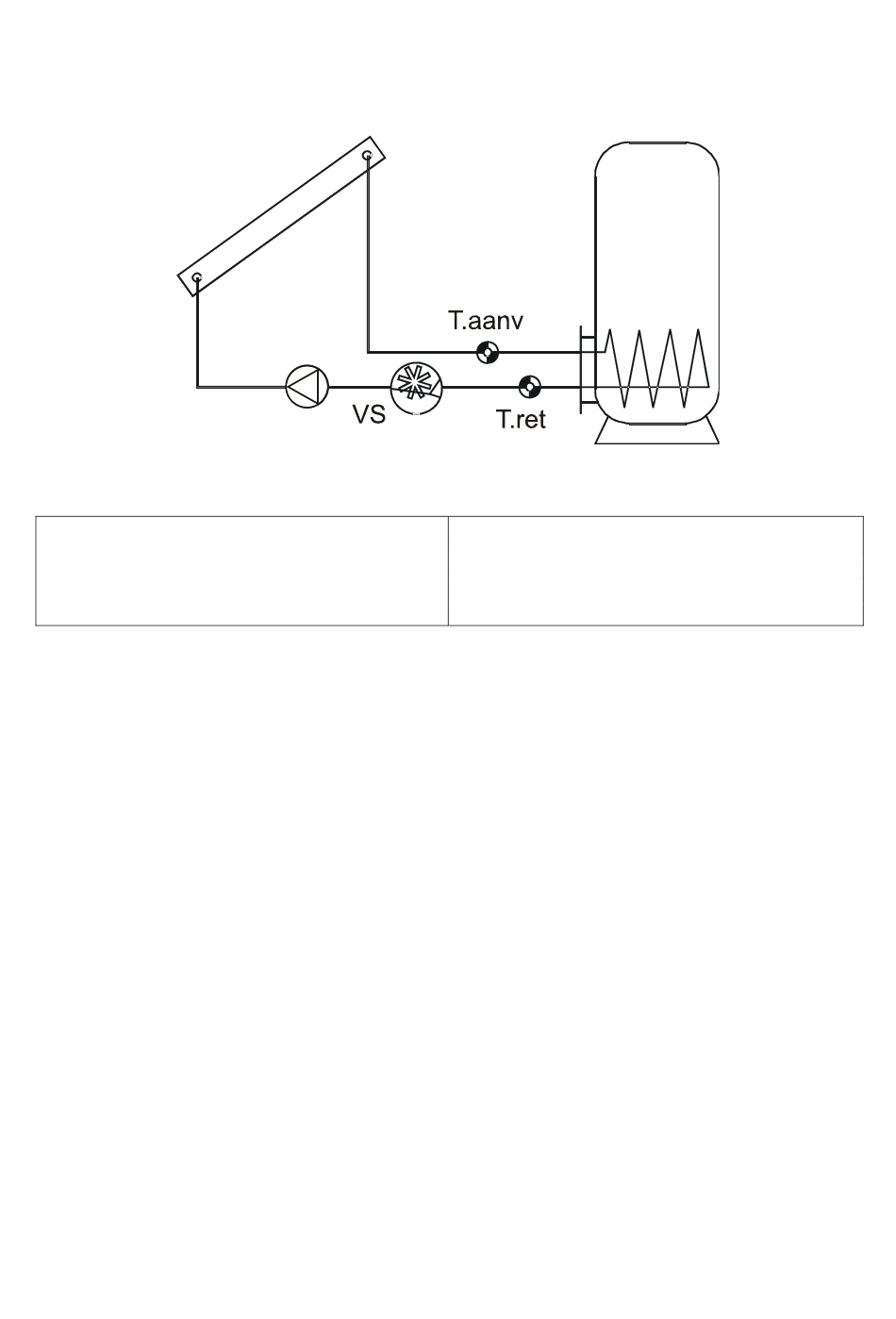

Basisschema:
Ingangsvariabele:
Vrijgave warmtemeter
Aanvoertemperatuur = T.aanv
Retourtemperatuur = T.ret
Debiet (=volumestroom) = volumestroomgever
Terugzetten teller
Eenvoudige functiebeschrijving:
Berekening van het (warmte)vermogen als ook de warmtehoeveelheid middels temperatuurverschil
en volumestroom, rekening houdend met het aandeel glycol in het warmtemedium.
Gebruik als teller voor elektrische energie:
1. De bronnen van de ingangsvariabelen Aanvoertemperatuur en Retourtemperatuur dienen te
worden ingesteld op Gebruiker/ ongebruikt.
2. De impulsen van de elektrische teller worden op ingang 15 of 16 gekoppeld (instelling: Type:
Impuls, meetgrootheid: Debiet). Het quotiënt dient in dit geval niet als liter/impuls maar als
Wh/impuls te worden ingesteld. Deze ingang dient als ingangsvariabele „Debiet" gedefinieerd
te worden.
3. Indien het instelbereik (Wh/impuls) van de ingang niet toereikend is, kan deze in het
functiemenu met een factor (tussen 1 en 100) verhoogd worden.
Bij iedere impuls wordt de warmtemeter met een Quotiënt * factor (Wh) verhoogd.
Bijzonderheden:
Bij de berekening van de verschiltemperatuur treden door de tolerantie van de sensoren en van
het meetdeel soms onwenselijke fouten op (bij een verschil van 10K: fout~ 30%). Het apparaat
beschikt voor het opheffen van deze fout over een gepatenteerde calibratiemogelijkheid, welke
via het servicemenu opgeroepen kan worden.
Als aanvoersensor kan ook de collectorvoeler worden gebruikt. Deze dient dan echter middels een
dompelbuis in de aanvoer(verzamel)leiding gemonteerd te zijn. De gemeten warmtehoeveelheid
bevat dan ook de verliezen van de aanvoerleiding!
Terugzetten teller mogelijk in de ingangsvariabelen en in het servicemenu.
De niet zichtbare uitgangsvariabelen Vermogen, MWh en kWh kunnen door andere modules als
ingangsvariabele worden overgenomen.
Met Gebruiker in de ingangsvariabele "Volumestroom" kan op de plaats van een volumestroom-
impulsgever ook een vaste waarde als debiet worden opgegeven.
Uitgangsvariabele:
Actueel vermogen
Tellerstand kWh
Tellerstand MWh
Warmtemeter
49
