Timer

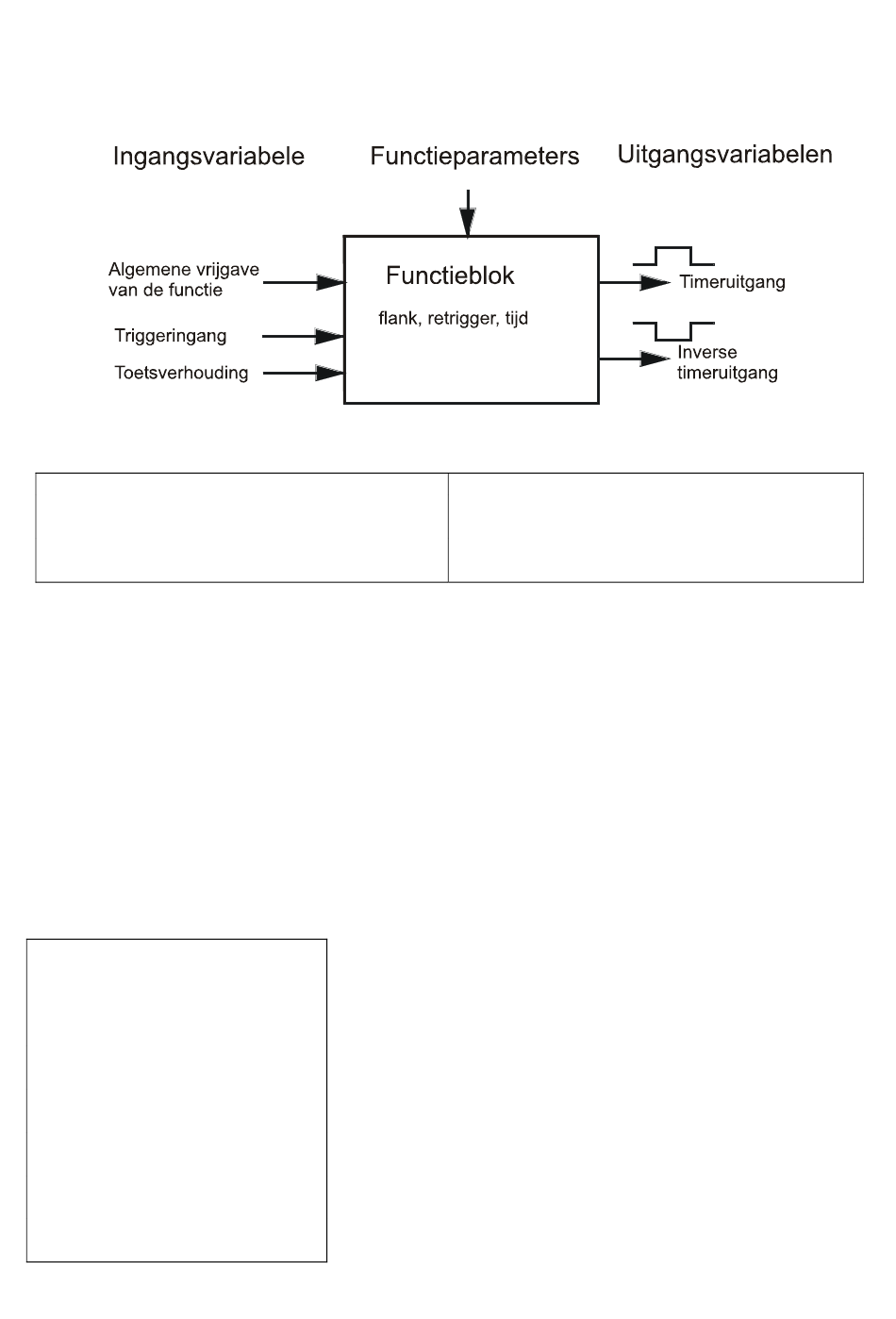

Basisschema:
Ingangsvariabele:
Vrijgave Timer
Triggeringang = ingangssignaal voor het
starten van de timer
Toetsverhouding= verhouding tussen in/ en
uitgangssignaal
Eenvoudige functiebeschrijving:
Onafhankelijke tijdschakelingen kunnen functies tijdgerelateerd schakelen. Een aflopende tijd van de
timerfunctie (= Impulstijd) wordt door een ingangstoestand in werking gesteld en werkt onafhankelijk
van de tijd (klok). Dit starten wordt"triggeren" genoemd. De impulstijd is tot 90 seconden in stappen
per seconde en daarboven in verschillende stappen tot en met 48 uur instelbaar.
Bijzonderheden:
Middels de ingang "TOETSVERHOUDING" is de te gebruiken impulstijd van 0 - 100% variabel.
Daardoor wordt de impulstijd via signalen cq. rekenwaardes variabel. Door de opgave "Bron"
Gebruiker wordt deze in het menu een instelbare waarde.
Über den Befehl MODUS kan zwischen sechs Grundfunktionen gewählt werden.
Bij vrijgave = UIT zijn beide uitgangsvariabelen UIT.
Totale menuweergave:
BET.: TIMER
FUNCTIESTATUS:
INGANGSVARIABELE:
UITGANGSVARIABELE:
MODUS: Vertraging
TRIGGER:
retrigger:
ja
IMPULSTIJD:
8 sec
TOETSVERH.:
HAND: TIMER STARTEN
Ingang werkt met een vertraging op de uitgang.
Een volgend startsignaal binnen de timerlooptijd leidt tot een
nieuwe start van de timer.
Timerlooptijd
100% van 8 seconden = 8 seconden!
100 %
De timer kan met het scrollwiel gestart en voor de afloop van de
timertijd ook weer gestopt worden.
Uitgangsvariabele:
Status timeruitgang, vastlegging uitgang
inverse status Timeruitgang, vastlegging van
de uitgang
Timer
