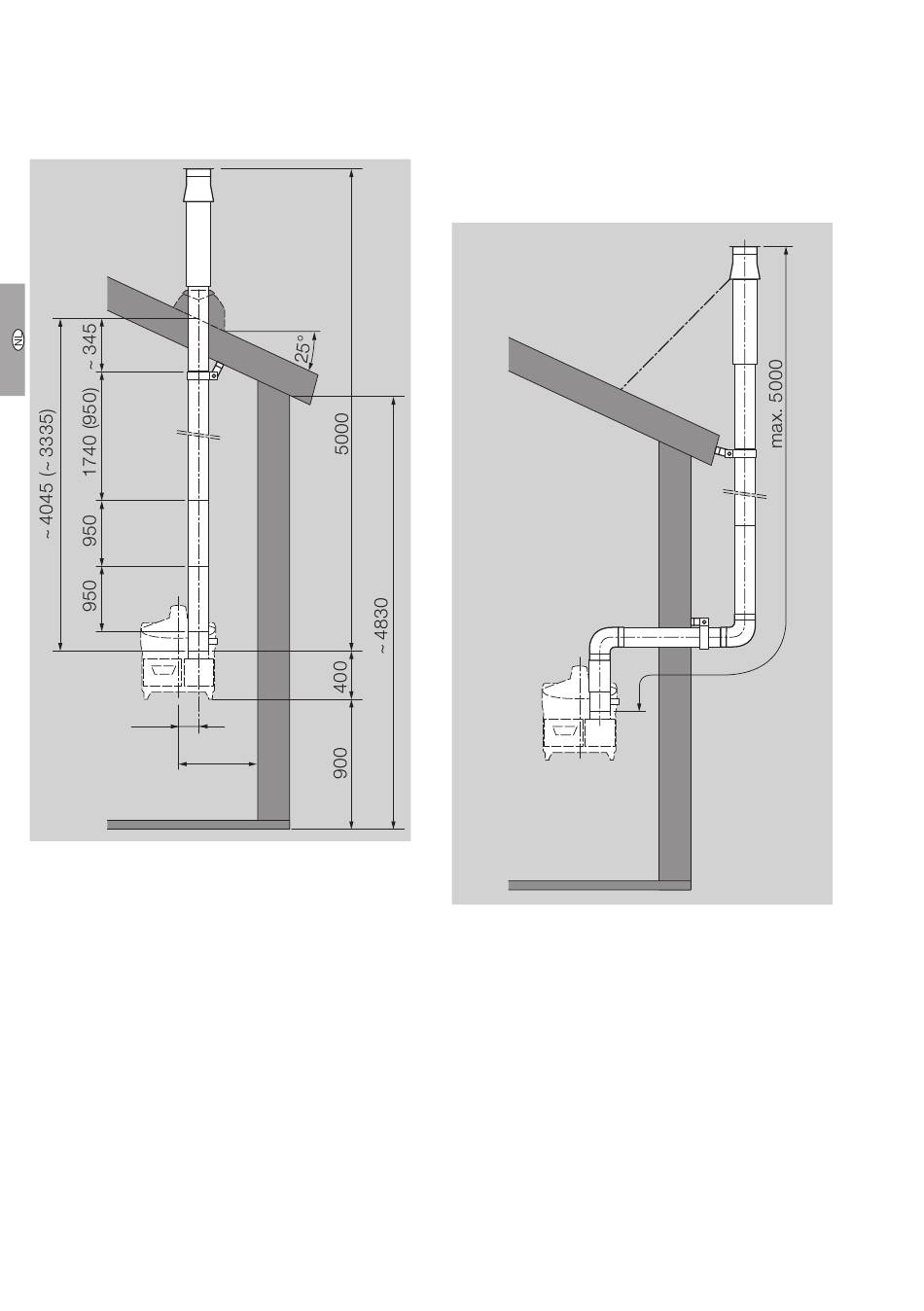

In dit praktijkvoorbeeld wordt de schoorsteen ge-
toond met de maximale inbouwlengte van 5 m.
▷ De telescoopbuis kan op een geringere wand-
hoogte (...) ingesteld worden.
▷ Als uitbreiding worden twee buizen (950 mm)
uit de accessoires ingezet.
208
674
Schoorsteen-standaardset, 2 x buizen,
bestelnummer: N70000003, 2 x N70000009.
▷ Bij een geringere wandhoogte kan ook de buis
(450 mm), bestelnummer N70000008, gebruikt
worden.
▷ Eventueel zijn extra wandbevestigingen nood-
zakelijk.
In dit praktijkvoorbeeld wordt de schoorsteen in
plaats van via het dak zijdelings langs de buitenwand
geleid. Daarvoor worden extra bochten uit de ac-
cessoires ingebouwd. Ook hier geldt een maximale
inbouwlengte van 5 m.
▷ Indien de schoorsteen slechts een hindernis
in de dakconstructie moet ontwijken, kan de
verticale inbouwpositie ook via een bocht 45°
gecompenseerd worden.
Schoorsteen-standaardset, 2 x buizen, 2 x
bochten,
bestelnummer: N70000003, 2 x N70000009, 2 x
N70000012.
▷ Bij een geringere inbouwlengte kan ook de buis
(450 mm), bestelnummer N70000008, gebruikt
worden.
▷ Een dakhaak is 1 x bij de levering van de schoor-
steen-standaardset inbegrepen.
▷ Eventueel zijn extra wandbevestigingen
noodzakelijk.
NL-24
