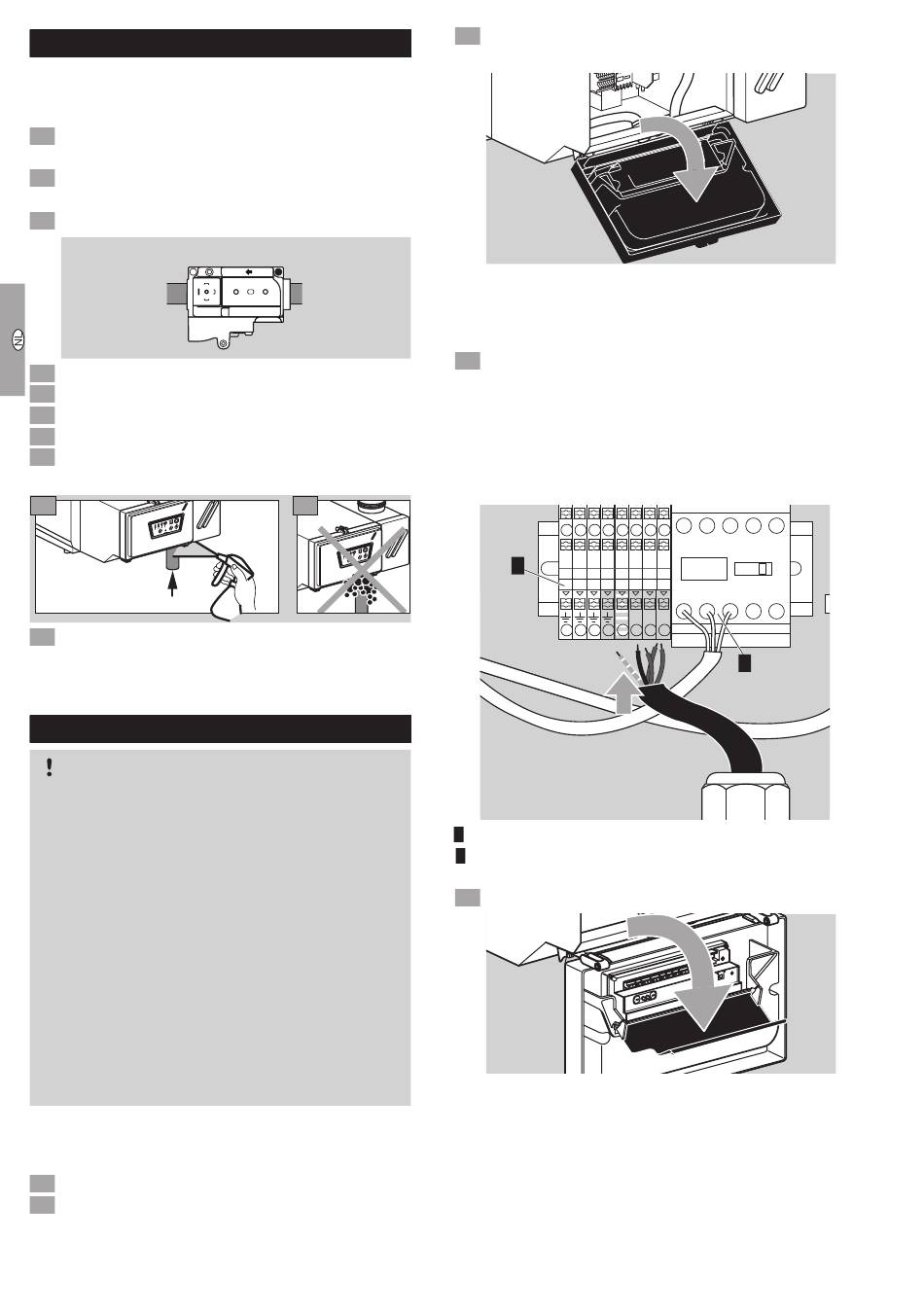

Lektest
▷ Het verwarmingstoestel mag pas spanningsvrij
geschakeld worden, wanneer het apparaat uit-
geschakeld is.
1 Installatie spanningsvrij maken.
▷ De kleppen zijn stroomloos gesloten.
2 Op de gasregelcombinatie de meetnippel p
opendraaien.
3 Manometer op p
aansluiten.
u
4 Spanning inschakelen.
5 Gastoevoer vrijgeven.
6 Maximale inlaatdruk p
7 Kogelkraan sluiten.
8 Manometer op p
controleren.
u
▷ De druk mag niet wegvallen.
9
ON/O
FF
CO
T
RESE
E
MOD
2
N
= max. 70 mbar
2
11 Wanneer de dichtheid met succes gecontroleerd
is, de manometer verwijderen en de meetnippel
p
dichtdraaien.
u
Bedraden
–
CO
2
OPGELET
+
Gevaar door elektrische schok!
–
Alvorens aan stroomvoerende onderdelen te
werken de elektrische bedrading spanningsvrij
maken!
–
De TR 75 moet extern met een zekering van
10 A beveiligd worden.
–
De installatie dient spanningsvrij te kunnen wor-
den geschakeld. De TR moet met een netsnoer
of een stekker zijn uitgerust, die op elke pool
een contactafstand conform de voorwaarden
van de overspanningscategorie III voor volle-
dige scheiding vertoont. Anders moet in de vast
aangelegde elektrische installatie een dergelijke
scheidingsvoorziening volgens de plaatselijke
bouwvoorschriften worden aangebracht.
▷ Het verwarmingstoestel mag pas spanningsvrij
geschakeld worden, wanneer het apparaat uit-
geschakeld is.
1 Installatie spanningsvrij maken.
2 Gastoevoer afsluiten.
p
u
k
in acht nemen.
u
10
D
ON/O
FF
T
RESE
E
MOD
N
3 Het deksel van de behuizing van de branderbe-
sturing openen.
u
▷ Elektrische invloeden van buitenaf voorkomen.
▷ Bij L1, L2 en L3 op het draaiveld letten.
▷ Het klemmenblok is met L1, L2, L3, N en PE
gemarkeerd.
4 Netleiding aansluiten.
L1, L2, L3 = grijs
N = blauw
PE = groen/geel
▷ De keuze van de leidingen en van de netstekker
moet aan de plaatselijke/landelijke voorschriften
voldoen.
1
400 V~,
-15/+10 %,
50 Hz
1
Klemmenblok voor de spanningsvoorziening
2
Relais voor de aansturing van de hoofdventilatie
5 Afdekking van de branderbesturing openen.
NL-4
N
L1
L2
L3
2
