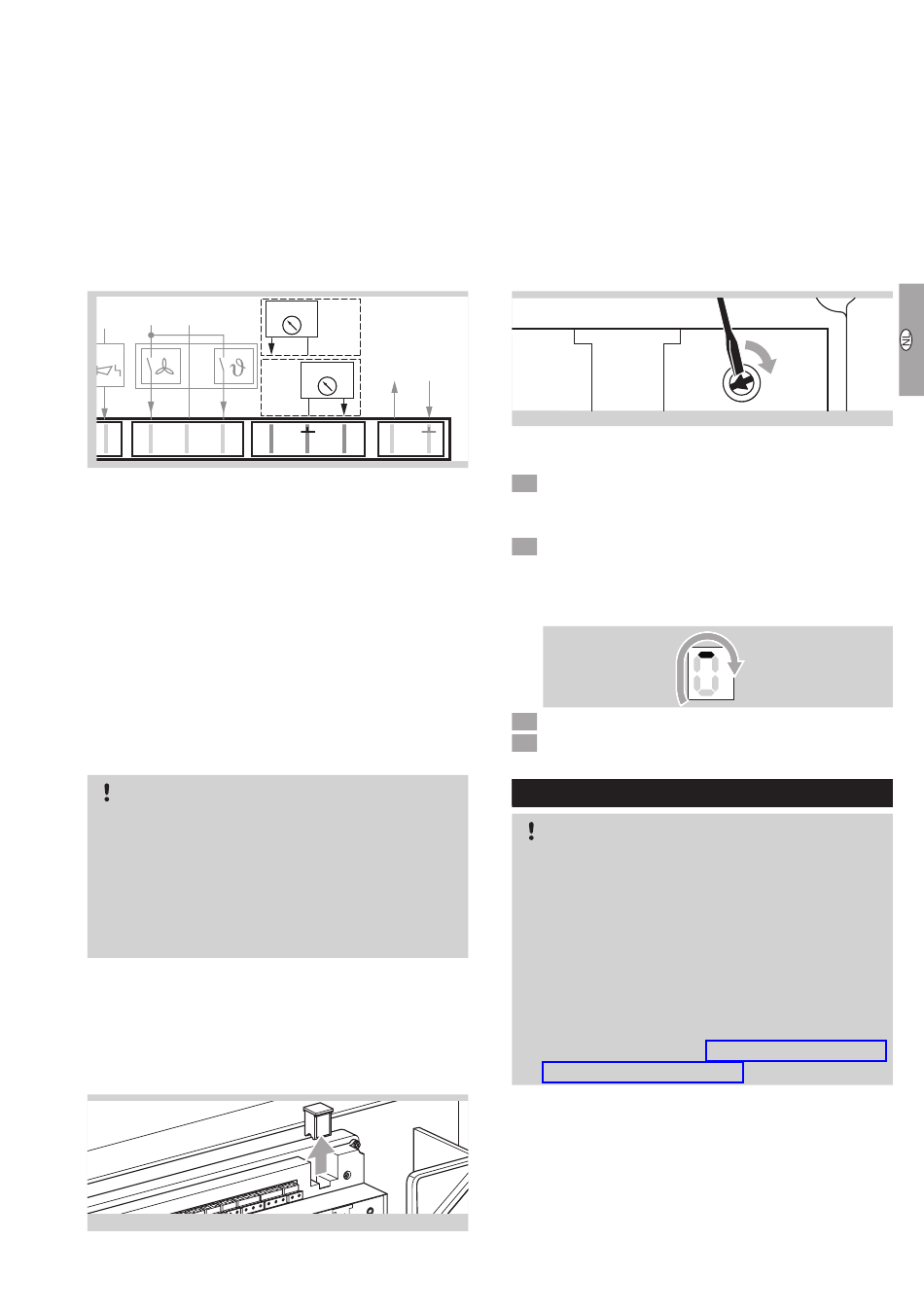

▷ MFA 2, statusmelding (max. 2 A)
Mogelijke parameterisatie:
– Storing NO (standaardinstelling):
De ingang kan bijvoorbeeld voor een signaal-
hoorn met NO gebruikt worden.
– Storing NC:
De ingang op de klimaatcomputer kan met NC
(bv. om een leidingbreuk te signaleren) gebruikt
worden.
– Bedrijf
– Stand-by
Brandervermogen selecteren
2 A
AC/DC
64 V
10-24 V
0 V
FA 2
–
2
+T
+V
X8
▷ Bij levering is de stekker X9 niet bedraad. Dat
betekent, dat de brander verwarmt met volledig
vermogen.
▷ Door een spannings- of stroomsignaal kan een
vermogen van 60 tot 100% gekozen worden.
Daartoe wordt een meetsonde op klem X9 aan-
gesloten:
0 mA/0 V = maximaal vermogen,
20 mA/10 V = minimaal vermogen.
Burner chip card (BCC)
▷ Op de BCC en in het interne geheugen van het
toestel (EEProm) zijn alle voor het toestel rele-
vante gegevens opgeslagen. Bovendien zijn op
de BCC de parameters opgeslagen.
OPGELET
Gevaar door elektrische schok!
–
Alvorens aan stroomvoerende onderdelen te
werken de elektrische bedrading spanningsvrij
maken!
–
Wordt de BCC van de branderbesturing af-
getrokken, dan is het verwarmingstoestel TR
zonder functie!
▷ Bij storingen die door geautoriseerd vakper-
soneel niet verholpen kunnen worden, contact
opnemen met de leverancier.
▷ In overleg met de leverancier kan de BCC van
de branderbesturing afgetrokken worden en voor
diagnose worden opgestuurd.
0-20 mA
+ –
0-10 V
Bus
– +
+
mA
V
X9
X10
De lay
B C C
+
▷ Wanneer er geen sprake van een andere fout is,
is de TR met een nieuwe BCC weer bedrijfsklaar.
De BCC moet compatibel met de TR 75 en met
de gebruikte gassoort zijn.
Inschakelvertraging instellen
▷ Wanneer verschillende verwarmingstoestellen
gelijktijdig inschakelen, kan er bij enkele appa-
raten een gas- en/of spanningsgebrek ontstaan.
Om dat te voorkomen, de inschakelvertraging
met de potentiometer aan de branderbesturing
instellen.
▷ Bij levering is de potentiometer op 0 s ingesteld.
▷ Indien nodig kan een inschakelvertraging van
5 tot 10 s tussen elk toestel ingesteld worden.
7 Nadat de bedrading aangesloten is, de afdekking
en het deksel van de behuizing van de brander-
besturing weer sluiten.
8 Spanning inschakelen.
▷ Na het inschakelen van de spanning wordt een
omlopende streep weergegeven en gesignaleerd
dat de inschakelvertragingstijd loopt.
9 Gastoevoer vrijgeven.
10 Het verwarmingstoestel in bedrijf stellen.
In bedrijf stellen
OPGELET
Om schade aan het verwarmingstoestel TR te
voorkomen, moet er op het volgende gelet worden:
–
Het verwarmingstoestel mag pas in gebruik
genomen worden, wanneer gewaarborgd is,
dat het verwarmingstoestel, de gasleidingen,
netspanning en ruimtethermostaat correct door
geautoriseerd vakpersoneel geïnstalleerd zijn.
–
Bij de eerste inbedrijfname moet eerst de draai-
richting van de hoofdventilatie gecontroleerd
worden, zie pagina 9 (Draairichting op de
hoofdventilatie controleren).
▷ De TR mag alleen met de op het typeplaatje aan-
gegeven gassoort in gebruik genomen worden.
NL-7
–
+
