UITGAVE 07 /2005
GEBRUIKSAANWIJZING
6.1
BUITEN BEDRIJF STELLEN EN REINIGEN
1. Materiaaldrukontlasting garanderen en luchttoevoer naar het pistool onderbreken.
2. Reinigingsmiddelverzorging aansluiten.
3. Airless spuitkop demonteren en apart reinigen (zie paragraaf 5.4.3)
4. Luchtverzorging aansluiten en pistool grondig doorspoelen.
5. Drukontlasting aan pistool en apparaat uitvoeren !
6. Pistool met een door de lakfabrikant aanbevolen reinigingsmiddel reinigen en met
een doek of luchtblaaspistool drogen.
6.2

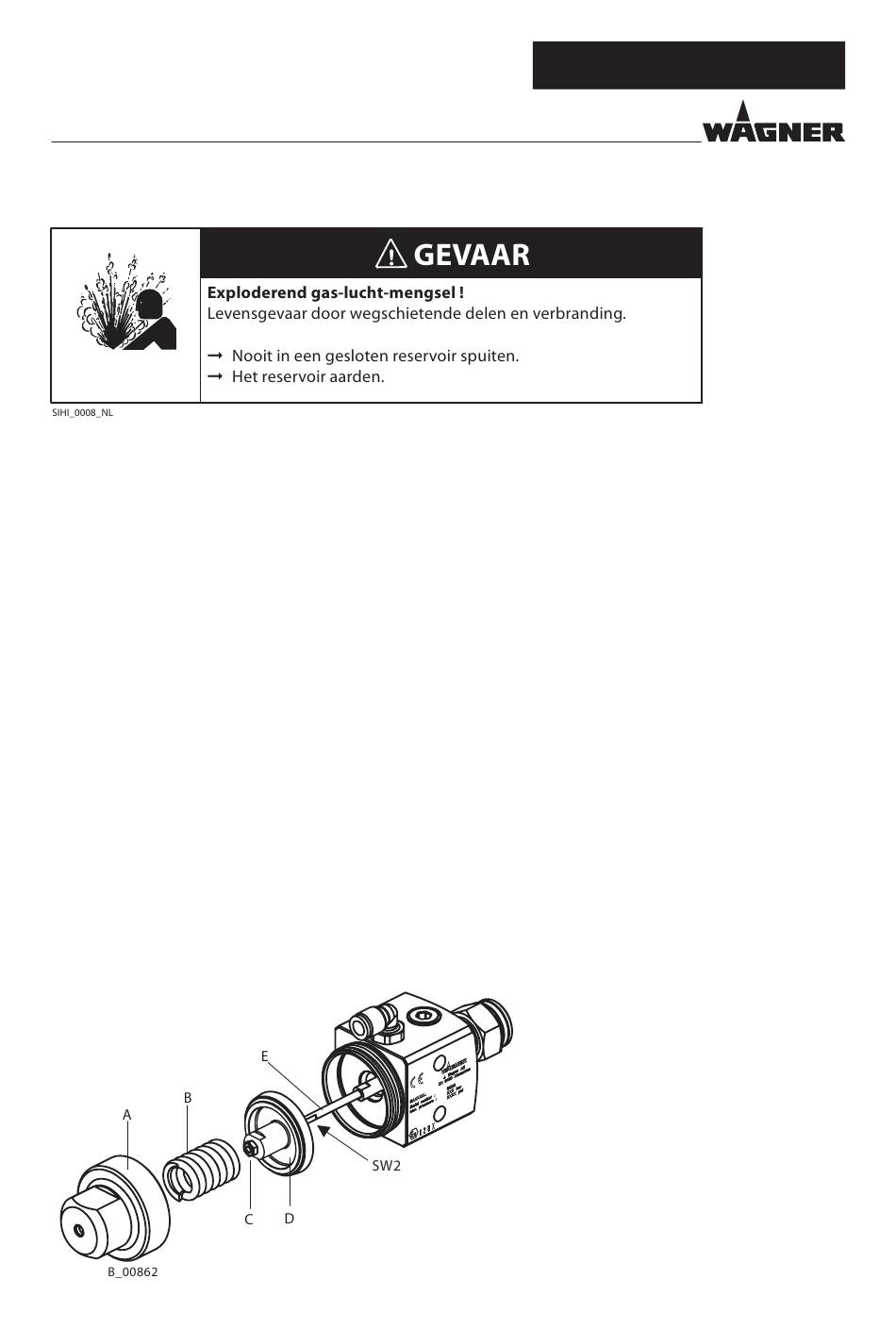

ONDERDELEN VAN DE VENTIELSTANG VERVANGEN
6.2.1
DEMONTAGE
1. Buiten bedrijf stellen en reinigen.
2. Spanmoer (A) eraf schroeven, drukveer (B) verwijderen.
3. Ventielstang aan de zuiger (D) voorzichtig eruit trekken, tot de afvlakkingen op de
ventielstang (E) te voorschijn komen.
4. Met de moersleutel SW 2 ventielstang (E) tegenhouden en moer (C) eraf schroeven.
5. Zuiger (D) van de ventielstang (E) aftrekken.
6. Met de moersleutel SW 5 afdichtschroef (F) helemaal losdraaien.
7. Ventielstang (E) met afdichtschroef (F), afdichtmanchet (G), drukstuk (H), de 6 schotel-
veren (I) en drukring (K) eruit trekken.
Aanwijzing:
Indien onderdelen in de boring blijven steken, moeten de spuitkop (M) en het
tussenstuk (L) eraf worden geschroefd. Met een staaf, max. ø 4.5mm; 1.78in kunnen
deze onderdelen worden uitgestoten.
8. Vervang de desbetreffende onderdelen.
BESTELNUMMER DOC0350947
GA 250AL_GA 400AL
.
23
