Gebruiksaanwijzing
Opmerking: Bepaal vanuit de normale bedieningspositie de
linker– en rechterzijde van de machine.
Afstelling
Contact tussen snijplaat en messenkooi
afstellen
Voer deze stappen uit om het contact tussen snijplaat en
messenkooi af te stellen en de toestand en onderlinge werking
van de snijplaat en messenkooi te controleren. Test na deze
procedure altijd de prestaties van de maaimachine en doe dit
onder omstandigheden die normaal zijn voor uw werkgebied.
Mogelijk moet u de machine nog verder afstellen om deze
optimaal te laten maaien.
Belangrijk: Maak het contact tussen de snijplaat
en de messenkooi niet te groot; u zult de snijplaat
beschadigen.
•
Na het wetten van de maai-eenheid of het slijpen van de
messen kan het zijn dat u er enkele minuten mee moet
maaien en vervolgens deze procedure uitvoeren om het
contact tussen de snijplaat en de messenkooi af te stellen;
de snijplaat en messenkooi zetten zich namelijk naar
elkaar.
•
Mogelijk is er nog verdere afstelling nodig als het om
zeer dichte gazonbegroeiing gaat of als u een erg lage
maaihoogte gebruikt.
U hebt het volgende gereedschap nodig om deze procedure
uit te voeren:
•
Afstandsring 0,0508 mm – Toro onderdeelnummer
125-5611
•
Maaitestpapier – Toro onderdeelnummer 125-5610
1. Plaats de maai-eenheid op een vlak, horizontaal
oppervlak. Draai de stelschroeven van de snijbalk
linksom zodat de snijbalk de messenkooi niet raakt
(Figuur
16).

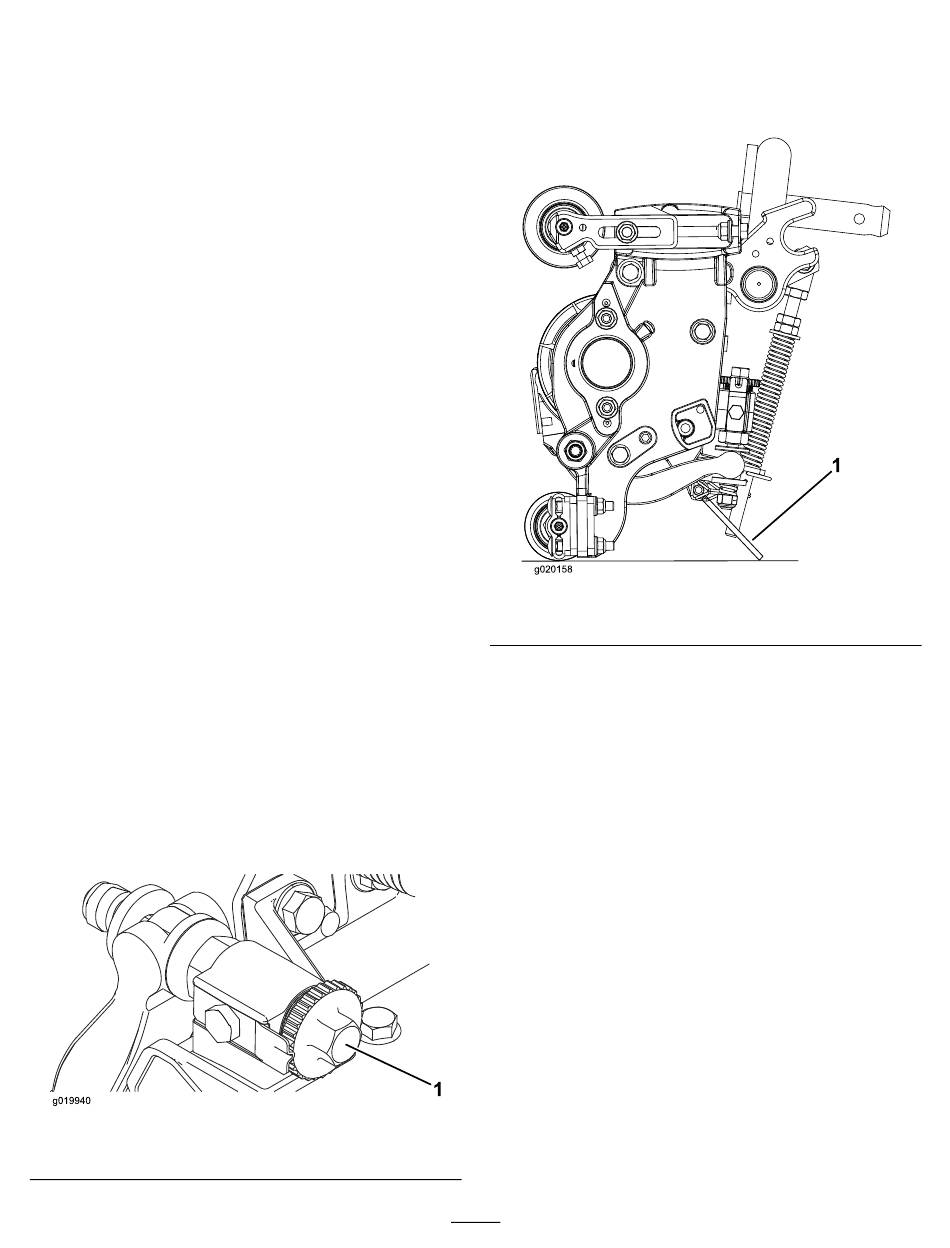

Figuur 16
1. Stelschroef van snijbalk
2. Kantel de machine zodat u bij de snijplaat en de
messenkooi kunt komen.
Belangrijk: Zorg ervoor dat de moeren achteraan
de stelschroeven van de snijbalk niet op het
werkvlak rusten
g020158
1. Kick-standaard van maaidek
3. Draai de messenkooi zodanig dat een mes de snijplaat
kruist op ongeveer 25 mm van het uiteinde van de
snijplaat, aan de rechterzijde van de maai-eenheid.
Breng een teken aan op dit mes om daaropvolgende
afstellingen eenvoudiger te maken. Steek de
afstandsring van 0,05 mm tussen het gemarkeerde mes
van de messenkooi en de snijplaat op de plaats waar
het mes de snijplaat kruist.
4. Draai de stelschroef aan de rechterkant van de snijplaat
rechtsom tot u lichte weerstand van de afstandsring
voelt. Draai de stelschroef van de snijplaat vervolgens
twee klikstanden terug en verwijder de afstandsring.
(Twee klikstanden terugdraaien is nodig omdat de
afstelling van de ene zijde van de maai-eenheid invloed
heeft op de andere zijde, en omdat dit u ruimte geeft
om de andere zijde af te stellen.)
Opmerking: Als er een grote tussenruimte is, moet
u de beide zijden eerst dichter bij elkaar brengen door
beurtelings de linker- en rechterzijde vaster te draaien.
5. Draai traag aan de messenkooi tot het mes dat u
gecontroleerd hebt aan de rechterzijde de snijplaat
kruist op ongeveer 25 mm van het uiteinde van de
snijplaat aan de linkerkant van de maai-eenheid.
12
(Figuur
17).
Figuur 17
