vast totdat de messenkooi geen eindspeling meer
heeft. Vervang de lagers van de messenkooi als u
de speling niet kunt verhelpen met de stelmoer.
Opmerking: De lagers van de messenkooi
hoeven niet voorbelast te worden. Als u de
stelmoer van de lagers van de messenkooi te strak
vastdraait, kunnen de lagers beschadigd raken.
4. Draai de stelschroef weer vast waarmee de stelmoer
van het lager is bevestigd aan de lagerbehuizing.
Vastdraaien met een torsie van 1,4-1,7 Nm.

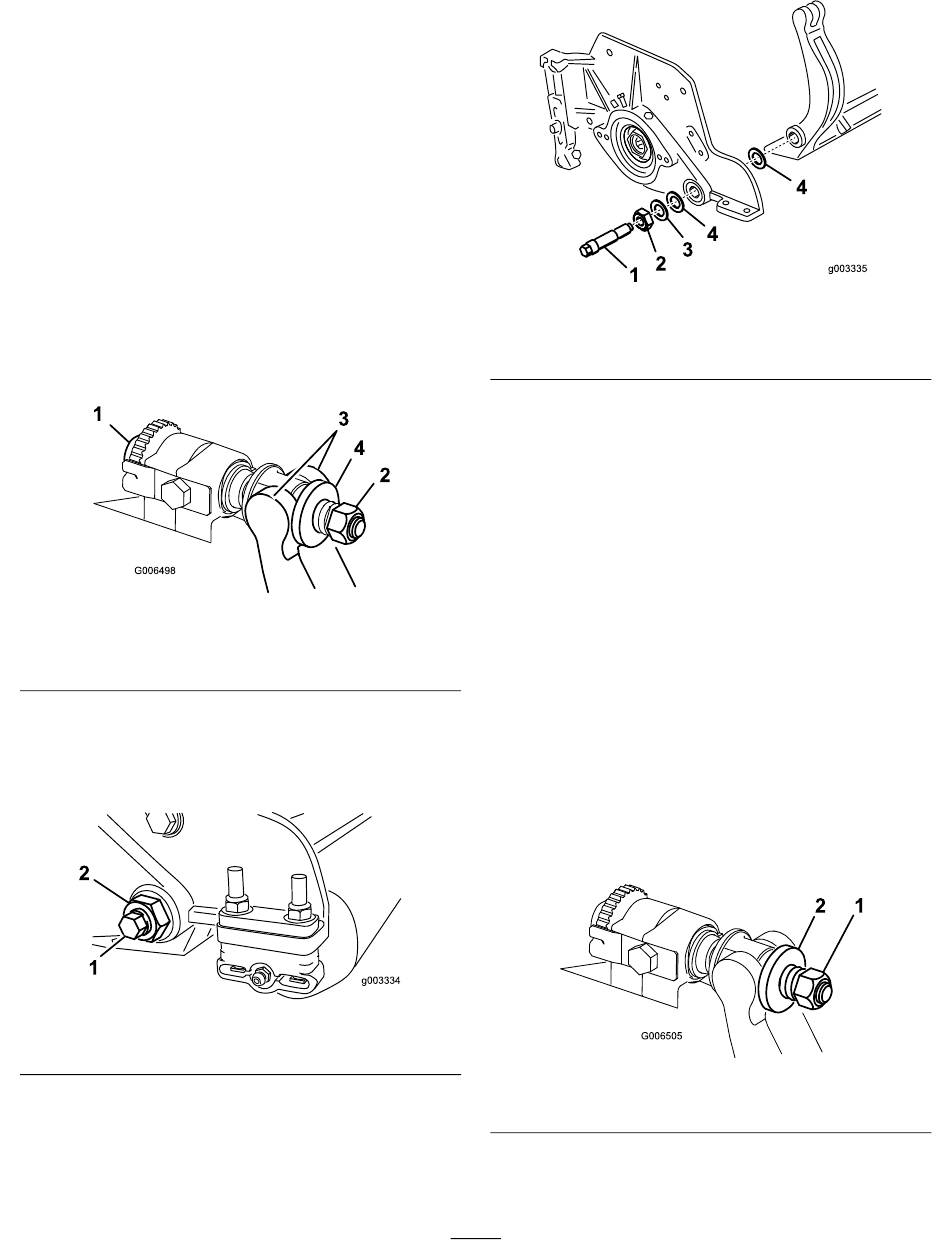

Onderhoud van de snijbalk
De snijbalk verwijderen
1. Draai de stelschroeven van de snijbalk linksom om de
snijbalk weg te trekken van de messenkooi
1. Stelschroef van snijbalk
2. Veerspanningsmoer
2. Draai de veerspanningsmoer uit totdat de ring niet
meer tegen de snijbalk is geklemd
3. Draai de borgmoer van de snijbalkbout aan beide
zijden van de machine los
1. Snijbalkbout
4. Verwijder beide snijbalkbouten zodat de snijbalk
omlaag kan worden getrokken en van de bout van de
machine kan worden verwijderd
de 2 nylon ringen en de stalen ring op beide uiteinden
van de snijbalk
(Figuur
(Figuur
Figuur 34
3. Snijbalk
4. Ring
(Figuur
34).
(Figuur
35).
Figuur 35
2. Borgmoer
(Figuur
35). Bewaar
36).
1. Snijbalkbout
2. Moer
34).
De snijbalk monteren
1. Plaats de snijbalk en zorg ervoor dat de montagelippen
zich tussen de drukring en de stelschroef van de
snijbalk bevinden.
2. Zet de snijbalk vast aan beide zijplaten met de
snijbalkbouten (moeren op de bouten) en 6 ringen.
Opmerking: Plaats een nylon ring op beide zijden
van de verdikking op de zijplaat. Plaats een stalen ring
op de buitenkant van beide nylon ringen
3. Draai de bouten van de snijbalk vast met een torsie
van 27-36 Nm.
Opmerking: Draai de borgmoeren vast tot de
buitenste stalen ring stopt met draaien en er geen
eindspeling meer is, maar draai de moeren niet te vast
en zorg ervoor dat de zijplaten niet vervormen. De
ringen aan de binnenkant mogen speelruimte hebben.
4. Draai de veerspanningsmoer vast totdat de veer is
ingedrukt; draai deze vervolgens een 1/2 slag terug
(Figuur
37).
1. Veerspanningsmoer
21
Figuur 36
3. Stalen ring
4. Nylon ring
(Figuur
Figuur 37
2. Veer
36).
