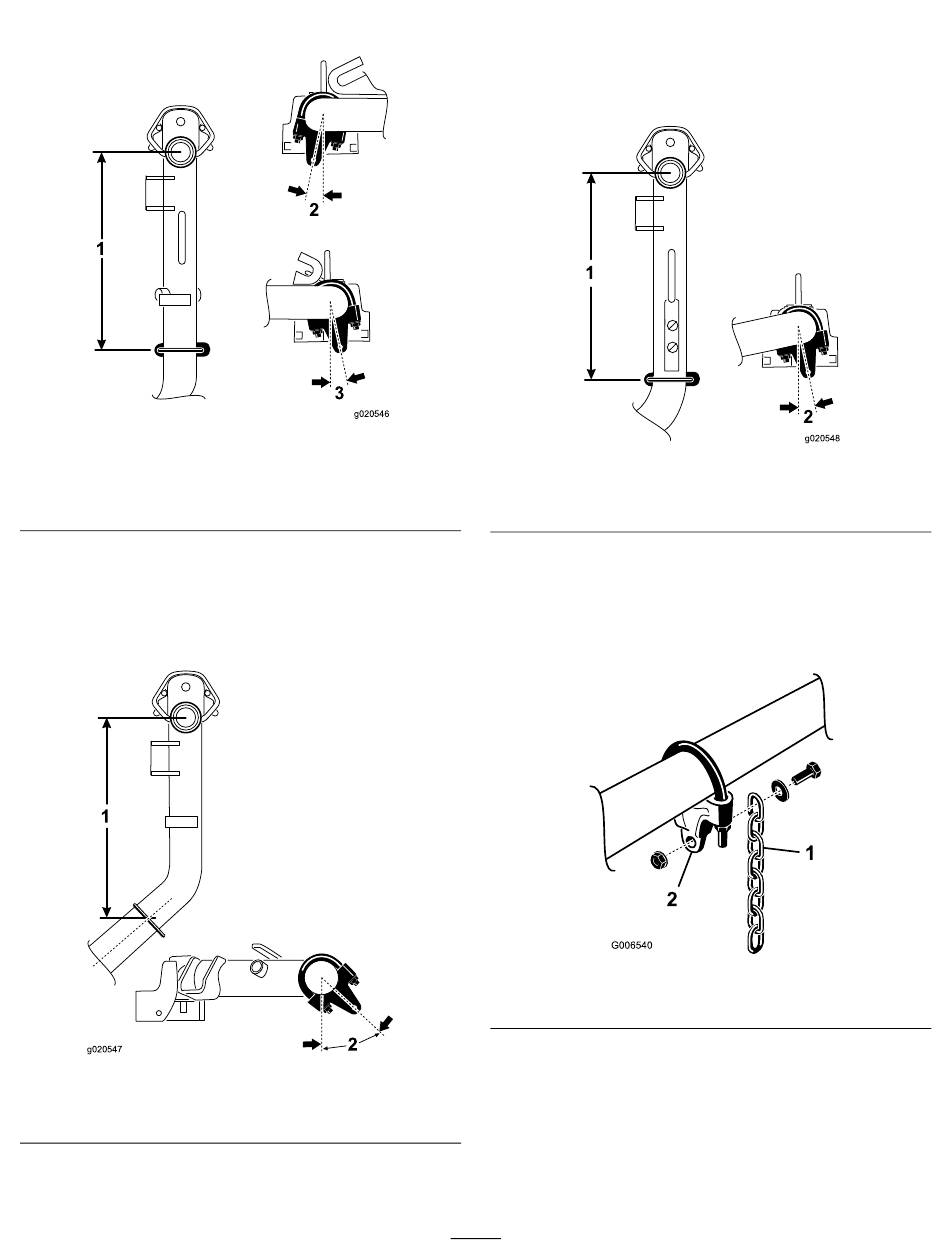

3. De beugel op hefarm nr. 4 moeten vanuit zijn verticale
stand 10 graden naar links worden gedraaid
1
Figuur 4
1. Hefarm 5 - 38,1 cm
2. Hefarm 4 – 10 graden
4. Plaats de kettingbeugels en veerbouten op hefarmen
nr. 2 en nr. 3 38 cm achter de middellijn van het
scharnierpunt
(Figuur
Opmerking: Draai de beugels 45 graden naar de
buitenkant van de machine.
1
g020547
Figuur 5
1. Hefarm 2 - 38,1 cm
(Figuur
2
3
g020546
3. Hefarm 1 en 5 – 10 graden
5).
2
2. Hefarm 3 – 45 graden
5. Plaats de kettingbeugels en veerbouten op hefarmen #6
4).
en #7 37 cm achter de middellijn van het scharnierpunt
(Figuur
6).
Opmerking: Draai de beugels 10 graden naar de
buitenkant van de machine.
1
1. Hefarm 6 - 36,83 cm
6. Zet de moeren van alle U-bouten vast met een torsie
van 52-65 Nm.
7. Monteer een hefketting op elke hefbeugel met een
schroef, ring en moer in de positie die wordt getoond
in
Figuur
7.
1. Hefketting
7
2
g020548
Figuur 6
2. Hefarm 7 – 10 graden
Figuur 7
2. Kettingbeugel
