Maaihoogte instellen
Opmerking: Voor maaihoogten van meer dan 2,54 cm
moet de set voor een hoge maaistand worden gemonteerd.
1. Draai de borgmoeren los waarmee de maaihoogtearmen
zijn bevestigd aan de zijplaten van het maaidek
23).

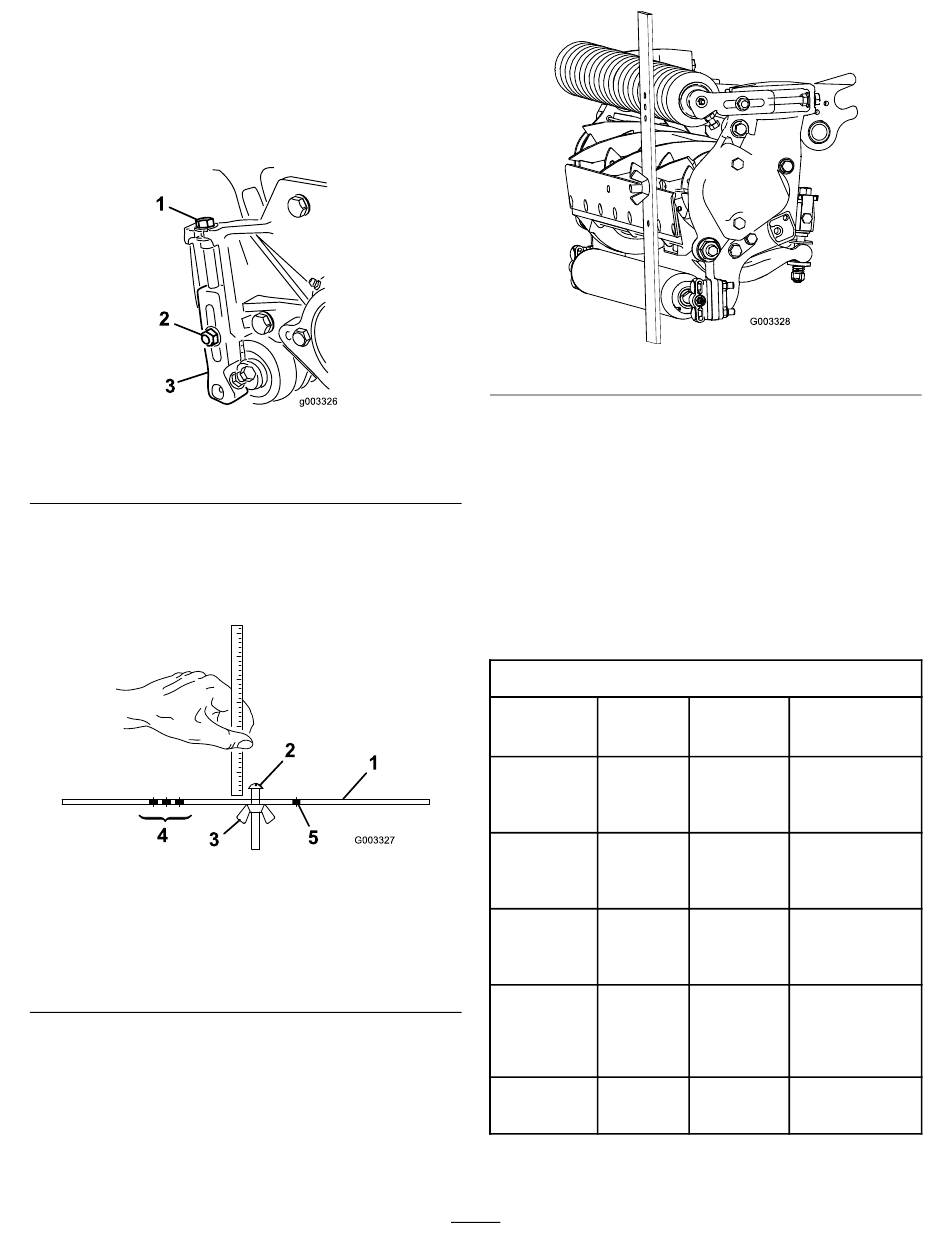

Figuur 23
1. Maaihoogtearm
2. Borgmoer
2. Draai de moer op de hoogtelat los
de stelschroef naar de gewenste maaihoogte.
Opmerking: De afstand tussen de onderkant van de
schroefkop en de lat is de maaihoogte.
Figuur 24
1. Hoogtelat
2. Stelschroef voor
maaihoogte
3. Moer
3. Plaats de schroefkop op de snijrand van de snijplaat
en laat de achterzijde van de lat op de achterrol rusten
(Figuur
25).
4. Draai aan de stelschroef totdat de voorrol contact
maakt met de hoogtelat
uiteinden van de rol af totdat de hele rol evenwijdig is
aan de snijplaat.
(Figuur
3. Stelschroef
(Figuur
24) en draai
4. Openingen voor het
instellen van de Groomer
HOC
5. Ongebruikte opening
(Figuur
25). Stel beide
Belangrijk: Bij een correcte afstelling zullen de
achter- en voorrol contact maken met de hoogtelat
en zal de schroef goed tegen de snijplaat aan
zitten. Hierdoor hebben beide uiteinden van de
snijplaat dezelfde maaihoogte.
5. Draai de moeren vast om de afstelling te borgen. Niet
te vast zetten. Draai net zolang aan de moer totdat de
ring geen speling meer heeft.
Gebruik onderstaande tabel om te bepalen welke
snijplaat het best geschikt is voor de gewenste
maaihoogte.
Snijplaat/maaihoogtetabel
Snijplaat
Onder-
deelnr.
Standaard
110–4084
lage
maaihoogte
(optioneel)
Uitgebreide
120–1640
lage
maaihoogte
(optioneel)
127-7132
EdgeMax®
lage
maaihoogte
(optioneel)
Uitgebreide
119-4280
lage
maaihoogte
EdgeMax®
(optioneel)
108-9095
EdgeMaxt®
(productie)
17
Figuur 25
Hoogte
Maaihoogte
snijplaat-
lip *
5,6 mm
6,4-12,7 mm
5,6 mm
6,4-12,7 mm
5,6 mm
6,4–12,7 mm
5,6 mm
6,4-12,7 mm
6,9 mm
9,5–38,1 mm
