Bediening
Overzicht bedrijfsgegevens weergeven
In het informatieniveau "Overzicht" worden op de display van de
Regeling RoCon HP de huidige bedrijfsgegevens van de Daikin
Altherma EHS(X/H) weergegeven.
De weergave van de bedrijfsgegevens is verdeeld over diverse
beeldschermpagina's. Door het draaien aan de draaiknop wordt
tussen geschakeld tussen de beeldschermpagina's.
Beknopte
Toelichting van de indicatiewaarde
omschrijving
Modus Huidige modus van de warmtepomp:
- - -: Geen verwarmings- of koelingsverzoek
: Verwarmen
: Koelen
: Warmwaterbereiding
: Automatische ontdooifunctie actief
Ext
Huidige energiemodus van de warmtepomp:
LT: EVU-functie HT/NT actief en laag tarief.
HT: EVU-functie HT/NT actief en hoog tarief.
SGN: EVU-functie SMART GRID actief, normale
werking.
SG1: EVU-functie SMART GRID actief, uitworp:
vorstbeschermingsfunctie.
SG2: EVU-functie SMART GRID actief, inscha-
kelaanbeveling, gebruik met hoge streeftempera-
turen, laag stroomtarief.
SG3: EVU-functie SMART GRID actief, inscha-
kelbevel en vulling van de boiler op 70 °C, laag
stroomtarief
- - -: Geen externe modus actief, warmtepomp
functioneert bij normale werking.
Parameter [Room thermostat] / [Interlink fct] =
RT
Uit: - - -
Parameter [Room thermostat] = Aan:
–
: Verwarmings- of koelingsverzoek
–
: Geen vraag naar verwarming
Parameter [Interlink fct] = Aan (prioriteit)
– - - -: Alleen vorstbescherming
– IL1: Normale aanvoerstreeftemperatuur
– IL2:
– in verwarmingsmodus verhoogde aan-
voerstreeftemperatuur
– in koelmodus verlaagde aanvoerstreef-
temperatuur
Pomp
Huidige capaciteit van de interne verwarmingscir-
culatiepomp in %
EHS
Huidige capaciteit van de aanjaagverwarmer
in kW
BPV
Huidige stand van de mengklep 3UVB1
(100 % = A, 0 % = B)
TV
Huidige aanvoertemperatuur volgens de plaat-
warmtewisselaar (t
TVBH
Huidige temperatuur verwarming aanvoer evt.
volgens verwarmingsondersteunende warmte-
wisselaar (t
V, BH
TR
Huidige temperatuur verwarming retour (t
Tdhw
Huidige temperatuur in warmwaterboiler (t
TA
Huidige buitentemperatuur (gemeten van de op-
tionele temperatuursensor RoCon OT1)
V
Huidige volumestroom (debiet) in de verwar-
mingsinstallatie
Handleiding
12
)
V1
)
)
R1
DHW1
Beknopte
Toelichting van de indicatiewaarde
omschrijving
TVBH2 = TVBH
TR2
Huidige temperatuur verwarming retour, secun-
daire sensor (t
Tdhw2 Huidige temperatuur in warmwaterboiler, secun-
daire voeler (t
Tliq2
Huidige koelmiddeltemperatuur (t
TA2
Huidige buitentemperatuur (gemeten van de tem-
peratuursensor van de warmtepompbuiten-
eenheid)
quiet
Toont de status van de fluistermodus aan
Tab. 3-5 Verklaring van de als overzicht weergegeven
bedrijfsgegevens

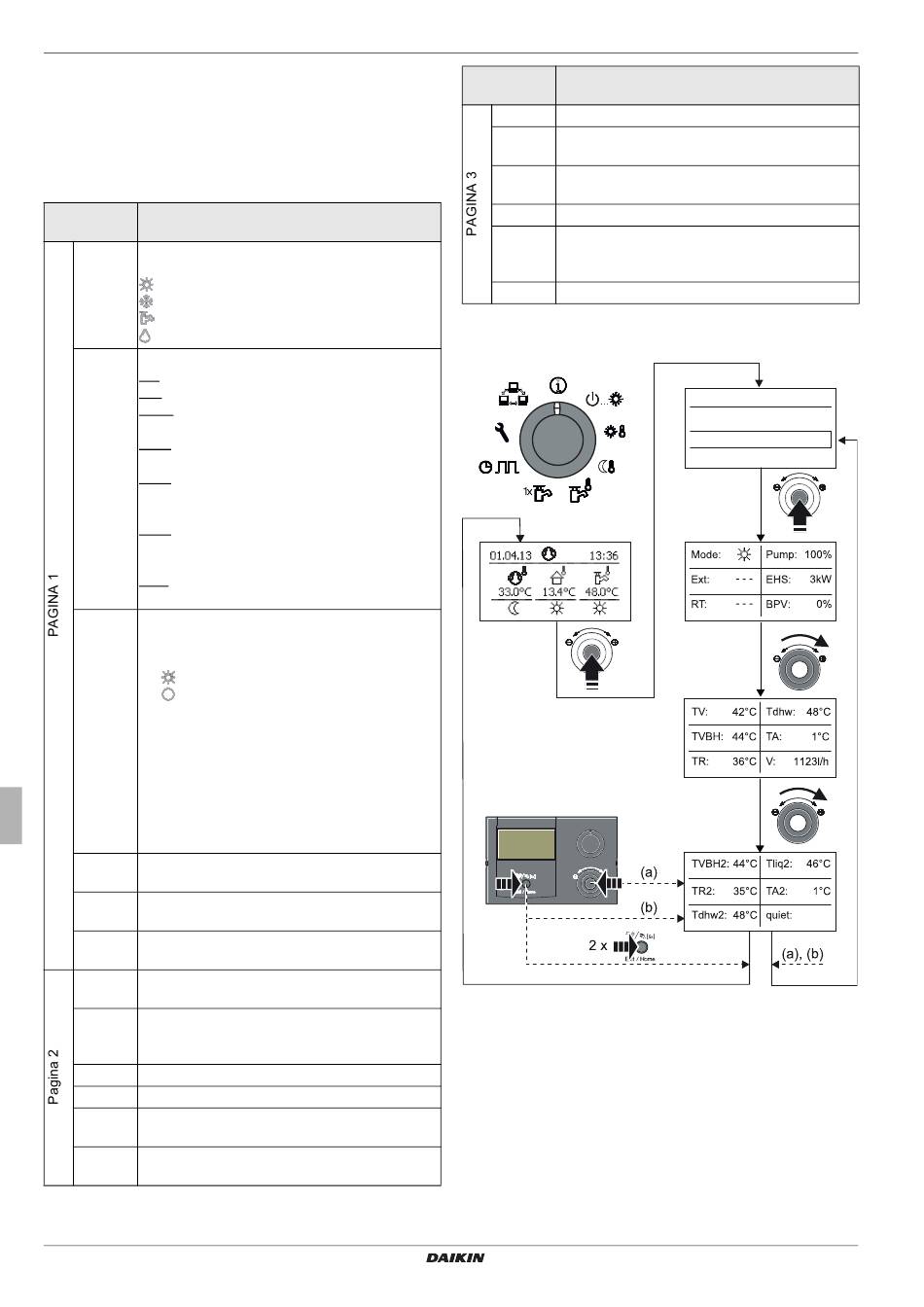

Afb. 3-5
Overzicht bedrijfsgegevens weergeven
)
)
R2
)
DHW2
)
L2
Info
Overzicht
Waterdruk
Daikin RoCon HP
Daikin Regeling
008.1420832_13 – 02/2016
