Bediening
3.4.8 Installatie-instellingen
In de draaischakelaarpositie "Configuratie"
de basisinstelling van de Regeling RoCon HP alsook de installa-
tieconfiguratie voor de installatieomgeving van de Daikin
Altherma EHS(X/H), de directe verwarmingskring, de warmwa-
terbereiding en de evt. optioneel aangesloten componenten
plaats.
Afhankelijk van de toegangsmachtiging (operator of vakman) zijn
verschillende parameters beschikbaar. Enkele parameters zijn
alleen toegankelijk voor de verwarmingsvakman.
LCD-display, Taal, Datum, Tijd instellen
Een interne voorgeprogrammeerde kalender verzorgt
de automatische tijdsaanpassing bij de jaarlijks terug-
kerende zomer-/wintertijd-wisseling.
● Draaischakelaar in de stand "Configuratie"
Overzicht wordt weergegeven.
● Met de draaiknop het niveau "Inbedrijfneming" selecteren.
Overzicht wordt weergegeven.
● Met de draaiknop de parameters [LCD helderheid ] en [LCD
Light-time] selecteren en indien nodig veranderen.
● Met de draaiknop de parameters [Taal], [Datum] of [Tijd]
selecteren en bevestigen.
● Binnen ieder scherm de te verstellen waarde selecteren en
veranderen met de draaiknop.
● Wijziging bevestigen met een korte druk op de draaiknop.
Wijziging werd aanvaard. Terug naar het vorige scherm.
Meer gedetailleerde uitleg en mogelijke instelwaarden voor deze draaischakelaar-
positie vindt u in paragraaf 3.6 en in hoofdstuk 6.2.
3.4.9 Terminalfunctie
In de draaischakelaarstand "Prog op afstand"
andere, in het RoCon-System via de CAN-bus geïntegreerde ap-
paraten (regelcomponenten mengermodule of warmtegenerator)
bediend en ingesteld worden, als het betreffende bedienings-
element de nodige machtiging heeft (zie ook hoofdstuk 4.3).
Na activering van de "Bus -
Scan" verschijnt op het scherm
een keuzelijst met herkende
apparaten (externe apparaten
en lokaal apparaat).
Na een extern apparaat te
hebben geselecteerd en be-
vestigd, wordt de terminal-
functie voor dit apparaat geac-
tiveerd en worden op het
display de bijhorende stan-
daardweergaves voor dit ap-
paraat weergegeven.
Het bedieningselement bevindt
zich dan in terminalwerking.
Het plaatselijke bedieningsgedeelte werkt als afstandsbediening
voor het externe apparaat. Daarbij worden alle bedienings-
functies 1:1, zoals op het externe apparaat uitgevoerd en opge-
slagen.
Handleiding
18
vinden zowel
zetten.
kunnen ook
Prog op afstand
Bus - Scan
Geen selectie

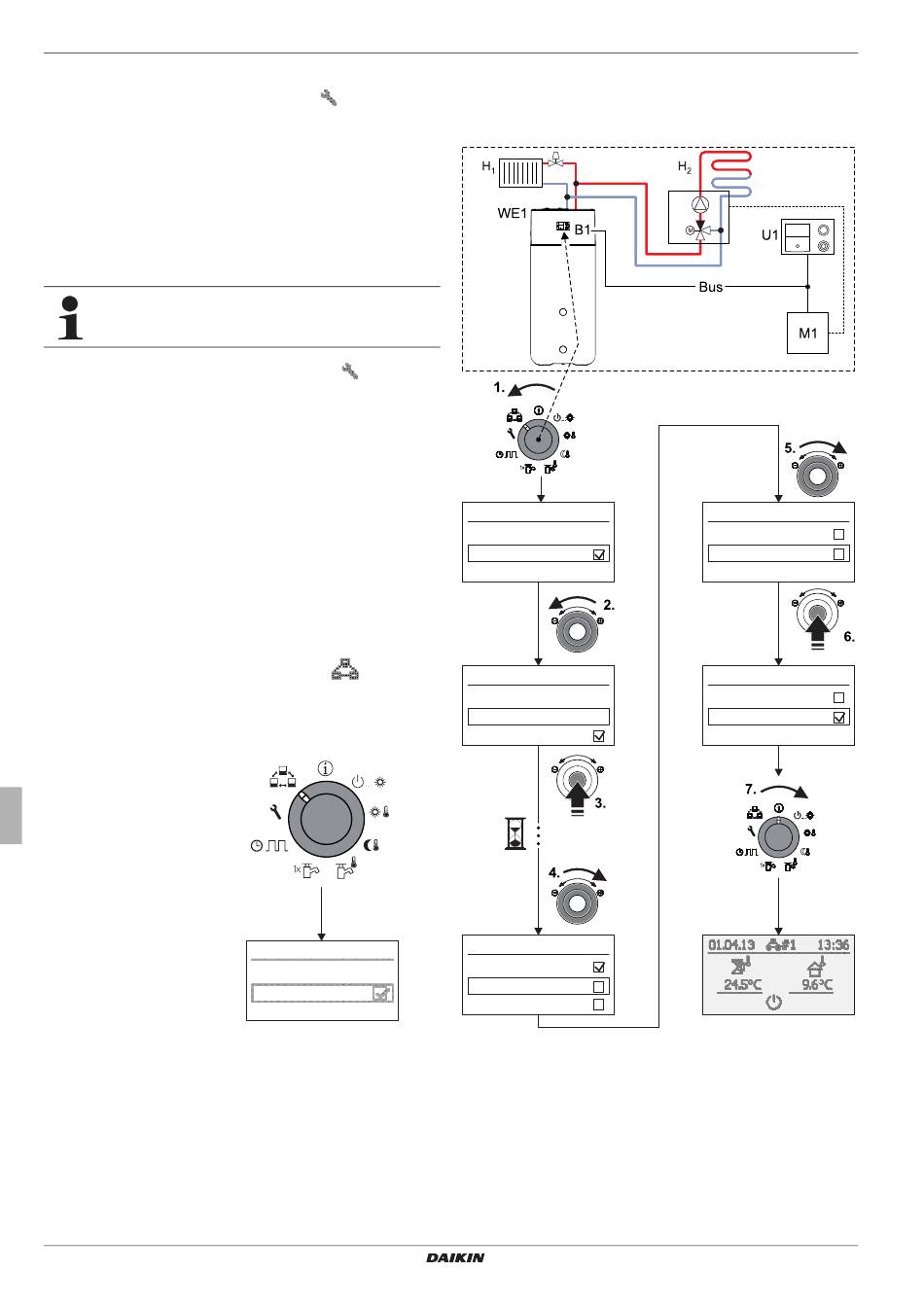

Afb. 3-9
Weergave van het ni-
veau "Prog op afstand"
bij inbedrijfstelling of na
tussentijdse scheiding
van het net
Die verschillende gebruiks- en instelmogelijkheden voor het ge-
bruik van de in het RoCon-systeem via de CAN-bus verbonden
apparaten en bedieningselementen zijn in hoofdstuk 4.3 be-
schreven.
Prog op afstand
Bus - Scan
Geen selectie
Prog op afstand
Bus - Scan
Geen selectie
Prog op afstand
Geen selectie
Contr BM1/BE1 #X
Mengkraan #X
B1
Bedieningselement RoCon B1 van Altherma EHS(X/H)
Bus
CAN-bus (verbindingsleiding tussen RoCon-apparaat
en bedieningselementen)
H
Directe verwarmingskring (bijv. radiatoren)
1
H
Gemengde verwarmingskring (bijv. vloerverwarming)
2
M1
Mengermodule EHS157068
U1
Kamerstation EHS157034
WE1
Warmtegenerator Altherma EHS(X/H)
Afb. 3-10 Voorbeeld voor "Bus - Scan" op een verwarmingsinstallatie
met 1 warmtegenerator, 1 menger, 1 kamerstation en active-
ring van de terminalfunctie voor afstandsbediening van de
mengermodule
Prog op afstand
Contr BM1/BE1 #X
Mengkraan #X
Prog op afstand
Contr BM1/BE1 #X
Mengkraan #X
Daikin RoCon HP
Daikin Regeling
008.1420832_13 – 02/2016
