MONTAGE

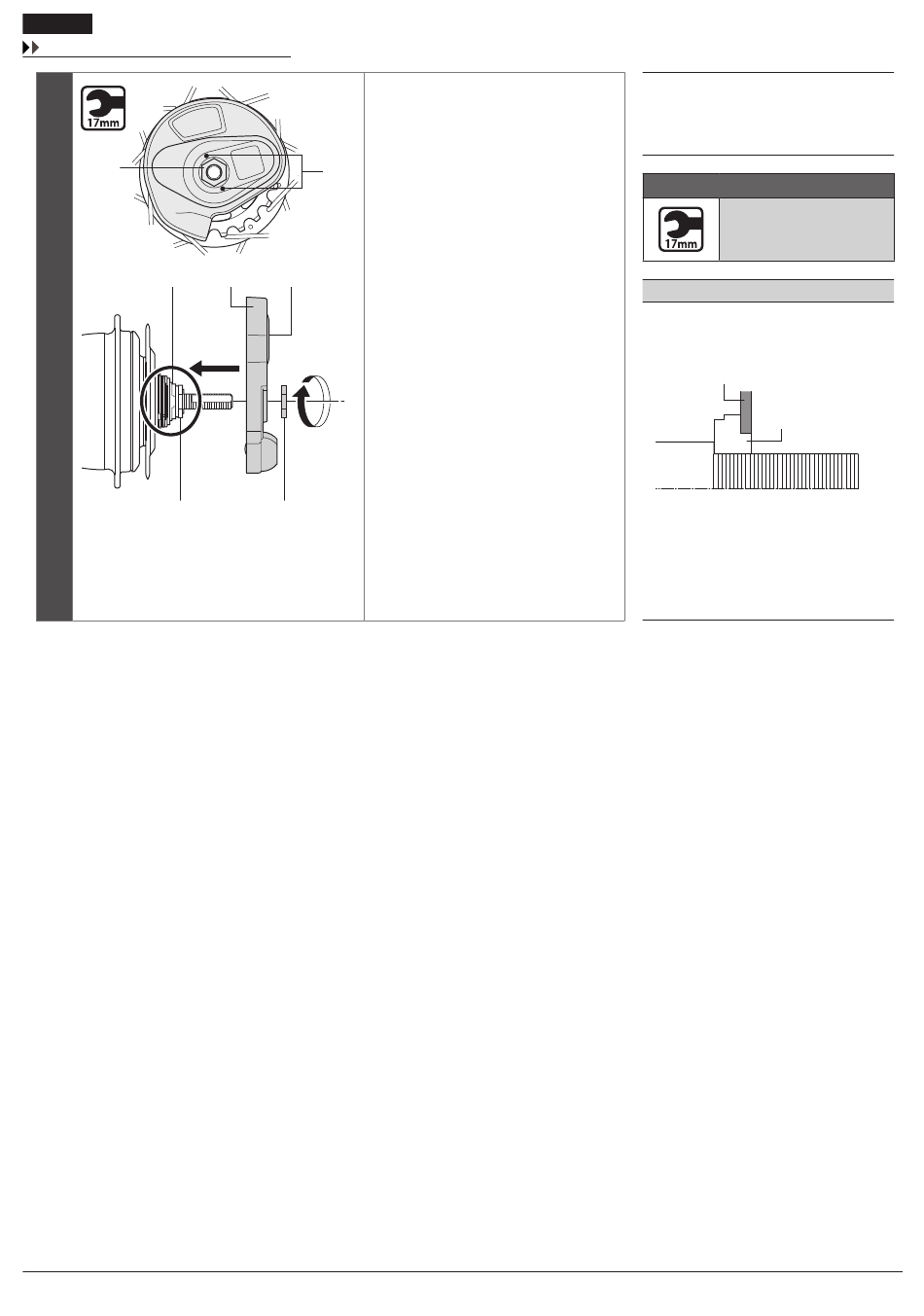

Motoreenheid op de naaf aanbrengen (MU-S705)
(A)
(y)
3
(B)
Breng de motoreenheid zodanig op de
naaf aan dat de gele ● markering op de
motoreenheid in lijn staat met de rode
● markering op de naafblokkeerring.
(x)
Duw de motoreenheid vervolgens
voorzichtig op zijn plaats terwijl u deze
langzaam draait om hem in de juiste
stand op de naafas te zetten. Blijf
draaien tot de motor stopt.
(C)
(z)
Zet de motoreenheid vervolgens vast
door borgmoer B aan de rechterkant
aan te halen.
(x)
(y)
(z)
(A)
● markering (geel) op de
motoreenheid
● markering (rood) op
naafblokkeerring
Buitenzijde
23 23
(A)
Rechter borgmoer B
(B)
Rechter borgmoer A
(C)
Motoreenheid
Aanhaalmoment
6 - 10 Nm
N.B.
Controleer of de geleider van de rechter
borgmoer A correct in het geleidegat aan de
voorkant van de motoreenheid zit.
Geleidegat voor motoreenheid
Rechter borgmoer
A-geleider
Als de tab zich niet op de goede plaats
bevindt, sluit dan de schakelhendel, de
elektrische kabel, het informatiedisplay
en de accu aan op de motoreenheid
alvorens handmatig de 1e versnelling in
te schakelen.
