MONTAGE

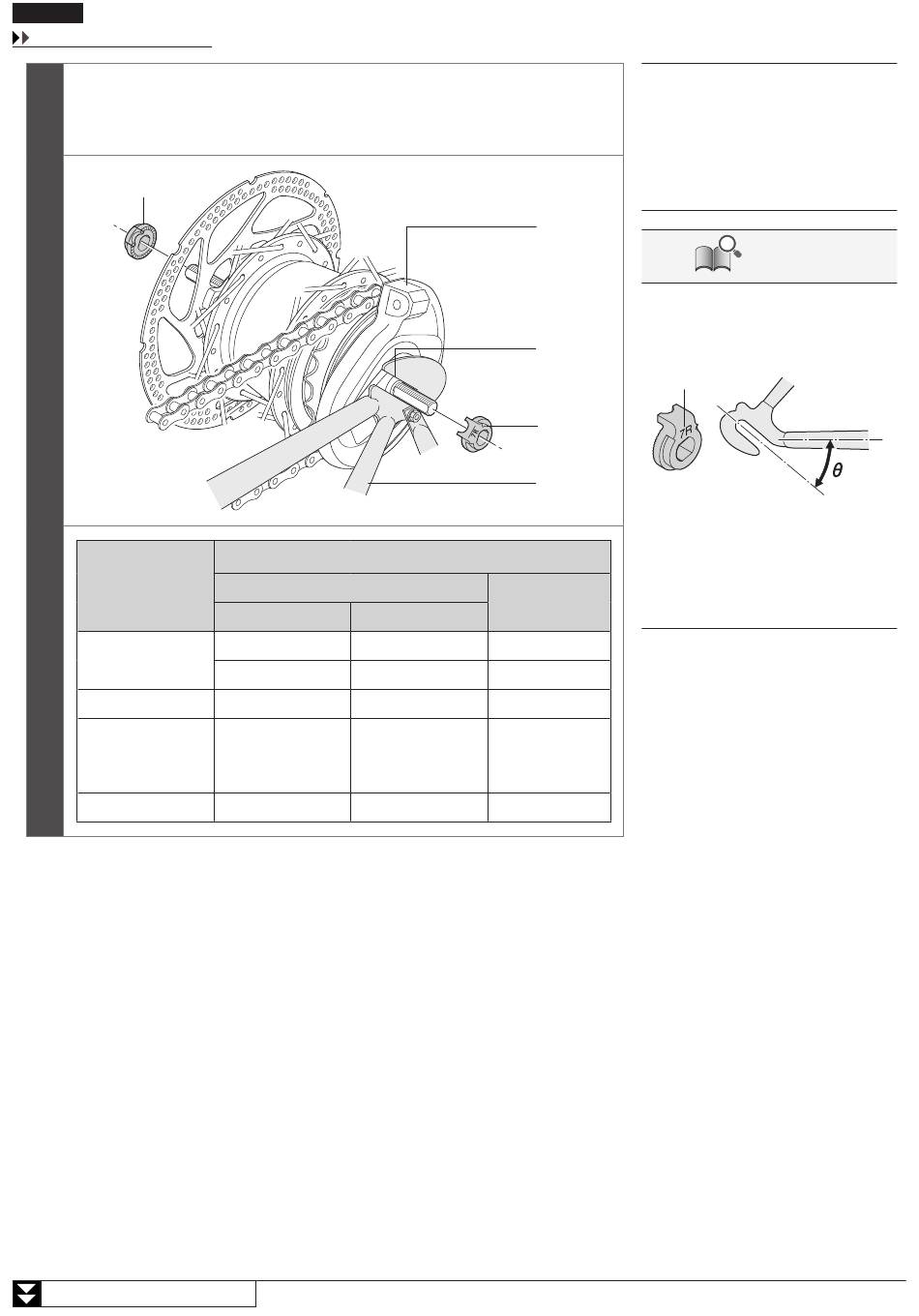

Montage van de naaf op het frame
Plaats antislip sluitringen rechts en links op de naafas.
Draai nu de Motoreenheid zodanig dat de uitstekende delen van de antislip sluitringen in
de groeven van de vorkuiteinden vallen.
(A)
2
Vorkuiteinde
Standaard
Omgekeerd
Omgekeerd
(volledige
kettingbeschermer)
Verticaal
Wordt vervolgd op de volgende pagina
Antislip sluitring
Markering/kleur
Voor rechts
Voor links
5R/Geel
5L/Bruin
7R/Zwart
7L/Grijs
6R/Zilver
6L/Wit
5R/Geel
5L/Bruin
8R/Blauw
8L/Groen
(B)
(C)
(D)
(E)
Maat
θ≤20°
θ≤38°
θ=0°
θ=0°
θ=60° - 90°
27
27
(A)
Antislip sluitring (voor linkerkant)
(B)
Motoreenheid
(C)
Groef in vorkuiteinde
(D)
Antislip sluitring
(voor rechterkant)
(E)
Liggende achtervork
TECHNISCHE TIPS
•
Gebruik een antislip sluitring die past bij de
vorm van het vorkuiteinde. Links en rechts
worden verschillende antislip sluitringen
gebruikt.
Merkteken
•
Het uitsteeksel moet zich aan de kant van
het vorkuiteinde bevinden.
•
Breng de antislip sluitring zo aan dat het
uitsteeksel stevig in de groef van het
vorkuiteinde komt te zitten aan de voor-en
achterzijde van de naafas.
