ONDERHOUD

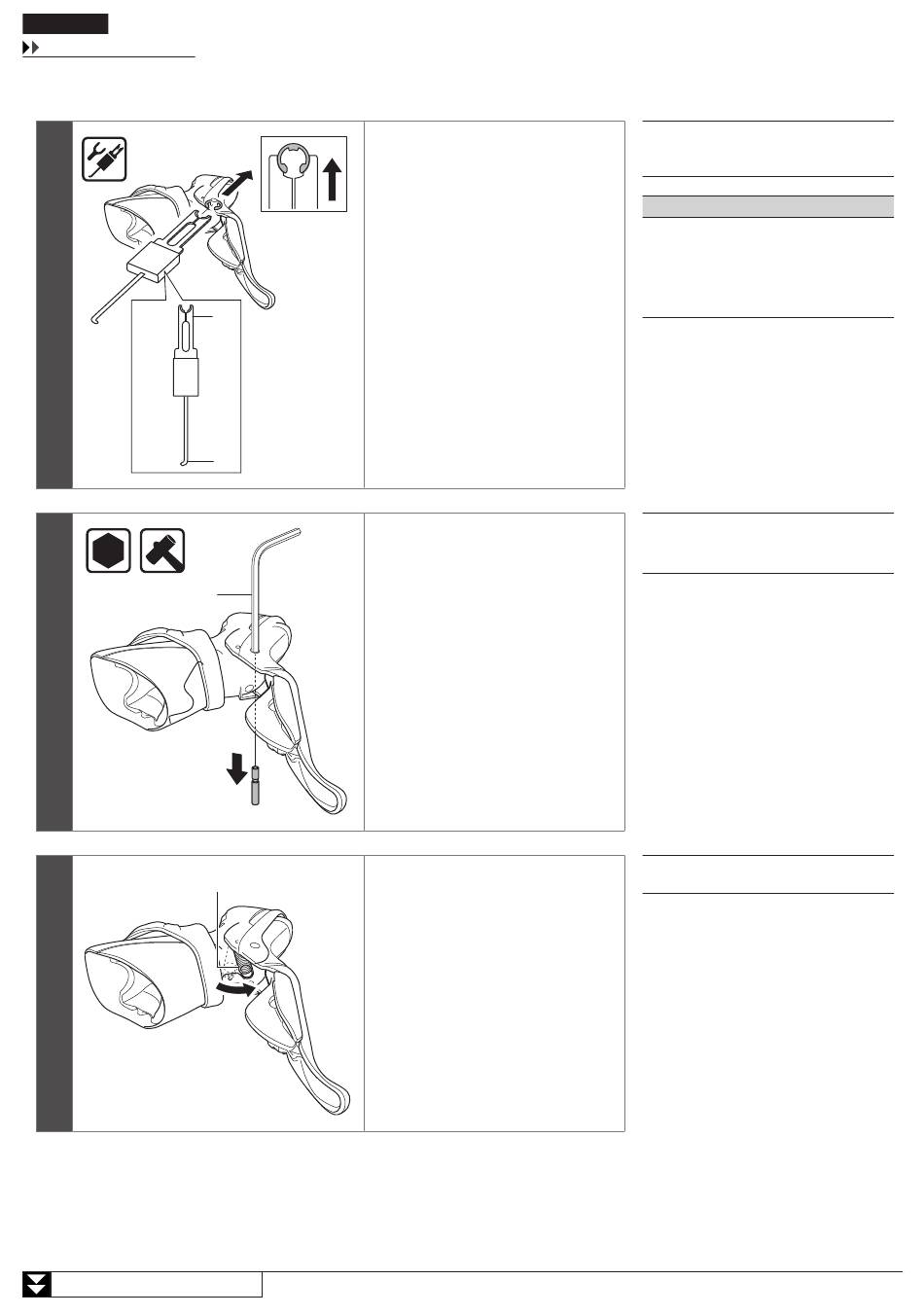

Beugel en hendel demonteren
„ Beugel en hendel demonteren
1
(A)
(A)
2
3
Wordt vervolgd op de volgende pagina
Gebruik het originele Shimano-
(z)
gereedschap, dat afzonderlijk wordt
verkocht, om de E-ring te verwijderen.
Lijn gedeelte [2] van het originele
Shimano-gereedschap uit met de
verwijderingsrichting van de E-ring.
Plaats vervolgens gedeelte [1] tegen de
E-ring en verwijder de E-ring.
[1]
[2]
Steek een binnenzeskantsleutel of
vergelijkbaar gereedschap in het gat van
de hendelas en tik er voorzichtig op met
een plastic hamer om de hendelas naar
buiten te duwen.
(B)
Verwijder de terugtrekveer.
(A)
(z)
Richting verwijdering E-ring
65
65
(A)
Speciaal demontagereedschap
E-ring Y6RT68000
N.B.
De kans bestaat dat de E-ring tijdens het
verwijderen wegschiet; draag hierbij dus een
veiligheidsbril. Controleer voordat u met het
verwijderen begint of er zich geen personen
of voorwerpen in de buurt bevinden.
(A)
Binnenzeskantsleutel
(B)
Hendelas
(A)
Terugtrekveer
