MONTAGE
Montage van de batterij
„ Montage van de batterij
Als er een externe accu is
SM-BMR1 en 2 kunnen aan de hand van dezelfde procedure worden aangebracht. De onderbuis (onder de bidonhouder) wordt hier bij de uitleg
gebruikt, maar de bevestigingslocatie kan ook ergens anders zijn.

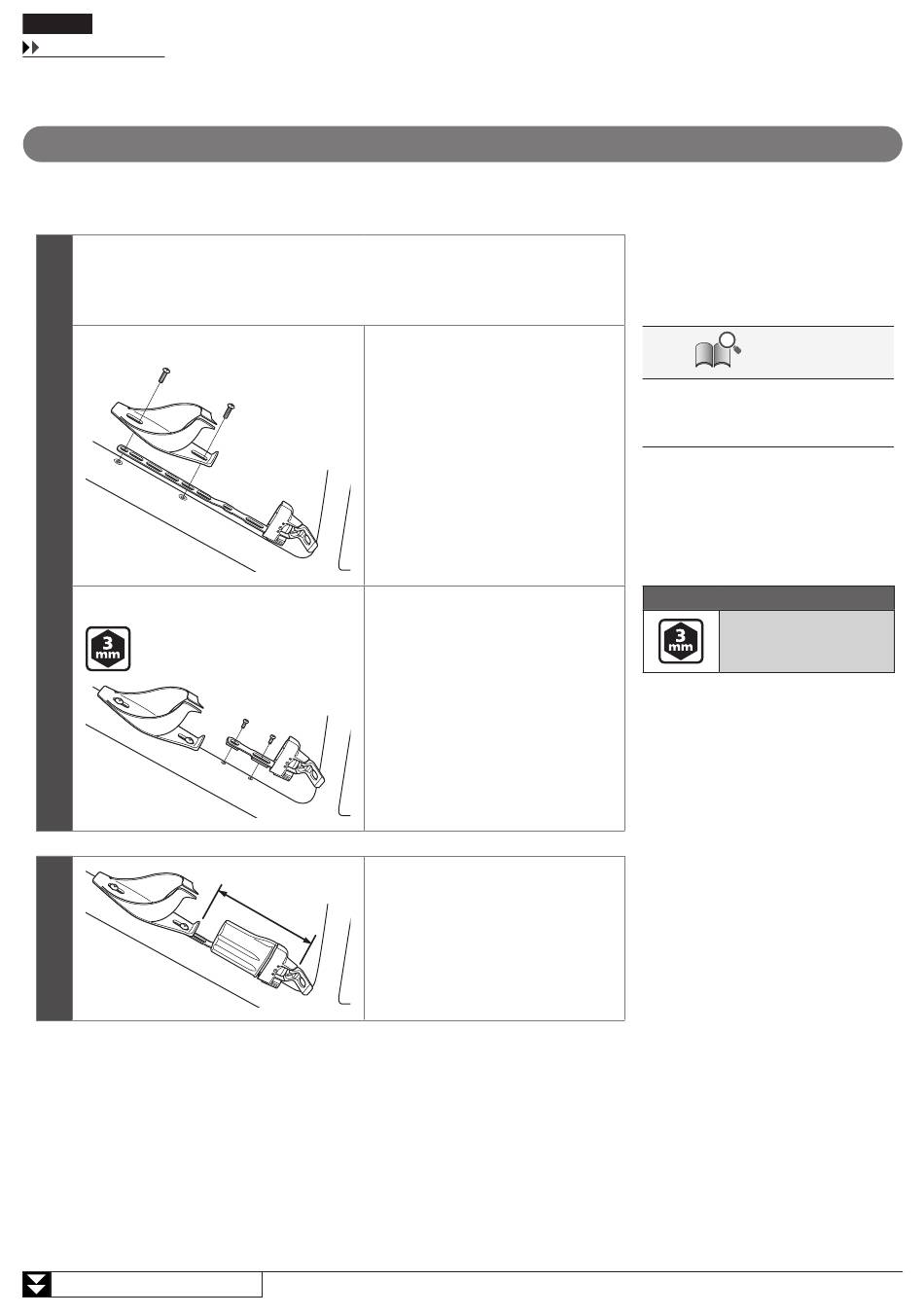

Zet de accuhouder op zijn plaats.
Gebruik de bevestigingsbout van de bidonhouder om de accuhouder tijdelijk te monteren
op de onderzijde van de bidonhouder.
Lang type
1
Kort type
2
Wordt vervolgd op de volgende pagina
Gebruik de bij de bidonhouder
meegeleverde bouten om het lange type
vast te zetten.
Gebruik de meegeleverde M4-bouten
om het korte type vast te zetten.
Laat minimaal 108 mm ruimte vanaf het
uiteinde van de batterijhouder.
(z)
Controleer dat de batterij geplaatst en
verwijderd kan worden terwijl de
bidonhouder is gemonteerd.
(z)
108 mm
33
33
TECHNISCHE TIPS
Raadpleeg de onderhoudsinstructies voor de
bidonhouder voor details over de
aanhaalmomenten.
Aanhaalmoment
1,2 - 1,5 Nm
